Віброізолюючий вузол кріплення
Формула / Реферат
Віброізолюючий вузол кріплення, що містить пружний елемент з віброізолюючої гуми і металеву шайбу, який відрізняється тим, що додатково містить шар з пластичного вібродемпфіруючого матеріалу, розташованого між металевою шайбою і пружним елементом, виконаним у вигляді стакана з отвором в центральній частині дна і компенсатором монтажного навантаження на зовнішній стороні стакана.
Текст

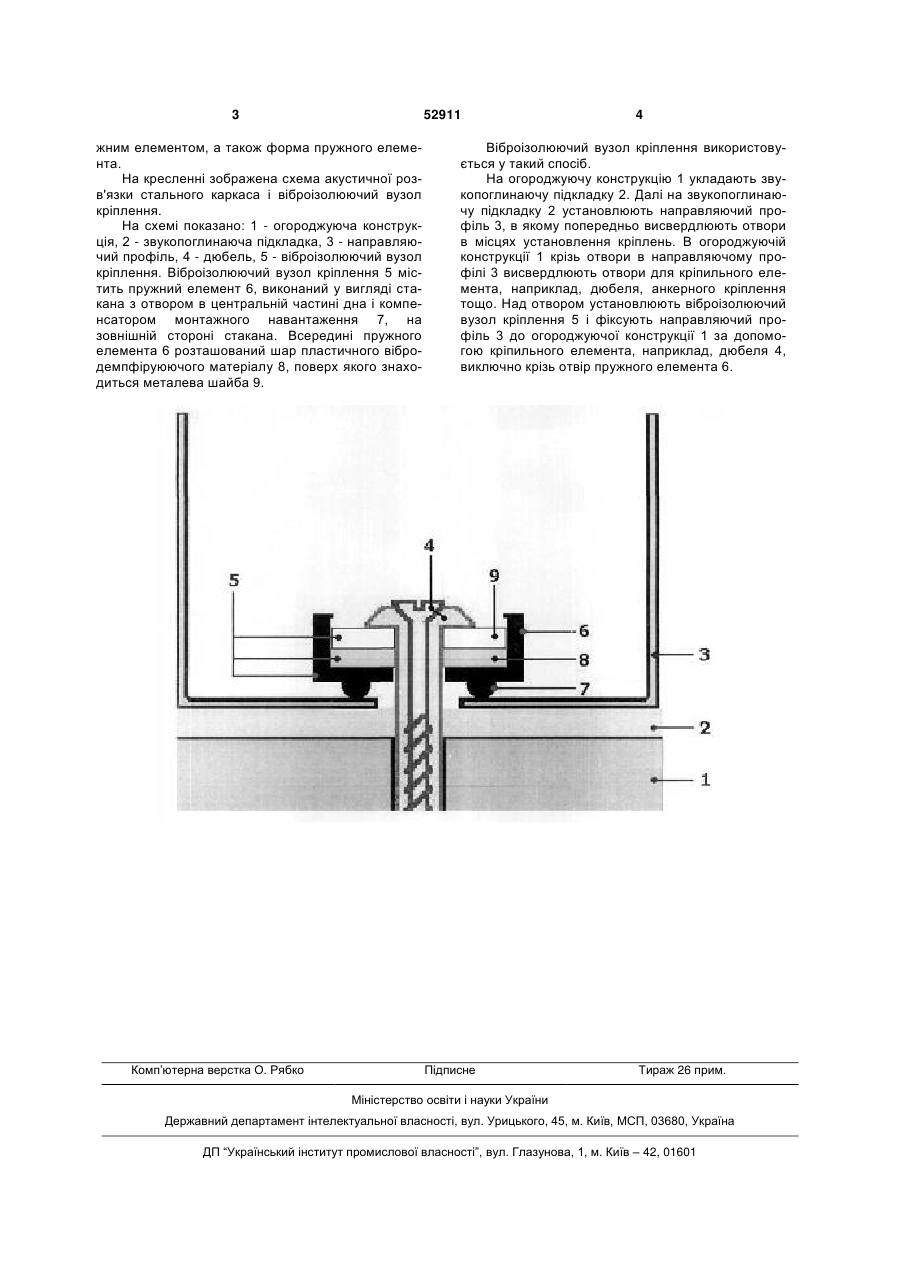

Віброізолюючий вузол кріплення, що містить пружний елемент з віброізолюючої гуми і металеву 3 52911 жним елементом, а також форма пружного елемента. На кресленні зображена схема акустичної розв'язки стального каркаса і віброізолюючий вузол кріплення. На схемі показано: 1 - огороджуюча конструкція, 2 - звукопоглинаюча підкладка, 3 - направляючий профіль, 4 - дюбель, 5 - віброізолюючий вузол кріплення. Віброізолюючий вузол кріплення 5 містить пружний елемент 6, виконаний у вигляді стакана з отвором в центральній частині дна і компенсатором монтажного навантаження 7, на зовнішній стороні стакана. Всередині пружного елемента 6 розташований шар пластичного вібродемпфіруюючого матеріалу 8, поверх якого знаходиться металева шайба 9. Комп’ютерна верстка О. Рябко 4 Віброізолюючий вузол кріплення використовується у такий спосіб. На огороджуючу конструкцію 1 укладають звукопоглинаючу підкладку 2. Далі на звукопоглинаючу підкладку 2 установлюють направляючий профіль 3, в якому попередньо висвердлюють отвори в місцях установлення кріплень. В огороджуючій конструкції 1 крізь отвори в направляючому профілі 3 висвердлюють отвори для кріпильного елемента, наприклад, дюбеля, анкерного кріплення тощо. Над отвором установлюють віброізолюючий вузол кріплення 5 і фіксують направляючий профіль 3 до огороджуючої конструкції 1 за допомогою кріпильного елемента, наприклад, дюбеля 4, виключно крізь отвір пружного елемента 6. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibro-insulation attachment fitting
Автори англійськоюNadiezhdin Andrii Anatoliiovych
Назва патенту російськоюВиброизолирующий узел крепления
Автори російськоюНадеждин Андрей Анатолиевич
МПК / Мітки
МПК: E04G 23/02
Мітки: віброізолюючий, кріплення, вузол
