Спосіб визначення кількості газоподібних продуктів вибуху вибухової речовини у вибуховій камері

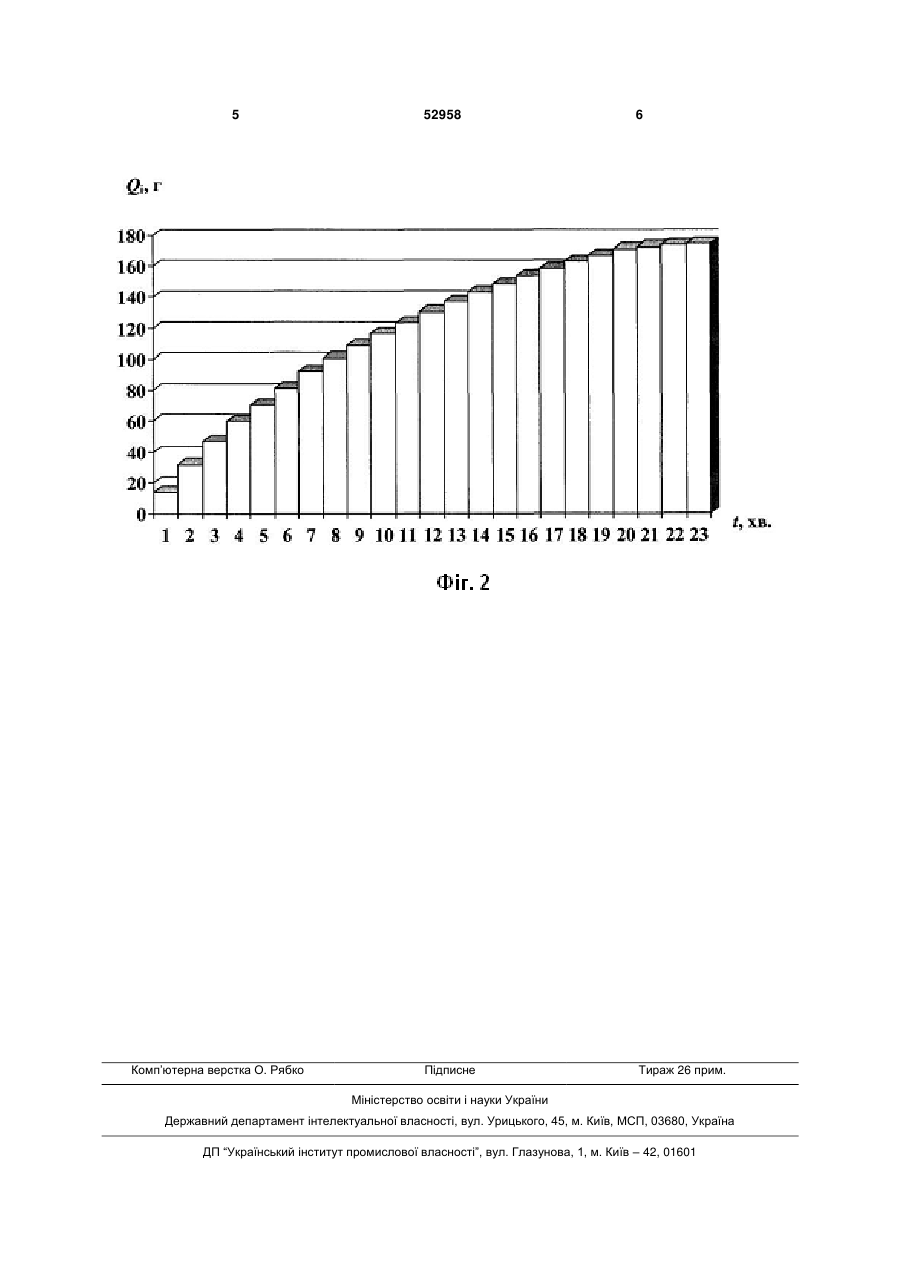

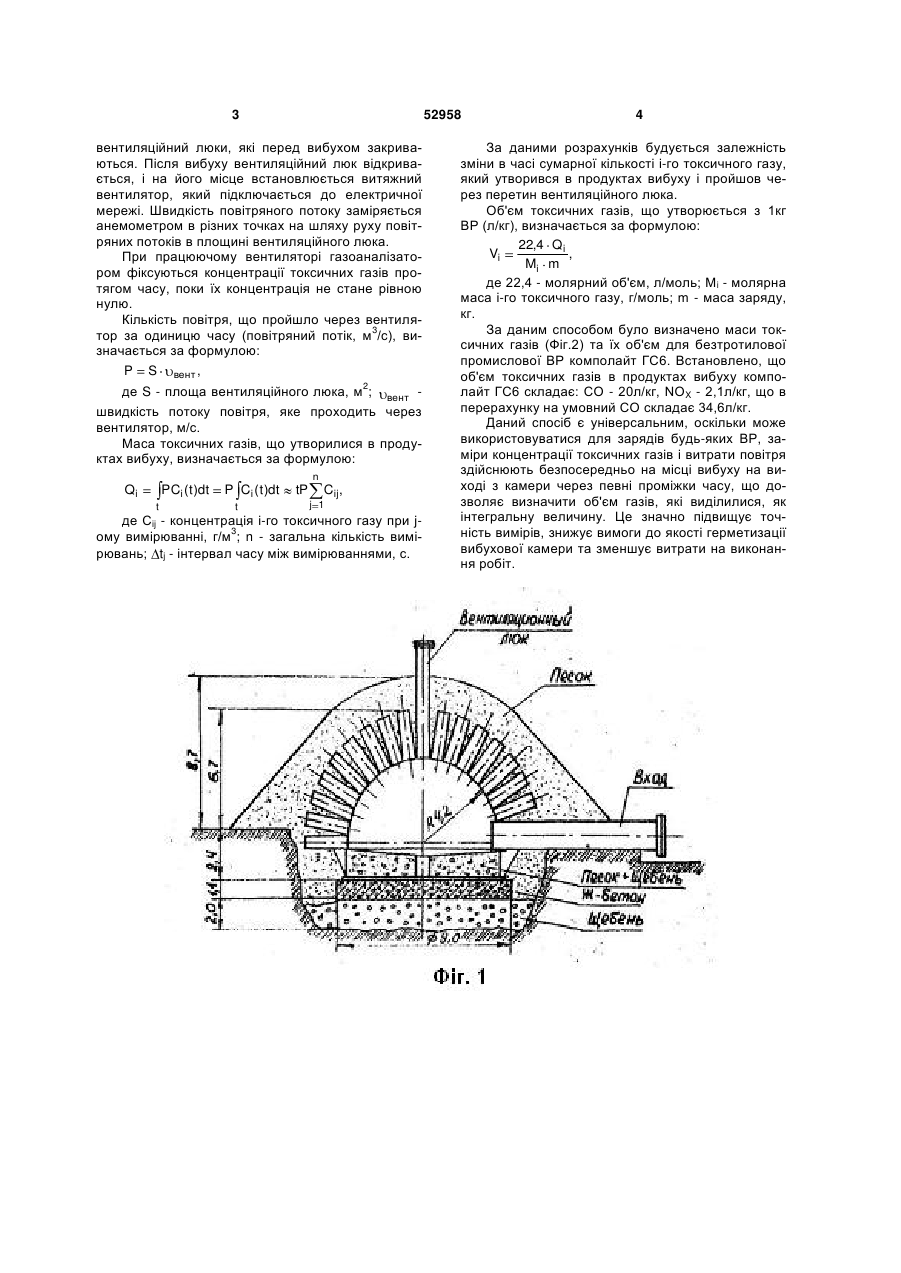

Спосіб визначення об'єму газоподібних продуктів вибуху вибухової речовини у вибуховій камері, який включає розміщення заряду вибухової речовини у вибуховій камері, проведення вибуху вибухової речовини і визначення об'єму токсичних газів, що утворюються в результаті вибуху, який відрізняється тим, що вибух заряду вибухової речовини проводять в полігонних умовах без герметизації вибухової камери із замірами концентрації токсичних газів на виході з камери. (19) (21) u201009829 (22) 09.08.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) КРЮЧКОВ АНАТОЛІЙ ІВАНОВИЧ, ПЕРЕЛЬОТ ТЕТЯНА МИКОЛАЇВНА, ВОРОБЙОВ ВІКТОР ДАНИЛОВИЧ, ГЛИВА ВАЛЕНТИН АНАТОЛІЙОВИЧ (73) КРЮЧКОВ АНАТОЛІЙ ІВАНОВИЧ, ПЕРЕЛЬОТ ТЕТЯНА МИКОЛАЇВНА, ВОРОБЙОВ ВІКТОР ДАНИЛОВИЧ, ГЛИВА ВАЛЕНТИН АНАТОЛІЙОВИЧ 3 52958 вентиляційний люки, які перед вибухом закриваються. Після вибуху вентиляційний люк відкривається, і на його місце встановлюється витяжний вентилятор, який підключається до електричної мережі. Швидкість повітряного потоку заміряється анемометром в різних точках на шляху руху повітряних потоків в площині вентиляційного люка. При працюючому вентиляторі газоаналізатором фіксуються концентрації токсичних газів протягом часу, поки їх концентрація не стане рівною нулю. Кількість повітря, що пройшло через вентилятор за одиницю часу (повітряний потік, м3/с), визначається за формулою: P S вент , де S - площа вентиляційного люка, м2; вент швидкість потоку повітря, яке проходить через вентилятор, м/с. Маса токсичних газів, що утворилися в продуктах вибуху, визначається за формулою: n Qi PCi ( t )dt t P Ci ( t )dt t tP Cij, j 1 де Сij - концентрація і-го токсичного газу при jому вимірюванні, г/м3; n - загальна кількість вимірювань; tj - інтервал часу між вимірюваннями, с. 4 За даними розрахунків будується залежність зміни в часі сумарної кількості і-го токсичного газу, який утворився в продуктах вибуху і пройшов через перетин вентиляційного люка. Об'єм токсичних газів, що утворюється з 1кг ВР (л/кг), визначається за формулою: 22,4 Qi Vi , Mi m де 22,4 - молярний об'єм, л/моль; Мi - молярна маса і-го токсичного газу, г/моль; m - маса заряду, кг. За даним способом було визначено маси токсичних газів (Фіг.2) та їх об'єм для безтротилової промислової ВР комполайт ГС6. Встановлено, що об'єм токсичних газів в продуктах вибуху комполайт ГС6 складає: СО - 20л/кг, NOX - 2,1л/кг, що в перерахунку на умовний CO складає 34,6л/кг. Даний спосіб є універсальним, оскільки може використовуватися для зарядів будь-яких ВР, заміри концентрації токсичних газів і витрати повітря здійснюють безпосередньо на місці вибуху на виході з камери через певні проміжки часу, що дозволяє визначити об'єм газів, які виділилися, як інтегральну величину. Це значно підвищує точність вимірів, знижує вимоги до якості герметизації вибухової камери та зменшує витрати на виконання робіт. 5 Комп’ютерна верстка О. Рябко 52958 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
