Пристрій для меліоративного оброблення грунту
Номер патенту: 4598
Опубліковано: 28.12.1994
Автори: Москов Микола Якович, Фурто Генадій Савич, Брик Микола Гнатович, Прістер Борис Самойлович
Формула / Реферат

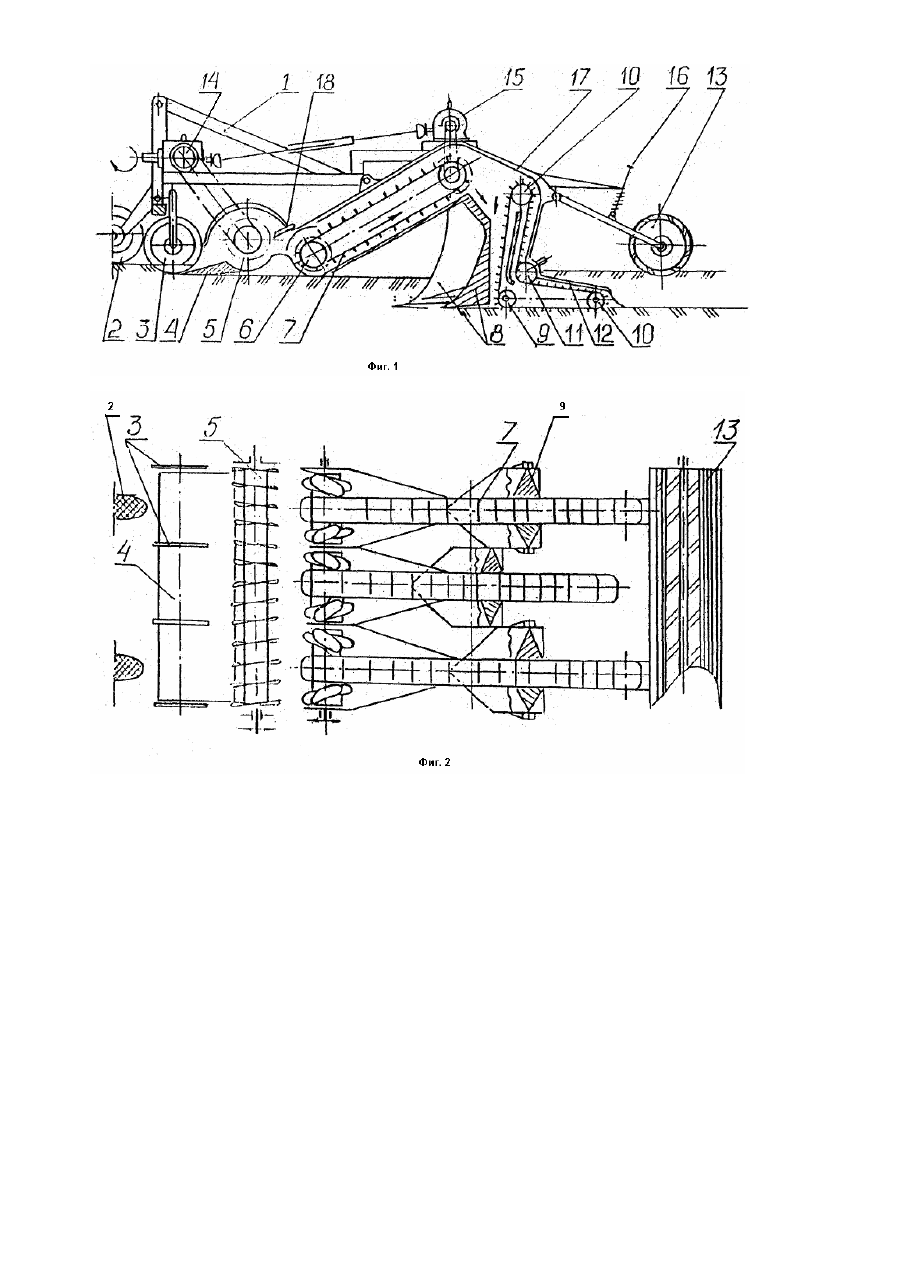

1. Устройство для мелиоративной обработки почвы, содержащее раму и установленные на ней по крайней мере один щелерез, сборно-приемное приспособление, имеющее расположенные под кожухом транспортирующие шнеки с правой и левой навивкой и прикатывающий каток, отличающееся тем, что устройство снабжено последовательно установленными на раме перед сборно-приемным приспособлением дисковыми ножами, подрезающим лемехом и измельчителем, а сборно-приемное приспособление снабжено подающим транспортером, расположенным на оси шнека между участками с право- и левосторонней навивкой, причем щелерез установлен за сборно-приемным приспособлением под транспортером и выполнен в виде полой стойки с плоскорежущей лапой и снабжен распределительным устройством, расположенным в подлаповой полости.
2. Устройство по п. 1 , отличающееся тем, что распределительное устройство выполнено в виде транспортера и шнеков конической формы с право- и левосторонней навивкой, причем шнеки расположены перпендикулярно продольной оси устройства, к которой обращены их основания, при этом шнеки кинематически связаны с дополнительным транспортером, имеющим вертикальную и горизонтальную ветви.
Текст
Изобретение относится к устройствам для мелиоративной обработки почвы, загрязненной радиоактивными и другими слабоподвижными токсичными веществами. Потребность в таких средствах мелиорации обусловлена необходимостью рекультивации больших площадей (десятки тысяч гектар), загрязненный в результате аварии на Чернобыльской АЭС. Широко известны приемы мелиоративной обработки почвы. выполняемые плугами общего назначения. При этом перемещают верхний загрязненный слой на дно борозды и закрывают его путем оборачивания пласта [1]. Однако при оборачивании пласта на дневную поверхность, обычно извлекается низкоплодородный или загрязненный слой, почвы, а на легких малосвязанных почвах вместо оборота пласта происходит его обрушение или перемешивание основной массы почвы с ее загрязненным слоем. Анализ результатов исследований и эффективности применения различной сельскохозяйственной техники показывает, что применение плугов общего назначения не дает требуемых результатов, особенно на полях, где планируется выращивание с.-х. культур кормового направления. Плуги общего назначения укладывают пласт под углом 30...400 к поверхности поля, что приводит к рассредоточению радионуклидов по всему объему пахотного горизонта. Известно устройство, выбранное в качестве прототипа, содержащее раму. установленный не ней, по меньшей мере. один щелерез, подающий транспортер, сборочно-приемное устройство, а перед подающим транспортером - подборщик-заполнитель растительной массы, причем захватывающее устройство выполнено в виде бесконечной цепи. В известном устройстве имеются заделывающие устройства в виде катков [2]. Однако известное устройство позволяет нарезать и заполнять растительной массой лишь узкие щели, причем имеющиеся катки не позволяют качественно заделывать массу. Следовательно, известное устройство малоэффективно при больших площадях загрязнения. Задачей изобретения является усовершенствование известного устройства таким образом, чтобы оно обеспечивало локальную укладку загрязненного слоя почвы на глубину ниже корневой системы растений, что позволит улучшить изоляцию верхнего загрязненного слоя и, тем самым, повысит защиту людей и биологических объектов от вредного его воздействия. Задача решается с помощью устройства для мелиоративнойо бработки почвы, включающего раму, на которой установлен по крайней мере один щелерез, сборно-приемное приспособление, имеющее расположенные под кожухом транспортирующие шнеки с правой и левой навивкой и прикатывающий каток, согласно изобретению, снабжено последовательно установленными на раме перед сборно-приемным приспособлением дисковыми ножами, подрезающим лемехом и измельчителем, а сборно-приемное приспособление снабжено подающим транспортером, расположенным на оси шнека между участками с право- и левосторонней навивкой, причем щелерез установлен за сборно-приемным приспособлением под транспортером и выполнен в виде полой стойки с плоскорежущей лалой и снабжен распределительным устройством, расположенным в подлаповой полости; распределительное устройство может быть выполнено в виде транспортера и шнеков конической формы с право- и левосторонней навивкой, причем шнеки расположены перпендикулярно продольной оси устройства, к которой обращены их основания, при этом шнеки кинематически связаны с дополнительным транспортером. имеющим вертикальную и горизонтальную ветви. Пример выполнения устройства показан на чертеже, где фи г. 1 - общий вид сбоку; фи г. 2 - вид свер ху. Устройство имеет раму, опирающуюся передней частью на два колеса 2. За ними установлены дисковые ножи 3, под ними за осью симметрии установлен подрезающий лемех 4, за ним под плотным кожухом — измельчитель 5. За измельчителем 5 расположено сборно-приемное приспособление, имеющее расположенные под кожухом транспортирующие шнеки 6 с правой и левой навивкой, на оси которых, между участками с право- и левосторонней навивкой, расположен подающий транспортер 7. Под ним сзади установлены щелерезы в виде полой стойки с плоскорежущей лапой 8 с подлаповой полостью, в которую входит через полую стойку дополнительный транспортер со шнеками-распределителями 9, направляющими 10 и натяжными роликами 11 с пружинным механизмом. Дополнительный транспортер со всеми элементами закрыт сплошным кожухом 12 и образует расположенное в подлаповой полости распределительное устройство. Сзади установлен каток 13. На раме 1 установлены редукторы 14 и 15 с механизмами распределения привода. Каток 13 установлен шарнирно и поддерживается кронштейном через шток с пружиной 16. Кожух подающего шнека 7 и полая стойка щелереза 8 закрыты крышкой 17. В камере измельчителя установлен противорежущий нож 18. Шнеки распределительного устройства 9 выполнены коническими с лево- и правосторонней навивкой. Шнеки 9 установлены попарно соосно друг другу. Их оси перпендикулярны продольной оси устройства и они обращены друг к другу большими основаниями. Дополнительный транспортер, входящий через полую стойку своей вертикальной ветвью в подлаповую полость имеет нижнюю горизонтальную ветвь, размещенную между осью шнеков 9 и направляющими роликами 10. Таким образом, нижняя ветвь подающего транспортера служит продольным распределителем. Устройство работает следующим образом. При поступательном движении устройства отрегулированные на заданную глубин у рабочие органы идут равномерно относительно поверхности поля, благодаря копирующим колесам 2 Дисковые ножи 3 разрезают загрязненную почву на полосы, а измельчитель 5 измельчает подрезанный пласт ножом 4 (с противорежущим ножом 18). Шнековый механизм 6 собирает измельченную дернину на подающий транспортер 7, который подает ее в полость щелереза 8. Подающий транспортер активно подает измельченную дернину вниз на глубину хода щелереза, распределяя ее сзади по ходу и по сторонам шнеками 9 по дну подрезанного пласта на заданную глубин у. Затем нож 13 уплотняет почву для уменьшения потерь влаги. Перед укладкой снятый слой почвы может быть смешан с мелиорантом, например с известью. Благодаря распределению снятой почвы по всей ширине захвата и распределению ее равномерным слоем удается более надежно изолировать корневую систему растений от зараженной почвы.
