Пристрій для безперервного діагностування технічного стану нерознімних і рознімних з’єднань елементів тіл обертання

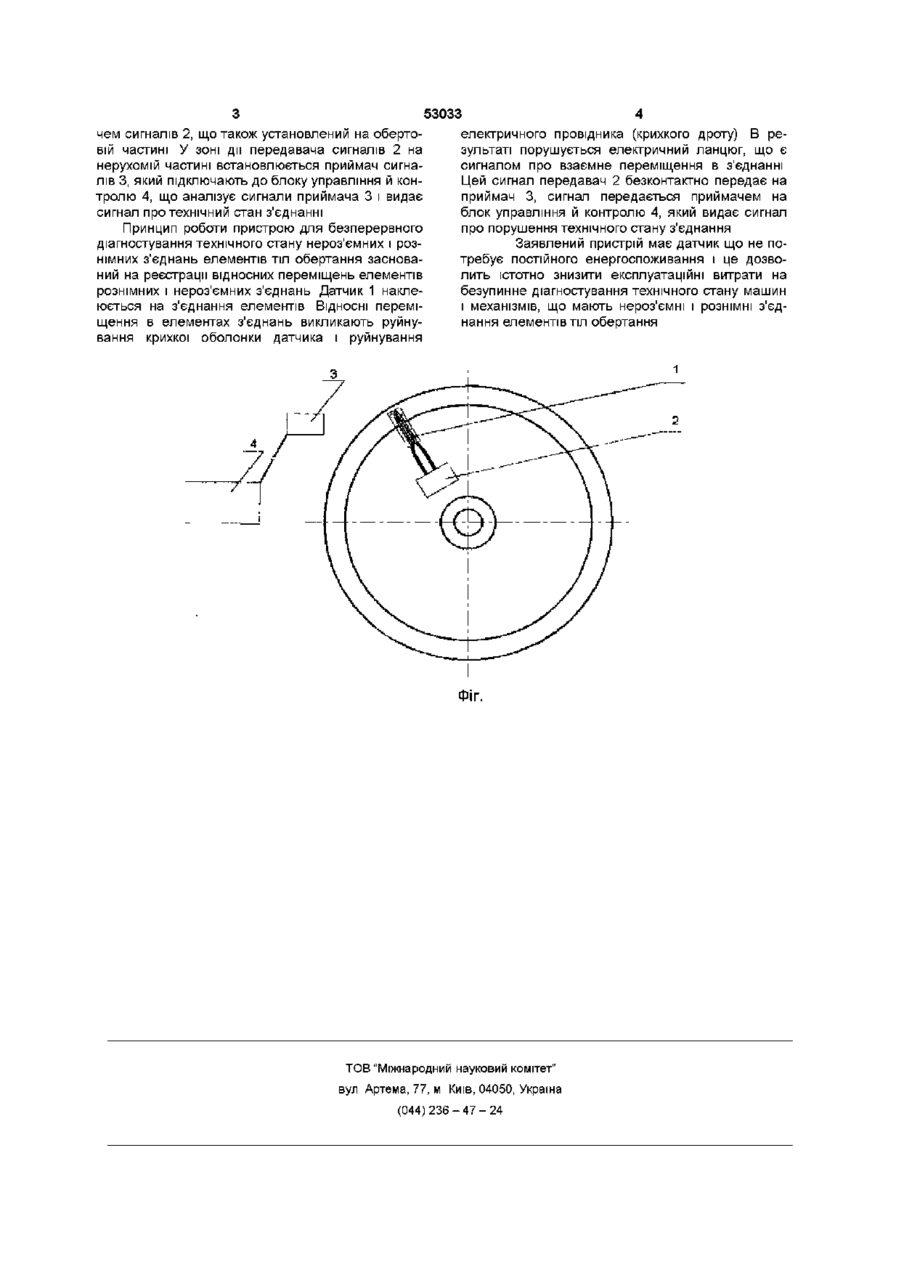

Пристрій для безперервного діагностування технічного стану нерознімних і рознімних з'єднань елементів тіл обертання, що містить датчики для реєстрації порушення технічного стану, передавачі і приймачі сигналів, а також блок управління та контролю, який відрізняється тим, що датчики виконано у вигляді струмопровідного дроту, виготовленого з крихкого матеріалу в крихкій ІЗОЛЯЦІЙНІЙ оболонці і прикріпленого до з'єднання, що діагностується, таким чином, що один кінець датчика закріплений на одному елементі з'єднання, а другий кінець датчика - на іншому елементі з'єднання Винахід відноситься до пристроїв безперервного діагностування технічного стану машин і механізмів Відомо пристрій безперервного діагностування технічного стану колісних пар рухомого складу (див Пат України № 34828 А МПК 7 G08B 23/00 / опубл 15 03 2001, Блю № 2), що містить датчики для реєстрації порушення технічного стану, передавачі і приймачі сигналів, а також блок управління й контролю, до якого паралельно підключені всі приймачі Датчики встановлюються в контрольованих місцях колісної пари і електрично з'єднуються з передавачами сигналів І датчики і передавачі встановлюються на обертових частинах (колісних дисках) Приймачі сигналів встановлюються у полі дії передавачів (у кузовній частини), причому КІЛЬКІСТЬ передавачів відповідає КІЛЬКОСТІ приймачів Даний пристрій обраний за прототип сті датчика, який до того не вимагає постійного енергоспоживання Поставлена задача досягається тим , що в пристрої для безперервного діагностування технічного стану нероз'ємних і рознімних з'єднань елементів тіл обертання, що містить датчики для реєстрації порушення технічного стану, передавачі сигналів, приймачі сигналів і блок управління й контролю, згідно з винаходу датчики виконано у вигляді струмопровідного дроту, виготовленого з крихкого матеріалу в крихкій ІЗОЛЯЦІЙНІЙ оболонці і прикріплюють до з'єднання, що діагностується таким чином, що один кінець датчика закріплений на одному елементі з'єднання, а другий кінець датчика на іншому елементі з'єднання Виконання датчика у вигляді струмопровідного дроту, виготовленого з крихкого матеріалу в крихкій ІЗОЛЯЦІЙНІЙ оболонці дозволить суттєво спростити конструкцію пристрою, підвисить чутливість датчика, надасть можливість довгострокової роботи без профілактичних оглядів Пристрій для безперервного діагностування технічного стану нероз'ємних і рознімних з'єднань елементів тіл обертання (фіг) містить датчик 1, прикріплений до з'єднання елементів тіл обертання що діагностуються таким чином, що один кінець датчика 1 закріплений на одному елементі з'єднання, що діагностується, а другий кінець датчика 1 - на іншому елементі з'єднання, КІЛЬКІСТЬ датчиків залежить від КІЛЬКОСТІ з'єднань, що діагностуються Датчик 1 електрично з'єднаний з передава Недоліком цього пристрою є необхідність постійного енергоспоживання датчиків, що призводить до періодичної заміни акумулятора (живильного елемента) В основу винаходу поставлено задачу удосконалення пристрою для безперервного діагностування технічного стану нероз'ємних і рознімних з'єднань елементів тіл обертання шляхом того, що датчики для реєстрації порушення технічного стану виконують у вигляді струмопровідного дроту, виготовленого з крихкого матеріалу в крихкій ІЗОЛЯЦІЙНІЙ оболонці, що приведе до значного спрощення конструкції пристрою, підвищення чутливо СО го о го ю 53033 чем сигналів 2, що також установлений на обертовій частині У зоні дії передавача сигналів 2 на нерухомій частині встановлюється приймач сигналів 3, який підключають до блоку управління й контролю 4, що аналізує сигнали приймача 3 і видає сигнал про технічний стан з'єднанні Принцип роботи пристрою для безперервного діагностування технічного стану нероз'ємних і рознімних з'єднань елементів тіл обертання заснований на реєстрації відносних переміщень елементів рознімних і нероз'ємних з'єднань Датчик 1 наклеюється на з'єднання елементів ВІДНОСНІ переміщення в елементах з'єднань викликають руйнування крихкої оболонки датчика і руйнування електричного провідника (крихкого дроту) В результаті порушується електричний ланцюг, що є сигналом про взаємне переміщення в з'єднанні Цей сигнал передавач 2 безконтактно передає на приймач 3, сигнал передається приймачем на блок управління й контролю 4, який видає сигнал про порушення технічного стану з'єднання Заявлений пристрій має датчик що не потребує постійного енергоспоживання і це дозволить істотно знизити експлуатаційні витрати на безупинне діагностування технічного стану машин і механізмів, що мають нероз'ємні і рознімні з'єднання елементів тіл обертання ФІГ. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
