Пристрій ручного вмикання вакуумних вимикачів

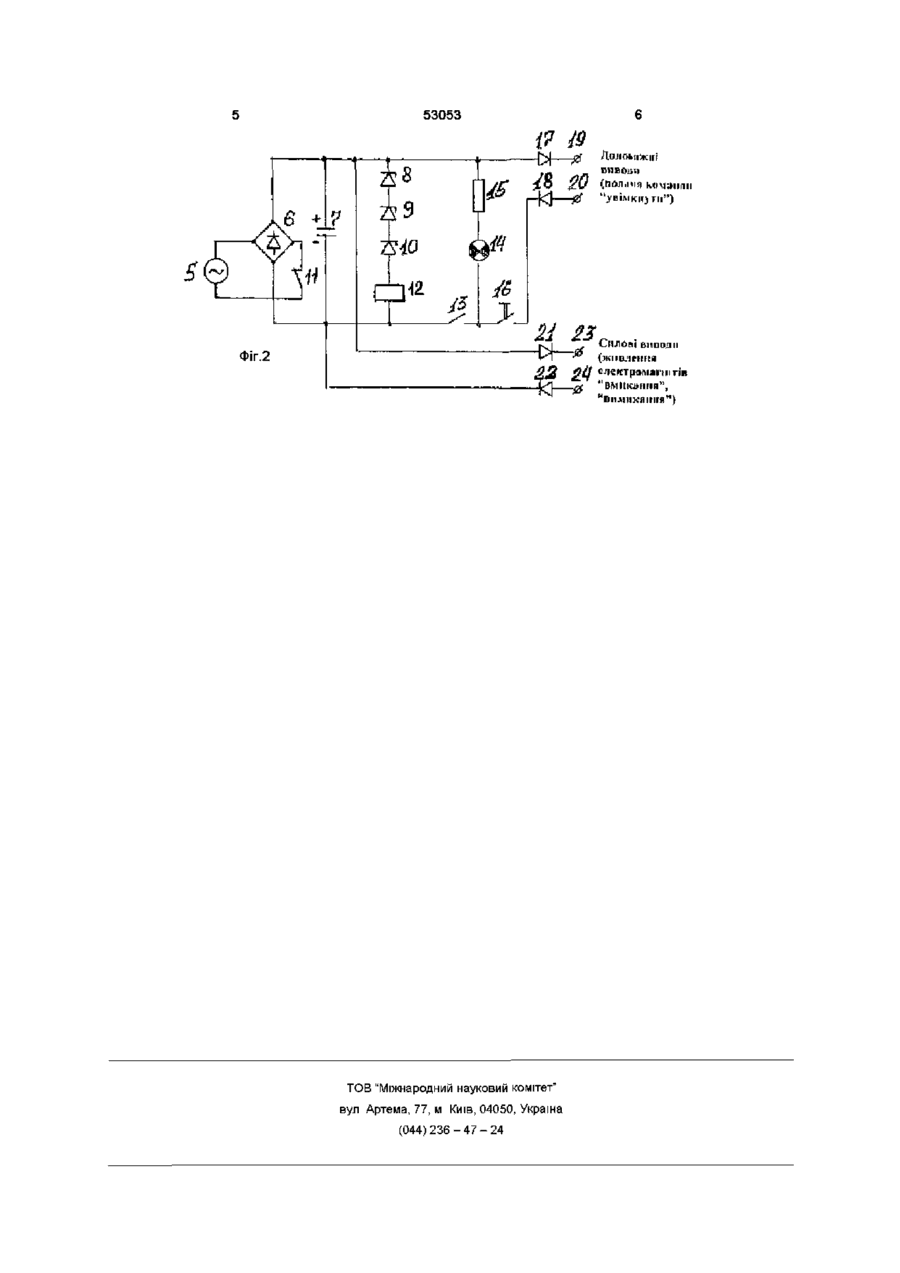

Пристрій ручного вмикання вакуумних вимикачів, що містить дюдний міст, батарею конденсаторів, стабілітрони, реле, сигнальну лампочку, кнопку, діоди, ДОПОМІЖНІ і силові виводи, який Винахід відноситься до електротехніки, зокрема до пристроїв вмикання високовольтних вакуумних вимикачів з приводами утримуюча сила яких створена на принципі "магнітної защіпки" (див Патент України №35013А, Бюл №2, 2000р ) [1] ВІДОМІ приводи вакуумних вимикачів, згаданого принципу дії, належать до приводів залежної дії і можуть здійснювати нормоване вмикання лише споживаючи електричну енергію під час вмикання вимикача (див Патент Російської Федерації №2020631, Бюл 18 від ЗО 09 94р ) [2] При відсутності напруги в мережі живлення такі приводи вмикають силові вакуумні вимикачі за допомогою спеціальних блоків живлення енергією гальванічних елементів Недоліком указаних блоків живлення є використання в них, як джерела енергії, гальванічних елементів в яких обмежений термін дії і тому існує потреба в їх своєчасній заміні Це є однією з причин ненадійності в роботі таких блоків живлення В основу запропонованого винаходу покладено завдання створення пристрою ручного вмикання вакуумних вимикачів (далі за текстом - пристрій) простого в управлінні та надійного в експлуатації За сукупністю ознак прототипом до запропонованої конструкції пристрою може бути блок живлення BP/TEL-220-02A (див КРУ серії TEL Технічний опис ИТЕА 674712 002 ТО) виробництва фірми "Таврида Электрик" [3] Блок живлення про видається під відповідальність власника патенту ВИМИКАЧІВ відрізняється тим, що як джерело електичної енергії він містить генератор змінного струму, виводи якого з'єднані через нормально-замкнений контакт реле та дюдний міст з батареєю конденсаторів, до виводів якої також під'єднані котушка указаного реле - через один або більше стабілітронів, увімкнених у зворотному напрямку послідовно, сигнальна лампочка - через нормально-розімкнутий контакт реле і резистор, ДОПОМІЖНІ виводи - через нормально-розімкнутий контакт реле, кнопку і два діоди, причому кожен допоміжний вивід з'єднано з указаним діодом, силові виводи - кожен через силовий діод тотипу містить конденсатори, перетворювач напруги і гальванічні елементи, як джерело енергії Запропонований пристрій так само як і прототип містить конденсатори, але замість гальванічних елементів і перетворювача напруги в ньому примшено генератор змінного струму і дюдний міст Кращі технічні результати в запропонованому пристрої досягнуті завдяки тому що, в якості джерела електричної енергії пристрій містить генератор змінного струму Його виводи з'єднані через нормально-замкнений контакт реле та дюдний міст з батареєю конденсаторів до виводів якої також під'єднанні котушка реле - через один, або більше стабілітронів увімкнених у зворотному напрямку послідовно, сигнальна лампочка - через нормально-розімкнутий контакт реле і резистор, ДОПОМІЖНІ виводи - через нормально - розімкнутий контакт реле, кнопку і два діоди, причому кожний допоміжний вивід з'єднано з цим діодом, силові виводи - кожен через силовий діод Вказані ознаки пристрою належать до суттєвих, тому що їх сукупність забезпечує досягнення позитивного технічного результату, тобто вони перебувають у причинно-наслідковому зв'язку з цим результатом Так, наприклад, наявність генератора змінного струму дозволяє генерувати електроенергію вручну (поворотним важелем) для подальшого її випрямлення і використання для зарядження батареї конденсаторів СО Ю О со Ю 53053 Увімкнення паралельно батареї конденсаторів у зворотному напрямі одного або більше послідовно з'єднаних стабілітронів, обумовлює чітке спрацьовування реле у вузькому діапазоні напруг на батареї конденсаторів, а під'єднання допоміжних виводів до батареї конденсаторів через контакт реле і кнопку дозволяє подати команду "увімкнути" кнопкою лише при наявності на батареї конденсаторів достатньої напруги необхідної для надійного увімкнення і вимикання привода вакуумного вимикача Тобто, здійснюється блокування від вмикання при недостатньо зарядженій батареї конденсаторів Все це дозволяє здійснювати вмикання вакуумного вимикача простим і надійним способом без використання гальванічних елементів і без примшення відносно складних перетворювачів напруги На Фіг 1 зображено загальний вид пристрою ручного вмикання вакуумних вимикачів, На Фіг 2 - схема електрична принципова пристрою ручного вмикання Привод може бути виконаним в одному окремому корпусі і монтуватись окремо від привода вакуумного вимикача, або складатись з окремих частин, які вмонтовуються в приводну частину вакуумного вимикача Пристрій ручного вмикання розміщений в корпусі 1 На фасадній панелі корпуса розміщені кріпильний корпус кнопки ручного вмикання вимикача 2, кріпильний корпус сигнальної лампи 3, важіль обертання ротора генератора 4 (див Фіг 1) Пристрій ручного вмикання складається з генератора 5 (Фіг 2), дюдного моста 6, батареї конденсаторів 7, стабілітронів 8, 9, 10, нормальнозамкненого контакту реле 11, котушки реле 12 з контактом 13, сигнальної лампи 14, резистора 15, кнопки ручного вмикання 16, ДІОДІВ 17 та 18 з допоміжними виводами 19 та 20, силових ДІОДІВ 21 та 22 з силовими виводами 23 та 24 Пристрій ручного вмикання вакуумних вимикачів працює наступним чином При обертанні важелем ротора генератора 4 (Фіг 1) генератор 5 (фіг 2) виробляє змінний струм Вироблений струм випрямляється дюдним мостом 6 і заряджає батарею конденсаторів 7 При досягненні конденсаторами напруги заданої величини опір стабілітронів 8, 9 та 10 різко зменшується, при цьому спрацьовує реле 12 розмикає свій контакт 11 і замикає контакт 13 Сигнальна лампа 14 загоряється і цим сигналізує, що зарядка батареї завершена і пристрій готовий для вмикання привода вакуумного вимикача При натисканні кнопки 16 напруга конденсаторів через контакт реле 13, кнопку 16, діоди 17 та 18 подається на ДОПОМІЖНІ ВИВОДИ 19 та 20, тобто подається команда "увімкнути" При недостатній напрузі на конденсаторах 7 реле 12 не спрацьовує, його контакт 13 розімкнутий і команда "увімкнути" не проходить -тобто при недостатньо зарядженій батареї конденсаторів здійснюється блокування процесу вмикання вимикача Якщо привод вакуумного вимикача під'єднанний до допоміжних виводів 19 та 20 і подається команда "увімкнути" відбувається вмикання вакуумного вимикача При цьому буде використано частину заряду батареї конденсаторів і напруга на них зменшиться, контакт реле 13 розімкнеться і сигнальна лампа 14 погасне Для наступного вмикання вимикача потрібно знову зарядити батарею конденсаторів Контакт реле 11 обмежує величину напруги батареї конденсаторів від перезарядки Автори запропонованого винаходу вважають важливим і те що, наприклад, при використанні стабілітронів типу КС596В і реле РМ-84-2012-251110 реле спрацьовує при напрузі на батареї конденсаторів 340В, а "відпадає" при 320 вольт Тобто, команда "увімкнути" може бути подана лише при напрузі на батареї конденсаторів в межах 320 - 340В, а це гарантує високу стабільність швидкостей вмикання приводів вакуумних вимикачів Час зарядки батареї конденсаторів залежить від ємності батареї та потужності генератора і, як правило, не перевищує бОсек Такий пристрій створений та успішно пройшов випробування на відкритому акціонерному товаристві "Рівненський завод високовольтної апаратури" ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Патент України №3501 ЗА, Бюл №2, 2000р 2 Патент Російської Федерації №2020631, Бюл №18, 30 09 94р 3 КРУ серії TEL Технічний опис ИТЕА 674712 002 ТО Фірма "Таврида Электрик" Севастополь, 1999р Фіг 1 53053 кСМПНІЛІІ ") Фіг.2 1^1 % ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 0 "ВМИКАННЯ", "оплщкяшги™)
