Роторний двигун внутрішнього згоряння
Номер патенту: 53094
Опубліковано: 27.09.2010
Автори: Бурдейний Дмитро Миколайович, Дешко Віталій Іванович
Формула / Реферат
Роторний двигун внутрішнього згоряння, який складається із трьох рядно розташованих зубчастих роторів, що виконані у вигляді шестерень, розміщених у корпусі, центральна із яких оснащена виступами, а дві бокові - впадинами, а також клапани тарілчастого типу для впуску та випуску газів з камери згоряння, який відрізняється тим, що камери згоряння розміщені симетрично в тілі центрального ротора.
Текст

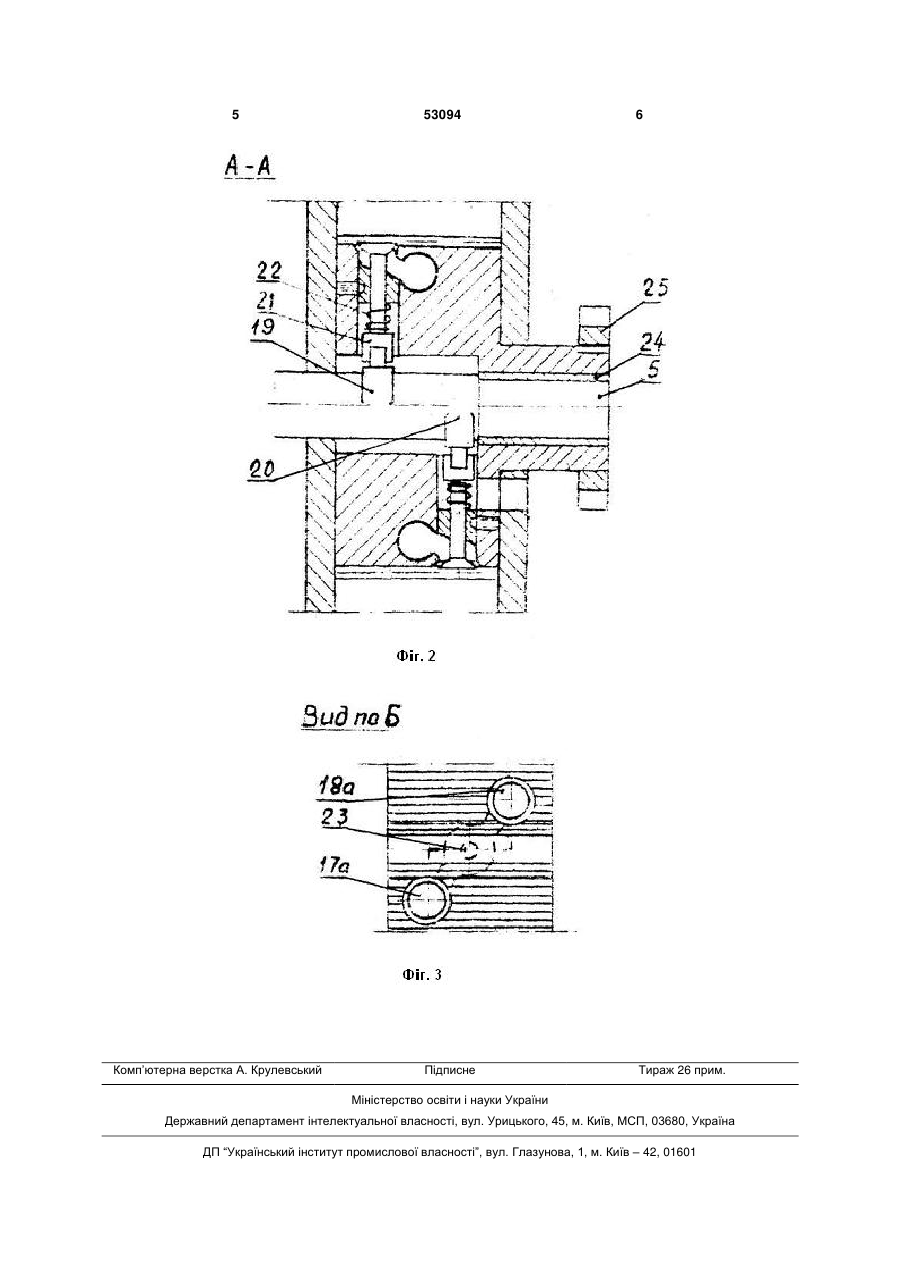

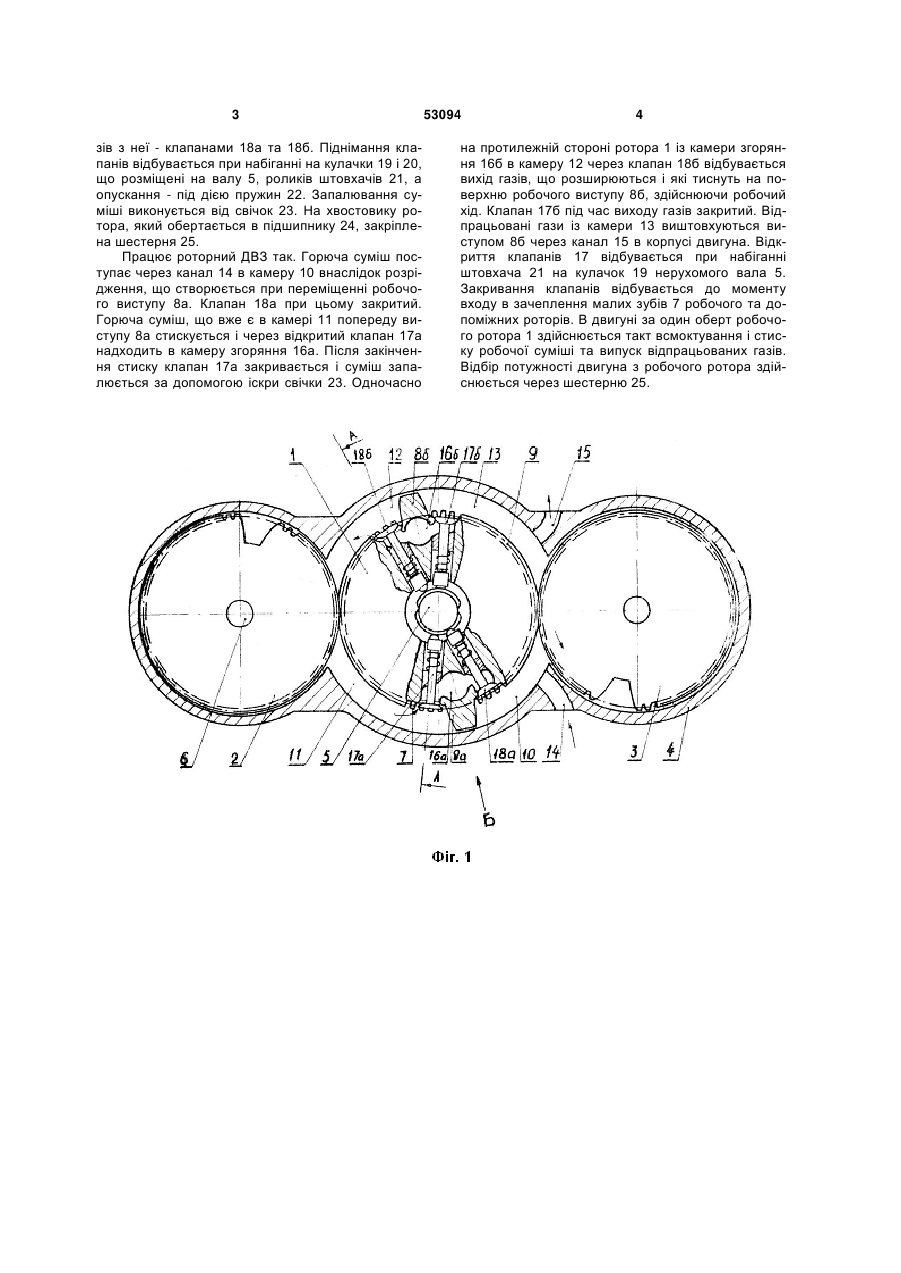

Роторний двигун внутрішнього згоряння, який 3 зів з неї - клапанами 18а та 18б. Піднімання клапанів відбувається при набіганні на кулачки 19 і 20, що розміщені на валу 5, роликів штовхачів 21, а опускання - під дією пружин 22. Запалювання суміші виконується від свічок 23. На хвостовику ротора, який обертається в підшипнику 24, закріплена шестерня 25. Працює роторний ДВЗ так. Горюча суміш поступає через канал 14 в камеру 10 внаслідок розрідження, що створюється при переміщенні робочого виступу 8а. Клапан 18а при цьому закритий. Горюча суміш, що вже є в камері 11 попереду виступу 8а стискується і через відкритий клапан 17а надходить в камеру згоряння 16а. Після закінчення стиску клапан 17а закривається і суміш запалюється за допомогою іскри свічки 23. Одночасно 53094 4 на протилежній стороні ротора 1 із камери згоряння 16б в камеру 12 через клапан 18б відбувається вихід газів, що розширюються і які тиснуть на поверхню робочого виступу 8б, здійснюючи робочий хід. Клапан 17б під час виходу газів закритий. Відпрацьовані гази із камери 13 виштовхуються виступом 8б через канал 15 в корпусі двигуна. Відкриття клапанів 17 відбувається при набіганні штовхача 21 на кулачок 19 нерухомого вала 5. Закривання клапанів відбувається до моменту входу в зачеплення малих зубів 7 робочого та допоміжних роторів. В двигуні за один оберт робочого ротора 1 здійснюється такт всмоктування і стиску робочої суміші та випуск відпрацьованих газів. Відбір потужності двигуна з робочого ротора здійснюється через шестерню 25. 5 Комп’ютерна верстка А. Крулевський 53094 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary combustion engine
Автори англійськоюDeshko Vitalii Ivanovych, Burdeinyi Dmytro Mykolaiovych
Назва патенту російськоюРоторный двигатель внутреннего сгорания
Автори російськоюДешко Виталий Иванович, Бурдейный Дмитрий Николаевич
МПК / Мітки
МПК: F02B 1/00
Мітки: роторний, двигун, згоряння, внутрішнього
