Пристрій для одоризації газу

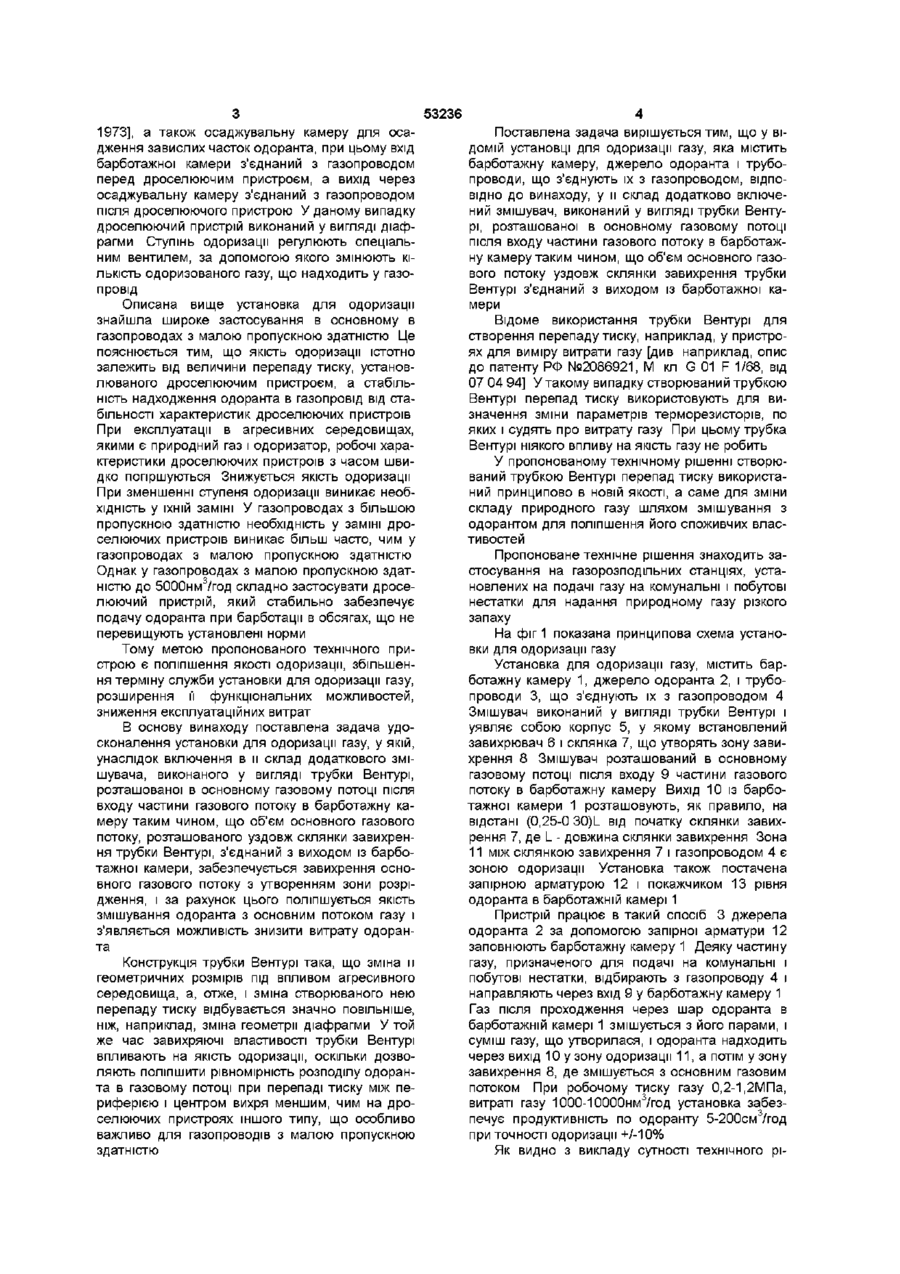

Установка для одоризацм газу, що містить барботажну камеру, джерело одоранта і трубо Винахід відноситься до пристроїв для одоризацм газу і може бути використаний при обробці природних та інших пальних газів у газовій і нафтовій промисловості Відомо, ЩО більшість природних газів або зовсім не мають характерного й інтенсивного запаху, або цей запах дуже слабкий Відсутність або слабість запаху при іспитах газопроводів, транспортуванні й споживанні газу вкрай утрудняє виявлення місця витоків газу і його присутність у приміщеннях Майже усі використовувані для одоризацм природного газу засоби (одоранти) містять як основний компонент меркаптани Вдихання пар одорантів шкідливо для здоров'я людини [Куцин П В , Естрін Р Я Охорона праці й техніка безпеки на газовому промислі М Надра, 1982, 246с] Автоматична подача одоранта в газопровід дозволяє звільнити оператора від роботи в шкідливих умовах Відомий пристрій для одоризацм газу, що містить корпус одоризатора, розташовані в корпусі регулятор рівня одоранта, дозатор, порожнина якого з'єднана з газопроводом [ див опис до авт св СРСР №1609825, М Кп 3 10 J 1/28, від 15 02 88] Пристрій містить також расходомірну діафрагму, установлену на газопроводі, а в корпусі одоризатора встановлена газовимірювальна турбінка, з'єднана з діафрагмою імпульсними ЛІНІЯМИ добору перепаду тиску в ній Дозатор виконаний у вигляді пустотілого обертового барабана, на поверхні якого розташовані черпаки Вісь барабана зв'язана з валом турбінки, а ексцентрично стосовно неї встановлений датчик процесу одоризацм, що складається з магниточуттєвого елемента проводи, що з єднують їх з газопроводом, яка відрізняється тим, що додатково оснащена змішувачем, виконаним у вигляді трубки Вентурі, розташованої в основному газовому потоці після входу частини газового потоку в барботажну камеру таким чином, що об'єм газового потоку уздовж склянки завихрення трубки Вентурі з'єднаний з виходом із барботажної камери Описаний вище пристрій може бути використаний в системі автоматичної одоризацм газу Однак наявність відносно великої КІЛЬКОСТІ рухливих деталей, що знаходяться в одоранті і піддані корозії, негативно позначається на надійності такого пристрою Відомий також спосіб додання речовини для надання запаху в ЛІНІЮ газу, що здійснюють за допомогою установки для одоризацм, яка містить ємність з рідкою речовиною для надання запаху, насос, судини високого тиску, балон з інертним газом і трубопроводи, що з'єднують їх з газопроводом [див Міжнародну заявку №WO 953020 (PCT/SE95/00600), М Кл С 10 J 1/28, від 2 0 95] Установка містить прилад для визначення витрати одоранта і центральний процесор, за допомогою якого здійснюють автоматичне керування процесом одоризацм Як видно з короткого опису використовуваної установки, у ній передбачена можливість контролю й керування всіма його складовими Однак установка в цілому виявляється досить складною, оскільки передбачає використання балонів високого тиску, у яких тиск може бути в 2-20 разів вище, ніж у газопроводі, і насоса, що створює цей тиск Найбільш близьким до рішення, що заявляється, по технічній сутності й результату, що досягається при використанні, є установка для одоризацм газу, яка містить барботажну камеру, джерело одоранта і трубопроводи, які з'єднують їх із газопроводом до і після дроселюючого пристрою, розташованого в газопроводі [Рогожинський Д Л , Стрижак И В , Шведковський Г А Одоризація природного газу - М ВНИИЭгазпром, (О со сч со ю 53236 1973], а також осаджувальну камеру для осадження завислих часток одоранта, при цьому вхід барботажної камери з'єднаний з газопроводом перед дроселюючим пристроєм, а вихід через осаджувальну камеру з'єднаний з газопроводом після дроселюючого пристрою У даному випадку дроселюючий пристрій виконаний у вигляді діафрагми Ступінь одоризації регулюють спеціальним вентилем, за допомогою якого змінюють КІЛЬКІСТЬ одоризованого газу, що надходить у газопровід Описана вище установка для одоризації знайшла широке застосування в основному в газопроводах з малою пропускною здатністю Це пояснюється тим, що якість одоризації істотно залежить від величини перепаду тиску, установлюваного дроселюючим пристроєм, а стабільність надходження одоранта в газопровід від стабільності характеристик дроселюючих пристроїв При експлуатації в агресивних середовищах, якими є природний газ і одоризатор, робочі характеристики дроселюючих пристроїв з часом швидко погіршуються Знижується якість одоризації При зменшенні ступеня одоризації виникає необхідність у їхній заміні У газопроводах з більшою пропускною здатністю необхідність у заміні дроселюючих пристроїв виникає більш часто, чим у газопроводах з малою пропускною здатністю Однак у газопроводах з малою пропускною здатністю до 5000нм3/год складно застосувати дроселюючий пристрій, який стабильно забезпечує подачу одоранта при барботацм в обсягах, що не перевищують установлені норми Тому метою пропонованого технічного пристрою є поліпшення якості одоризації, збільшення терміну служби установки для одоризації газу, розширення її функціональних можливостей, зниження експлуатаційних витрат В основу винаходу поставлена задача удосконалення установки для одоризації газу, у якій, унаслідок включення в и склад додаткового змішувача, виконаного у вигляді трубки Вентурі, розташованої в основному газовому потоці після входу частини газового потоку в барботажну камеру таким чином, що об'єм основного газового потоку, розташованого уздовж склянки завихрення трубки Вентурі, з'єднаний з виходом із барботажної камери, забезпечується завихрення основного газового потоку з утворенням зони розрідження, і за рахунок цього поліпшується якість змішування одоранта з основним потоком газу і з'являється можливість знизити витрату одоранта Конструкція трубки Вентурі така, що зміна м геометричних розмірів під впливом агресивного середовища, а, отже, і зміна створюваного нею перепаду тиску відбувається значно повільніше, ніж, наприклад, зміна геометрії діафрагми У той же час завихряючі властивості трубки Вентурі впливають на якість одоризації, оскільки дозволяють поліпшити рівномірність розподілу одоранта в газовому потоці при перепаді тиску між периферією і центром вихря меншим, чим на дроселюючих пристроях іншого типу, що особливо важливо для газопроводів з малою пропускною здатністю 4 Поставлена задача вирішується тим, що у ВІДОМІЙ установці для одоризації газу, яка містить барботажну камеру, джерело одоранта і трубопроводи, що з'єднують їх з газопроводом, ВІДПОВІДНО до винаходу, у и склад додатково включений змішувач, виконаний у вигляді трубки Вентурі, розташованої в основному газовому потоці після входу частини газового потоку в барботажну камеру таким чином, що об'єм основного газового потоку уздовж склянки завихрення трубки Вентурі з'єднаний з виходом із барботажної камери Відоме використання трубки Вентурі для створення перепаду тиску, наприклад, у пристроях для виміру витрати газу [див наприклад, опис до патенту РФ №2086921, М кл G 01 F 1/68, від 07 04 94] У такому випадку створюваний трубкою Вентурі перепад тиску використовують для визначення зміни параметрів терморезисторів, по яких і судять про витрату газу При цьому трубка Вентурі ніякого впливу на якість газу не робить У пропонованому технічному рішенні створюваний трубкою Вентурі перепад тиску використаний принципово в новій якості, а саме для зміни складу природного газу шляхом змішування з одорантом для поліпшення його споживчих властивостей Пропоноване технічне рішення знаходить застосування на газорозподільних станціях, установлених на подачі газу на комунальні і побутові нестатки для надання природному газу різкого запаху На фіг 1 показана принципова схема установки для одоризації газу Установка для одоризації газу, містить барботажну камеру 1, джерело одоранта 2, і трубопроводи 3, що з'єднують їх з газопроводом 4 Змішувач виконаний у вигляді трубки Вентурі і уявляє собою корпус 5, у якому встановлений завихрювач 6 і склянка 7, що утворять зону завихрення 8 Змішувач розташований в основному газовому потоці після входу 9 частини газового потоку в барботажну камеру Вихід 10 із барботажної камери 1 розташовують, як правило, на відстані (0,25-0 30)І_ від початку склянки завихрення 7, де L - довжина склянки завихрення Зона 11 між склянкою завихрення 7 і газопроводом 4 є зоною одоризації Установка також постачена запірною арматурою 12 і покажчиком 13 рівня одоранта в барботажній камері 1 Пристрій працює в такий спосіб 3 джерела одоранта 2 за допомогою запірної арматури 12 заповнюють барботажну камеру 1 Деяку частину газу, призначеного для подачі на комунальні і побутові нестатки, відбирають з газопроводу 4 і направляють через вхід 9 у барботажну камеру 1 Газ після проходження через шар одоранта в барботажній камері 1 змішується з його парами, і суміш газу, що утворилася, і одоранта надходить через вихід 10 у зону одоризації 11, а потім у зону завихрення 8, де змішується з основним газовим потоком При робочому тиску газу 0,2-1,2МПа, витраті газу 1000-10000нм3/год установка забезпечує продуктивність по одоранту 5-200см3/год при точності одоризації +/-10% Як видно з викладу сутності технічного рі 5 53236 шення, воно забезпечує поліпшення якості одовитрати ризацм і внаслідок цього знижує експлуатаційні ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
