Формула / Реферат

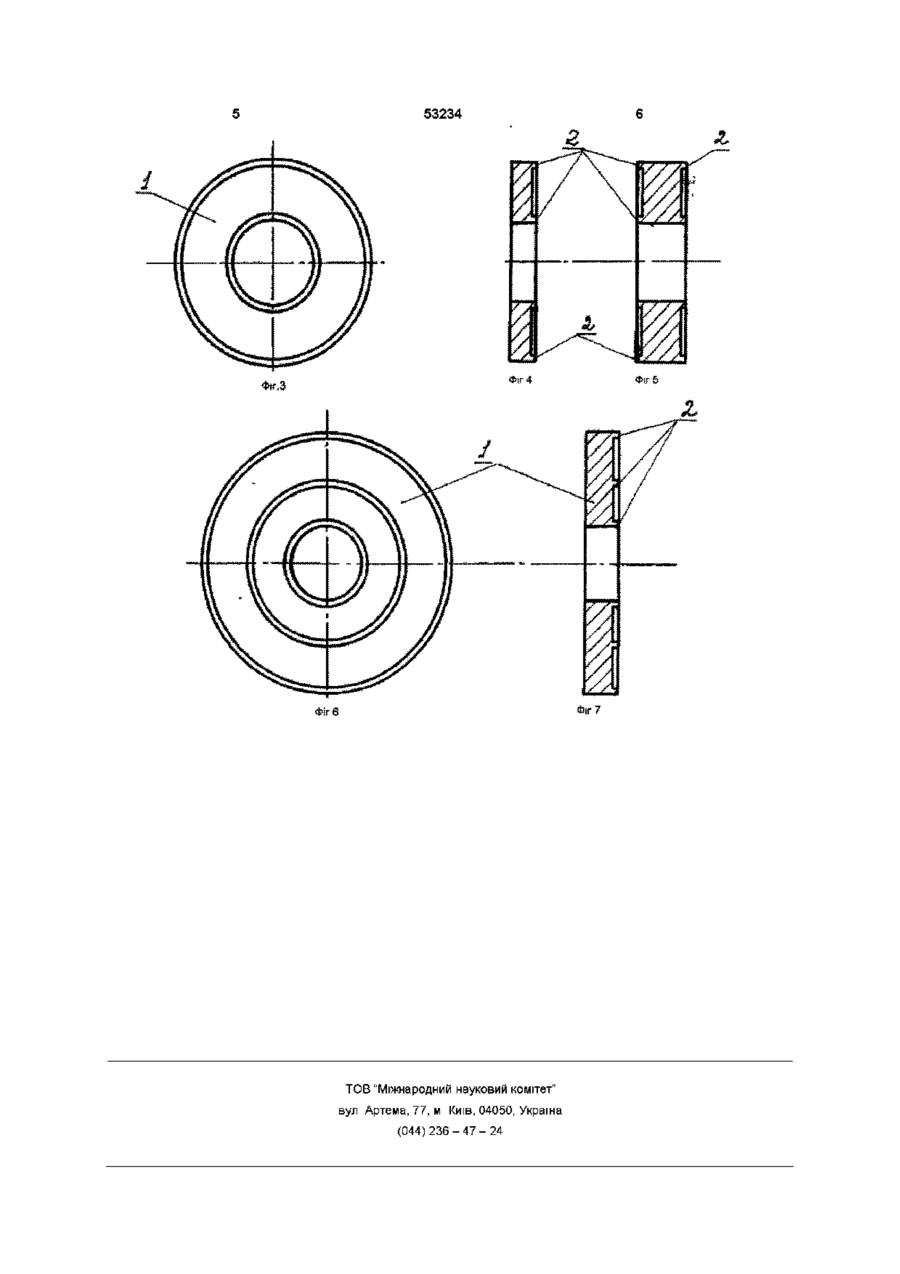

1. Гарнітура дискових млинів, що містить основу, що має форму диска, та встановлені на основі і з'єднані з нею ножові елементи, яка відрізняється тим, що основа має, принаймні з однієї сторони, щонайменше два кільцевих, концентрично розташованих виступи, між якими встановлені ножові елементи, які виконані у вигляді ножових кільцевих секторів, з'єднаних між собою і основою.

2. Гарнітура за п. 1, яка відрізняється тим, що ножові кільцеві сектори приварені до кільцевих виступів основи, причому зварювальний шов, який з'єднує ножові кільцеві сектори один з одним і з кільцевим виступом основи, найбільш віддаленим від центра, виконано переривчастим.

Текст

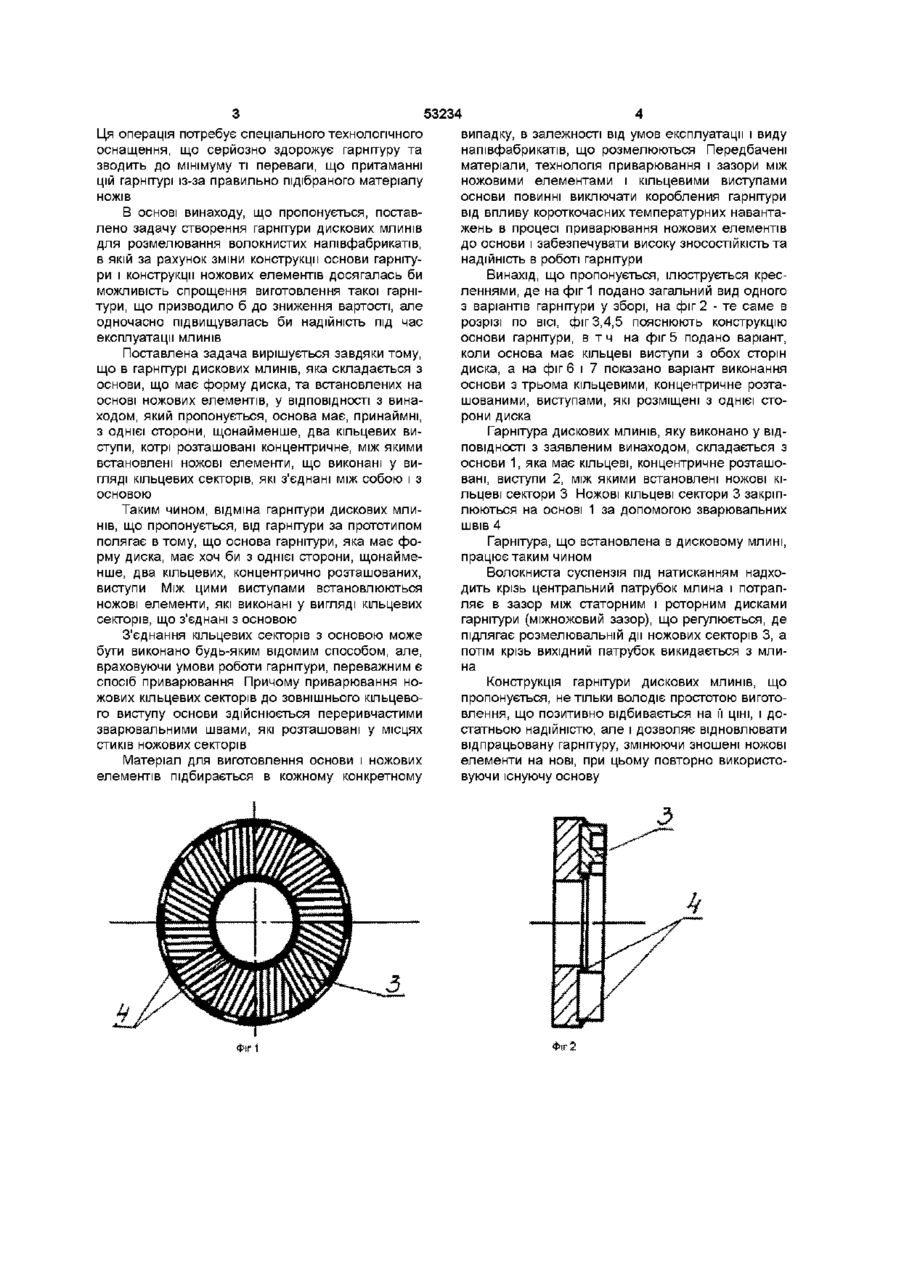

1 Гарнітура дискових млинів, що містить основу, що має форму диска, та встановлені на ос нові і з єднані з нею ножові елементи, яка відрізняється тим, що основа має, принаймні з однієї сторони, щонайменше два кільцевих, концентрично розташованих виступи, між якими встановлені ножові елементи, які виконані у вигляді ножових кільцевих секторів, з'єднаних між собою і основою 2 Гарнітура за п 1, яка відрізняється тим, що ножові кільцеві сектори приварені до кільцевих виступів основи, причому зварювальний шов, який з'єднує ножові кільцеві сектори один з одним і з кільцевим виступом основи, найбільш віддаленим від центра, виконано переривчастим Винахід відноситься до розмелювальної гарнітури дискових млинів і призначений для використання переважно в целюлозно-паперовій промисловості для розмелювання волокнистих напівфабрикатів Винахід може також знайти застосування в інших галузях промисловості, наприклад, будіве ліками такої гарнітури є складність її виготовлення і недостатня жорсткість епоксидної основи диска Відома також збірна гарнітура, яка складається з несучого диска, до якого методом вибуху прикріплюються ножові елементи (Патент Швеції №361840, 1973) Дана гарнітура не знайшла широкого застосування із-за труднощів у відпрацюванні технології вибухового з'єднання Відома збірна гарнітура, коли з дорогого сплаву виготовлені тільки ножі Такі ножі встановлюються на основі, що має форму диска Ця конструкція гарнітури захищена цілим рядом патентів пат Німеччини №1808943, 1974, пат Швеції №341523, 1974, пат Австралії №448376, 1974, пат Австрії №311161, 1974 і обрана нами як прототип Гарнітура дискових млинів за прототипом складається з основи, яка має форму диска, що виготовлена з прокатного листа нержавіючої сталі Окремо виготовляють ножі, які перед встановленням їх на основу проходять зміцнююче оброблення для придания їм заданої твердості і ЗНОСОСТІЙКОСТІ Підготовлені таким чином ножі приварюються до основи Однак гарнітура такої конструкції не настільки надійна, як вимагається, і пояснюється це, передусім, ризиком відривання ножів від основи в процесі роботи дискового млина Крім того, під час виготовлення такої гарнітури виникають технологічні труднощі, які пов'язані з встановленням кожного окремого ножа на основі льній, деревообробній, ХІМІЧНІЙ Характер і якість розмелювання волокнистих напівфабрикатів визначаються конструктивними, технологічними та експлуатаційними факторами Із конструктивних факторів визначальними є конструкція гарнітури, спосіб виготовлення і матеріал ножів ВІДОМІ цільна і збірна види гарнітури дискових млинів Найбільше поширення отримала металева гарнітура, що виготовляється способом лиття (Легоцкий С С и др «Размалывающее оборудование и подготовка бумажной массы») Основний недолік такої гарнітури - низька ЗНОСОСТІЙКІСТЬ внаслідок наявності в структурі метала прихованих дефектів, які отримані в процесі відливання Відома збірна гарнітура, що складається з розмелювальних ребер (ножів), опорних кілець по внутрішньому і зовнішньому діаметру Ножі приварюються до кілець і складають єдину конструкцію Весь ВІЛЬНІЙ простір цієї конструкції заливається епоксидною смолою таким чином, що на поверхні, яка вільна від заливки, залишаються тільки ножі (Патент США №4157669, 1977) Основними недо СО сч со ю 53234 Ця операція потребує спеціального технологічного оснащення, що серйозно здорожує гарнітуру та зводить до мінімуму ті переваги, що притаманні цій гарнітурі із-за правильно підібраного матеріалу ножів В основі винаходу, що пропонується, поставлено задачу створення гарнітури дискових млинів для розмелювання волокнистих напівфабрикатів, в якій за рахунок зміни конструкції основи гарнітури і конструкції ножових елементів досягалась би можливість спрощення виготовлення такої гарнітури, що призводило б до зниження вартості, але одночасно підвищувалась би надійність під час експлуатації млинів Поставлена задача вирішується завдяки тому, що в гарнітурі дискових млинів, яка складається з основи, що має форму диска, та встановлених на основі ножових елементів, у ВІДПОВІДНОСТІ з винаходом, який пропонується, основа має, принаймні, з однієї сторони, щонайменше, два кільцевих виступи, котрі розташовані концентричне, між якими встановлені ножові елементи, що виконані у вигляді кільцевих секторів, які з'єднані між собою і з основою Таким чином, відміна гарнітури дискових млинів, що пропонується, від гарнітури за прототипом полягає в тому, що основа гарнітури, яка має форму диска, має хоч би з однієї сторони, щонайменше, два кільцевих, концентрично розташованих, виступи Між ЦИМИ виступами встановлюються ножові елементи, які виконані у вигляді кільцевих секторів, що з'єднані з основою З'єднання кільцевих секторів з основою може бути виконано будь-яким відомим способом, але, враховуючи умови роботи гарнітури, переважним є спосіб приварювання Причому приварювання ножових кільцевих секторів до зовнішнього кільцевого виступу основи здійснюється переривчастими зварювальними швами, які розташовані у місцях стиків ножових секторів Матеріал для виготовлення основи і ножових елементів підбирається в кожному конкретному випадку, в залежності від умов експлуатації і виду напівфабрикатів, що розмелюються Передбачені матеріали, технологія приварювання і зазори між ножовими елементами і кільцевими виступами основи повинні виключати коробления гарнітури від впливу короткочасних температурних навантажень в процесі приварювання ножових елементів до основи і забезпечувати високу ЗНОСОСТІЙКІСТЬ та надійність в роботі гарнітури Винахід, що пропонується, ілюструється кресленнями, де на фіг 1 подано загальний вид одного з варіантів гарнітури у зборі, на фіг 2 - те саме в розрізі по ВІСІ, фіг 3,4,5 пояснюють конструкцію основи гарнітури, в т ч на фіг 5 подано варіант, коли основа має кільцеві виступи з обох сторін диска, а на фіг 6 і 7 показано варіант виконання основи з трьома кільцевими, концентричне розташованими, виступами, які розміщені з однієї сторони диска Гарнітура дискових млинів, яку виконано у ВІДПОВІДНОСТІ з заявленим винаходом, складається з основи 1, яка має кільцеві, концентричне розташовані, виступи 2, між якими встановлені ножові кільцеві сектори 3 Ножові кільцеві сектори 3 закріплюються на основі 1 за допомогою зварювальних швів 4 Гарнітура, що встановлена в дисковому млині, працює таким чином Волокниста суспензія під натисканням надходить крізь центральний патрубок млина і потрапляє в зазор між статорним і роторним дисками гарнітури (міжножовий зазор), що регулюється, де підлягає розмелювальній дії ножових секторів 3, а потім крізь вихідний патрубок викидається з млина Конструкція гарнітури дискових млинів, що пропонується, не тільки володіє простотою виготовлення, що позитивно відбивається на її ЦІНІ, І достатньою надійністю, але і дозволяє відновлювати відпрацьовану гарнітуру, змінюючи зношені ножові елементи на нові, при цьому повторно використовуючи існуючу основу 53234 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Fittings of disc mills

Автори англійською

Movchaniuk Olha Mykhailivna

Назва патенту російською

Гарнитура дисковых мельниц

Автори російською

Мовчанюк Ольга Михайловна

МПК / Мітки

МПК: D21D 1/00

Мітки: дискових, млинів, гарнітура
