Гравітаційний дозувально-змішувальний пристрій сипучих компонентів

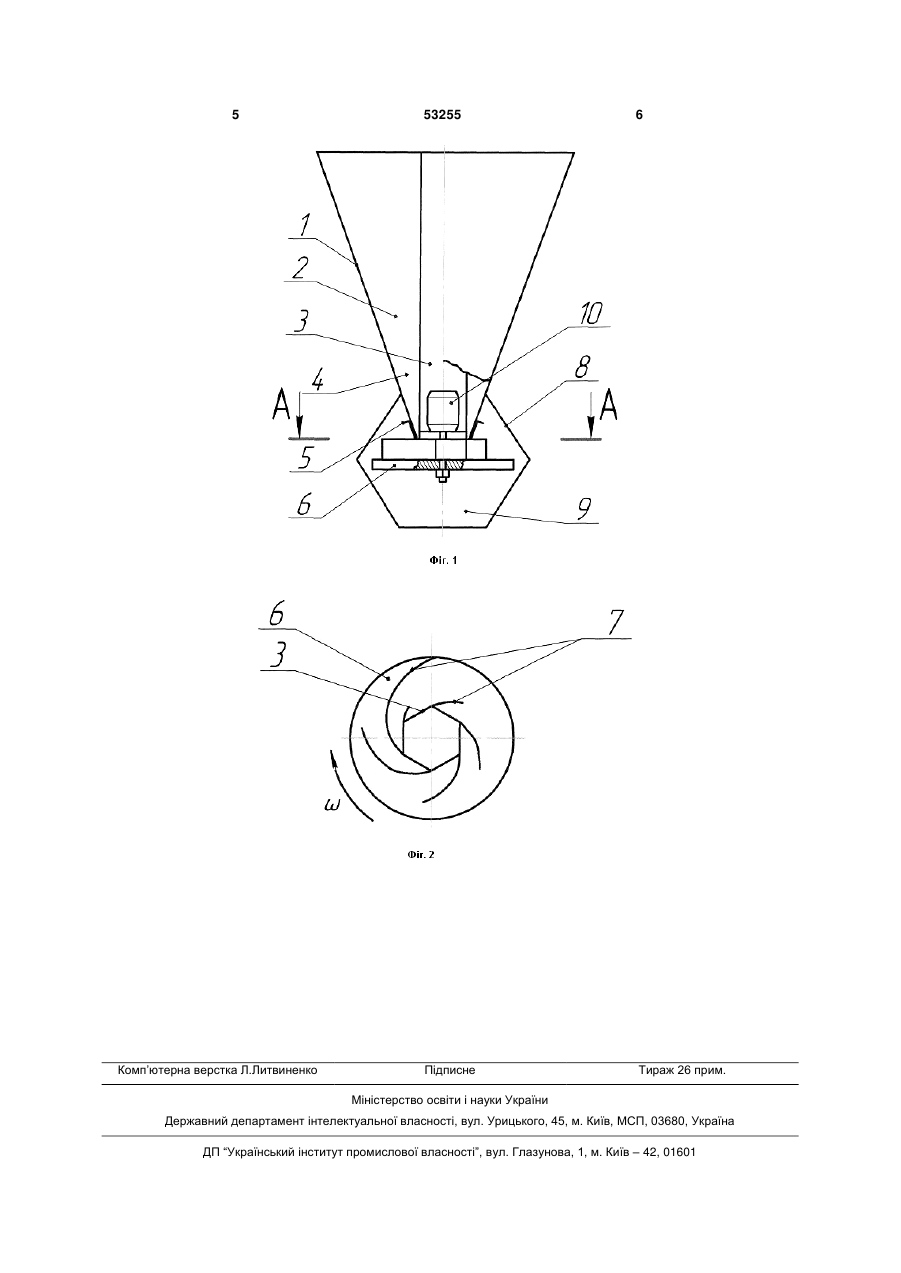

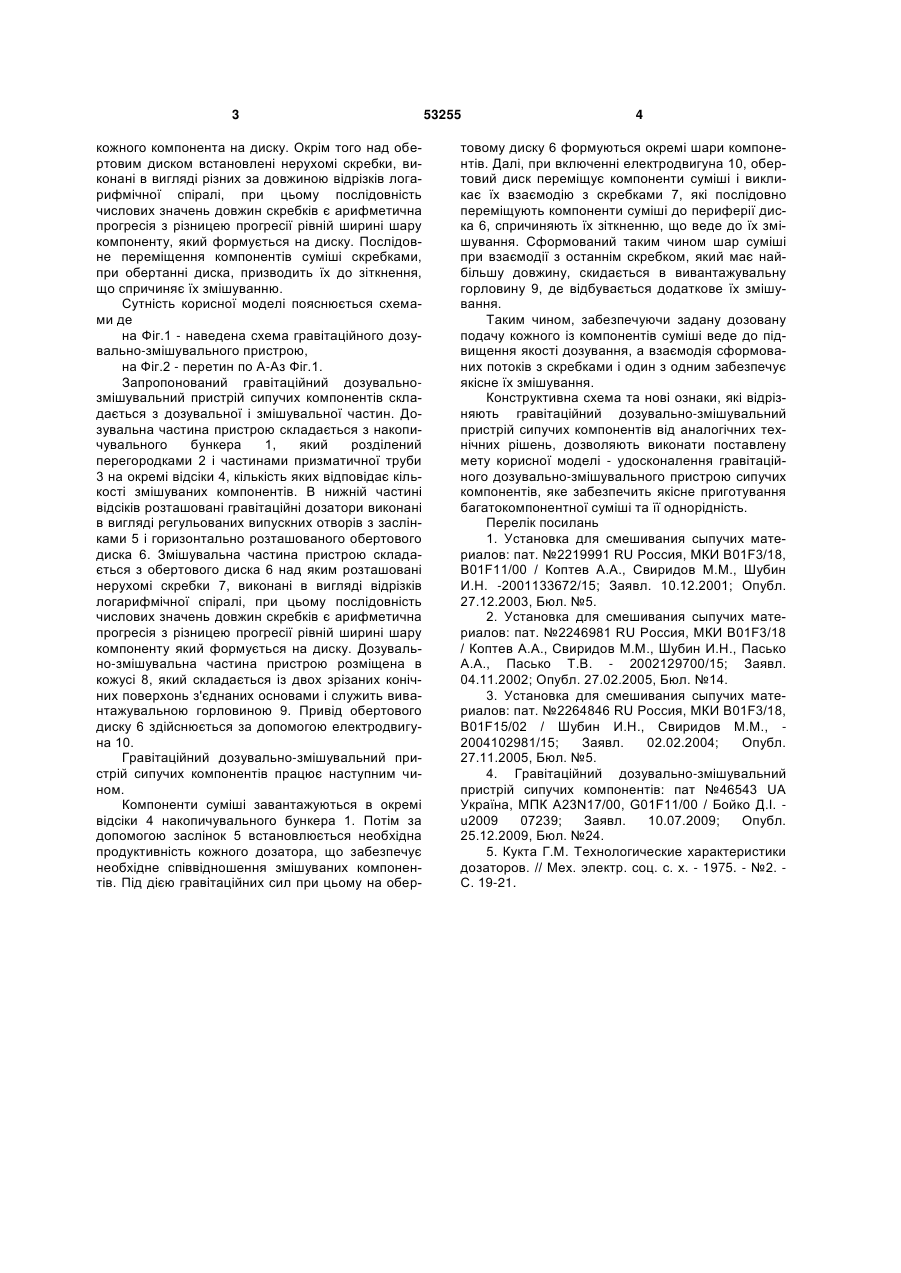

Гравітаційний дозувально-змішувальний пристрій сипучих компонентів, який складається з наддозаторного бункера, розділеного на окремі відсіки, в нижніх частинах яких розташовані граві 3 кожного компонента на диску. Окрім того над обертовим диском встановлені нерухомі скребки, виконані в вигляді різних за довжиною відрізків логарифмічної спіралі, при цьому послідовність числових значень довжин скребків є арифметична прогресія з різницею прогресії рівній ширині шару компоненту, який формується на диску. Послідовне переміщення компонентів суміші скребками, при обертанні диска, призводить їх до зіткнення, що спричиняє їх змішуванню. Сутність корисної моделі пояснюється схемами де на Фіг.1 - наведена схема гравітаційного дозувально-змішувального пристрою, на Фіг.2 - перетин по Α-Аз Фіг.1. Запропонований гравітаційний дозувальнозмішувальний пристрій сипучих компонентів складається з дозувальної і змішувальної частин. Дозувальна частина пристрою складається з накопичувального бункера 1, який розділений перегородками 2 і частинами призматичної труби 3 на окремі відсіки 4, кількість яких відповідає кількості змішуваних компонентів. В нижній частині відсіків розташовані гравітаційні дозатори виконані в вигляді регульованих випускних отворів з заслінками 5 і горизонтально розташованого обертового диска 6. Змішувальна частина пристрою складається з обертового диска 6 над яким розташовані нерухомі скребки 7, виконані в вигляді відрізків логарифмічної спіралі, при цьому послідовність числових значень довжин скребків є арифметична прогресія з різницею прогресії рівній ширині шару компоненту який формується на диску. Дозувально-змішувальна частина пристрою розміщена в кожусі 8, який складається із двох зрізаних конічних поверхонь з'єднаних основами і служить вивантажувальною горловиною 9. Привід обертового диску 6 здійснюється за допомогою електродвигуна 10. Гравітаційний дозувально-змішувальний пристрій сипучих компонентів працює наступним чином. Компоненти суміші завантажуються в окремі відсіки 4 накопичувального бункера 1. Потім за допомогою заслінок 5 встановлюється необхідна продуктивність кожного дозатора, що забезпечує необхідне співвідношення змішуваних компонентів. Під дією гравітаційних сил при цьому на обер 53255 4 товому диску 6 формуються окремі шари компонентів. Далі, при включенні електродвигуна 10, обертовий диск переміщує компоненти суміші і викликає їх взаємодію з скребками 7, які послідовно переміщують компоненти суміші до периферії диска 6, спричиняють їх зіткненню, що веде до їх змішування. Сформований таким чином шар суміші при взаємодії з останнім скребком, який має найбільшу довжину, скидається в вивантажувальну горловину 9, де відбувається додаткове їх змішування. Таким чином, забезпечуючи задану дозовану подачу кожного із компонентів суміші веде до підвищення якості дозування, а взаємодія сформованих потоків з скребками і один з одним забезпечує якісне їх змішування. Конструктивна схема та нові ознаки, які відрізняють гравітаційний дозувально-змішувальний пристрій сипучих компонентів від аналогічних технічних рішень, дозволяють виконати поставлену мету корисної моделі - удосконалення гравітаційного дозувально-змішувального пристрою сипучих компонентів, яке забезпечить якісне приготування багатокомпонентної суміші та її однорідність. Перелік посилань 1. Установка для смешивания сыпучих материалов: пат. №2219991 RU Россия, МКИ В01F3/18, В01F11/00 / Коптев A.A., Свиридов М.М., Шубин И.Н. -2001133672/15; Заявл. 10.12.2001; Опубл. 27.12.2003, Бюл. №5. 2. Установка для смешивания сыпучих материалов: пат. №2246981 RU Россия, МКИ В01F3/18 / Коптев A.A., Свиридов М.М., Шубин И.Н., Пасько A.A., Пасько Т.В. - 2002129700/15; Заявл. 04.11.2002; Опубл. 27.02.2005, Бюл. №14. 3. Установка для смешивания сыпучих материалов: пат. №2264846 RU Россия, МКИ В01F3/18, В01F15/02 / Шубин И.Н., Свиридов М.М., 2004102981/15; Заявл. 02.02.2004; Опубл. 27.11.2005, Бюл. №5. 4. Гравітаційний дозувально-змішувальний пристрій сипучих компонентів: пат №46543 UA Україна, МПК A23N17/00, G01F11/00 / Бойко Д.І. u2009 07239; Заявл. 10.07.2009; Опубл. 25.12.2009, Бюл. №24. 5. Кукта Г.М. Технологические характеристики дозаторов. // Мех. электр. соц. с. х. - 1975. - №2. С. 19-21. 5 Комп’ютерна верстка Л.Литвиненко 53255 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
