Пристрій качури в.і. для лікувальної і попереджувальної корекції біомеханічної системи людини

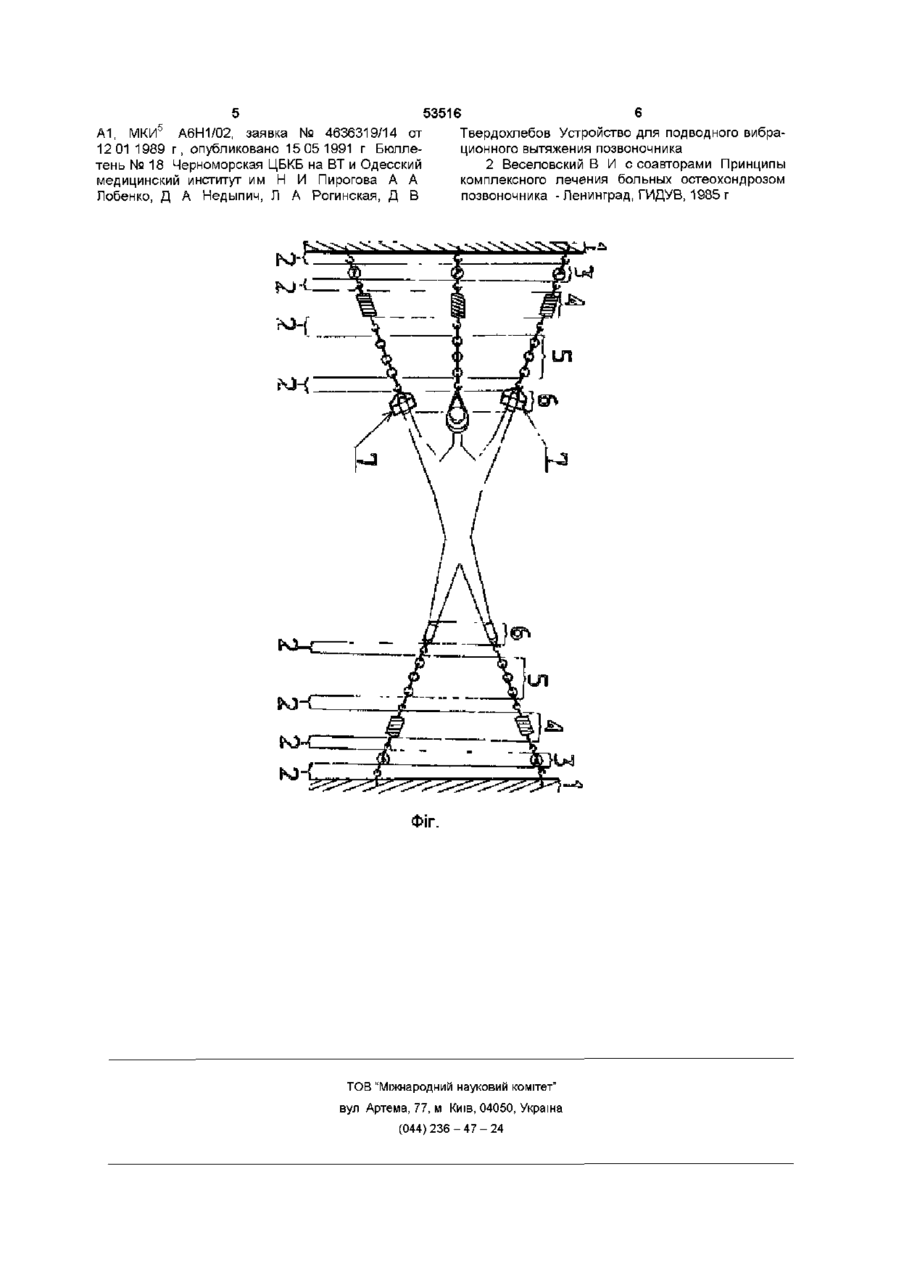

Пристрій для лікувальної і попереджувальної корекції біомеханічної системи людини, що містить фіксуючі, розтягуючі і дозуючі пристосування, який відрізняється тим, що фіксуючі елементи, виконані у вигляді захватів для стоп і манжетів для кистей рук, як розтягуючий пристрій виконана циліндрична пружина, а дозуючий пристрій виконаний у вигляді ланцюга з розміром кільця 1 - 3 см Винахід відноситься до області медицини, а саме до вертеброневрологм, ортопеди, травматологи, терапії, педіатри, акушерства і гінекологи, лікувальної фізкультури, спортивної медицини і може бути використаний для попереджувальної корекції і лікування больових, суглобних, нервових, судинних, м'язових, рефлекторних синдромів ми Через ролик перекидається трос з дозуючим вантажем на КІНЦІ ВІД 0,5 до 40кг, другий кінець тросу прикріплюється до поясу, який накладається на тазовий пояс пацієнта На грудинну клітку одягається ліф з ременцями, який поздовжньо закріплюється до головного кінця стола [2] Недоліком даного пристрою є стаціонарне розташування ложемента, наявність вантажів, закріплення поясу і ліфа в місцях з осередками болю, необхідність транспортування пацієнта до пристрою, неможливість впливати на всю біомеханічну систему людини, а також неможливість застосування пристрою для вагітних В основу винаходу поставлена задача розробки пристрою для лікувальної і попереджувальної корекції біомеханічної системи людини, який складається з динамічно з'єднаних між собою елементів реєстрації, дозування, розтягування і фіксації в режимі повільного розвантаження-навантаження Поставлена задача вирішується тим, що, згідно винаходу, фіксуючий елемент виконаний у вигляді захватів і манжетів для КІНЦІВОК, В ЯКОСТІ розтягуючого пристрою застосовують циліндричну пружину, а дозуючий елемент виконаний у вигляді ланцюга з розміром, кільця 1 - Зсм Пристрій, який пропонується, представлений на кресленні Де 1 - опора тверда (стіна, труба, двері, на яких знаходиться зацеп, та інше), 2 - фіксуючий елемент металевий (гачки), 3 - реєструючий пристрій (динамометри, кантери, електронні датчики), 4 - розтягуючий елемент (циліндрична пружина), хребта і КІНЦІВОК Відомий пристрій для витягування шийного, грудного, поперекового ВІДДІЛІВ хребта у ванні з теплою водою з вертикальним положенням пацієнта і фіксацією за тазовий пояс, пахвові ямки, голову в повільному режимі від натягуючого барабана, сполучений з повздовжньою низкочастотною вібрацією від вібронавантажуючого механізму [1] Недоліком даного пристрою є стаціонарне розташування ванни, велика МІСТКІСТЬ теплої води (до ЗОкуб м), доставка пацієнта до ванни, наявність стаціонарного енергоємкого вібронавантажуючого механізму, фіксація пацієнта тільки у воді, яка виконується самим пацієнтом, складність експлуатації конструкції, лікувальна дія спрямована тільки на хребетний ВІДДІЛ біомеханічної системи людини, неможливість застосування лікувальної методики для дітей і вагітних, пасивна поведінка пацієнта під час процедури, в деяких випадках протипоказання до гідротерапії, сильне хлорування води Найбільш близьким до запропонованого технічного рішення відомий пристрій для витягування поперекового і нижньо-грудинного ВІДДІЛІВ хребта в горизонтальному положенні, яке виконується на ложементі найпростішої конструкції, в якому до торців стола прикріплені металеві скоби з ролика (О ю СО Ю 5 - дозуючий елемент - ланцюг, 6 - фіксуючий елемент м'який (захвати і манжети для КІНЦІВОК, петля Гліссона), 7 - елемент для КІНЦІВОК рук (наприклад, ручка від еспандера) Пристрій складається з представлених вище елементів, з'єднаних між собою послідовно, динамічно за допомогою гачків 2 До твердої опори 1 приєднується динамометр 3, циліндрична пружина 4, ланцюг 5 до петлі Гліссона 4, яка одягається на підборіддя і потилицеву частину голови пацієнта На стопах пацієнта закріплюються захвати 6, послідовно дозуючий елемент 5, циліндрична пружина 4, динамометр 3 до твердої опори 1 На КІНЦІВКИ обох рук фіксуються манжети 6 (або в кисть пацієнта вкладається ручка від еспандера), при цьому всі вказані елементи послідовно з'єднані гачками 2 з ланцюгом 5, циліндричною пружиною 4, динамометром 3 до твердої опори 1 Пристрій працює наступним чином 8 неробочому (транспортному) стані пристрій є портативним, вага його 3,5 - 4кг Пристрій приводиться в робочий стан Пацієнта кладуть на спину, або на бік, або на живіт, потім одягають на його кисті манжети 6, на стопи - захвати 6, на голову петлю Гліссона 6 і послідовно з'єднують за допомогою гачків 2 дозуючий ланцюговий елемент 5, розтягуючий циліндричний пружинний елементі 4 з реєструючим пристроєм - динамометром 3 до твердої опори 1 Впливають з початковим натягуванням шиї в 1 кг, ніг 2 - Зкг, рук 1 - 2кг Через кожні 1 - 2хв натягування збільшують на 0,2 - 1кг до 6кг на шию, до 10кг на руки, до 20кг на ноги, переставляючи для цього положення гачка 2 пружини 4 по кільцям ланцюгового дозуючого пристрою 5 Вплив на вказані частини тіла може бути диференційований, згідно індивідуальної програми Одночасно пацієнт активно здійснює маятникоподібні рухи або оберти навколо осі головою, тулубом, тазом, кінцівками малої амплітуди 2 - 4см на протязі 2 - 4хв і частотою один рух у 2 - Зсек в режимі постізометричної релаксації за індивідуальною програмою, призначеною лікарем ПІСЛІ 10 15 рухів відпочинок ЗО - 60 сек Під час відпочинку пацієнта лікарем виконуються корегуючі мануальні прийоми Тривалість процедури 40 - 80 хвил На фоні корекції біомеханічної системи людини одночасно можуть виконуватися за показниками окремі традиційні фізіотерапевтичні процедури вібромасаж, електростимуляція, магнітотерапія, світлолікування та інше Критерієм припинення процедури є максимальна релаксація, зменшення прояву КЛІНІЧНИХ синдромів, які реєструються і динамічно контролюються візуально, КЛІНІЧНО, мануально, рентгенологічно і за допомогою апарата Фолля по біологічно активним точкам Зниження розвантаження здійснюється у плавному режимі, переміщуючи гачок 2 циліндричної пружини 4 по кільцям ланцюга 5 через кожні 1 - 2 хвил до вихідного положення, в надзвичайному режимі навантаження знімається миттєво Потім знимають фіксуючі елементи пристрою Після кожної процедури пацієнт відпочиває 20 - 40 хвил або приймає фізіотерапевтичні процедури, рефле 53516 ксотерапію, робить лікувальні вправи лежачі для активізації м'язового корсета Приклади конкретного використання запропонованого пристрою Дитина К , 4 роки Д-з функціональний сколіоз І ст, укорочення правої ноги на 1см, епіфізарнии підвивих в проксимальному і дістальному відділах правої стегнової кості, кривошия Синдром подразнення хребтової артерії Пролікована за допомогою запропонованого пристрою, прийняла 7 процедур через добу, з локальною корекцією ВІДДІЛІВ хребта і правої ноги Потім корекційні процедури проводилися 1 раз на тиждень Одночасно дитина носила корегуючий супінатор під правою стопою на протязі трьох МІСЯЦІВ ПІСЛЯ проведеного лікування був виправлений епіфізарнии підвивих правої стегнової кістки, ліквідована причина сколіозу і сам сколіоз, кривошиїсть, синдром подразнення хребтової артерії Дитина практично здорова Жінка П, 24 роки Д-з 36 тижнів вагітності, матка в тонічному стані при ходьбі кардиальний та церебральний синдроми, змушена була неодноразово лягати в стаціонар з метою збереження вагітності Медикаментозне лікування не давало ефекту Турбували болі в крижах, в серці, головні болі, порушився сон Була пролікована за допомогою запропонованого пристрою на протязі 5 сеансів щодобово Проводилась корекція біомеханічної системи в щадящому розвантажувальнонавантажувальному режимі від 3 до 10кг на протязі 60 хвил Тонус матки прийшов до норми після першої процедури Біль В крижах, в серці вгамувався після третьої процедури і більше не турбував Сон нормалізувався Загроза переривання вагітності ліквідована Пологи пройшли нормально Жінка Н, 70 років Д-з хребтолістез L5-S1, II ст , нейродістрофічний синдром в м'язах і суглобах нижніх КІНЦІВОК Запаморочення Ходила за допомогою палиці Проведене лікування нейродістрофічного синдрому і запоморочення, без корекції біомеханічної системи, дало тимчасове, на 6 - 7 МІСЯЦІВ, покращення стану Проведене лікування за допомогою запропонованого пристрою привело до значного і тривалого (більше року) покращання КЛІНІЧНОГО стану, відновлення функції ходьби без палиці Запаморочення ліквідовано В порівнянні з прототипом заявлене технічне рішення дозволяє за рахунок усунення компресії м'язового, сухожильного, судинного, нервового, суглобного апаратів досягнути відновлення функціонального балансу в системах людини Суттєвою перевагою даного винаходу є можливість застосовувати пристрій для дітей і вагітних, без спеціального стола (ложемента), в умовах, не пристосованих для проведення корекції і лікування (поле, домівка, кабінет, автотранспорт, учбові, спортивні, профілактичні і лікувальні заклади) в різних положеннях тіла Розширення об'єму функціонального впливу на пацієнта, ефективно і на довготривалий період ліквідує різного роду КЛІНІЧНІ синдроми захворювань внутрішніх органів і опорно-рухового апарату у дітей і дорослих Література 1 Авторское свидетельство СССР № 1648463 A1, МКІ/Г А6Н1/02, заявка № 4636319/14 от 12 01 1989 г, опубликовано 15 05 1991 г Бюллетень № 18 Черноморская ЦБКБ на ВТ и Одесский медицинский институт им Н И Пирогова А А Лобенко, Д А Недыпич, Л А Рогинская, Д В 53516 Твердохлебов Устройство для подводного вибрационного вытяжения позвоночника 2 Веселовский В И с соавторами Принципы комплексного лечения больных остеохондрозом позвоночника -Ленинград, ГИДУВ, 1985 г —ь Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
