Ізолююча композиція для гумових сумішей

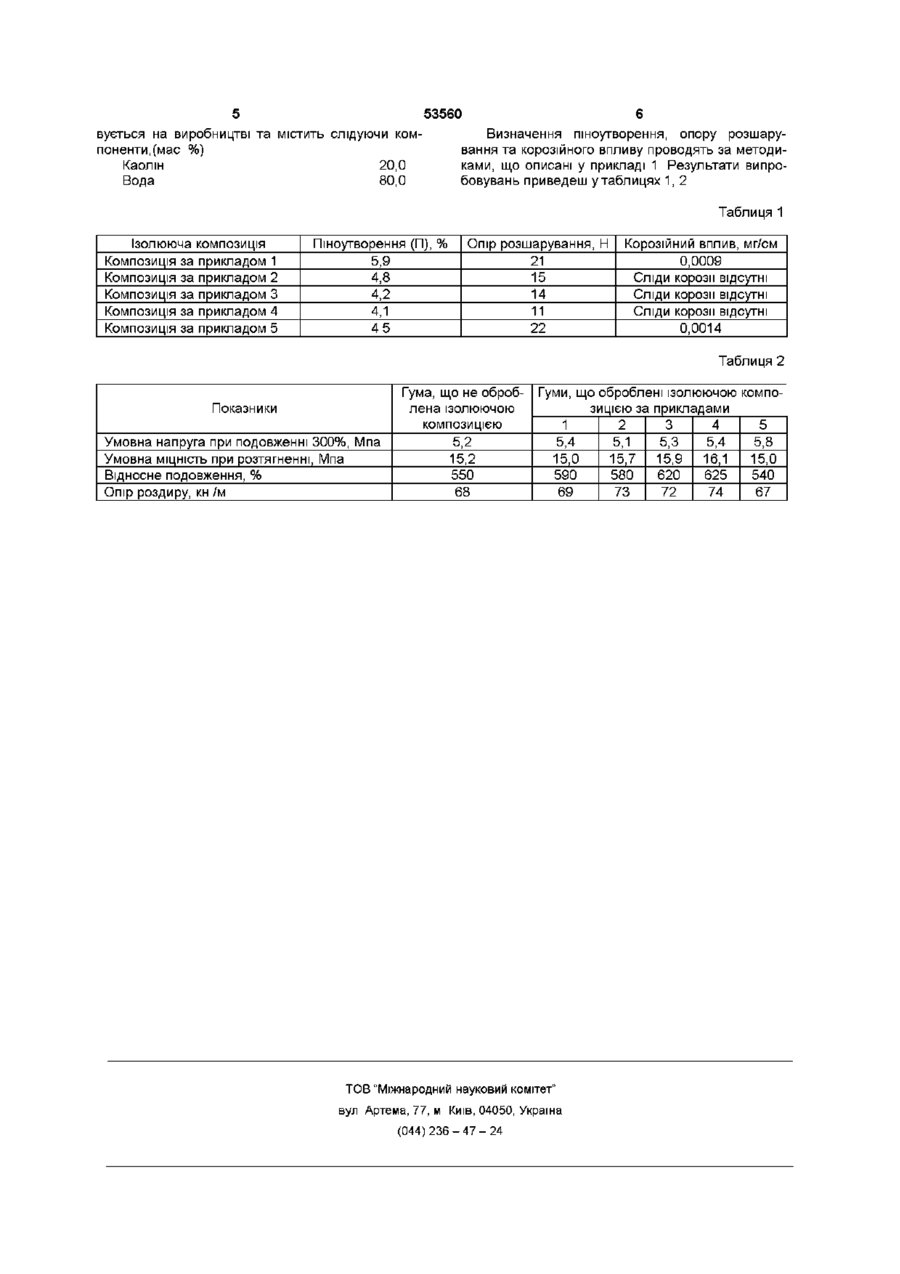

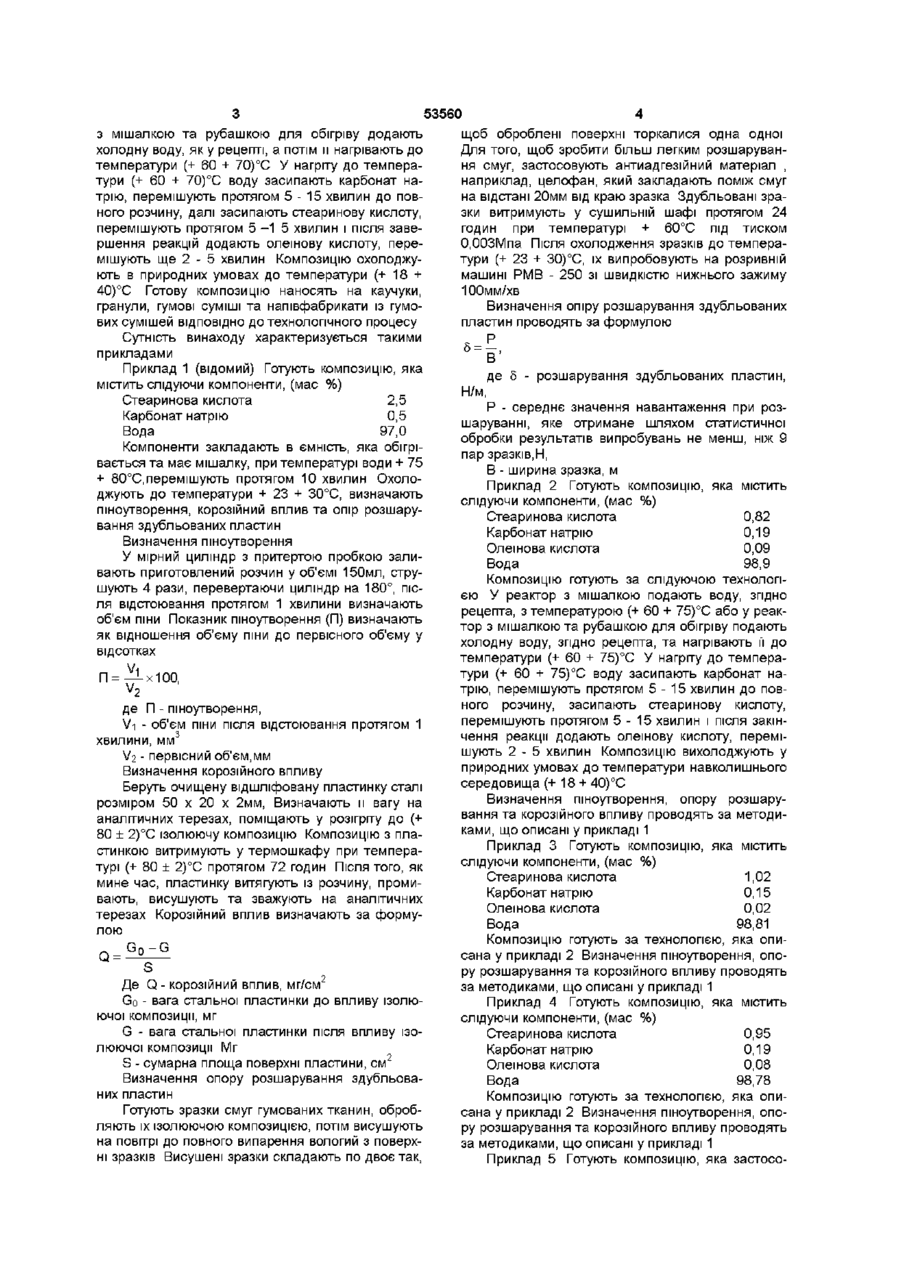

Ізолююча композиція для гумових сумішей у вигляді гранул, листів та напівфабрикатів, що містить карбонову кислоту та карбонат натрію, яка відрізняється тим, що ізолююча композиція як карбонову кислоту містить стеаринову кислоту технічну, з вмістом основної речовини не менш ніж 60 %, та додатково - олеїнову кислоту , яка додається у ізолюючу композицію після її приготування, при наступному співвідношенні компонентів, % стеаринова кислота 0,82 -1,02 карбонат натрію 0,15 - 0,19 вода 98,7-98,9 олеїнова кислота 0,02 - 0,09, яке забезпечує вміст сухого залишку у ІЗОЛЮЮЧІЙ композиції 0,85 -1,70% Винахід відноситься до гумової промисловості та може бути застосований для ізоляції каучуків, гранул, листових сумішей та напівфабрикатів із гумових сумішей Характеристика аналогів винаходу Карбонат натрію 0,1 - 0,5 Вода 97,0-99,0 Критика прототипу Недоліками ізолюючої композиції є підвищене пшоутворення, яке заважає контролю технологічного процесу ізолювання каучуків, гранул, листових гумових сумішей та напівфабрикатів, спостерігається підвищена корозія технологічного обладнання та системи для приготування і подачі ізолюючої композиції, а також транспортних систем для передачі гранул по технологічному ланцюжку Мета винаходу Метою винаходу є зменшення пшоутворення та корозійного впливу на металеві поверхні при збереженні фізико-механічних показників вулканізатів та зниження енерговитрат Сутність винаходу Сутність винаходу є в тому, що ізолююча композиція, що містить воду, стеаринову кислоту та карбонат натрію додатково вміщає олеїнову кислоту при слідуючому ВМІСТІ компонентів (мас %) Стеаринова кислота 0,82 -1,02 Карбонат натрію 0,15 - 0,19 Вода 98,7-98,9 Олеїнова кислота 0,02 - 0,09 Композицію готують так У реактор з мішалкою додають воду, як у рецепті, з температурою (+ 60 + 70)°С або в реактор ВІДОМІ ІЗОЛЮЮЧІ КОМПОЗИЦІЇ ІЗ застосуванням порошкоподібних або поверхнево-активних речовин, які широко застосовуються у гумовій промисловостям) Використання у ізолюючих композиціях порошкоподібних речовин (каолін, тальк) приводить до незадовільних санітар -но-ппєнічних умов праці, низькій культурі виробництва, наявності сторонніх включень на поверхні напівфабрикатів Застосування ізолюючих композицій на основі поверхнево-активних речовин (ПАР) є найбільш перспективним В якості ПАР застосовуються, в основному, вторалкілоульфонати натрію Окрім ПАР, композиції вміщують водні емульсії на основі поліметилсилоксанових рідин Однак, застосування таких ізолюючих композицій не забезпечує зберігання гумових сумішів на тривалий період, захисний шар, що утворюється на поверхні гранул, швидко руйнується Це приводить до злипання гранул у процесі зберігання Характеристика прототипу Найбільш близьким технічним рішенням до запропонованого є ізолююча композиція, що вміщує стеаринову кислоту, карбонат натрію та воду у наступному співвідношенні компонентів (мас %) Стеаринова кислота 0,5 - 2,5 О (О ю СО ю з мішалкою та рубашкою для обігріву додають холодну воду, як у рецепті, а потім и нагрівають до температури (+ 60 + 70)°С У нагріту до температури (+ 60 + 70)°С воду засипають карбонат натрію, перемішують протягом 5 - 1 5 хвилин до повного розчину, далі засипають стеаринову кислоту, перемішують протягом 5 - 1 5 хвилин і після завершення реакцій додають олеїнову кислоту, перемішують ще 2 - 5 хвилин Композицію охолоджують в природних умовах до температури (+ 18 + 40)°С Готову композицію наносять на каучуки, гранули, гумові суміші та напівфабрикати із гумових сумішей ВІДПОВІДНО до технологічного процесу Сутність винаходу характеризується такими прикладами Приклад 1 (відомий) Готують композицію, яка містить слідуючи компоненти, (мас %) Стеаринова кислота 2,5 Карбонат натрію 0,5 Вода 97,0 Компоненти закладають в ємність, яка обігрівається та має мішалку, при температурі води + 75 + 80°С,перемішують протягом 10 хвилин Охолоджують до температури + 23 + 30°С, визначають пшоутворення, корозійний вплив та опір розшарування здубльованих пластин Визначення пшоутворення У мірний циліндр з притертою пробкою заливають приготовлений розчин у об'ємі 150мл, струшують 4 рази, перевертаючи циліндр на 180°, після відстоювання протягом 1 хвилини визначають об'єм піни Показник піноутворення (П) визначають як відношення об'єму піни до первісного об'єму у відсотках П хЮ0, V2 де П - піноутворення, Vi - об'єм піни після відстоювання протягом 1 хвилини, мм3 V2 - первісний об'єм,мм Визначення корозійного впливу Беруть очищену відшліфовану пластинку сталі розміром 50 х 20 х 2мм, Визначають и вагу на аналітичних терезах, поміщають у розігріту до (+ 80 ± 2)°С ізолюючу композицію Композицію з пластинкою витримують у термошкафу при температурі (+ 80 ± 2)°С протягом 72 годин Після того, як мине час, пластинку витягують із розчину, промивають, висушують та зважують на аналітичних терезах Корозійний вплив визначають за формулою Де Q - корозійний вплив, мг/см2 Go - вага стальної пластинки до впливу ізолюючої композиції, мг G - вага стальної пластинки після впливу ізолюючої композиції Мг S - сумарна площа поверхні пластини, см 2 Визначення опору розшарування здубльованих пластин Готують зразки смуг гумованих тканин, обробляють їх ізолюючою композицією, потім висушують на повітрі до повного випарення вологий з поверхні зразків Висушені зразки складають по двоє так, 53560 щоб оброблені поверхні торкалися одна одної Для того, щоб зробити більш легким розшарування смуг, застосовують антиадгезійний матеріал , наприклад, целофан, який закладають поміж смуг на відстані 20мм від краю зразка Здубльовані зразки витримують у сушильній шафі протягом 24 годин при температурі + 60°С під тиском О.ООЗМпа Після охолодження зразків до температури (+ 23 + 30)°С, їх випробовують на розривній машині РМВ - 250 зі швидкістю нижнього зажиму 100мм/хв Визначення отру розшарування здубльованих пластин проводять за формулою В де 5 - розшарування здубльованих пластин, Н/м, Р - середнє значення навантаження при розшаруванні, яке отримане шляхом статистичної обробки результатів випробувань не менш, ніж 9 пар зразків,Н, В - ширина зразка, м Приклад 2 Готують композицію, яка містить слідуючи компоненти, (мас %) Стеаринова кислота 0,82 Карбонат натрію 0,19 Олеїнова кислота 0,09 Вода 98,9 Композицію готують за слідуючою технологією У реактор з мішалкою подають воду, згідно рецепта, з температурою (+ 60 + 75)°С або у реактор з мішалкою та рубашкою для обігріву подають холодну воду, згідно рецепта, та нагрівають її до температури (+ 60 + 75)°С У нагріту до температури (+ 60 + 75)°С воду засипають карбонат натрію, перемішують протягом 5 - 1 5 хвилин до повного розчину, засипають стеаринову кислоту, перемішують протягом 5 - 1 5 хвилин і після закінчення реакції додають олеїнову кислоту, перемішують 2 - 5 хвилин Композицію вихолоджують у природних умовах до температури навколишнього середовища (+ 18 + 40)°С Визначення піноутворення, опору розшарування та корозійного впливу проводять за методиками, що описані у прикладі 1 Приклад 3 Готують композицію, яка містить слідуючи компоненти, (мас %) Стеаринова кислота 1,02 Карбонат натрію 0,15 Олеїнова кислота 0,02 Вода 98,81 Композицію готують за технологією, яка описана у прикладі 2 Визначення піноутворення, опору розшарування та корозійного впливу проводять за методиками, що описані у прикладі 1 Приклад 4 Готують композицію, яка містить слідуючи компоненти, (мас %) Стеаринова кислота 0,95 Карбонат натрію 0,19 Олеїнова кислота 0,08 Вода 98,78 Композицію готують за технологією, яка описана у прикладі 2 Визначення піноутворення, опору розшарування та корозійного впливу проводять за методиками, що описані у прикладі 1 Приклад 5 Готують композицію, яка застосо 53560 вується на виробництві та містить слідуючи комВизначення пшоутворення, опору розшарупоненти,(мас %) вання та корозійного впливу проводять за методиками, що описані у прикладі 1 Результати випроКаолін 20,0 бовувань приведеш у таблицях 1, 2 Вода 80,0 Таблиця 1 Ізолююча композиція Композиція за прикладом 1 Композиція за прикладом 2 Композиція за прикладом 3 Композиція за прикладом 4 Композиція за прикладом 5 Пшоутворення (П), % 5,9 4,8 4,2 4,1 45 Опір розшарування, Н 21 15 14 11 22 Корозійний вплив, мг/см 0,0009 Сліди корозії відсутні Сліди корозії відсутні Сліди корозії відсутні 0,0014 Таблиця 2 Гума, що не оброблена ІЗОЛЮЮЧОЮ КОМПОЗИЦІЄЮ Показники Умовна напруга при подовженні 300%, Мпа Умовна МІЦНІСТЬ при розтягненні, Мпа Відносне подовження, % Опір роздиру, кн /м 5,2 15,2 550 68 Гуми, що оброблені ізолюючою композицією за прикладами 1 2 3 4 5 5,4 5,3 5,4 5,8 5,1 15,0 15,7 15,9 16,1 15,0 590 580 620 625 540 69 73 72 74 67 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
