Ізольована композиція для обробки гранул і листів каучуків і гумових сумішей

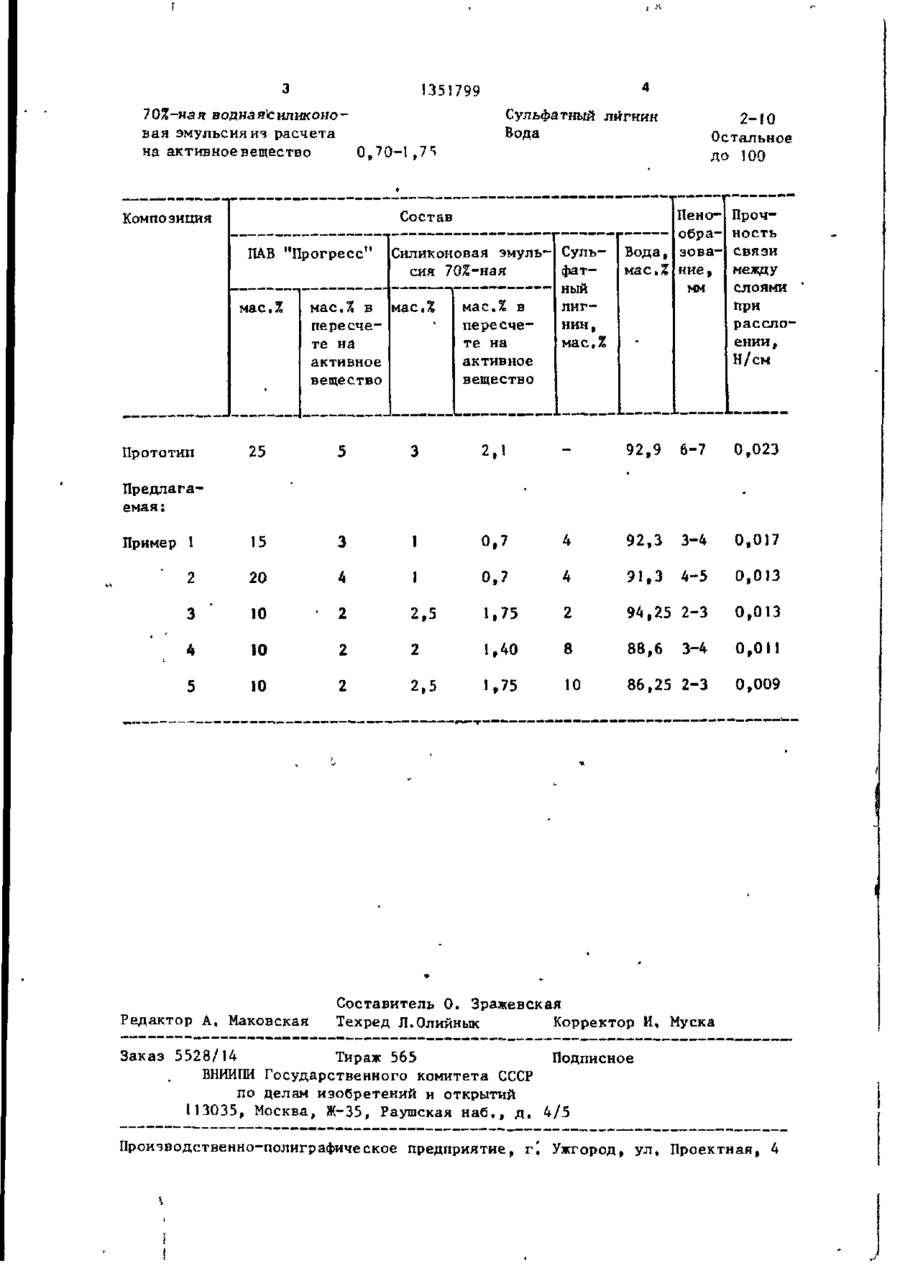

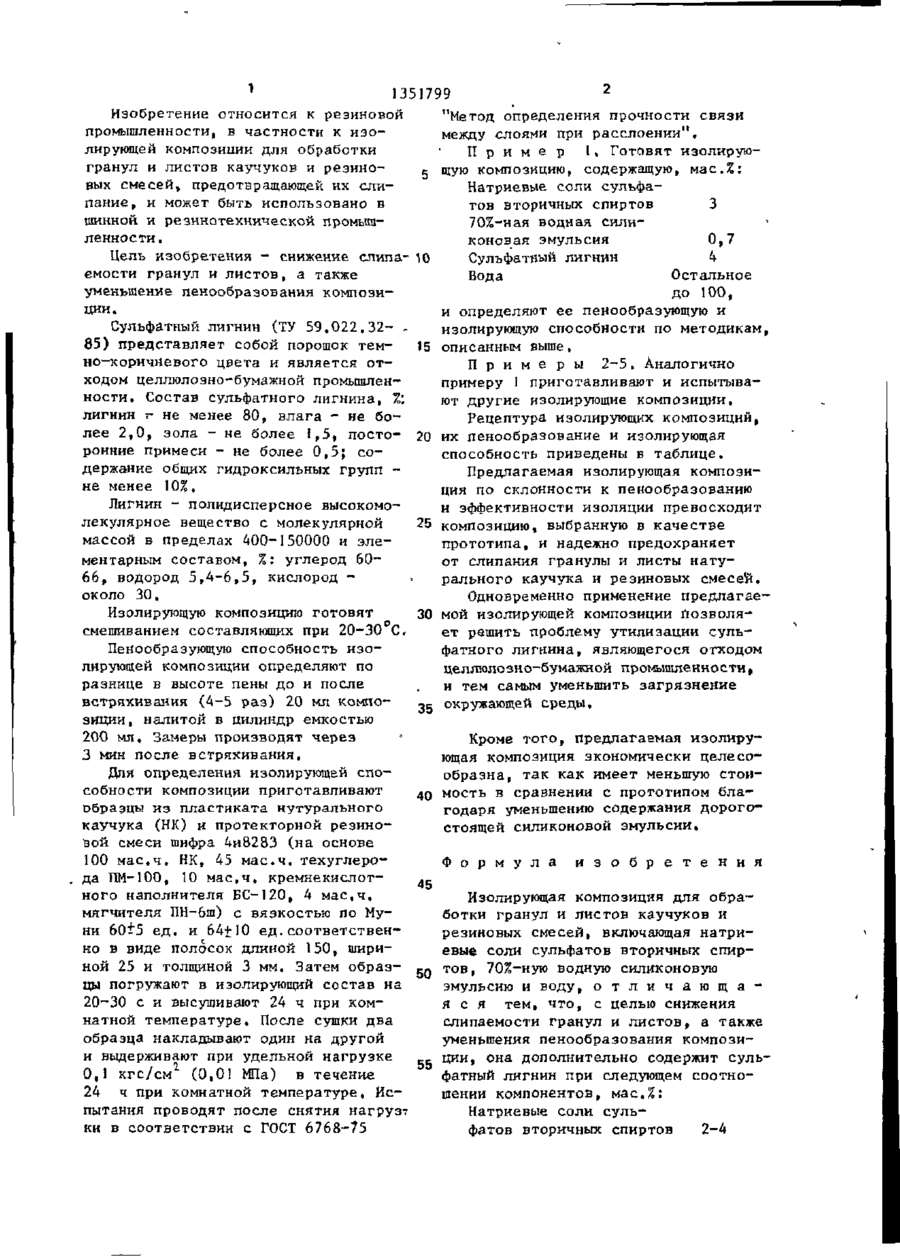

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (5D4 В 29 С 33/60 ГОСУДАРСТВЕННЫЙ НОМИТЄТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ия (21) 3898256/23-05 } (22) 20.05.85 (46) 15.11.87. Бюл. № 42 (71) Научно-исследовательский институт крупногабаритных шин (72) Ю. Г. Шевченко, Г, В. Белоусов, О. Я. Зражевская и Н, Б. Селезнева (53) 678.049.93(088.8) (56) Авторское свидетельство СССР * 1100129, кл» В 29 Н 21/04, 1982. Отчет о научно-исследовательской работе № 14-58-81, № Госрегистрацни 01840044903. Разработка новых технологических процессов изготовления резиновых смесей. Тема 80-82 Т "Изыскание эффективных антиадгезионных составов для резиновых смесей", этап 3, НИИШП, М., 1983, с. 26. (54) ИЗОЛИРУЮЩАЯ КОМПОЗИЦИЯ ДЛЯ ОБРАБОТКИ ГРАНУЛ И ЛИСТОВ КАУЧУКОВ И РЕЗИНОВЫХ СМЕСЕЙ (57) Изобретение относится к резиновой промышленности, в частности к изолирующей композиции для обработки гранул и листов каучуков и резиновых смесей, Изобретение позволяет снизить слипаемость гранул и листов, а • также уменьшить пенообразование композиции за счет тогов что она дополнительно содержит сульфатный лигнин (СП) при следующем соотношении компонентов, мас.%: натриевые соли сульфатов втооичных спиртов 2-4; 70%-пая водная силоконовая эмульсия из расчета на активное вещество 0,70-1,75; сульфатный лигнин 2-Ю; вода - остальное, 1 табл. со СП СО со 1 135J799 Изобретение относится к резиновой Метод определения прочности связи промышленности, в частности к изомежду слоями при расслоении". лирующей композиции для обработки П р и м е р 1, Готовят изолируюгранул и листов каучуков и резинос щую композицию, содержащую, мас.%: вых смесей, предотвращающей их слиНатриевые соли сульфапание, и может быть использовано в тов вторичных спиртов 3 шинной и резинотехнической промыш70%-ная водная силиленности. коновая эмульсия 0,7 Цель изобретения - снижение слипа- 10 Сульфатный лигнин 4 емости гранул и листов, а также Вода Остальное уменьшение пенообраэования композидо 100, ции. и определяют ее пенообразующую и Сульфатный лигнин (ТУ 59,022,32- изолирующую способности по методикам, 85) представляет собой порошок тем15 описанным выше. но-коричневого цвета и является отП р и м е р ы 2-5, Аналогично ходом целлюлозно-бумажной промышленпримеру 1 приготавливают и испытываности. Состав сульфатного лигнина, %: ют другие изолирующие композиции. лигнин г не менее 80, влага - не боРецептура изолирующих композиций, лее 2,0, зола - не более 1,5, посто- 20 их пенообразование и изолирующая ронние примеси - не более 0,5; соспособность приведены в таблице. держание общих гидроксильных групп Предлагаемая изолирующая композине менее 10%, ция по склонности к пенообразованию Лигнин - полидисперсное высокомои эффективности изоляции превосходит лекулярное вещество с молекулярной 25 композицию, выбранную в качестве массой в пределах 400-150000 и элепрототипа, и надежно предохраняет ментарным составом, %: углерод 60от слипания гранулы и листы нату66, водород 5,4-6,5, кислород рального каучука и резиновых смесей. около 30, Одновременно применение предлагаеИзолирующую композицию готовят 30 мой изолирующей композиции Позволясмешиванием составляющих при 20-30 С. ет решить проблему утилизации сульПенообразующую способность изофатного лигнина, являющегося отходом лирующей композиции определяют по целлюлозно-бумажной промышленности, разнице в высоте пены до и после и тем самым уменьшить загрязнение встряхивания (4-5 раз) 20 мл компоокружающей среды. 35 зиции, налитой в цилиндр емкостью 200 мл. Замеры производят через Кроме того, предлагаемая изолиру3 мин после встряхивания. ющая композиция экономически целесоДля определения изолирующей спообразна, так как имеет меньшую стоисобности композиции приготавливают мость в сравнении с прототипом бла40 образцы из пластиката нутурального годаря уменьшению содержания дорогокаучука (НК) и протекторной резиностоящей силиконовой эмульсии. вой смеси шифра 4и8283 (на основе 100 мас.ч, НК, 45 мас.ч. техуглероФ о р м у л а и з о б р е т е н и я да ПМ-100, 10 мас.ч, кремнекислот45 ного наполнителя БС-120, 4 мас.ч. Изолирующая композиция для обрамягчителя ПН-бш) с вязкостью по Муботки гранул и листов каучуков и ни 60t5 ед, и 6 4 + Ю ед. соответственрезиновых смесей, включающая натрино в виде полосок длиной 150, шириевые соли сульфатов вторичных спирной 25 и толщиной 3 мм. Затем образ50 тов, 70%-ную водную силиконовую цы погружают в изолирующий состав на эмульсию и воду, о т л и ч а ю щ а 20-30 с и высушивают 24 ч при комяся тем, что, с целью снижения натной температуре. После сушки два слипаемости гранул и листов, а также образца накладывают один на другой уменьшения пенообразования композиции, она дополнительно содержит сульи выдерживают при удельной нагрузке 55 фатный лигнин при следующем соотно0,1 кгс/см (0,01 МПа) в течение шении компонентов, мас,%: 24 ч при комнатной температуре, ИсНатриевые соли сульпытания проводят после снятия нагруз? фатов вторичных спиртов 2-4 ки в соответствии с ГОСТ 6768-75 З 1351799 70%-ная водна я'силиконовая эмульсия ич расчета на активное вещество 0,70-!^7^ Сульфатный лигнин Вода Состав Композиция Силиконовая эмуль- Сульфатсия 70%-ная ный лигмас,% в мас,% в мас,% нин, пересчепересчемас,% те на те на активное активное вещество вещество ПАВ "Прогресс" мас,% [1р о то тип 25 5 3 2,1 2-ГО Остальное до 100 ПенообраВода, эовамае Л ние, мм Прочность связи между слоями при расслоении, Н/см 92,9 0,023 6-7 Предлагаемая: Пример 1 15 3 1 0,7 4 92,3 3-4 0,017 2 20 4 I 0,7 4 91,3 4-5 0,013 3 10 2 2,5 1.75 2 94,25 2-3 0,013 4 10 2 2 1,40 8 88,6 3-4 0,011 5 10 2 2,5 1.75 10 86,25 2-3 0,009 Редактор А, Маковская ' Составитель 0. Зражевская Техред Л.Олийнык Корректор И, Муска Заказ 5528/14 Тираж 565 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б , , д . 4/5 Производственно-полиграфическое предприятие, г ! Ужгород, ул. Проектная, 4
