Пристрій для ліквідації течі з ємностей

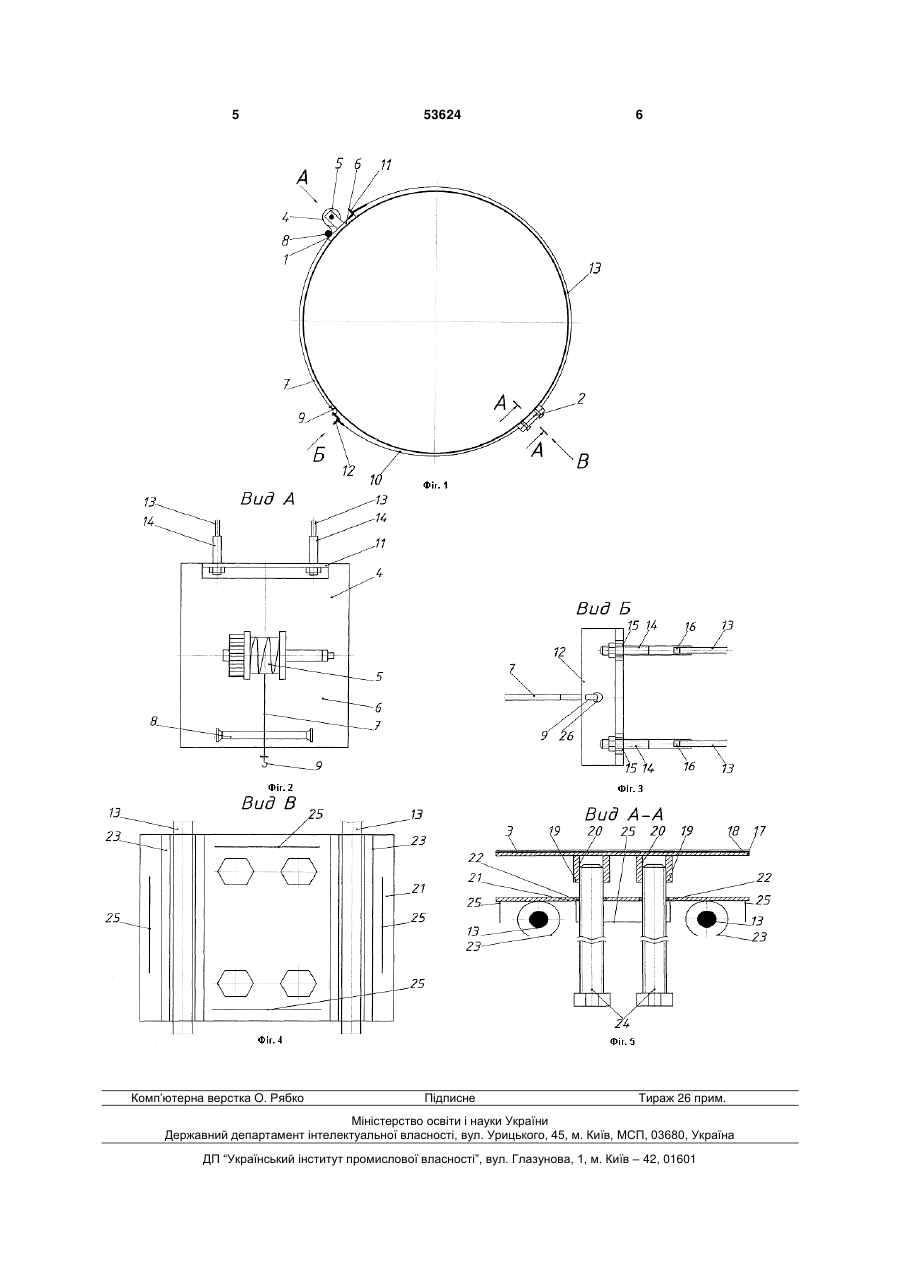

1. Пристрій для ліквідації течі з ємностей, що містить стягуючий механізм, притискний елемент із притискною прокладкою з еластичного матеріалу, який відрізняється тим, що стягуючий механізм містить ручну механічну лебідку з барабаном, установленим на основі, оснащеним тросом, пропущеним під притискним роликом основи, з гаком і рукояткою; тягу, утворену двома траверсами, одна з яких жорстко закріплена на основі лебідки з боку, протилежного притискному ролику, інша виконана з можливістю швидкорознімного з'єднання з гаком U 1 3 Технічною задачею корисної моделі є вдосконалення конструкції пристрою для ліквідації течі з ємностей. Поставлена технічна задача вирішена тим, що в пристрої для ліквідації течі з ємностей, що містить стягуючий механізм, притискний елемент із притискною прокладкою з еластичного матеріалу, згідно корисній моделі стягуючий механізм містить ручну механічну лебідку з барабаном, установленим на основі, постаченим тросом, пропущеним під притискним роликом основи, з гаком з і рукояткою; тягу, утворену двома траверсами, одна з яких жорстко закріплена на основі лебідки з боку, протилежного притискному ролику, інша виконана з можливістю швидкорознімного з'єднання з гаком лебідки, траверси з'єднані між собою натяжними тросами з можливістю регулювання їхнього натягу; притискний елемент виконаний із двох пластин: притискної пластини, до зовнішньої сторони якої приєднана притискна прокладка з еластичного матеріалу, а до внутрішньої приєднані бонки з напрямними отворами; і утримуючої пластини, виконаної з різьбовими отворами, до зовнішньої сторони якої приєднані напрямні натяжних тросів; між собою пластини з'єднані за допомогою болтів і бонок з можливістю зміни відстані між пластинами, до зовнішньої сторони утримуючої пластини приєднані скоби. Згідно корисній моделі траверси можуть бути з'єднані між собою натяжними тросами за допомогою шпильок, пропущених у виконані в траверсах отвори, кінці тросів запресовані у висвердлені з торця отвори шпильок. Згідно корисній моделі пристрій може бути постачений механізмом натягу тяги. Виконання сукупності суттєвих ознак корисної моделі є необхідною й достатньою умовою для досягнення технічного результату. Корисна модель проілюстрована графічним матеріалом, де на Фіг.1 зображений пристрій для ліквідації течі з ємностей у зборі, установлений на цистерні; на Фіг.2 представлений вид А на Фіг.1; на Фіг.3 представлений вид Б на Фіг.1; на Фіг.4 представлений вид В на Фіг.1; на Фіг.3 представлений перетин А-А на Фіг.1. Пристрій для ліквідації течі з ємностей включає стягуючий механізм 1, притискний елемент 2 із притискною прокладкою з еластичного матеріалу 3 (Фіг.5). Стягуючий механізм 1 містить: ручну механічну лебідку 4 (Фіг.2) з барабаном 5, установленим на основі 6, що постачений тросом 7, пропущеним під притискним роликом 8 основи 6, з гаком 9 та з рукояткою (на фігурах не показана). Стягуючий механізм 1 містить також тягу 10, утворену двома траверсами 11 і 12, з'єднаними між собою 53624 4 двома натяжними тросами 13 з можливістю регулювання їхнього натягу. Траверса 11 жорстко закріплена на основі 6 лебідки 4 з боку, протилежного притискному ролику 8, а траверса 12 виконана з можливістю швидкорознімного з'єднання з гаком 9 троса 7. Траверси 11,12 з'єднані між собою натяжними тросами 13 за допомогою шпильок 14 (Фіг.2, 3), вставлених у виконані в траверсах 11, 12 отвори 15. У висвердлені з торця шпильок 14 отвори 16 запресовані кінці тросів 13. Притискний елемент 2 (Фіг.4, 5), виконаний із двох пластин: притискної пластини 17, до зовнішньої сторони 18 якої приєднана притискна прокладка 3 з еластичного матеріалу (наприклад, кислотолужностійкої гуми), а до внутрішньої сторони (на Фіг. не позначена) приєднані бонки 19 з напрямними отворами 20; і утримуючої пластини 21, виконаної з різьбовими отворами 22. До зовнішньої сторони (на Фіг. не позначена) пластини 21 приєднані напрямні 23 натяжних тросів 13. Між собою пластини 17 і 21 з'єднані за допомогою болтів 24 і бонок 19 з можливістю зміни відстані між ними. Утримуюча пластина 21 для зручності монтажу постачена скобами 25. Гак 9 заведений в отвір 26 (Фіг.3) траверси 12. Монтаж пристрою для ліквідації течі здійснюють на місці аварії, збираючи стягуючий механізм 1 у вигляді замкнутого контуру, що охоплює корпус цистерни, з'єднуючи гаком 9 трос 7 лебідки 4 із траверсою 12. Притискний елемент 2 із притискною прокладкою 3 з еластичної кислотолужностійкої гуми, що забезпечує достатню щільність прилягання, накладають безпосередньо на місце розгерметизації. Завдяки наявності на зовнішній стороні (на Фіг. не позначена) пластини 21 двох паралельних напрямних 23 для натяжних тросів 13 притискний елемент 2 легко переміщається уздовж тяги 10 по обичайці корпуса цистерни. Натяг стягуючого механізму 1 створюється за допомогою лебідки 4. Натяг тросів 13 регулюється шпильками 14, заведеними в траверси 11, 12. Конструкція притискного елемента 2 завдяки з'єднанню між собою чотирма болтами 24 утримуючої пластини 21, виконаної з відповідними різьбовими отворами 22, і пластини 17 з бонками 19, що мають напрямні отвори 20, дозволяє створити достатнє притискне зусилля, накласти притискний елемент 2 згідно закругленням циліндричної поверхні цистерни, концентрувати притискне зусилля в межах 250500кг на місці розгерметизації шляхом віджимання притискного елемента 2 від натяжних тросів 13. Пристрій може бути постачений додатковим механізмом натягу тросів 13 тяги 10 будь-якої конструкції (на Фіг. не показаний). Натяжні троси 13 можуть бути пофарбовані в різні кольори. 5 Комп’ютерна верстка O. Рябко 53624 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
