Замок піддатливості для металевого кріплення із спецпрофілю
Формула / Реферат
Замок піддатливості для кріплення із спецпрофілю, який містить скобу, гайки та планку, яка симетрично охоплює зовнішній елемент кріплення і має округлі сполучення днища та бокових поверхонь, а також бокових поверхонь та бокових полиць, які виконані з отвором під скобу та з направленою у бік встановлення гайки випуклістю у формі зрізаного циліндра, вісь якого направлена вздовж осі планки, який відрізняється тим, що на випуклості бокових полиць планки перпендикулярно до вертикальної осі отвору під скобу та співвісно з ним виконана площадка з плескатою поверхнею, площа якої не менша за площу торцевої опорної поверхні гайки.
Текст

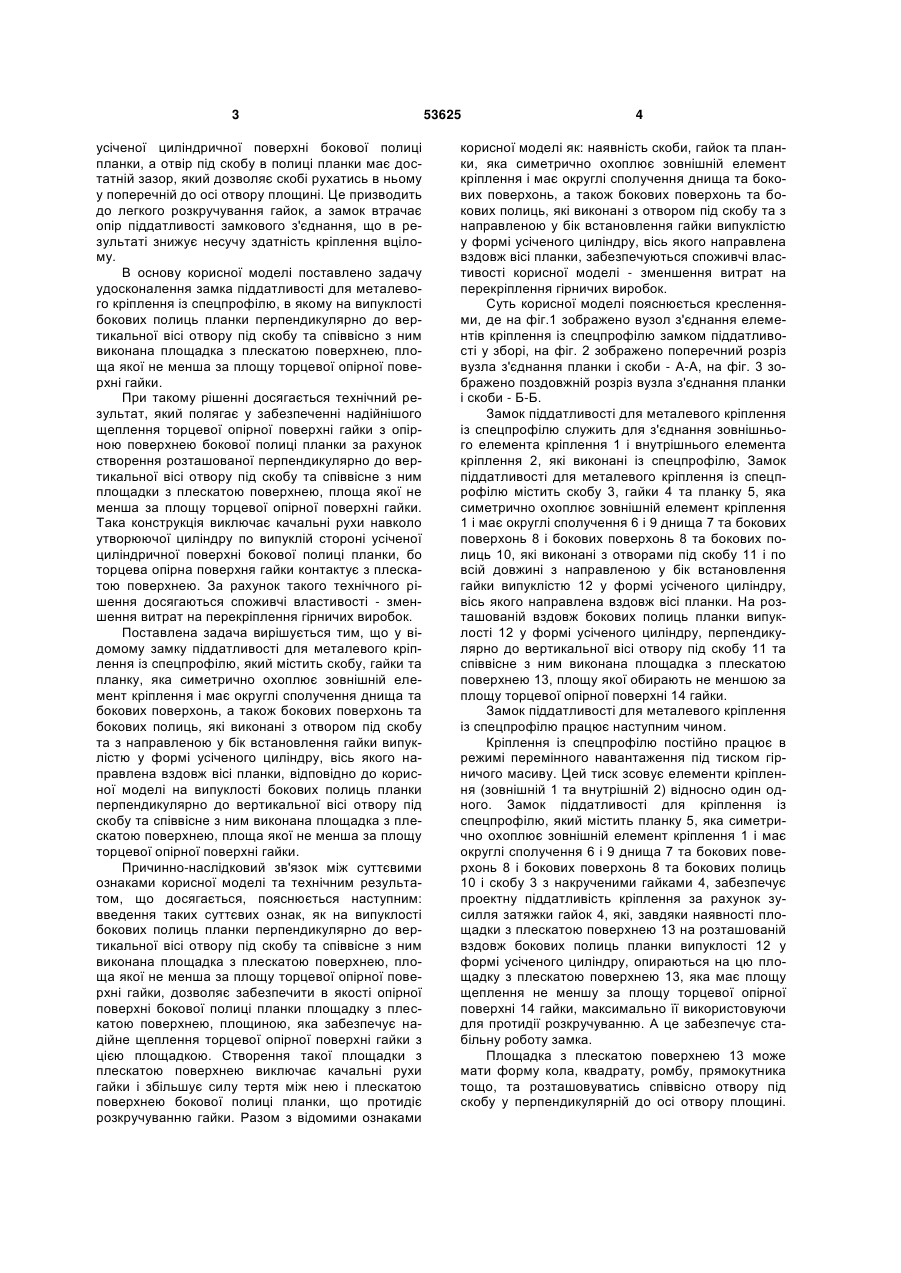

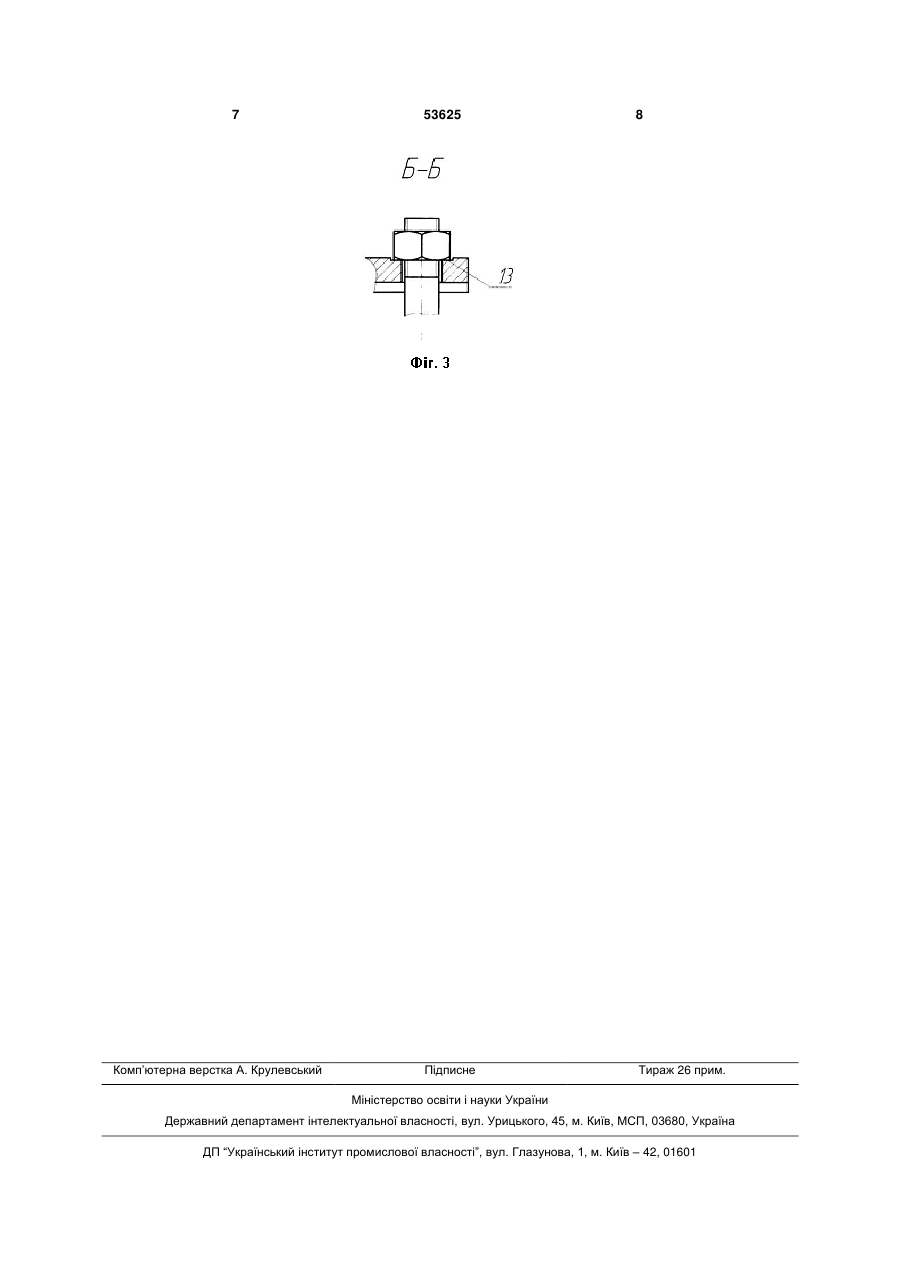

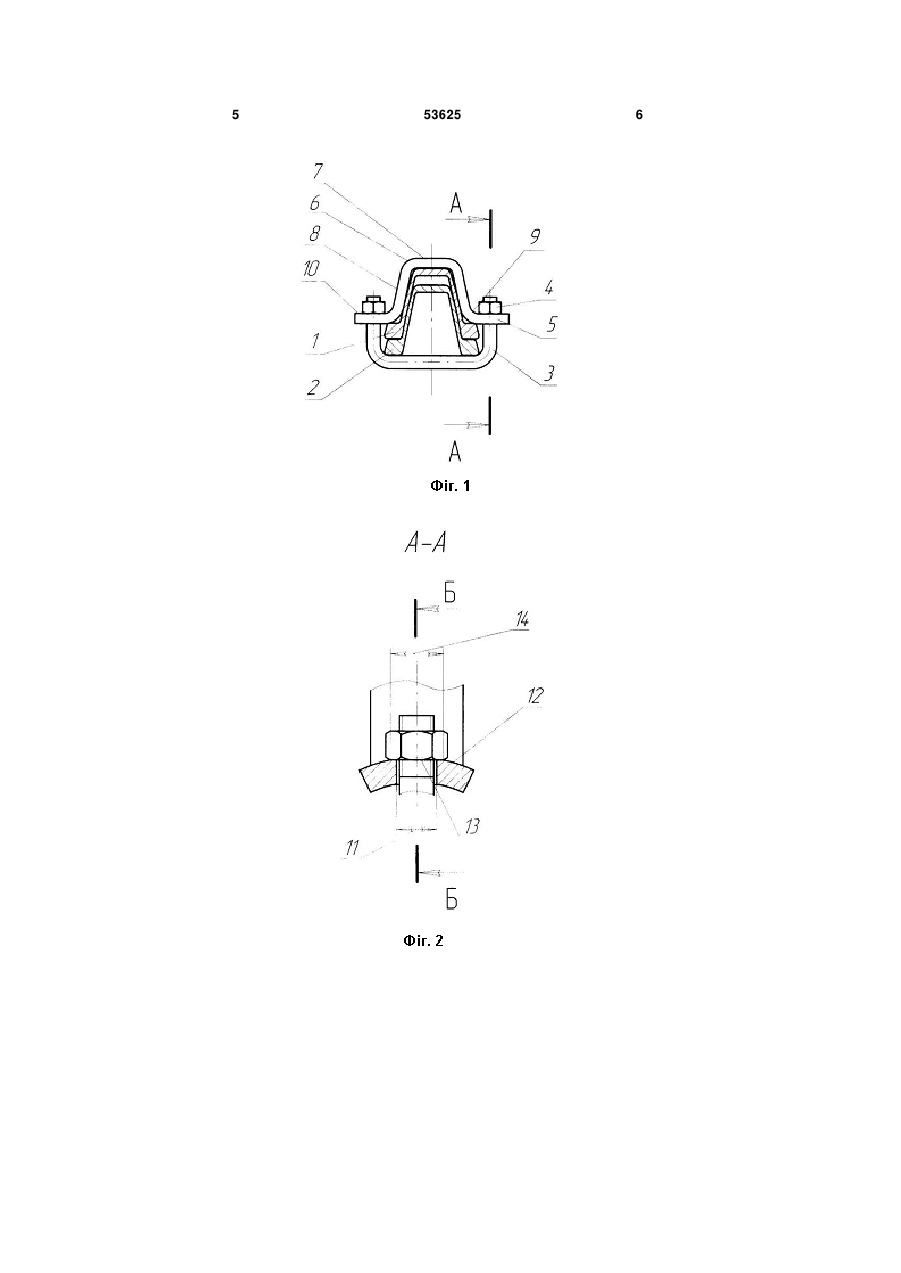

Замок піддатливості для кріплення із спецпрофілю, який містить скобу, гайки та планку, яка симетрично охоплює зовнішній елемент кріплення 3 усіченої циліндричної поверхні бокової полиці планки, а отвір під скобу в полиці планки має достатній зазор, який дозволяє скобі рухатись в ньому у поперечній до осі отвору площині. Це призводить до легкого розкручування гайок, а замок втрачає опір піддатливості замкового з'єднання, що в результаті знижує несучу здатність кріплення вцілому. В основу корисної моделі поставлено задачу удосконалення замка піддатливості для металевого кріплення із спецпрофілю, в якому на випуклості бокових полиць планки перпендикулярно до вертикальної вісі отвору під скобу та співвісно з ним виконана площадка з плескатою поверхнею, площа якої не менша за площу торцевої опірної поверхні гайки. При такому рішенні досягається технічний результат, який полягає у забезпеченні надійнішого щеплення торцевої опірної поверхні гайки з опірною поверхнею бокової полиці планки за рахунок створення розташованої перпендикулярно до вертикальної вісі отвору під скобу та співвісне з ним площадки з плескатою поверхнею, площа якої не менша за площу торцевої опірної поверхні гайки. Така конструкція виключає качальні рухи навколо утворюючої циліндру по випуклій стороні усіченої циліндричної поверхні бокової полиці планки, бо торцева опірна поверхня гайки контактує з плескатою поверхнею. За рахунок такого технічного рішення досягаються споживчі властивості - зменшення витрат на перекріплення гірничих виробок. Поставлена задача вирішується тим, що у відомому замку піддатливості для металевого кріплення із спецпрофілю, який містить скобу, гайки та планку, яка симетрично охоплює зовнішній елемент кріплення і має округлі сполучення днища та бокових поверхонь, а також бокових поверхонь та бокових полиць, які виконані з отвором під скобу та з направленою у бік встановлення гайки випуклістю у формі усіченого циліндру, вісь якого направлена вздовж вісі планки, відповідно до корисної моделі на випуклості бокових полиць планки перпендикулярно до вертикальної вісі отвору під скобу та співвісне з ним виконана площадка з плескатою поверхнею, площа якої не менша за площу торцевої опірної поверхні гайки. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та технічним результатом, що досягається, пояснюється наступним: введення таких суттєвих ознак, як на випуклості бокових полиць планки перпендикулярно до вертикальної вісі отвору під скобу та співвісне з ним виконана площадка з плескатою поверхнею, площа якої не менша за площу торцевої опірної поверхні гайки, дозволяє забезпечити в якості опірної поверхні бокової полиці планки площадку з плескатою поверхнею, площиною, яка забезпечує надійне щеплення торцевої опірної поверхні гайки з цією площадкою. Створення такої площадки з плескатою поверхнею виключає качальні рухи гайки і збільшує силу тертя між нею і плескатою поверхнею бокової полиці планки, що протидіє розкручуванню гайки. Разом з відомими ознаками 53625 4 корисної моделі як: наявність скоби, гайок та планки, яка симетрично охоплює зовнішній елемент кріплення і має округлі сполучення днища та бокових поверхонь, а також бокових поверхонь та бокових полиць, які виконані з отвором під скобу та з направленою у бік встановлення гайки випуклістю у формі усіченого циліндру, вісь якого направлена вздовж вісі планки, забезпечуються споживчі властивості корисної моделі - зменшення витрат на перекріплення гірничих виробок. Суть корисної моделі пояснюється кресленнями, де на фіг.1 зображено вузол з'єднання елементів кріплення із спецпрофілю замком піддатливості у зборі, на фіг. 2 зображено поперечний розріз вузла з'єднання планки і скоби - А-А, на фіг. 3 зображено поздовжній розріз вузла з'єднання планки і скоби - Б-Б. Замок піддатливості для металевого кріплення із спецпрофілю служить для з'єднання зовнішнього елемента кріплення 1 і внутрішнього елемента кріплення 2, які виконані із спецпрофілю, Замок піддатливості для металевого кріплення із спецпрофілю містить скобу 3, гайки 4 та планку 5, яка симетрично охоплює зовнішній елемент кріплення 1 і має округлі сполучення 6 і 9 днища 7 та бокових поверхонь 8 і бокових поверхонь 8 та бокових полиць 10, які виконані з отворами під скобу 11 і по всій довжині з направленою у бік встановлення гайки випуклістю 12 у формі усіченого циліндру, вісь якого направлена вздовж вісі планки. На розташованій вздовж бокових полиць планки випуклості 12 у формі усіченого циліндру, перпендикулярно до вертикальної вісі отвору під скобу 11 та співвісне з ним виконана площадка з плескатою поверхнею 13, площу якої обирають не меншою за площу торцевої опірної поверхні 14 гайки. Замок піддатливості для металевого кріплення із спецпрофілю працює наступним чином. Кріплення із спецпрофілю постійно працює в режимі перемінного навантаження під тиском гірничого масиву. Цей тиск зсовує елементи кріплення (зовнішній 1 та внутрішній 2) відносно один одного. Замок піддатливості для кріплення із спецпрофілю, який містить планку 5, яка симетрично охоплює зовнішній елемент кріплення 1 і має округлі сполучення 6 і 9 днища 7 та бокових поверхонь 8 і бокових поверхонь 8 та бокових полиць 10 і скобу 3 з накрученими гайками 4, забезпечує проектну піддатливість кріплення за рахунок зусилля затяжки гайок 4, які, завдяки наявності площадки з плескатою поверхнею 13 на розташованій вздовж бокових полиць планки випуклості 12 у формі усіченого циліндру, опираються на цю площадку з плескатою поверхнею 13, яка має площу щеплення не меншу за площу торцевої опірної поверхні 14 гайки, максимально її використовуючи для протидії розкручуванню. А це забезпечує стабільну роботу замка. Площадка з плескатою поверхнею 13 може мати форму кола, квадрату, ромбу, прямокутника тощо, та розташовуватись співвісно отвору під скобу у перпендикулярній до осі отвору площині. 5 53625 6 7 Комп’ютерна верстка А. Крулевський 53625 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюYielding lock for metal support made of special section
Автори англійськоюShabratskyi Oleksandr Volodymyrovych
Назва патенту російськоюЗамок податливости для металлической крепи из спецпрофиля
Автори російськоюШабрацкий Александр Владимирович
МПК / Мітки
МПК: E21D 11/00
Мітки: замок, піддатливості, кріплення, спецпрофілю, металевого
