Пристрій для видалення гички коренеплодів

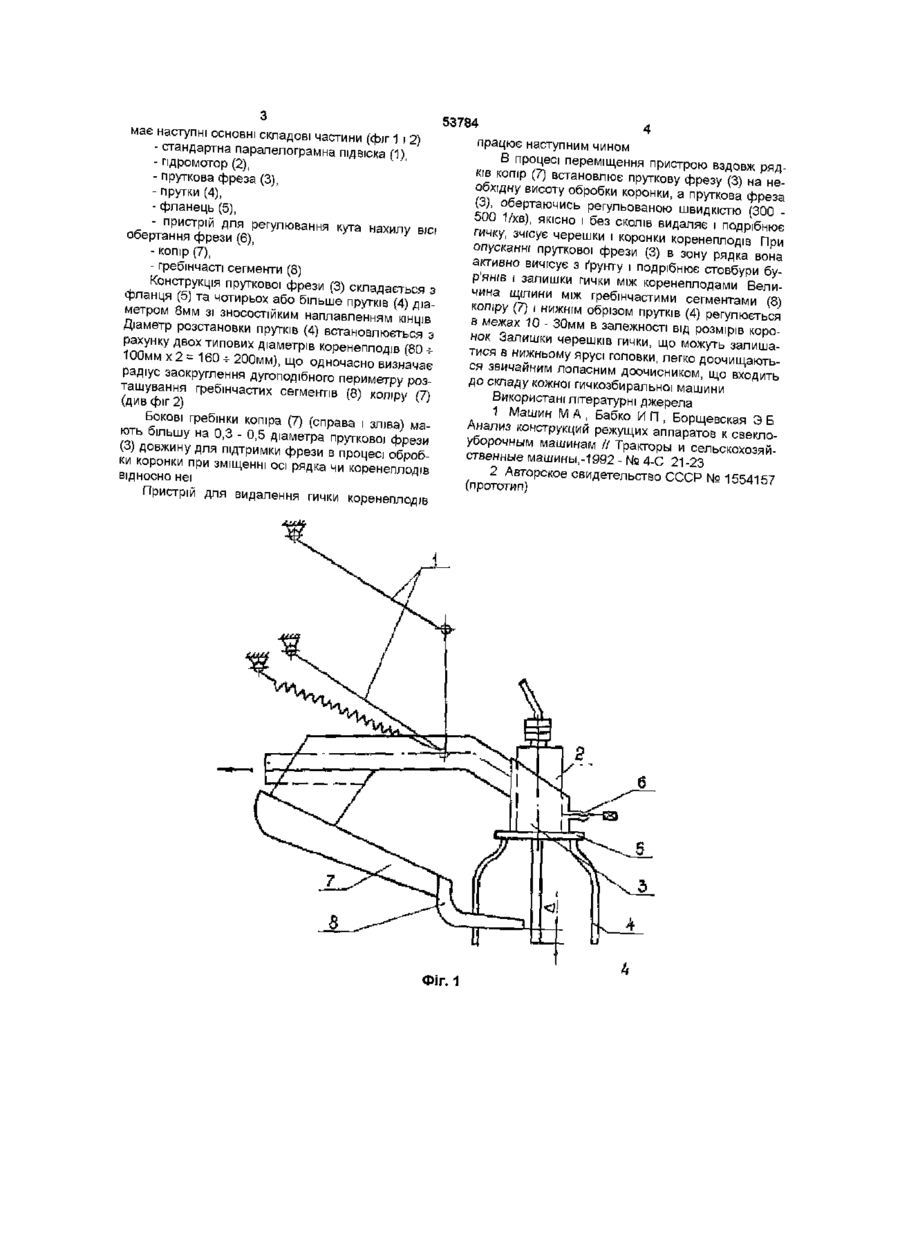

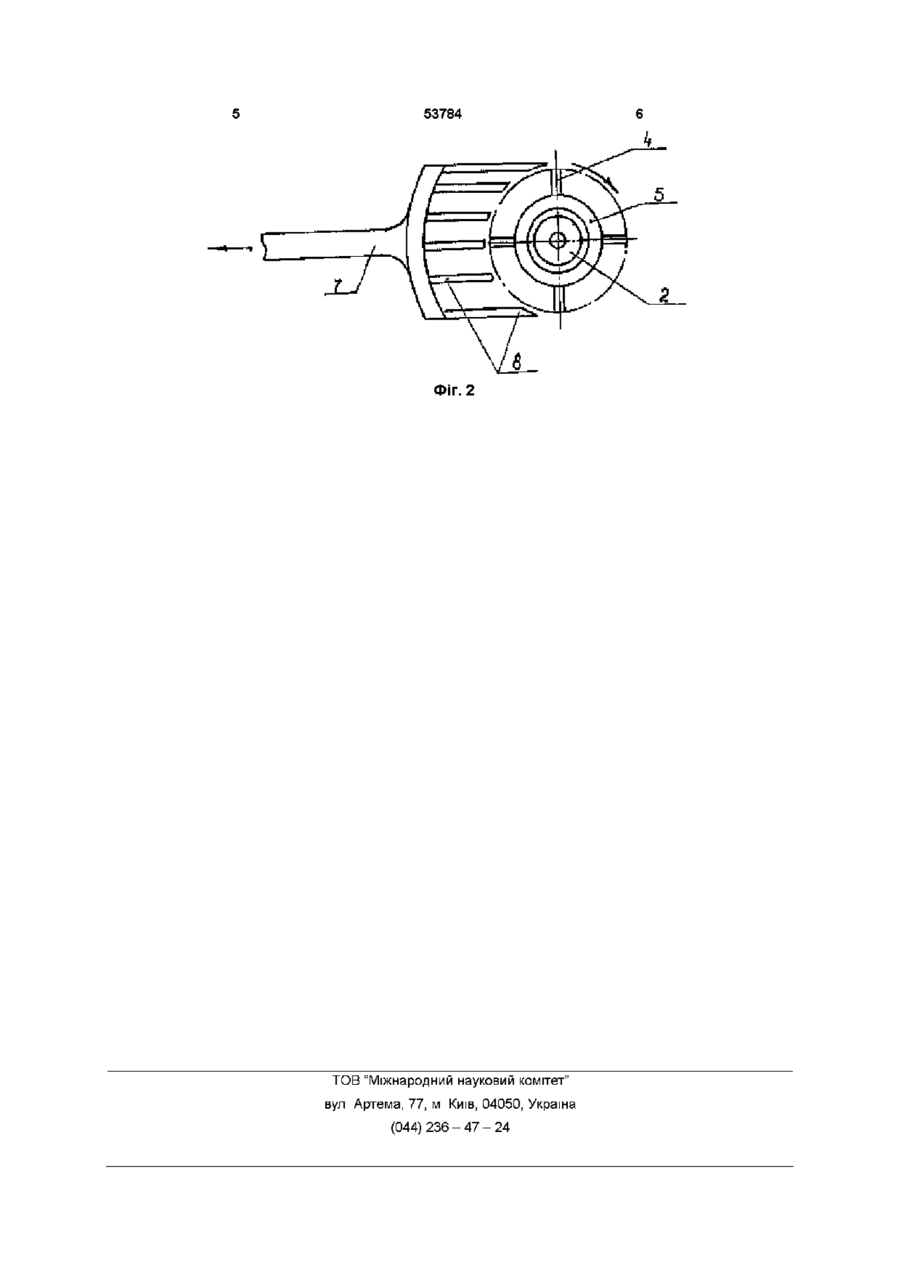

1 Пристрій для видалення гички коренеплодів, встановлений на стандартній паралелограмній ПІДВІСЦІ, виконаний у вигляді пруткової Винахід відноситься до сільськогосподарського машинобудування, зокрема, до пристроїв для очищення головок коренеплодів від листостебельноі маси (гички) ВІДОМІ пристрої для обрізування цукрових буряків [1] з дисковими (БМ-6А) і пасивними черенковими ножами (переважно на всіх європейських збиральних комбайнах) мають суттєві недоліки, які полягають в значній протяжності котра з ножем( 300 - 350 і більше мм), що затрудняє копіювання різних по висоті головок коренеплодів, які розміщені з кроком 200 - 350мм, призводить до сколів поверхні зрізу (6 - 12%) і незадовільного видалення у 10 - 15% коренеплодів їх верхньої частиникоронки Крім того, ножі, особливо пасивні, також забиваються стеблами бур'янів та прив'яленою гичкою, особливо в зволожених умовах, та затуплюються Найбільш близькою до усунення вказаних недоліків є конструкція апарату з пдроприводом активних дискових ножів [2] Ця конструкція монтується на паралелогранній ПІДВІСЦІ і включат в себе полозковий копер і дисковий ніж з приводом від гідромотора Недоліками даної конструкції є протяжність котру, що затрудняє копіювання різних по висоті головок коренеплодів, а зменшення зазору між поверхнею поля і дисковим ножем призводить до збільшення травмування коренеплодів і опору тертя, що призводить до збільшення розпилення ґрунту і суттєво фрези з вертикальною віссю обертання, який відрізняється тим, що фреза утворена чотирма або більше вертикальними прутками, закріпленими на фланці, який оснащений пдроприводом і пристроєм для регулювання товщини видалення головки коренеплоду та кута нахилу осі обертання в бік, протилежний поступальному руху пристрою 2 Пристрій по п 1 , який відрізняється тим, що оснащений гребінчастим копіром, який має дугоподібну форму, заокруглену в горизонтальній площині по радіусу фрези, і має видовжені справа і зліва гребінки, які охоплюють 0,5 діаметра фрези зменшує надійність пристрою Задача винаходу - підвищення якості і надійності виконання технологічного процесу видалення гички за рахунок удосконалення конструкції пристрою для видалення гички коренеплодів Ця задача досягається за рахунок того, що пропонується конструкція пристрою для видалення гички коренеплодів на стандартній паралелогранній підставці і являє собою пруткову фрезу з вертикальною віссю обертання, яка утворена чотирма або більше вертикальними прудками, закріпленими на фланці, до якого приєднані вісь провідного гідромотора, яка має достатню регульовану швидкість обертання (300 - 500 1/хв), а також пристрій для регулювання кута нахилу осі обертання фрези в бік, протилежний поступальному руху пристрою, що дозволяє покращити видалення гички і коронки з головок коренеплодів і стовбурів буряків в рядку і запобігає забиванню і сколам поверхні зрізу Крім того, з метою кращого копіювання головок коренеплодів і зменшення сколів пристрій для видалення гички коренеплодів оснащено гребінчастим копіром, що має дугоподібну форму заокруглену в горизонтальній площині по радіусу фрези і має видавлені справа і зліва гребінки, які охоплюють 0,5 діаметра фрези На фіг 1 представлено пристрій для видалення гички коренеплодів, загальний вигляд, на фіг 2 те ж саме, вигляд зверху Пристрій для видалення гички коренеплодів О 00 со ю має наступні основні складові частини (фіг 1 - стандартна паралелограмна підвіска m - гідромотор (2), - пруткова фреза (3), - прутки (4), - фланець (5), 53784 2) працює наступним чином В процесі переміщення пристрою вздовж рядків копір (7) встановлює пруткову фрезу (3) на н2обх,дну висоту обробки коронки, а пруткова фреза їїп Д а ю ч и с ь регульованою швидкістю (300 - копір (7), - гребінчасті сегменти (8) " л и струкція пруткової фрези (3) складається з (5) та чотирьох або більше прутків (4) діаметром 8мм з, зносостійким наплавленням КІНЦІВ Діаметр розстановки прутків (4) встановлюється з рахунку двох типових діаметрів коренеплодів (80 ЮОмм х 2 = 160 * 200мм), що одночасно визначає т Р а ^ і У в ^ н Г Р У : Г Г и Н Я . 5 Г 0 П 0 Д і б Н 0 Г ° П Є Р и м е т РУ Р°з 8) котру (7) ) Бокові гребінки котра (7) (справа і зліва) мають більшу на 0,3 - 0,5 діаметра прутково, фрези 3) довжину для підтримки фрези в процес, оброб "НГ Р И З Щ Н СІ РЯ М ЄЖ І ° Пристрій для видалення гички коренеплодів ФІГ. 1 ) ] ЯКІСН ™1 ° ' б Є З С К 0 Л І В В И д а л я є ' подрібнює гичку, зчісує черешки і коронки коренеплодів При опусканні прутково, фрези (3) в зону рядка вона активно вичісує з ґрунту , подр,бнює стовбури бу рянів і залишки гички між коренеплодами ВелиKomnvm" 1 " 1 1 М ' Ж г Р е б | н ч а с ™ и сегментами (8) в межах 1ПНИ?ПІМ ОбР ЗОМ П р у г к і в (4) ' Регулюється в межах 10 - 30мм в залежності від розмірів коронок Залишки черешків гички, що можуть залишатися в нижньому ярусі головки, легко доочищаються звичайним лопасним доочисником, що входить до с т а д у кожної гичкозбиральної машини Використані літературні джерела 1 Машин М А , Бабко И П , Борщевская Э Б Анализ конструкций режущих аппаратов к свеклоуборочным машинам // Тракторы и сельскохозяйственные машины,-1992 - № 4-С 21-23 2 Авторское свидетельство СССР № (прототип) 53784 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044) 236 - 47 - 24
