Очисник головок коренеплодів від залишків гички

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 30529

Опубліковано: 15.11.2000

Автори: Саєнко Анатолій Васильович, Зиков Павло Юрійович, Орехівський Володимир Данилович, Войтюк Дмитро Григорович, Сіпливець Олександр Олексійович, Подоляка Роман Володимирович, Булгаков Володимир Михайлович, Березовий Микола Георгійович

Завантажити PDF файл.

Формула / Реферат

2. Очисник головок коренеплодів по п.1, який відрізняється тим, що вздовж периферії дисків виконано ряд отворів.

Текст

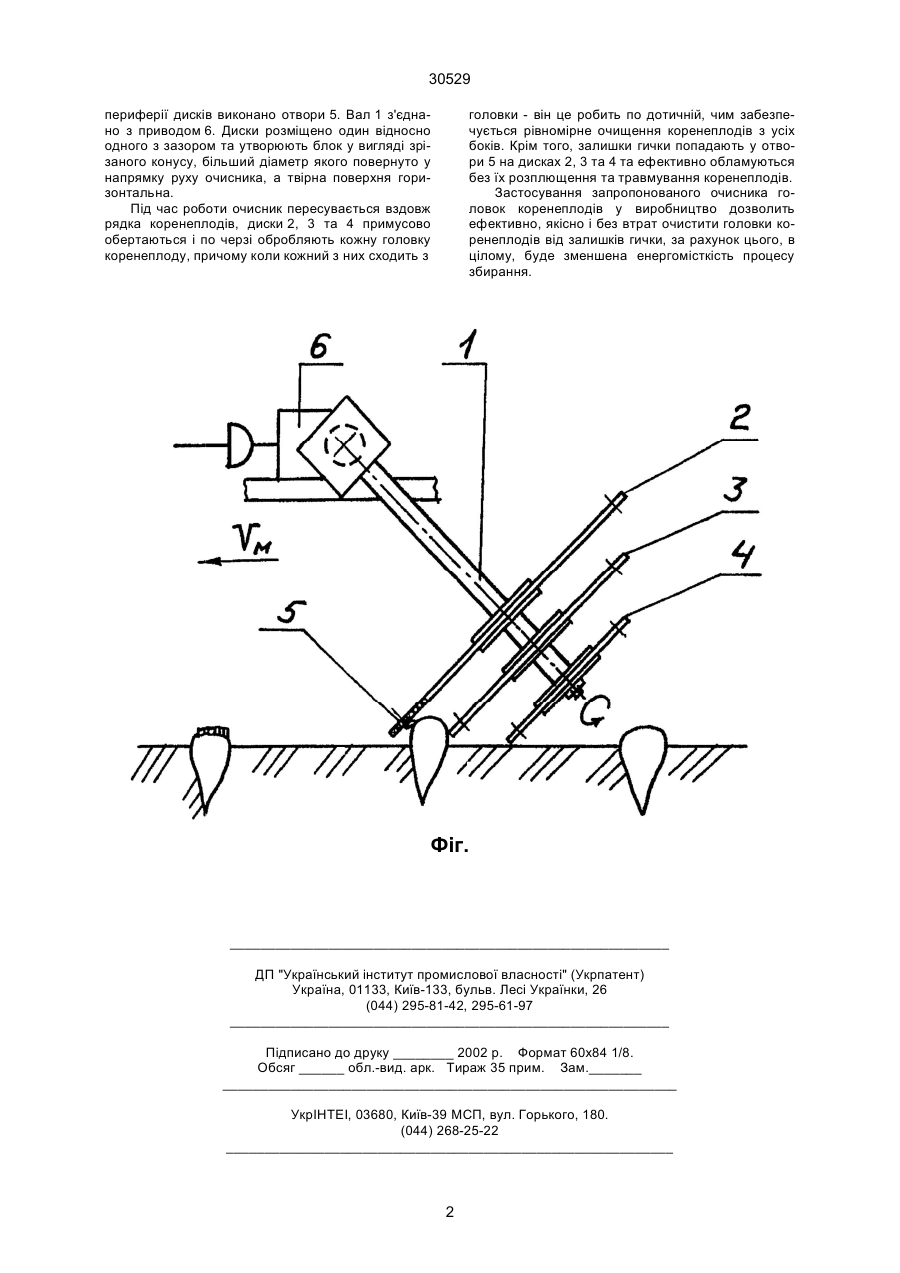

1. Очисник головок коренеплодів від залишків гички, який має блок очисних елементів у вигляді зрізаного конусу, набраний з еластичних дисків різного діаметру, причому твірна його у нижній зоні розміщена горизонтально, який відрізняється тим, що, блок встановлено на похилому у повздовжньо-вертикальній площині консольному приводному валі, причому менший діаметр цього блоку повернутий до консольного кінця валу. 2. Очисник головок коренеплодів по п. 1, який відрізняється тим, що вздовж периферії дисків виконано ряд отворів. (19) (21) 98052650 (22) 21.05.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Булгаков Володимир Михайлович, Войтюк Дмитро Григорович, Зиков Павло Юрійович, Орехівський Володимир Данилович, Березовий Микола Георгійович, Сіпливець Олександр Олексійович, Саєнко Анатолій Васильович, Подоляка Роман Володимирович (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 30529 периферії дисків виконано отвори 5. Вал 1 з'єднано з приводом 6. Диски розміщено один відносно одного з зазором та утворюють блок у вигляді зрізаного конусу, більший діаметр якого повернуто у напрямку руху очисника, а твірна поверхня горизонтальна. Під час роботи очисник пересувається вздовж рядка коренеплодів, диски 2, 3 та 4 примусово обертаються і по черзі обробляють кожну головку коренеплоду, причому коли кожний з них сходить з головки - він це робить по дотичній, чим забезпечується рівномірне очищення коренеплодів з усіх боків. Крім того, залишки гички попадають у отвори 5 на дисках 2, 3 та 4 та ефективно обламуються без їх розплющення та травмування коренеплодів. Застосування запропонованого очисника головок коренеплодів у виробництво дозволить ефективно, якісно і без втрат очистити головки коренеплодів від залишків гички, за рахунок цього, в цілому, буде зменшена енергомісткість процесу збирання. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2

Дивитися

Додаткова інформація

Назва патенту англійською

Cleaner of root heads from tops remains

Автори англійською

Bulhakov Volodymyr Mykhailovych, Voitiuk Dmytro Hryhorovych, Zykov Pavlo Yuriiovych, Zykov Pavlo Yuriyovych, Оrекhіvsкуі Volodymyr Danylovych, Berezovyi Mykola Heorhiiovych, Siplyvets Oleksandr Oleksiiovych, Saienko Anatolii Vasyliovych, Podoliaka Roman Volodymyrovych

Назва патенту російською

Очиститель головок корнеплодов от остатков ботвы

Автори російською

Булгаков Владимир Михайлович, Войтюк Дмитрий Григорьевич, Зыков Павел Юрьевич, Ореховский Владимир Данилович, Березовый Николай Георгиевич, Сипливец Александр Алексеевич, Саенко Анатолий Васильевич, Подоляка Роман Владимирович

МПК / Мітки

МПК: A01D 23/02

Мітки: головок, гички, коренеплодів, очисник, залишків
