Пристрій для відокремлення гички від коренеплодів

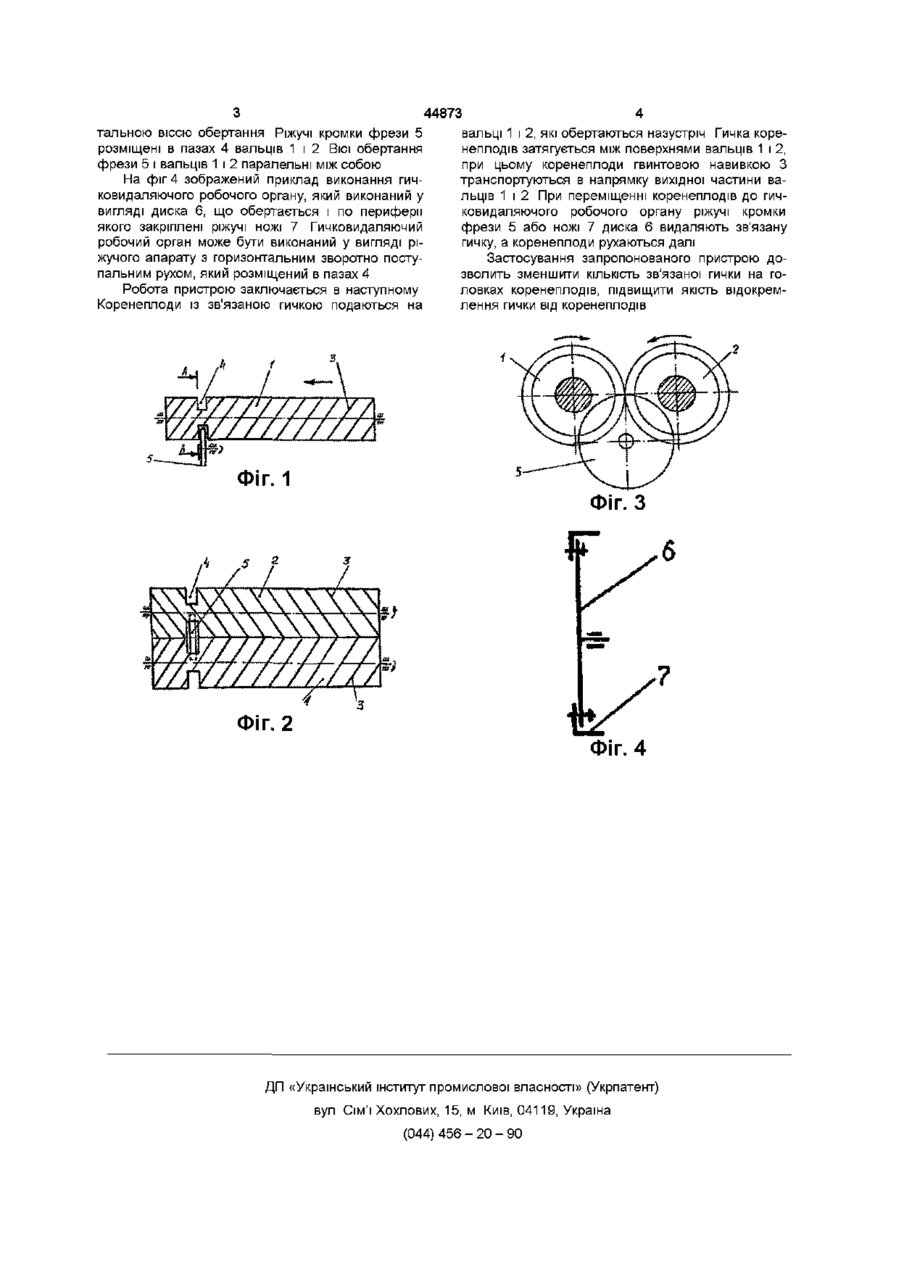

Пристрій для відокремлення гички від коренеплодів, який містить пару вальців із зустрічним обертанням, один з яких виконаний з правосторонньою, а другий - з лівосторонньою навивкою, і встановлений знизу під вальцями в їх ВИХІДНІЙ частині гичковидаляючий апарат з різальними кромками, який відрізняється тим, що на вальцях в їх ВИХІДНІЙ частині виконані поперечні СПІВВІСНІ пази, а різальні кромки гичковидаляючого апарата розміщені в цих пазах налості цей пристрій не здатний повністю видаляти гичку з головок коренеплодів, а на головках коренеплодів залишаються рештки гички, висота яких приблизно рівна двом третім діаметра вальців Такі коренеплоди вимагають затрати ручної праці для доочищення головок від гички для тривалого зберігання Винаходом поставлене завдання підвищити якість відокремлення гички від коренеплодів Для досягнення цього пропонується пристрій для відокремлення гички від коренеплодів, який містить пару вальців із зустрічним обертанням, один з яких виконаний з правосторонньою, а другий - з лівосторонньою навивкою, і встановлений знизу під вальцями в їх ВИХІДНІЙ частині гичковидаляючий апарат з ріжучими кромками, на вальцях в їх ВИХІДНІЙ частині виконані поперечні СПІВВІ сні пази, а ріжучі кромки гичковидаляючого апарату розміщені в цих пазах На фіг 1 зображена конструктивна схема пристрою для відокремлення гички від коренеплодів, вигляд спереду, на фіг 2 - вигляд зверху, на фіг З переріз А - А фіг1, на фіг 4 - приклад виконання гичковидаляючого робочого органу Пристрій для відокремлення гички від коренеплодів містить пару, з можливістю зустрічного обертання, вальців 1 і 2 Валець 1 має правосторонню, а валець 2 - лівосторонню гвинтові навивки З, виконані із еластичного матеріалу На вальцях 1 і 2 в їх ВИХІДНІЙ частині виконані поперечні СПІВВІСНІ пази 4 Знизу під вальцями 1 і 2 встановлений гичковидаляючий апарат у вигляді фрези 5 з горизон О со 00 44873 тальною віссю обертання Ріжучі кромки фрези 5 розміщені в пазах 4 вальців 1 і 2 ВІСІ обертання фрези 5 і вальців 1 і 2 паралельні між собою На фіг 4 зображений приклад виконання гичковидаляючого робочого органу, який виконаний у вигляді диска 6, що обертається і по периферії якого закріплені ріжучі ножі 7 Гичковидаляючий робочий орган може бути виконаний у вигляді ріжучого апарату з горизонтальним зворотно поступальним рухом, який розміщений в пазах 4 Робота пристрою заключається в наступному Коренеплоди із зв'язаною гичкою подаються на вальці 1 і 2, які обертаються назустріч Гичка коренеплодів затягується між поверхнями вальців 1 і 2, при цьому коренеплоди гвинтовою навивкою З транспортуються в напрямку вихідної частини вальців 1 і 2 При переміщенні коренеплодів до гичковидаляючого робочого органу ріжучі кромки фрези 5 або ножі 7 диска 6 видаляють зв'язану гичку, а коренеплоди рухаються далі Застосування запропонованого пристрою дозволить зменшити КІЛЬКІСТЬ зв'язаної гички на головках коренеплодів, підвищити якість відокремлення гички від коренеплодів Фіг. 1 Фіг. 2 Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
