Дисмембратор

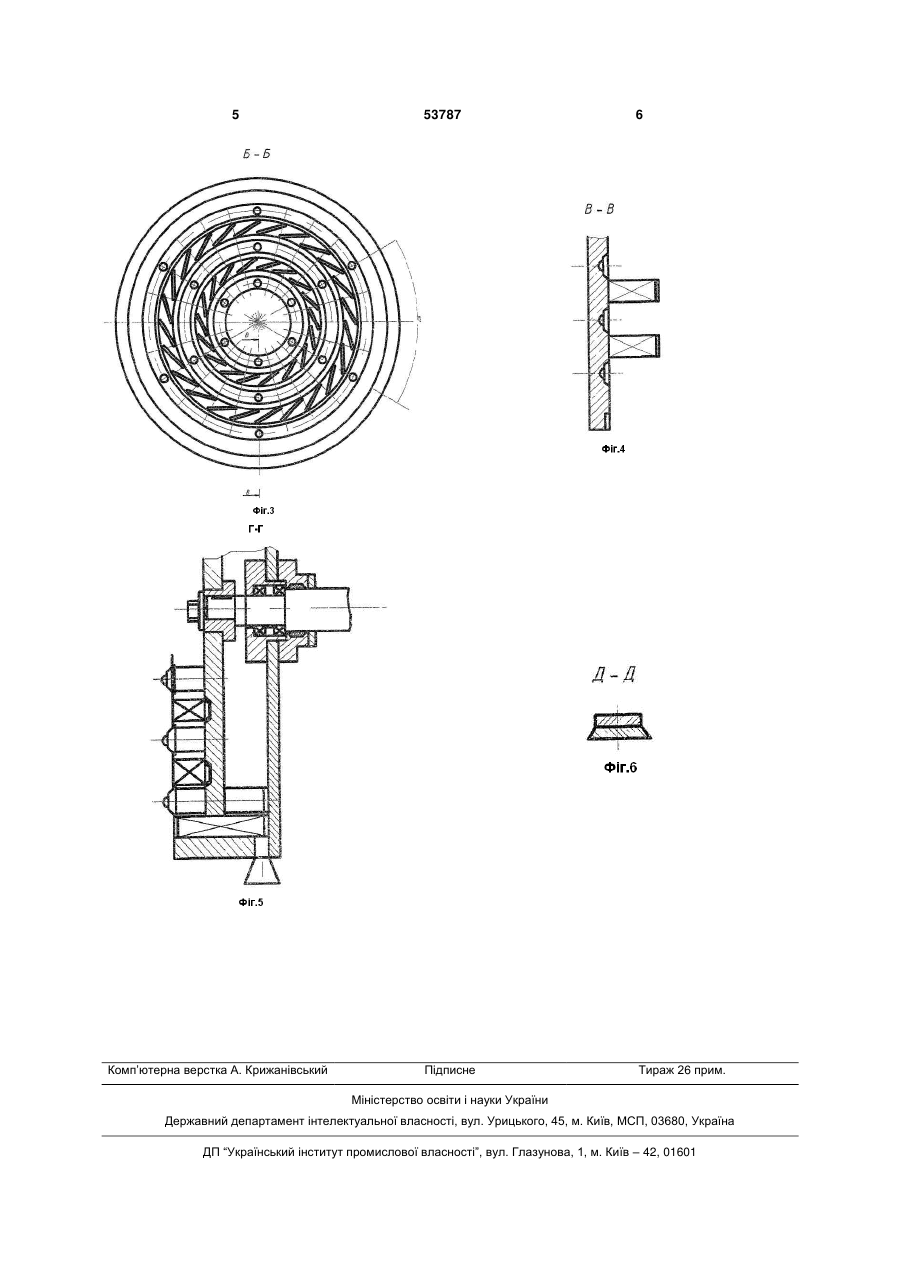

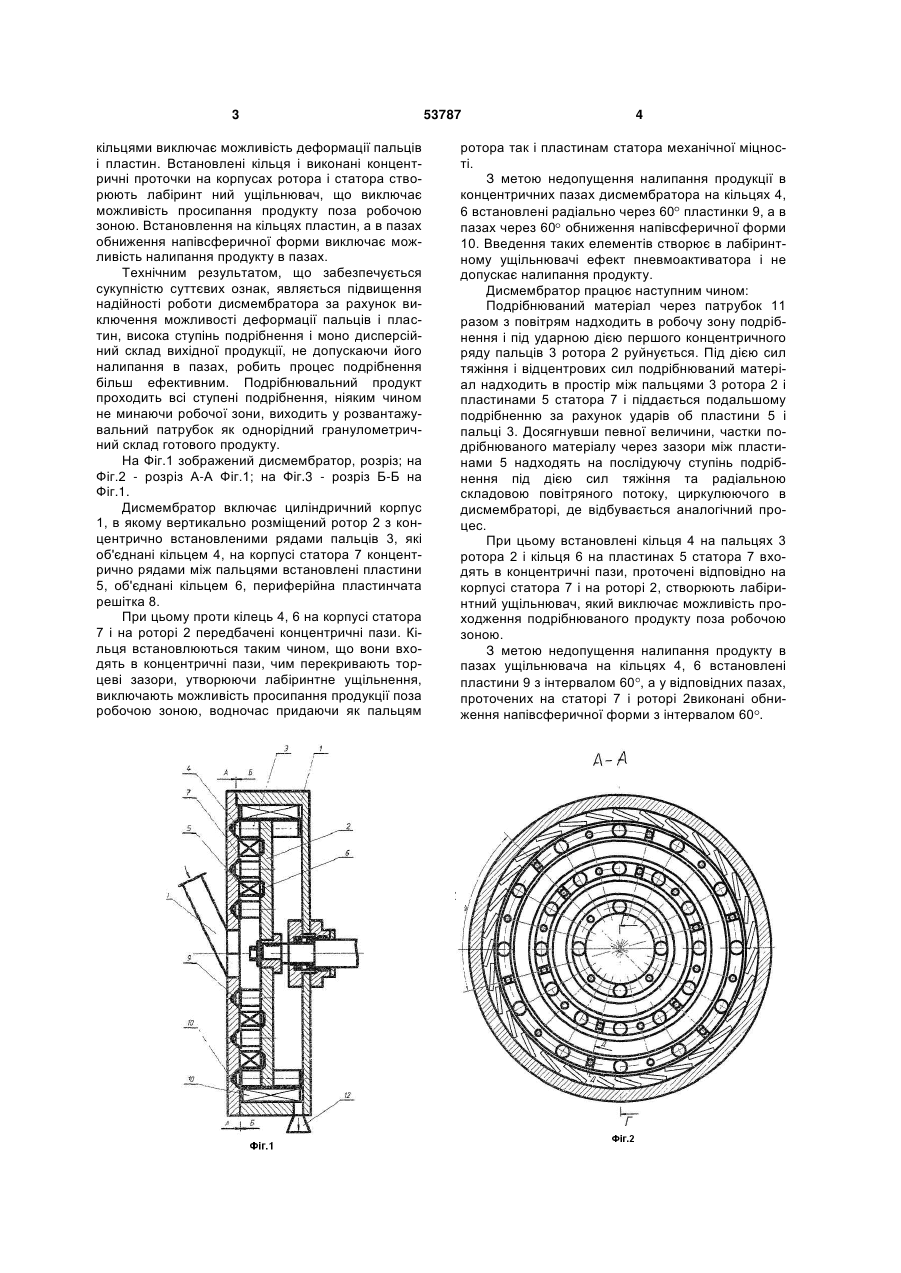

1. Дисмембратор, що включає циліндричний корпус, вертикально розміщений в ньому ротор з концентрично встановленими рядами пальців, об'єднаних кільцем, між якими розміщені пластини статора, об'єднані кільцем, завантажувальний і розвантажувальний патрубки, який відрізняється 3 кільцями виключає можливість деформації пальців і пластин. Встановлені кільця і виконані концентричні проточки на корпусах ротора і статора створюють лабіринт ний ущільнювач, що виключає можливість просипання продукту поза робочою зоною. Встановлення на кільцях пластин, а в пазах обниження напівсферичної форми виключає можливість налипання продукту в пазах. Технічним результатом, що забезпечується сукупністю суттєвих ознак, являється підвищення надійності роботи дисмембратора за рахунок виключення можливості деформації пальців і пластин, висока ступінь подрібнення і моно дисперсійний склад вихідної продукції, не допускаючи його налипання в пазах, робить процес подрібнення більш ефективним. Подрібнювальний продукт проходить всі ступені подрібнення, ніяким чином не минаючи робочої зони, виходить у розвантажувальний патрубок як однорідний гранулометричний склад готового продукту. На Фіг.1 зображений дисмембратор, розріз; на Фіг.2 - розріз А-А Фіг.1; на Фіг.3 - розріз Б-Б на Фіг.1. Дисмембратор включає циліндричний корпус 1, в якому вертикально розміщений ротор 2 з концентрично встановленими рядами пальців 3, які об'єднані кільцем 4, на корпусі статора 7 концентрично рядами між пальцями встановлені пластини 5, об'єднані кільцем 6, периферійна пластинчата решітка 8. При цьому проти кілець 4, 6 на корпусі статора 7 і на роторі 2 передбачені концентричні пази. Кільця встановлюються таким чином, що вони входять в концентричні пази, чим перекривають торцеві зазори, утворюючи лабіринтне ущільнення, виключають можливість просипання продукції поза робочою зоною, водночас придаючи як пальцям 53787 4 ротора так і пластинам статора механічної міцності. З метою недопущення налипання продукції в концентричних пазах дисмембратора на кільцях 4, 6 встановлені радіально через 60 пластинки 9, а в пазах через 60 обниження напівсферичної форми 10. Введення таких елементів створює в лабіринтному ущільнювачі ефект пневмоактиватора і не допускає налипання продукту. Дисмембратор працює наступним чином: Подрібнюваний матеріал через патрубок 11 разом з повітрям надходить в робочу зону подрібнення і під ударною дією першого концентричного ряду пальців 3 ротора 2 руйнується. Під дією сил тяжіння і відцентрових сил подрібнюваний матеріал надходить в простір між пальцями 3 ротора 2 і пластинами 5 статора 7 і піддається подальшому подрібненню за рахунок ударів об пластини 5 і пальці 3. Досягнувши певної величини, частки подрібнюваного матеріалу через зазори між пластинами 5 надходять на послідуючу ступінь подрібнення під дією сил тяжіння та радіальною складовою повітряного потоку, циркулюючого в дисмембраторі, де відбувається аналогічний процес. При цьому встановлені кільця 4 на пальцях 3 ротора 2 і кільця 6 на пластинах 5 статора 7 входять в концентричні пази, проточені відповідно на корпусі статора 7 і на роторі 2, створюють лабіринтний ущільнювач, який виключає можливість проходження подрібнюваного продукту поза робочою зоною. З метою недопущення налипання продукту в пазах ущільнювача на кільцях 4, 6 встановлені пластини 9 з інтервалом 60 , а у відповідних пазах, проточених на статорі 7 і роторі 2виконані обниження напівсферичної форми з інтервалом 60 . 5 Комп’ютерна верстка А. Крижанівський 53787 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
