Здрібнювач для крихких, напівкрихких та термопластичних матеріалів

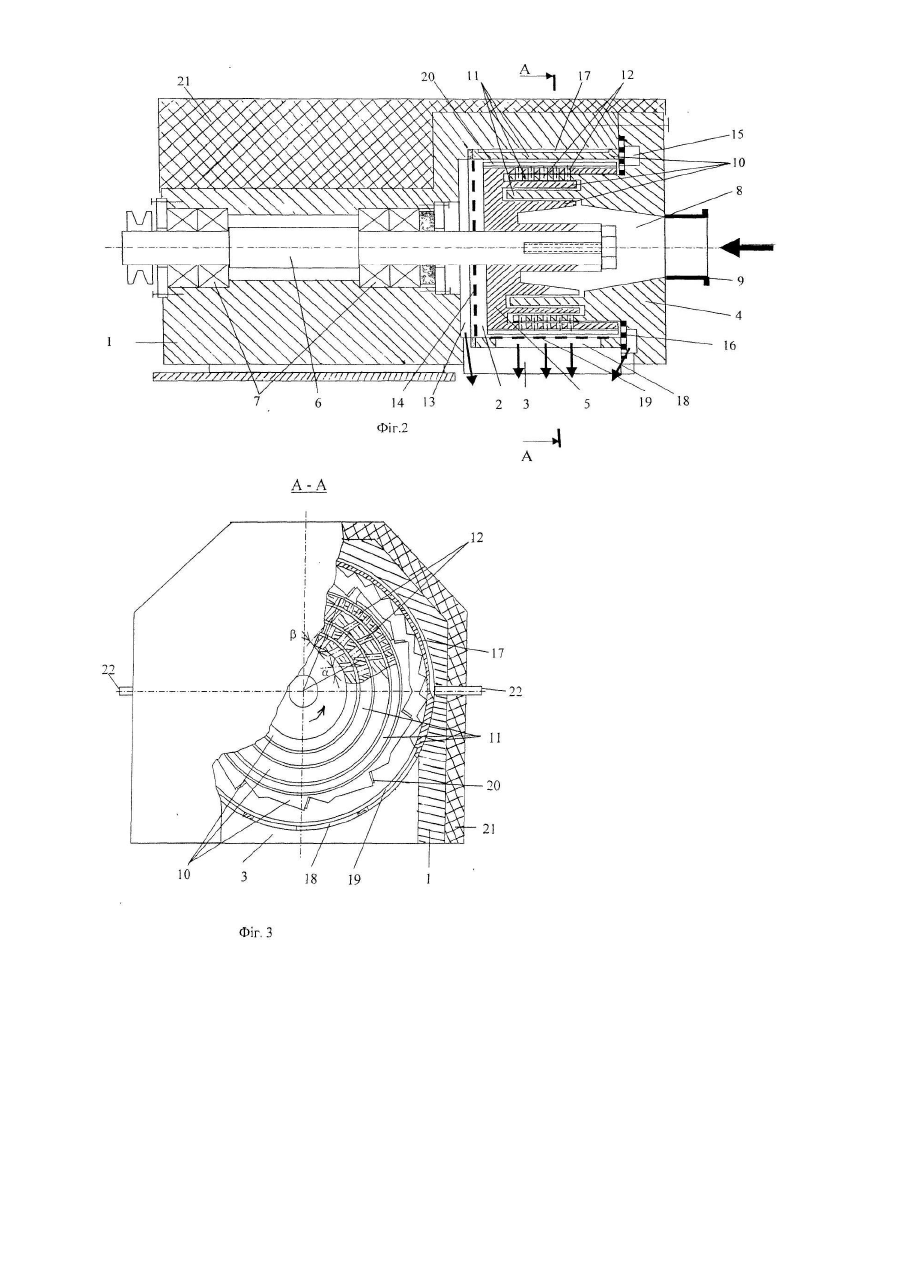

1. Здрібнювач для крихких, напівкрихких та термопластичних матеріалів, що включає корпус з камерою здрібнення, у нижній частині якої виконано вікно для виходу готового продукту, статор з центральним каналом для подання вихідного матеріалу та ротор, які містять перфоровані, концентрично розташовані циліндри, при цьому циліндри статора розміщені між циліндрами ротора з зазором, пересічення перфорації з поверхнями циліндрів створюють різальні кути, прохідний переріз перфорації зменшується у напрямку вивантаження, а їхня кількість збільшується, який відрізняється тим, що твірні різальних кутів сусідніх циліндрів ротора та статора розміщені паралельно, при цьому площини різання у пазах ротора мають кут нахилу у межах 0-15° у сторону, протилежну направленню обертання ротора, а пази статора направлені радіально, у зовнішньому циліндрі ротора та попередньому йому циліндрі статора виконані перфорації у вигляді циліндричних отворів, осі яких мають кут нахилу 0-15° у сторону, протилежну напрямку обертання ротора, при цьому сумарна площа перфорації у циліндрах статора і ротора збільшується у напрямку вивантаження, а зовнішня поверхня зовнішнього циліндра ротора обладнана вихороутворюючими лопатками, які виконані пласкими і/або з періодичним, щонайменше з одним напівперіодом, у радіальному і/або осьовому напрямках профілем і з твірною у вигляді ламаної, прямої або комбінованої періодичної лінії, і встановлені під кутом у діапазоні ±5° до радіуса ротора, і під кутом у діапазоні ±25° до твірної циліндра ротора, зовнішній циліндр статора встановлений усередині корпусу без зазору, а на усій його внутрішній поверхні або її частині виконані періодичні, щонайменше з одним напівперіодом, у тангенціальному і/або осьовому напрямках профілі з твірною у вигляді ламаної, прямої або комбінованої періодичної лінії, у непрофільованій його частині виконано щонайменше одне вікно для виходу готового продукту, перекрите класифікуючою сіткою і розміщене у вікні для виходу готового продукту, а на його зовнішній поверхні, контактуючій із стінкою корпусу, виконано паз, який разом із стінкою корпусу утворює порожнину для охолоджуючого агента, при цьому у корпусі виконані отвори для подання холодоагенту у цю порожнину і відводу із неї, у дні камери здрібнення виконана циліндрична порожнина з радіусом не меншим радіуса внутрішньої поверхні зовнішнього циліндра статора, яка перекрита класифікуючою сіткою і сполучена з вікном для виходу готового продукту, у статорі на рівні зовнішнього кільця ротора також виконана кільцева порожнина, перекрита класифікуючою сіткою і сполучена з вікном для виходу готового продукту.

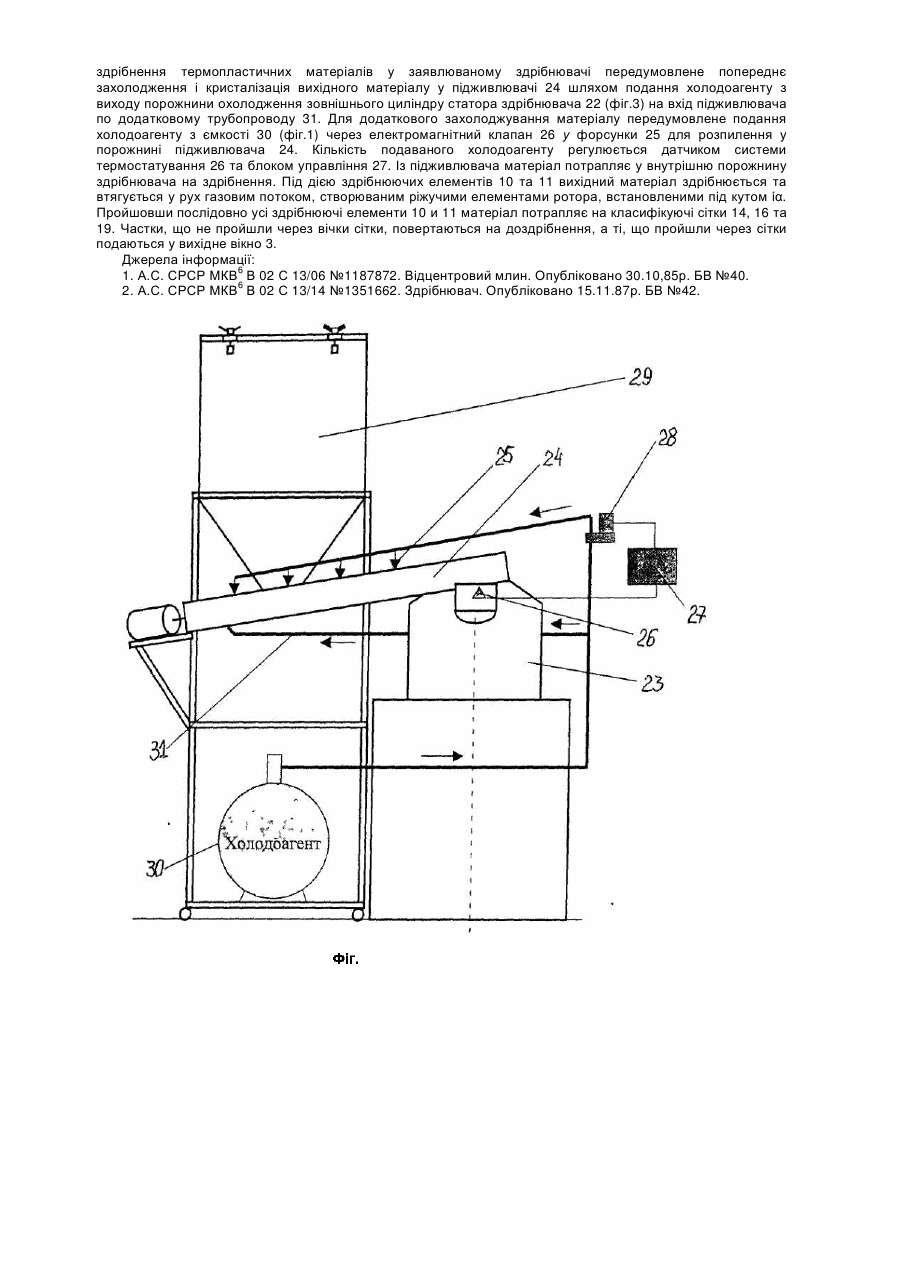

2. Здрібнювач для крихких, напівкрихких та термопластичних матеріалів за п. 1, який відрізняється тим, що він додатково обладнаний  підживлювачем, приєднаним до його входу, для подання вихідного продукту, уздовж осі підживлювача, на зовнішній поверхні кожуха встановлені форсунки подання холодоагенту, з'єднані через електромагнітний клапан з ємністю для зберігання холодоагенту та пристрій термостатування, що включає датчик температури, розміщений на виході з підживлювача, і блок управління, до якого підключений електромагнітний клапан.

3. Здрібнювач для крихких, напівкрихких та термопластичних матеріалів за п. 2, який відрізняється тим, що вихід порожнини охолодження зовнішнього циліндра статора з'єднаний трубопроводом з входом підживлювача.
