Чавун для виливниць
Номер патенту: 53977
Опубліковано: 17.02.2003
Автори: Черняк Олександр Борисович, Колотілкін Олег Борисович, Волчок Іван Петрович
Формула / Реферат
Чавун для виливниць, що містить вуглець, кремній, марганець і магній, який відрізняється тим, що чавун додатково містить нікель, хром, титан і ванадій при наступному співвідношенні компонентів, мас. %:
Вуглець
3,4-3,6
Кремній
1,8-2,2
Марганець
0,2-0,35
Хром
0,1-0,2
Нікель
0,1-0,2
Мідь
2,0-3,0
Титан
0,02-0,06
Ванадій
0,02-0,04
Магній
0,04-0,06
Залізо
решта.
Текст

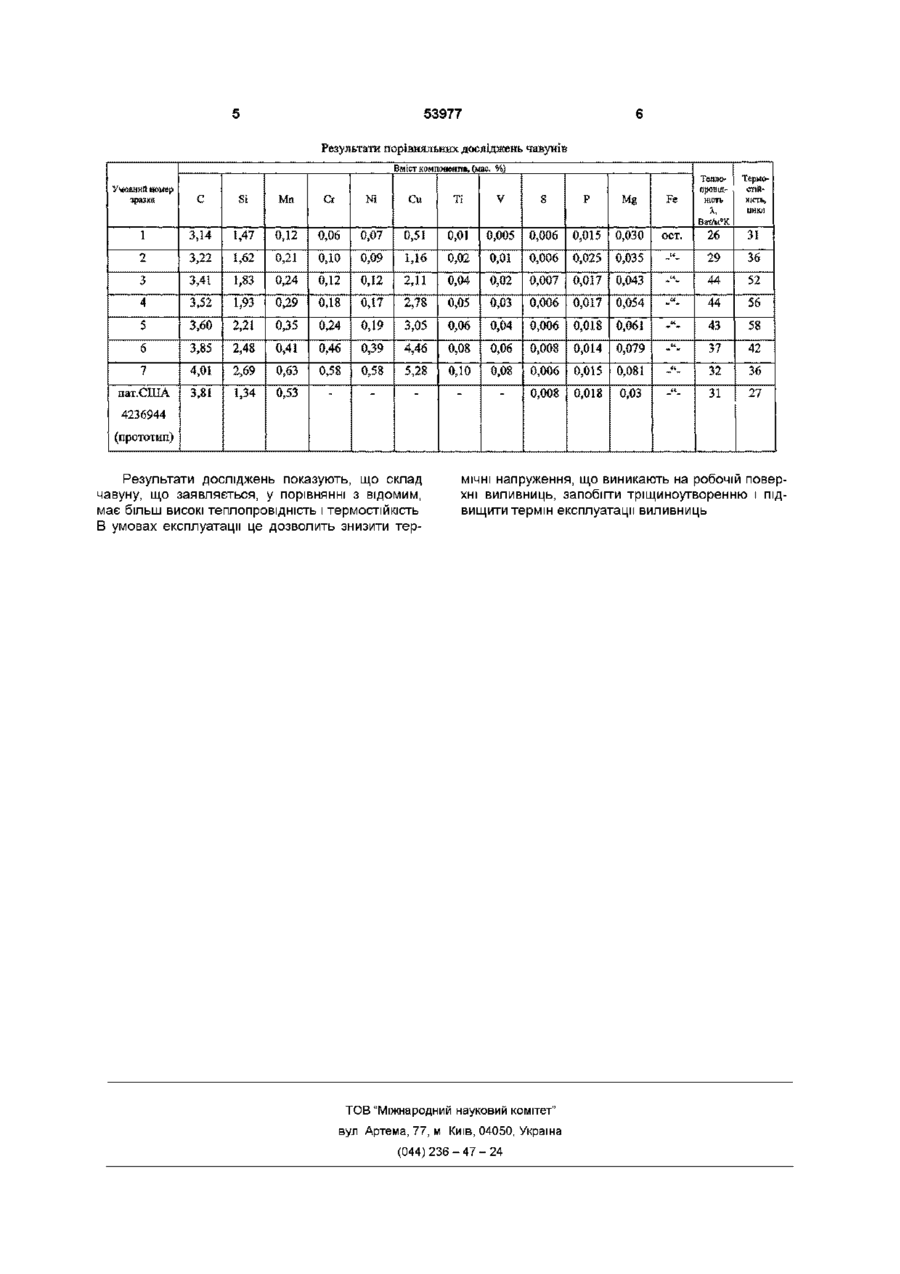

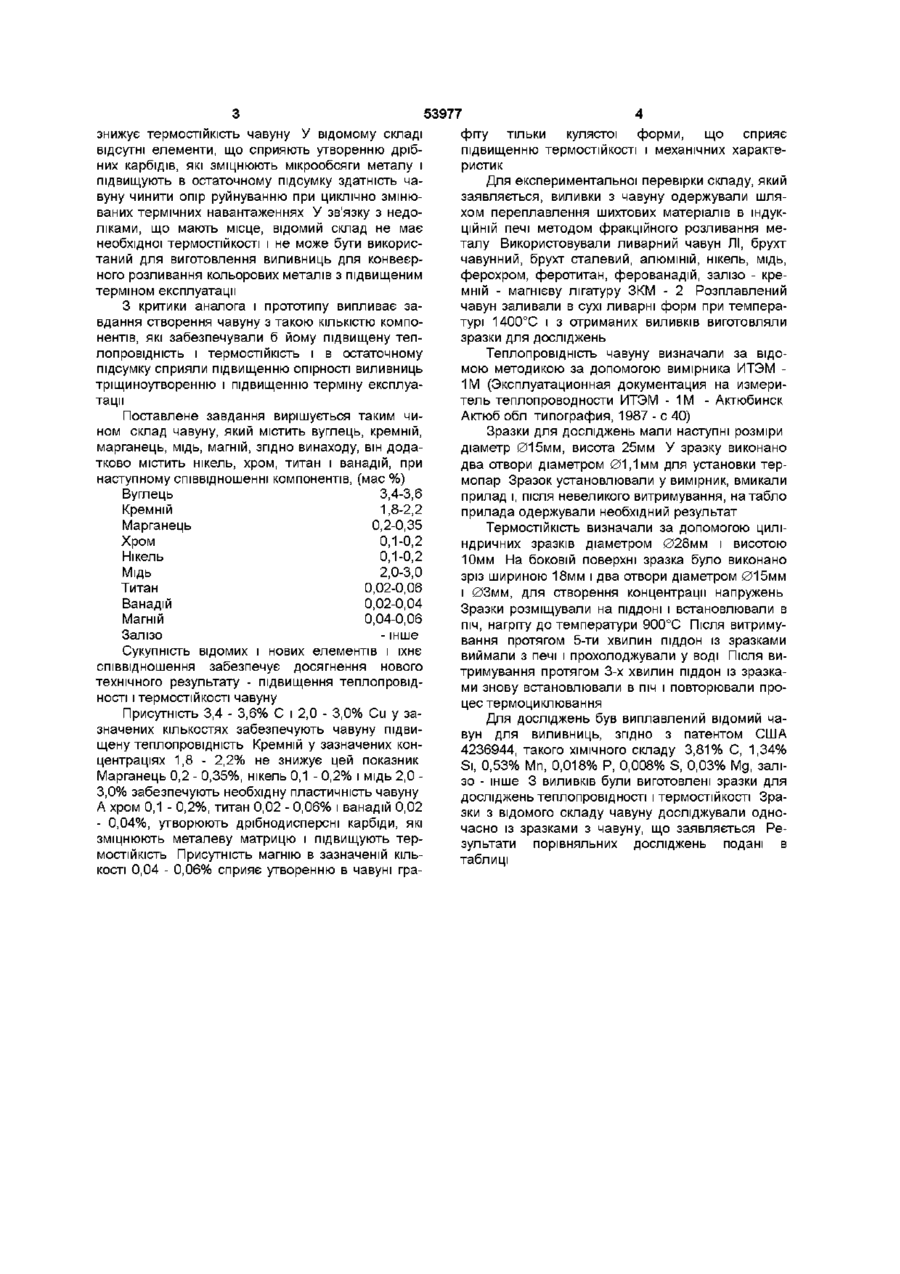

Чавун для виливниць, що містить вуглець, кремній, марганець і магній, який відрізняється тим, що чавун додатково містить нікель, хром, титан і ванадій при наступному співвідношенні ком понентів, мас % Вуглець Кремній Марганець Хром Нікель Мідь Титан Ванадій Магній Залізо Винахід відноситься до галузі металурги, зокрема до пошуків складів чавунів, переважно високоміцних, для виробів, які працюють в умовах термоциклічних навантажень, наприклад виливниць з невеликою масою і складною конфігурацією для конвеєрного розливання кольорових сплавів Відомий склад чавуну з кулястим графітом (ас 885323 СССР, МПК С22С 37/10 Чугун с шаровидным графитом /Г П Малышев, И И Азаров, И П Волчок и др - №2877930 / 22-02, Заявлено 0102 80 Опубл 30 11 81, Бюл №44 - с 113), що містить (мас %) Вуглець 2,5 - 4,0 Кремній 3,2-4,5 Марганець 0,2-0,5 Хром 0,3-0,5 Мідь 0,2-0,4 Магній 0,04-0,08 РЗМ 0,03-0,06 Залізо - інше Відомий склад чавуну забезпечує підвищену корозійну СТІЙКІСТЬ у розплаві кольорових металів Однак аналіз пошкоджуваності виливниць невеликої маси і складної конфігурації при виробництві сплавів на основі МІДІ Й алюмінію показує, що основною причиною їх руйнування є тріщини в зоні дії максимальних температур Тому чавуну для виготовлення таких виливниць повинен, у першу чергу, мати підвищену термостійкість Тому відомий склад чавуну не може бути використаний для виробництва виливниць з підвищеним терміном експлуатації для конвеєрного розливання кольорових металів Найбільш близьким за технічною сутністю до рішення, що заявляється, є відомий склад чавуну для виливниць (патент 4236944 США, МПК С22С 37/04 Литейный чугун для изложниц /Mehb Yaman, Gustaavsson and Orjan Hammer ИЗР №7 - с 36), що й прийнятий як прототип Відомий чавун містить (мас %) Вуглець 3,7-4,0 Кремній
ДивитисяДодаткова інформація
Назва патенту англійськоюA cast iron for iron molds
Автори англійськоюKolotilkin Oleh Borysovych, Volchok Ivan Petrovych
Назва патенту російськоюЧугун для изложниц
Автори російськоюКолотилкин Олег Борисович, Волчок Иван Петрович
МПК / Мітки
МПК: C22C 37/08, C22C 37/06, C22C 37/10
Код посилання
<a href="https://ua.patents.su/3-53977-chavun-dlya-vilivnic.html" target="_blank" rel="follow" title="База патентів України">Чавун для виливниць</a>
Чавун для форм склоробних машин
Номер патенту: 52465
Опубліковано: 16.12.2002
Автор: Качура Михайло Юрієвич
МПК: C22C 37/10, C22C 37/08
Мітки: форм, машин, склоробних, чавун
Формула / Реферат:
1. Чавун для форм склоробних машин, що містить вуглець, марганець, кремній, фосфор, сірку, нікель, хром, мідь і залізо, який відрізняється тим, що він додатково містить титан і вольфрам при наступному співвідношенні компонентів, мас. %: Вуглець 2,60...3,20 Марганець 1,30...1,60 Кремній 1,60...1,80 Фосфор ...
Стійкий проти спрацювання чавун
Номер патенту: 34609
Опубліковано: 15.03.2001
Автори: Малінов Леонід Соломонович, Малінов Володимир Леонідович
МПК: C22C 37/06
Мітки: стійкий, спрацювання, чавун
Формула / Реферат:
Стійкий проти спрацювання чавун, до складу якого входять вуглець, хром, марганець, кремній, залізо, який відрізняється тим, що компоненти узято у такому співвідношенні (мас.%):
Чавун для гальмівних колодок локомотивів та вагонів
Номер патенту: 40045
Опубліковано: 16.07.2001
Автори: Пшенний Олексій Павлович, Волощенко Михайло Васильович, Крутоус Віктор Трохимович, Волощенко Андрій Сергійович, Оніпко Олексій Федорович, Волощенко Сергій Михайлович
МПК: C21B 5/02
Мітки: вагонів, гальмівних, локомотивів, колодок, чавун
Формула / Реферат:
Чавун для гальмівних колодок локомотивів та вагонів, який містить залізо, вуглець, кремній, марганець, фосфор, барій та кальцій, який відрізняється тим, що він додатково містить магній, алюміній, рідкісноземельні метали, нікель, хром, мідь і сірку при слідуючому співвідношенні інгредієнтів, % :2,8-4,2 - вуглець0,7-2,8 - кремній0,01-0,04 - сірка0,65-1,4 - фосфор0,2-0,9 - марганецьmax...
Сталь
Номер патенту: 50979
Опубліковано: 15.11.2002
Автори: Кирильченко Петро Миколайович, Бабаскін Юрій Захарович, Климанчук Владислав Владиславович, Фомицький Євген Іванович, Кірчу Іван Федорович, Шипицин Сергій Якович, Бодров Юрій Андрійович
МПК: C22C 38/34, C22C 38/08, C22C 38/18, C22C 38/04, C22C 38/06
Мітки: сталь
Формула / Реферат:
Сталь, яка містить вуглець, кремній, марганець, хром, нікель, азот, кальцій, додатково легована алюмінієм при наступному співвідношенні компонентів, мас. частка, %: вуглець 0,27-,34 кремній 1,8-2,5 марганець 10-12 хром 22-24 нікель 2-3,5 азот ...
Чавун
Номер патенту: 35949
Опубліковано: 16.04.2001
Автори: Лимаренко Микола Антонович, Мироненко Микола Євгенійович, Лещенко Анатолій Миколайович, Марченко Олександр Федорович, Придорогін Володимир Лукич
МПК: C22C 37/06
Мітки: чавун
Формула / Реферат:
Чавун, що вміщує вуглець, кремній, марганець, хром, титан та залізо, який відрізняється тим, що додатково вміщує азот, телур та празеодим при такому співвідношенні компонентів, мас.%: вуглець 1,9 ... 2,6 кремній 0,5 ... 0,9 марганець 2,8 ... 3,5 хром 26,0 ... 30,0 титан 0,05 ......
Попередній патент: Пристрій для визначення термостійкості
Наступний патент: Пристрій для контролю температури
Випадковий патент: Комплексна харчова домішка профілактичної дії
