Спосіб промивки фільтра з плаваючою засипкою

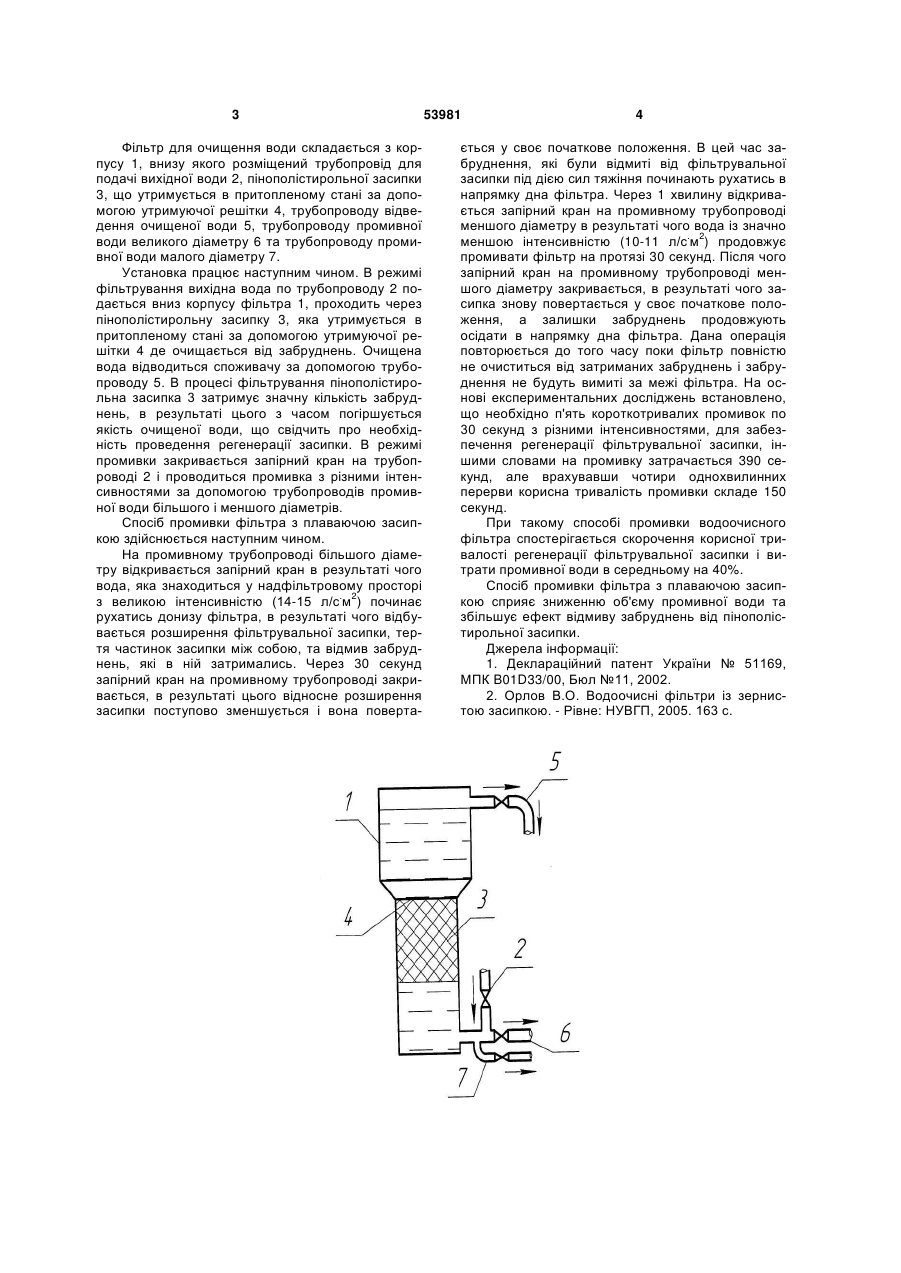

Спосіб промивки фільтра з плаваючою засипкою, що включає регенерацію фільтрувальної засипки у низхідному потоці промивної води, який відрізняється тим, що подачу води здійснюють при змінній інтенсивності низхідного промивного потоку та при переривчастому режимі промивки. (19) (21) u201004432 (22) 16.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) ОРЛОВ ВАЛЕРІЙ ОЛЕГОВИЧ, ТРОХИМЧУК МАКСИМ МИКОЛАЙОВИЧ, МАРТИНОВ СЕРГІЙ ЮРІЙОВИЧ 3 Фільтр для очищення води складається з корпусу 1, внизу якого розміщений трубопровід для подачі вихідної води 2, пінополістирольної засипки 3, що утримується в притопленому стані за допомогою утримуючої решітки 4, трубопроводу відведення очищеної води 5, трубопроводу промивної води великого діаметру 6 та трубопроводу промивної води малого діаметру 7. Установка працює наступним чином. В режимі фільтрування вихідна вода по трубопроводу 2 подається вниз корпусу фільтра 1, проходить через пінополістирольну засипку 3, яка утримується в притопленому стані за допомогою утримуючої решітки 4 де очищається від забруднень. Очищена вода відводиться споживачу за допомогою трубопроводу 5. В процесі фільтрування пінополістирольна засипка 3 затримує значну кількість забруднень, в результаті цього з часом погіршується якість очищеної води, що свідчить про необхідність проведення регенерації засипки. В режимі промивки закривається запірний кран на трубопроводі 2 і проводиться промивка з різними інтенсивностями за допомогою трубопроводів промивної води більшого і меншого діаметрів. Спосіб промивки фільтра з плаваючою засипкою здійснюється наступним чином. На промивному трубопроводі більшого діаметру відкривається запірний кран в результаті чого вода, яка знаходиться у надфільтровому просторі з великою інтенсивністю (14-15 л/с.м2) починає рухатись донизу фільтра, в результаті чого відбувається розширення фільтрувальної засипки, тертя частинок засипки між собою, та відмив забруднень, які в ній затримались. Через 30 секунд запірний кран на промивному трубопроводі закривається, в результаті цього відносне розширення засипки поступово зменшується і вона поверта 53981 4 ється у своє початкове положення. В цей час забруднення, які були відмиті від фільтрувальної засипки під дією сил тяжіння починають рухатись в напрямку дна фільтра. Через 1 хвилину відкривається запірний кран на промивному трубопроводі меншого діаметру в результаті чого вода із значно меншою інтенсивністю (10-11 л/с.м2) продовжує промивати фільтр на протязі 30 секунд. Після чого запірний кран на промивному трубопроводі меншого діаметру закривається, в результаті чого засипка знову повертається у своє початкове положення, а залишки забруднень продовжують осідати в напрямку дна фільтра. Дана операція повторюється до того часу поки фільтр повністю не очиститься від затриманих забруднень і забруднення не будуть вимиті за межі фільтра. На основі експериментальних досліджень встановлено, що необхідно п'ять короткотривалих промивок по 30 секунд з різними інтенсивностями, для забезпечення регенерації фільтрувальної засипки, іншими словами на промивку затрачається 390 секунд, але врахувавши чотири однохвилинних перерви корисна тривалість промивки складе 150 секунд. При такому способі промивки водоочисного фільтра спостерігається скорочення корисної тривалості регенерації фільтрувальної засипки і витрати промивної води в середньому на 40%. Спосіб промивки фільтра з плаваючою засипкою сприяє зниженню об'єму промивної води та збільшує ефект відмиву забруднень від пінополістирольної засипки. Джерела інформації: 1. Деклараційний патент України № 51169, МПК B01D33/00, Бюл №11, 2002. 2. Орлов В.О. Водоочисні фільтри із зернистою засипкою. - Рівне: НУВГП, 2005. 163 с. 5 Комп’ютерна верстка Д. Шеверун 53981 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
