Установка для знезалізнення води

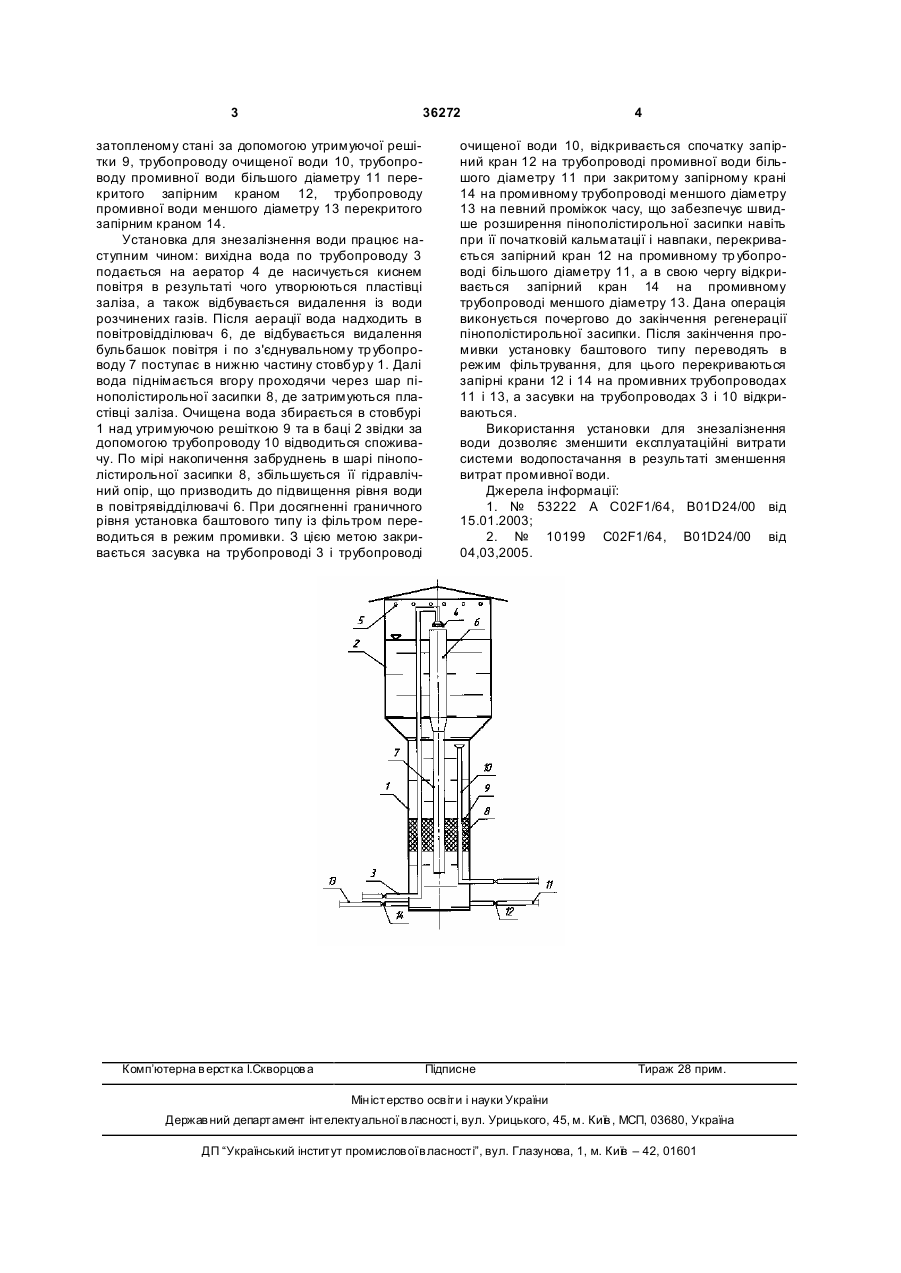

Установка для знезалізнення води, що містить стовбур, бак водонапірної башти, подавальний трубопровід, аератор, повітровіддільник, з'єднувальний трубопровід, пінополістирольну засипку, утримуючу решітку, тр убопровід очищеної води, яка відрізняється тим, що знизу стовбура розташовані два промивних тр убопроводи різних діаметрів, які перекривають запірними кранами. (19) (21) u200803840 (22) 27.03.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ОРЛОВ ВАЛЕРІЙ ОЛЕГОВИЧ, UA, ТРОХИМЧУК МАКСИМ МИКОЛАЙОВИЧ, UA, МАРТИНОВ СЕРГІЙ ЮРІЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ, UA 3 36272 затопленому стані за допомогою утримуючої решітки 9, трубопроводу очищеної води 10, трубопроводу промивної води більшого діаметру 11 перекритого запірним краном 12, трубопроводу промивної води меншого діаметру 13 перекритого запірним краном 14. Установка для знезалізнення води працює наступним чином: вихідна вода по трубопроводу 3 подається на аератор 4 де насичується киснем повітря в результаті чого утворюються пластівці заліза, а також відбувається видалення із води розчинених газів. Після аерації вода надходить в повітровідділювач 6, де відбувається видалення бульбашок повітря і по з'єднувальному тр убопроводу 7 поступає в нижню частину стовбур у 1. Далі вода піднімається вгору проходячи через шар пінополістирольної засипки 8, де затримуються пластівці заліза. Очищена вода збирається в стовбурі 1 над утримуючою решіткою 9 та в баці 2 звідки за допомогою трубопроводу 10 відводиться споживачу. По мірі накопичення забруднень в шарі пінополістирольної засипки 8, збільшується її гідравлічний опір, що призводить до підвищення рівня води в повітрявідділювачі 6. При досягненні граничного рівня установка баштового типу із фільтром переводиться в режим промивки. З цією метою закривається засувка на трубопроводі 3 і трубопроводі Комп’ютерна в ерстка І.Скворцов а 4 очищеної води 10, відкривається спочатку запірний кран 12 на трубопроводі промивної води більшого діаметру 11 при закритому запірному крані 14 на промивному трубопроводі меншого діаметру 13 на певний проміжок часу, що забезпечує швидше розширення пінополістирольної засипки навіть при її початковій кальматації і навпаки, перекривається запірний кран 12 на промивному тр убопроводі більшого діаметру 11, а в свою чергу відкривається запірний кран 14 на промивному трубопроводі меншого діаметру 13. Дана операція виконується почергово до закінчення регенерації пінополістирольної засипки. Після закінчення промивки установку баштового типу переводять в режим фільтрування, для цього перекриваються запірні крани 12 і 14 на промивних трубопроводах 11 і 13, а засувки на трубопроводах 3 і 10 відкриваються. Використання установки для знезалізнення води дозволяє зменшити експлуатаційні витрати системи водопостачання в результаті зменшення витрат промивної води. Джерела інформації: 1. № 53222 A C02F1/64, B01D24/00 від 15.01.2003; 2. № 10199 C02F1/64, В01D24/00 від 04,03,2005. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
