Двері металеві

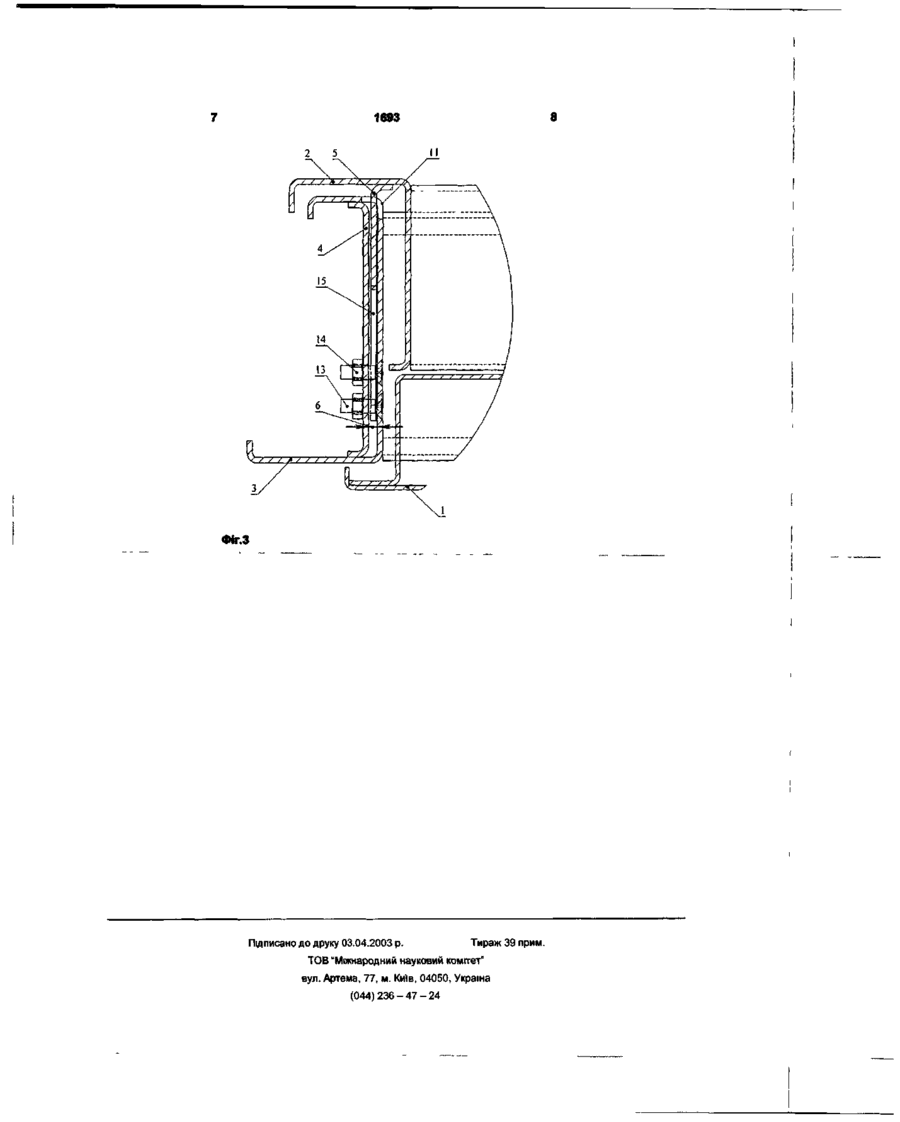

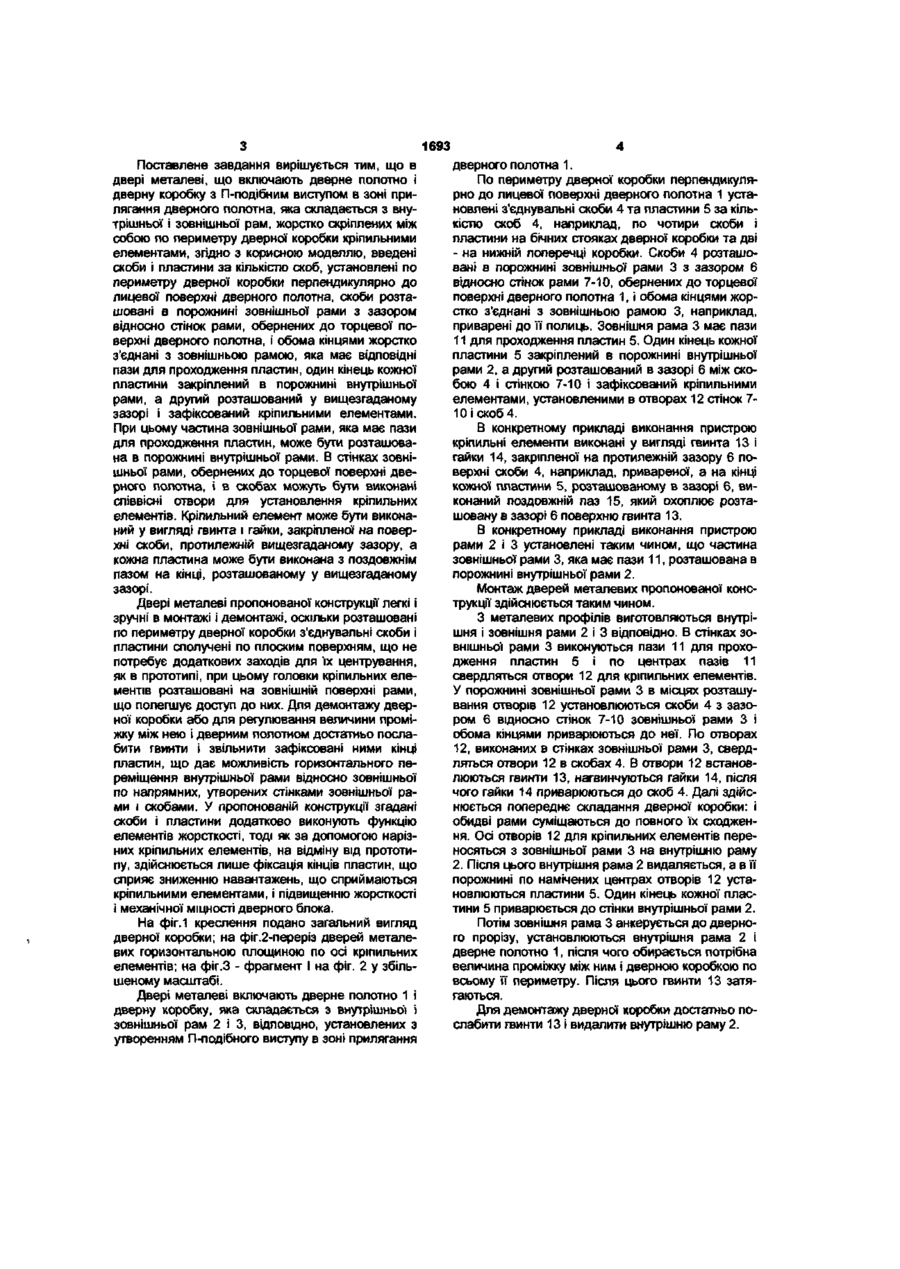

1. Двері металеві, що включають дверне полотно і дверну коробку з П-подібним виступом в зоні прилягання дверного полотна, яка складається з внутрішньої і зовнішньої рам, жорстко скріплених між собою по периметру дверної коробки кріпильними елементами, які відрізняються тим, що введені скоби і пластини за кількістю скоб, установлені по периметру дверної коробки перпендикулярно до лицевої поверхні дверного полотна, скоби розташовані в порожнині зовнішньої рами з зазором відносно стінок рами, обернених до торцевої поверхні дверного полотна, і обома кінцями жорстко з'єднані з зовнішньою рамою, яка має відповідні пази для проходження пластин, один кінець кожної пластини закріплений в порожнині внутрішньої рами, а другий розташований в зазорі і зафіксований кріпильними елементами. 2. Двері за п. 1, які відрізняються тим, що частина зовнішньої рами, яка має пази для проходження пластин, розташована в порожнині внутрішньої рами. 3. Двері за п. 1, які відрізняються тим, що в стінках зовнішньої рами, обернених до торцевої поверхні дверного полотна, і в скобах виконані співвісні отвори для установлення кріпильних елементів. 4. Двері за п. 1, які відрізняються тим, що кріпильні елементи виконані у вигляді гвинта і гайки, закріпленої на поверхні скоби, протилежній вищезгаданому зазору. 5. Двері за п. 1, які відрізняються тим, що кожна пластина виконана з поздовжнім пазом на кінці, розташованому у вищезгаданому зазорі. Корисна модель належить до галузі будівництва, а саме до конструкцій металевих дверей, які застосовуються в будівлях і спорудах для захисту від несанкціонованого вторгнення в приміщення будь-якого призначення. Прототипом пропонованої корисної моделі є двері металеві, що включають дверне полотно і дверну коробку з П-подібним виступом в зоні прилягання дверного полотна, яка складається з внутрішньої і зовнішньої рам, жорстко скріплених між собою по периметру дверної коробки кріпильними елементами. Обидві рами установлені з розривом, заповненим негорючим теплоізоляційним профілем, і з'єднані болтами (патент України №42012, МПК7Е06В 5/10, опубл. 15.10.2001 p.). Основними недоліками відомого пристрою є складність і незручність монтажу і демонтажу дверної коробки, зумовлені необхідністю точного розмічання під час центрування нарізних з'єднань і розташуванням кріпильних елементів в порожнинах рам. Крім того, двері відомої конструкції не зручні в експлуатації, оскільки в них не передбачена мож ливість регулювання величини проміжку між дверним полотном і дверною коробкою в зоні прилягання дверного полотна, і, отже, не може бути забезпечена потрібна щільність прилягання дверного полотна в разі, наприклад, збільшення його товщини внаслідок обшиття щитовим оздобленням або заміни ущільнювальних профілів. До недоліків відомого пристрою слід віднести і недостатню жорсткість конструкції дверної коробки, зумовлену з'єднанням зовнішньої і внутрішньої рам болтами через теплоізоляційний профіль з великою площею поперечного перерізу. Під час експлуатації дверей можливі деформації профілю, внаслідок чого змінюється ступінь затягнення болтів і зменшується експлуатаційна надійність дверного блока. Завданням пропонованої корисної моделі є удосконалення конструкції дверей металевих шляхом введення в дверну коробку з'єднувальних скоб і пластин в результаті чого забезпечуються легкість і зручність монтажу і демонтажу дверної коробки, а також зручність і надійність в експлуатації дверного блока. 00 1693 Поставлене завдання вирішується тим, що в двері металеві, що включають дверне полотно і дверну коробку з П-подібним виступом в зоні прилягання дверного полотна, яка складається з внутрішньої і зовнішньої рам, жорстко скріплених між собою по периметру дверної коробки кріпильними елементами, згідно з корисною моделлю, введені скоби і пластини за кількістю скоб, установлені по периметру дверної коробки перпендикулярно до лицевої поверхні дверного полотна, скоби розташовані в порожнині зовнішньої рами з зазором відносно стінок рами, обернених до торцевої поверхні дверного полотна, і обома кінцями жорстко з'єднані з зовнішньою рамою, яка має відповідні пази для проходження пластин, один кінець кожної пластини закріплений в порожнині внутрішньої рами, а другий розташований у вищезгаданому зазорі і зафіксований кріпильними елементами. При цьому частина зовнішньої рами, яка має пази для проходження пластин, може бути розташована в порожнині внутрішньої рами. В стінках зовнішньої рами, обернених до торцевої поверхні дверного полотна, і в скобах можуть бути виконані співвісні отвори для установлення кріпильних елементів. Кріпильний елемент може бути виконаний у вигляді гвинта і гайки, закріпленої на поверхні скоби, протилежній вищезгаданому зазору, а кожна пластина може бути виконана з поздовжнім пазом на кінці, розташованому у вищезгаданому зазорі. Двері металеві пропонованої конструкції легкі і зручні в монтажі і демонтажі, оскільки розташовані по периметру дверної коробки з'єднувальні скоби і пластини сполучені по плоским поверхням, що не потребує додаткових заходів для їх центрування, як в прототипі, при цьому головки кріпильних елементів розташовані на зовнішній поверхні рами, що полегшує доступ до них. Для демонтажу дверної коробки або для регулювання величини проміжку між нею і дверним полотном достатньо послабити гвинти і звільнити зафіксовані ними кінці пластин, що дає можливість горизонтального переміщення внутрішньої рами відносно зовнішньої по напрямних, утворених стінками зовнішньої рами і скобами. У пропонованій конструкції згадані скоби і пластини додатково виконують функцію елементів жорсткості, тоді як за допомогою нарізних кріпильних елементів, на відміну від прототипу, здійснюється лише фіксація кінців пластин, що сприяє зниженню навантажень, що сприймаються кріпильними елементами, і підвищенню жорсткості і механічної міцності дверного блока. На фіг.1 креслення подано загальний вигляд дверної коробки; на фіг.2-переріз дверей металевих горизонтальною площиною по осі кріпильних елементів; на фіг.З - фрагмент І на фіг. 2 у збільшеному масштабі. Двері металеві включають дверне полотно 1 і дверну коробку, яка складається з внутрішньої і зовнішньої рам 2 і 3, відповідно, установлених з утворенням П-подібного виступу в зоні прилягання дверного полотна 1. По периметру дверної коробки перпендикулярно до лицевої поверхні дверного полотна 1 установлені з'єднувальні скоби 4 та пластини 5 за кількістю скоб 4, наприклад, по чотири скоби і пластини на бічних стояках дверної коробки та дві - на нижній поперечці коробки. Скоби 4 розташовані в порожнині зовнішньої рами 3 з зазором 6 відносно стінок рами 7-10, обернених до торцевої поверхні дверного полотна 1, і обома кінцями жорстко з'єднані з зовнішньою рамою 3, наприклад, приварені до її полиць. Зовнішня рама 3 має пази 11 для проходження пластин 5. Один кінець кожної пластини 5 закріплений в порожнині внутрішньої рами 2, а другий розташований в зазорі 6 між скобою 4 і стінкою 7-Ю і зафіксований кріпильними елементами, установленими в отворах 12 стінок 710 і скоб 4. В конкретному прикладі виконання пристрою кріпильні елементи виконані у вигляді гвинта 13 і гайки 14, закріпленої на протилежній зазору 6 поверхні скоби 4, наприклад, привареної, а на кінці кожної пластини 5, розташованому в зазорі 6, виконаний поздовжній паз 15, який охоплює розташовану в зазорі 6 поверхню гвинта 13. В конкретному прикладі виконання пристрою рами 2 і 3 установлені таким чином, що частина зовнішньої рами 3, яка має пази 11, розташована в порожнині внутрішньої рами 2. Монтаж дверей металевих пропонованої конструкції здійснюється таким чином. З металевих профілів виготовляються внутрішня і зовнішня рами 2 і 3 відповідно. В стінках зовнішньої рами 3 виконуються пази 11 для проходження пластин 5 і по центрах пазів 11 свердляться отвори 12 для кріпильних елементів. У порожнині зовнішньої рами 3 в місцях розташування отворів 12 установлюються скоби 4 з зазором 6 відносно стінок 7-10 зовнішньої рами 3 і обома кінцями приварюються до неї. По отворах 12, виконаних в стінках зовнішньої рами 3, свердляться отвори 12 в скобах 4. В отвори 12 встановлюються гвинти 13, нагвинчуються гайки 14, після чого гайки 14 приварюються до скоб 4. Далі здійснюється попереднє складання дверної коробки: і обидві рами суміщаються до повного їх сходження. Осі отворів 12 для кріпильних елементів переносяться з зовнішньої рами 3 на внутрішню раму 2. Після цього внутрішня рама 2 видаляється, а в її порожнині по намічених центрах отворів 12 установлюються пластини 5. Один кінець кожної пластини 5 приварюється до стінки внутрішньої рами 2. Потім зовнішня рама 3 анкерується до дверного прорізу, установлюються внутрішня рама 2 і дверне полотно 1, після чого обирається потрібна величина проміжку між ним і дверною коробкою по всьому її периметру. Після цього гвинти 13 затягаються. Для демонтажу дверно) коробки достатньо послабити гвинти 13 і видалити внутрішню раму 2. 01 £691. 1693 Фіг.З Підписано до друку 03.04.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
