Металеві протиударні двері

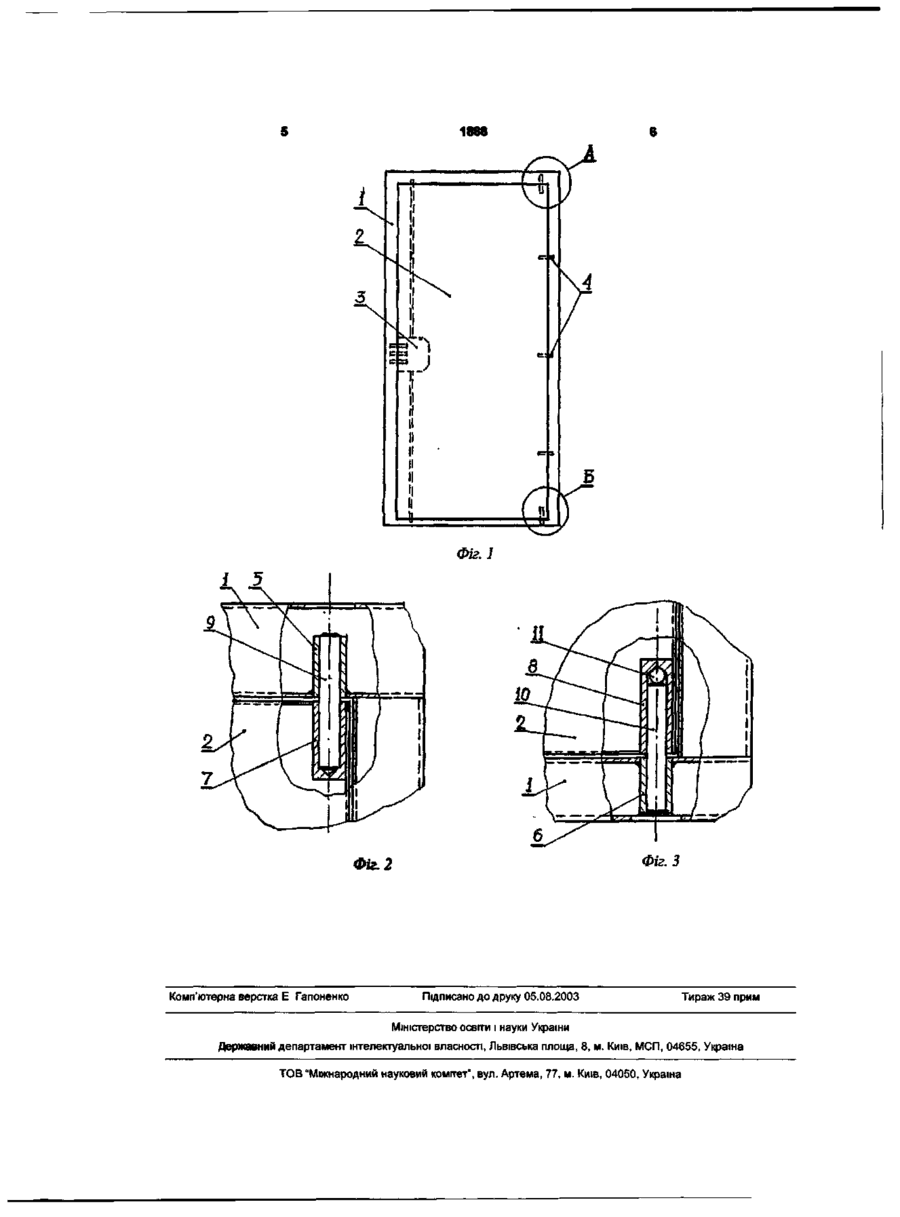

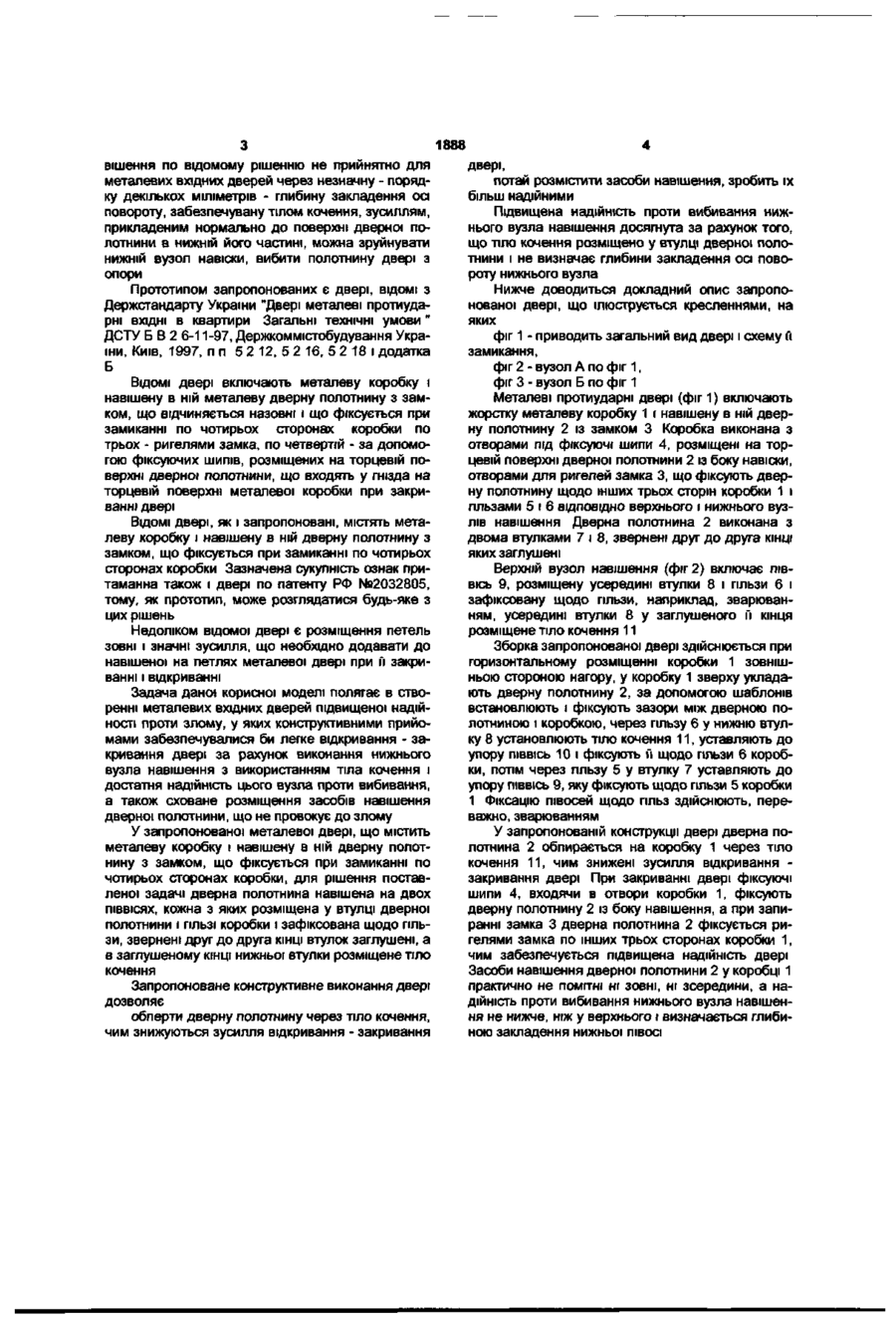

Металеві протиударні двері, що включають металеву коробку і навішене в ній дверне полот нище із замком, що фіксується при замиканні по чотирьох сторонах коробки, які відрізняються тим, що дверне полотнище навішене на двох півосях, кожна з яких розміщена у втулці дверного полотнища і ГІЛЬЗІ коробки і зафіксована щодо гільзи, обернені один до одного КІНЦІ втулок дверного полотнища заглушені, а в заглушеному КІНЦІ нижньої втулки розміщене тіло кочення Пропозиція відноситься до будівництва і стосується огородження дверного прорізу, зокрема, конструкції металевої однопольної двері підвищеної надійності проти злому для житлових і службових помешкань Такі двері встановлюють в якості зовнішньої вхідної двері і відчиняються назовні, при цьому найчастіше в якості другої вхідної двері - внутрішньої - зберігають традиційні дерев'яні двері, що відчиняються усередину помешкання, але не здатні по своїх міцносних характеристиках протистояти злому Відомо пристрій для кріплення дверної полотнини до коробки при захисті від злому по авт свід СРСР №1765337 МКИ Е06В5/10 (под 26 06 90, опубл ЗО 09 92), що включає коробку і навішену в ній на петлях дверну полотнину, що відчиняється назовні, дверна полотнина виконана із шипами на торцевій поверхні з боку навішення, що входять при закриванні двері в гнізда, виконані в торцевій поверхні дверної коробки Завдяки такому виконанню дверна полотнина при замкненому замку виявляється зафіксованою щодо двох протилежних сторін дверної коробки і навіть при зрізанні зовні петель утримується в коробці При виконанні дверної полотнини з металу зусилля відкривання - закривання масивної двері, навішеної на петлях, буде досить великим, розміщення петель навішення зовні провокує спробу злому, а фіксація дверної полотнини по двох сторонах коробки може виявитися недостатньою для його запобігання ВІДОМІ металеві двері по патенту РФ №2032805 МКИ Е06ВЗ/24 (под 11 05 94, опубл 10 04 95), що містять металеву коробку і навішену в ній на петлях дверну полотнину, постачену замком, дверна полотнина при замиканні фіксується щодо трьох сторін коробки - ригелями замка, а з боку навішення - фіксуючими шипами на торцевій поверхні дверної полотнини, що входять в отвори коробки при закриванні двері Дверна полотнина, таким чином, виявляється зафіксованою щодо всіх чотирьох сторін коробки і являє собою більш надійне огородження навіть при зрізі петель зовні двері Зрозуміло, що зусилля відкривання - закривання масивної металевої двері, навішеної на петлях, буде значним ВІДОМІ двері по авт свід СРСР №939702 МКИ Е06В5/00 (под 17 11 80, опубл ЗО 06 82), що містять коробку і навішену в ній дверну полотнину, нижній вузол навішення полотнини виконаний у вигляді тіла кочення, розміщеного між двома вкладками, одна із яких укріплена до полотнини двері, а інша - до дверної коробки, верхній вузол навішення виконаний у вигляді розміщеної у втулці коробки ПІВОСІ зі скобою, у якій закріплена дверна полотнина ВІДОМІ ПО зазначеному авторському свідоцтву двері не є вхідними дверима, проте, опирання дверної полотнини через тіло кочення, що дозволяє істотно знизити зусилля відкривання - закривання двері, можливість виконання вузлів навішення схованими для двері, що відчиняється назовні, є кращими формами виконання, доцільними для використання в конструкції металевих дверей підвищеної надійності проти злому Зрозуміло, що виконання нижнього вузла на 00 00 00 1888 вішення по відомому рішенню не прийнятно для металевих вхідних дверей через незначну - порядку декількох міліметрів - глибину закладення осі повороту, забезпечувану тілом кочення, зусиллям, прикладеним нормально до поверхні дверної полотнини в нижній його частині, можна зруйнувати нижній вузол навіски, вибити полотнину двері з опори Прототипом запропонованих є двері, ВІДОМІ З Держстандарту України "Двері металеві протиударні ВХІДНІ в квартири Загальні технічні умови " ДСТУ Б В 2 6-11-97, Держкоммістобудування України, Київ, 1997, п п 5 2 12, 5 2 16, 5 2 18 і додатка Б ВІДОМІ двері включають металеву коробку і навішену в ній металеву дверну полотнину з замком, що відчиняється назовні і що фіксується при замиканні по чотирьох сторонах коробки по трьох - ригелями замка, по четвертій - за допомогою фіксуючих шипів, розміщених на торцевій поверхні дверної полотнини, що входять у гнізда на торцевій поверхні металевої коробки при закриванні двері ВІДОМІ двері, як і запропоновані, містять металеву коробку і навішену в ній дверну полотнину з замком, що фіксується при замиканні по чотирьох сторонах коробки Зазначена сукупність ознак притаманна також і двері по патенту РФ №2032805, тому, як прототип, може розглядатися будь-яке з цих рішень Недоліком відомої двері є розміщення петель зовні і значні зусилля, що необхідно додавати до навішеної на петлях металевої двері при її закриванні і відкриванні Задача даної корисної моделі полягає в створенні металевих вхідних дверей підвищеної надійності проти злому, у яких конструктивними прийомами забезпечувалися би легке відкривання - закривання двері за рахунок виконання нижнього вузла навішення з використанням тіла кочення і достатня надійність цього вузла проти вибивання, а також сховане розміщення засобів навішення дверної полотнини, що не провокує до злому У запропонованої металевої двері, що містить металеву коробку і навішену в ній дверну полотнину з замком, що фіксується при замиканні по чотирьох сторонах коробки, для рішення поставленої задачі дверна полотнина навішена на двох ПІВВІСЯХ, кожна з яких розміщена у втулці дверної полотнини і ГІЛЬЗІ коробки і зафіксована щодо гільзи, звернені друг до друга КІНЦІ втулок заглушені, а в заглушеному КІНЦІ нижньої втулки розміщене тіло кочення Запропоноване конструктивне виконання двері дозволяє обперти дверну полотнину через тіло кочення, чим знижуються зусилля відкривання - закривання Двері, потай розмістити засоби навішення, зробить їх більш надійними Підвищена надійність проти вибивання нижнього вузла навішення досягнута за рахунок того, що тіло кочення розміщено у втулці дверної полотнини і не визначає глибини закладення осі повороту нижнього вузла Нижче доводиться докладний опис запропонованої двері, що ілюструється кресленнями, на яких фіг 1 - приводить загальний вид двері і схему її замикання, фіг 2 - вузол А по фіг 1, фіг 3 - вузол Б по фіг 1 Металеві протиударні двері (фіг 1) включають жорстку металеву коробку 1 і навішену в ній дверну полотнину 2 із замком 3 Коробка виконана з отворами під фіксуючі шипи 4, розміщені на торцевій поверхні дверної полотнини 2 із боку навіски, отворами для ригелей замка 3, що фіксують дверну полотнину щодо інших трьох сторін коробки 1 і гільзами 5 і 6 ВІДПОВІДНО верхнього і нижнього вузлів навішення Дверна полотнина 2 виконана з двома втулками 7 і 8, звернені друг до друга КІНЦІ яких заглушені Верхній вузол навішення (фіг 2) включає ПІВВІСЬ 9, розміщену усередині втулки 8 і гільзи 6 і зафіксовану щодо гільзи, наприклад, зварюванням, усередині втулки 8 у заглушеного її кінця розміщене тіло кочення 11 Зборка запропонованої двері здійснюється при горизонтальному розміщенні коробки 1 зовнішньою стороною нагору, у коробку 1 зверху укладають дверну полотнину 2, за допомогою шаблонів встановлюють і фіксують зазори між дверною полотниною і коробкою, через гільзу 6 у нижню втулку 8 установлюють тіло кочення 11, уставляють до упору ПІВВІСЬ 10 і фіксують й щодо гільзи 6 коробки, потім через гільзу 5 у втулку 7 уставляють до упору ПІВВІСЬ 9, яку фіксують щодо гільзи 5 коробки 1 Фіксацію півосей щодо гільз здійснюють, переважно, зварюванням У запропонованій конструкції двері дверна полотнина 2 обпирається на коробку 1 через тіло кочення 11, чим знижені зусилля відкривання закривання двері При закриванні двері фіксуючі шипи 4, входячи в отвори коробки 1, фіксують дверну полотнину 2 із боку навішення, а при запиранні замка 3 дверна полотнина 2 фіксується ригелями замка по інших трьох сторонах коробки 1, чим забезпечується підвищена надійність двері Засоби навішення дверної полотнини 2 у коробці 1 практично не ПОМІТНІ НІ ЗОВНІ, НІ зсередини, а на дійність проти вибивання нижнього вузла навішення не нижче, ніж у верхнього і визначається глибиною закладення нижньої ПІВОСІ 1888 Фіг.] Фіг. З Фіг. 2 Комп'ютерна верстка Е Гапоненко Підписано до друку 05.08.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комгтет", вул. Артема, 77, м. Київ, 04050, Україна
