Пристрій для ультразвукового розпилення рідини

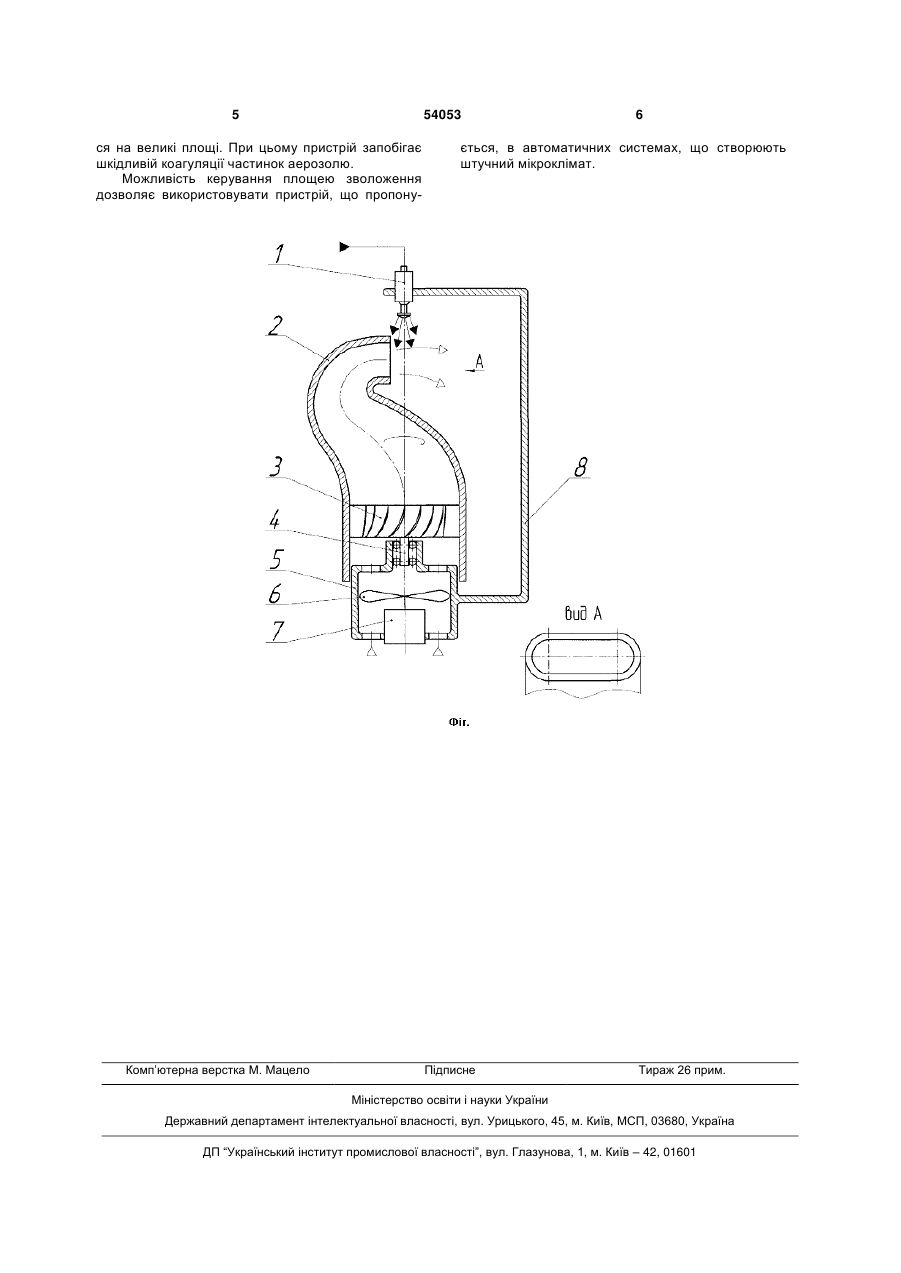

1. Ультразвуковий розпилювач рідини, що містить п'єзоелектричний перетворювач з трансформатором швидкості, на вихідному кінці якого сформована розпилююча поверхня, та систему підводу рідини до розпилюючої поверхні, який відрізняється тим, що співвісно з розпилювачем 3 що розпилювачі рідини виконані у вигляді ультразвукових диспергаторів рідини, а перед диспергаторами розташовані листковідхильники. Проте відомий пристрій для ультразвукового розпилення рідини не дає можливості розпилювати рідини на великих площах порівняно з розмірами розпилюючої поверхні, що є суттєвим недоліком при використанні у вищезазначених умовах. Також недоліком даного пристрою є шкідлива коагуляція розпилюваних частинок рідини, яка робить не бажаним використання такого типу розпилювачів. Найбільш близький до запропонованого є пристрій для ультразвукового розпилення рідини (патент України №62448 А, МПК В05В 17/06, F23C 11/04, 2003 p.), що містить п'єзоелектричний перетворювач з трансформатором швидкості, на вихідному кінці якого сформована розпилююча поверхня, та систему підводу рідини до розпилюючої поверхні. Проте наведений пристрій також не дає змоги проводити розпилювання рідин на великих площах порівняно з його власними розмірами. Також конструкція пристрою приводить до коагуляції розпилюваної рідини, тим самим збільшуючи дисперсність крапель, що є неприпустимим у випадку застосування у зволожуючих системах приміщень. В основному корисній моделі поставлено задачу збільшення факелу розпилу порівняно з переліченими вище аналогами, що дозволить зволожувати одним пристроєм значно більші площі. Для вирішення поставленої задачі в пристрої для ультразвукового розпилення рідини, що містить п'єзоелектричний перетворювач з трансформатором швидкості, на вихідному кінці якого сформована розпилююча поверхня, та систему підводу рідини до розпилюючої поверхні, відповідно до корисної моделі, співвісно з розпилювачем навпроти вихідного кінця трансформатора швидкості встановлено Г-подібний направляючий апарат з підводом повітря знизу і можливістю обертання навколо осі, розпилююча поверхня виконана плоскою або з невеликою конусністю з можливістю розпилення в бік направляючого апарата і утворення незначно розширюваного факела, а на вході в направляючий апарат розміщено вентилятор з електроприводом, потік повітря з якого спрямований в направляючий апарат, причому в направляючому апараті нерухомо відносно нього встановлені нахилені лопатки, що розміщені за вентилятором. Встановлення Г-подібного направляючого апарата та вентилятора з електроприводом дозволяє сформувати потужний потік повітря, спрямований тільки в одному напрямку і віднести аерозоль на велику відстань в напрямку потоку, в свою чергу, дозволяє значно розширити факел розпилення та запобігти коагуляції краплинок аерозолю. Виконання розпилюючої поверхні з невеликою конусністю дозволяє попередньо розширити факел розпилу та краще подати аерозоль в потік повітря. Застосування лопаток дозволить за рахунок потоку повітря обертати направляючий апарат і, відповідно, зволожувати велику площу. 54053 4 Як варіант, електропривід вентилятора виконано з можливістю керування швидкістю обертання. Це дозволить керувати площею факела розпилу за допомогою електронної системи керування. Сутність корисної моделі пояснюється рисунком, де на фіг. показаний пристрій з направляючим апаратом Г-подібної форми. Пристрій з направляючим апаратом, виконаним Г-подібної форми (фіг.), складається із розпилювача 1, що містить п'єзоелектричний перетворювач з трансформатором швидкості, на вихідному кінці якого сформована розпилююча поверхня, що виконана плоскою або з невеликою конусністю. До розпилювача 1 підключені системи подачі рідини (показано схематично) та генератор електричного сигналу (умовно не показаний). Співвісно з розпилювачем 1, навпроти вихідного кінця трансформатора швидкості якого встановлений направляючий апарат 2, що зроблено Г-подібним з підводом повітря знизу і встановлено з можливістю обертання навколо осі. На вході у направляючий апарат 2 нерухомо відносно нього встановлені нахилені лопатки 3. Підвід повітря знизу створюється вентилятором 6 з електроприводом 7, що нерухомо закріплені в корпусі вентилятора 5, який виконаний з отворами в нижній та верхній частинах відповідно для всмоктування повітря та виходу повітряного потоку. Корпус вентилятора 5 виконаний з лапою 8 для жорсткого кріплення з розпилювачем 1, та з підшипником 4, завдяки якому стає можливим обертання направляючого апарата 2. Електропривід 7 може мати два виконання: з регулюванням частоти обертання або з постійною частотою обертання. Пристрій працює наступним чином. При подачі високочастотної напруги від генератора електричного сигналу до розпилювача 1 (фіг.) трансформатор швидкості останнього починає вібрувати. При цьому вихідний кінець трансформатора швидкості, на якому сформована розпилююча поверхня, буде коливатись з максимальною амплітудою. При поданні рідини до розпилюючої поверхні, виконаної плоскою або з невеликою конусністю, утворюється факел аерозолю, що незначно розширюється. Одночасно з поданням високочастотної напруги від генератора електричного сигналу до розпилювача 1 напруга подається до електропровода 7, який обертає вентилятор 6, чим створює потік повітря. Повітря потрапляє на вхід направляючого апарата 2. Останній під дією реактивної сили потоку повітря на лопатки 3 починає обертатись. Потік повітря, що виходить з направляючого апарата 2, запобігає коагуляції аерозолю, підхоплює його та відносить у напрямку від пристрою. Виконання електропривода з регулюванням частоти обертання дозволяє в обох, вище названих, варіантах виконання направляючого апарата регулювати радіус розносу розпилюваного аерозолю. Застосування запропонованого ультразвукового розпилювача рідини дозволить отримати якісний дрібнодисперсний аерозоль, що розпилюєть 5 54053 ся на великі площі. При цьому пристрій запобігає шкідливій коагуляції частинок аерозолю. Можливість керування площею зволоження дозволяє використовувати пристрій, що пропону Комп’ютерна верстка М. Мацело 6 ється, в автоматичних системах, що створюють штучний мікроклімат. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
