Спосіб деформаційної обробки матеріалів

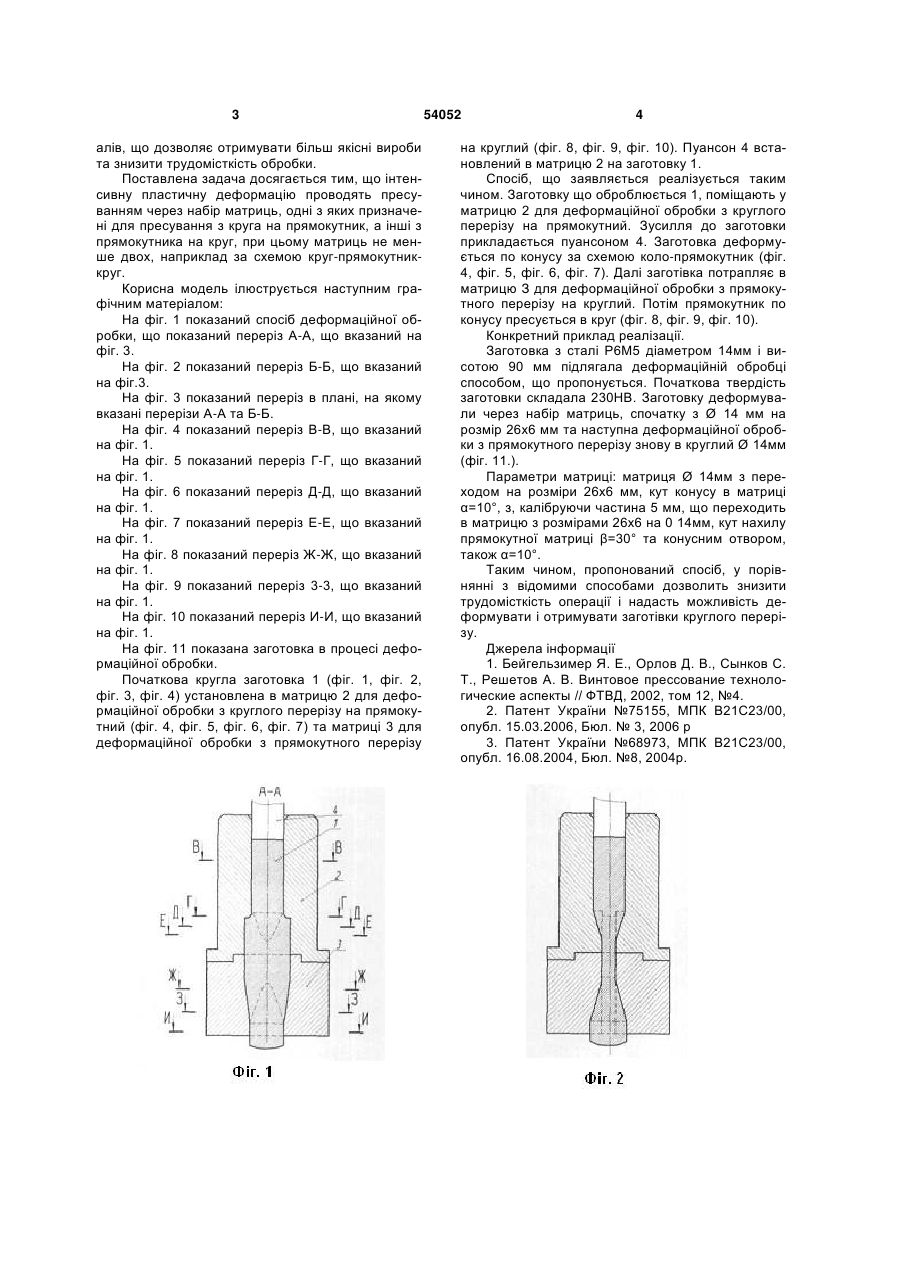

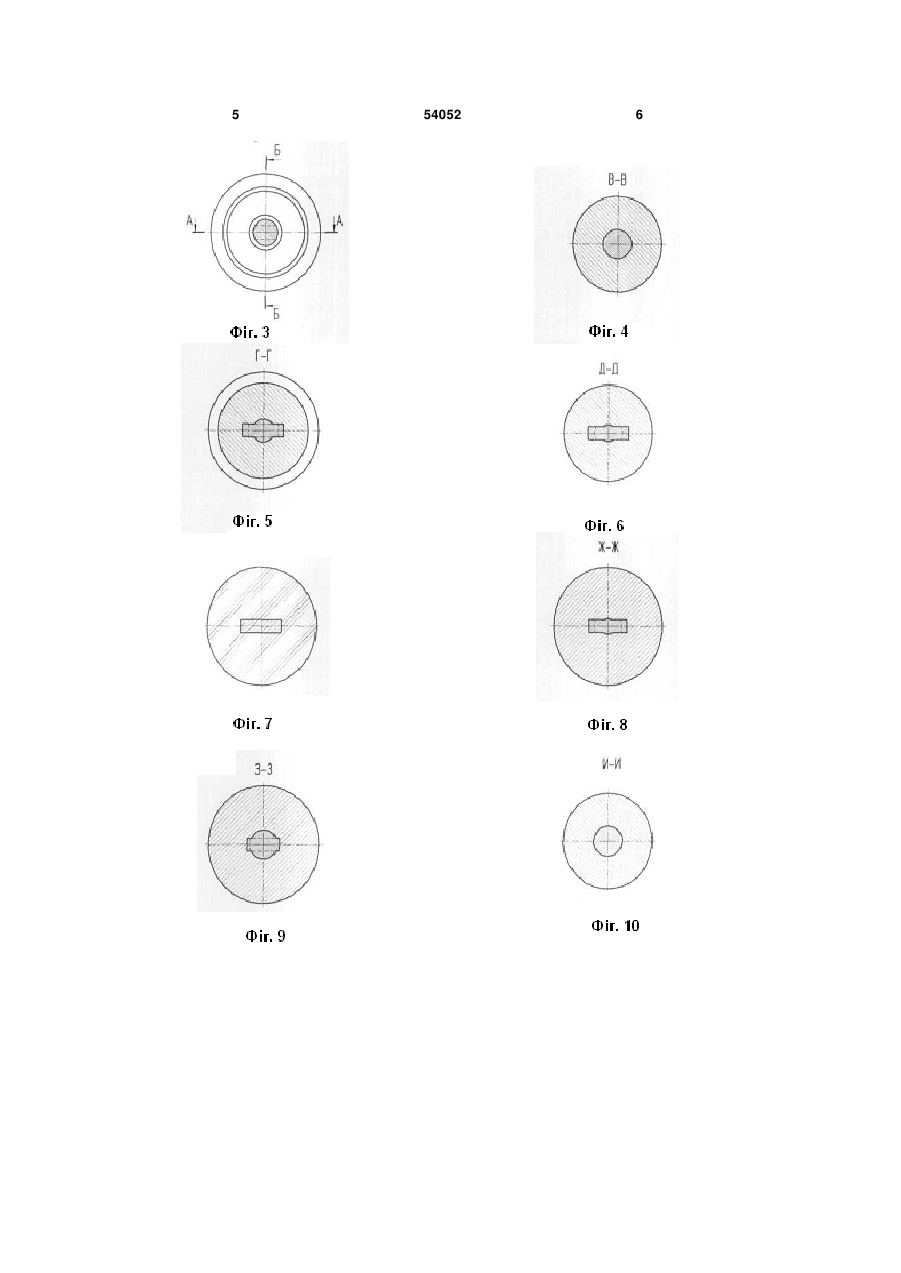

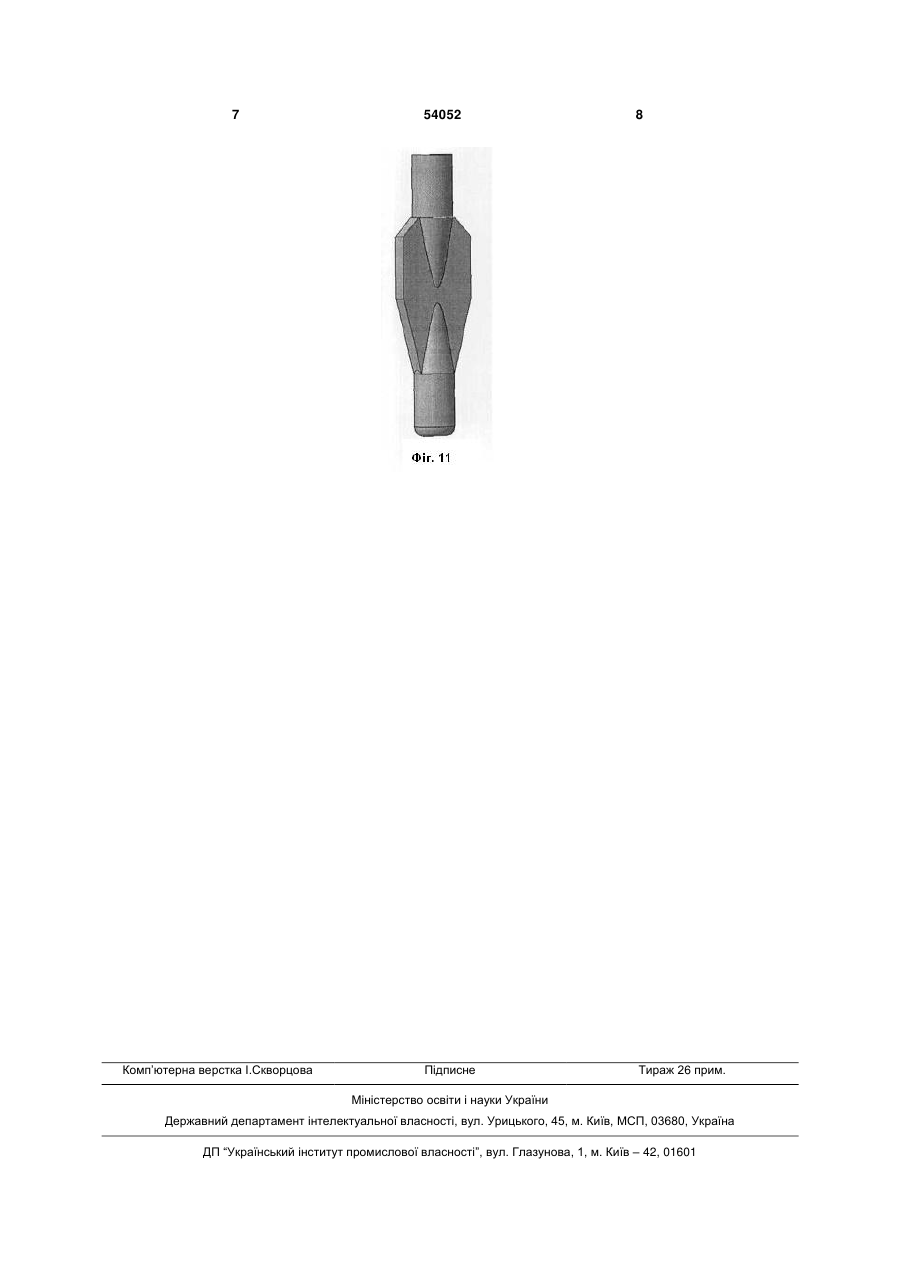

Спосіб деформаційної обробки матеріалів, що включає багаторазову інтенсивну деформацію матеріалу, під час якого матеріал піддають комбінованій деформації щонайменше двом деформаційним переходам, який відрізняється тим, що інтенсивну пластичну деформацію проводять пресуванням через набір матриць, одні з яких призначені для пресування з круга на прямокутник, а інші - з прямокутника на круг, при цьому матриць не менше двох, наприклад за схемою кругпрямокутник-круг. (19) (21) u201004901 (22) 23.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) КАЛЮЖНИЙ ВОЛОДИМИР ЛЕОНІДОВИЧ, КАЛЮЖНИЙ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ГОРНОСТАЙ ВАДИМ МИКОЛАЙОВИЧ, ПІМАНОВ ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, ЗАПОРОЖЧЕНКО АНДРІЙ СЕРГІЙОВИЧ, ЄЛІН ЄГОР МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 алів, що дозволяє отримувати більш якісні вироби та знизити трудомісткість обробки. Поставлена задача досягається тим, що інтенсивну пластичну деформацію проводять пресуванням через набір матриць, одні з яких призначені для пресування з круга на прямокутник, а інші з прямокутника на круг, при цьому матриць не менше двох, наприклад за схемою круг-прямокутниккруг. Корисна модель ілюструється наступним графічним матеріалом: На фіг. 1 показаний спосіб деформаційної обробки, що показаний переріз А-А, що вказаний на фіг. 3. На фіг. 2 показаний переріз Б-Б, що вказаний на фіг.3. На фіг. 3 показаний переріз в плані, на якому вказані перерізи А-А та Б-Б. На фіг. 4 показаний переріз В-В, що вказаний на фіг. 1. На фіг. 5 показаний переріз Г-Г, що вказаний на фіг. 1. На фіг. 6 показаний переріз Д-Д, що вказаний на фіг. 1. На фіг. 7 показаний переріз Е-Е, що вказаний на фіг. 1. На фіг. 8 показаний переріз Ж-Ж, що вказаний на фіг. 1. На фіг. 9 показаний переріз 3-3, що вказаний на фіг. 1. На фіг. 10 показаний переріз И-И, що вказаний на фіг. 1. На фіг. 11 показана заготовка в процесі деформаційної обробки. Початкова кругла заготовка 1 (фіг. 1, фіг. 2, фіг. 3, фіг. 4) установлена в матрицю 2 для деформаційної обробки з круглого перерізу на прямокутний (фіг. 4, фіг. 5, фіг. 6, фіг. 7) та матриці 3 для деформаційної обробки з прямокутного перерізу 54052 4 на круглий (фіг. 8, фіг. 9, фіг. 10). Пуансон 4 встановлений в матрицю 2 на заготовку 1. Спосіб, що заявляється реалізується таким чином. Заготовку що оброблюється 1, поміщають у матрицю 2 для деформаційної обробки з круглого перерізу на прямокутний. Зусилля до заготовки прикладається пуансоном 4. Заготовка деформується по конусу за схемою коло-прямокутник (фіг. 4, фіг. 5, фіг. 6, фіг. 7). Далі заготівка потрапляє в матрицю З для деформаційної обробки з прямокутного перерізу на круглий. Потім прямокутник по конусу пресується в круг (фіг. 8, фіг. 9, фіг. 10). Конкретний приклад реалізації. Заготовка з сталі Р6М5 діаметром 14мм і висотою 90 мм підлягала деформаційній обробці способом, що пропонується. Початкова твердість заготовки складала 230НВ. Заготовку деформували через набір матриць, спочатку з Ø 14 мм на розмір 26x6 мм та наступна деформаційної обробки з прямокутного перерізу знову в круглий Ø 14мм (фіг. 11.). Параметри матриці: матриця Ø 14мм з переходом на розміри 26x6 мм, кут конусу в матриці α=10°, з, калібруючи частина 5 мм, що переходить в матрицю з розмірами 26x6 на 0 14мм, кут нахилу прямокутної матриці β=30° та конусним отвором, також α=10°. Таким чином, пропонований спосіб, у порівнянні з відомими способами дозволить знизити трудомісткість операції і надасть можливість деформувати і отримувати заготівки круглого перерізу. Джерела інформації 1. Бейгельзимер Я. Е., Орлов Д. В., Сынков С. Т., Решетов А. В. Винтовое прессование технологические аспекты // ФТВД, 2002, том 12, №4. 2. Патент України №75155, МПК В21С23/00, опубл. 15.03.2006, Бюл. № 3, 2006 р 3. Патент України №68973, МПК В21С23/00, опубл. 16.08.2004, Бюл. №8, 2004р. 5 54052 6 7 Комп’ютерна верстка І.Скворцова 54052 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
