Апарат зі шнековою мішалкою
Номер патенту: 54058
Опубліковано: 25.10.2010
Автори: Мікульонок Ігор Олегович, Голубєв Артем Артурович, Зубрій Олег Григорович
Формула / Реферат
1. Апарат зі шнековою мішалкою, що містить вертикальний циліндричний корпус з циркуляційною трубою і розміщеною в ній шнековою мішалкою, який відрізняється тим, що циркуляційна труба по її висоті споряджена щонайменше одним рядом горизонтальних штирів, спрямованих по радіусу всередину труби, при цьому в місцях проходження штирів шнек мішалки виконано з розривами.
2. Апарат за п. 1, який відрізняється тим, що штирі виконано знімними.
Текст

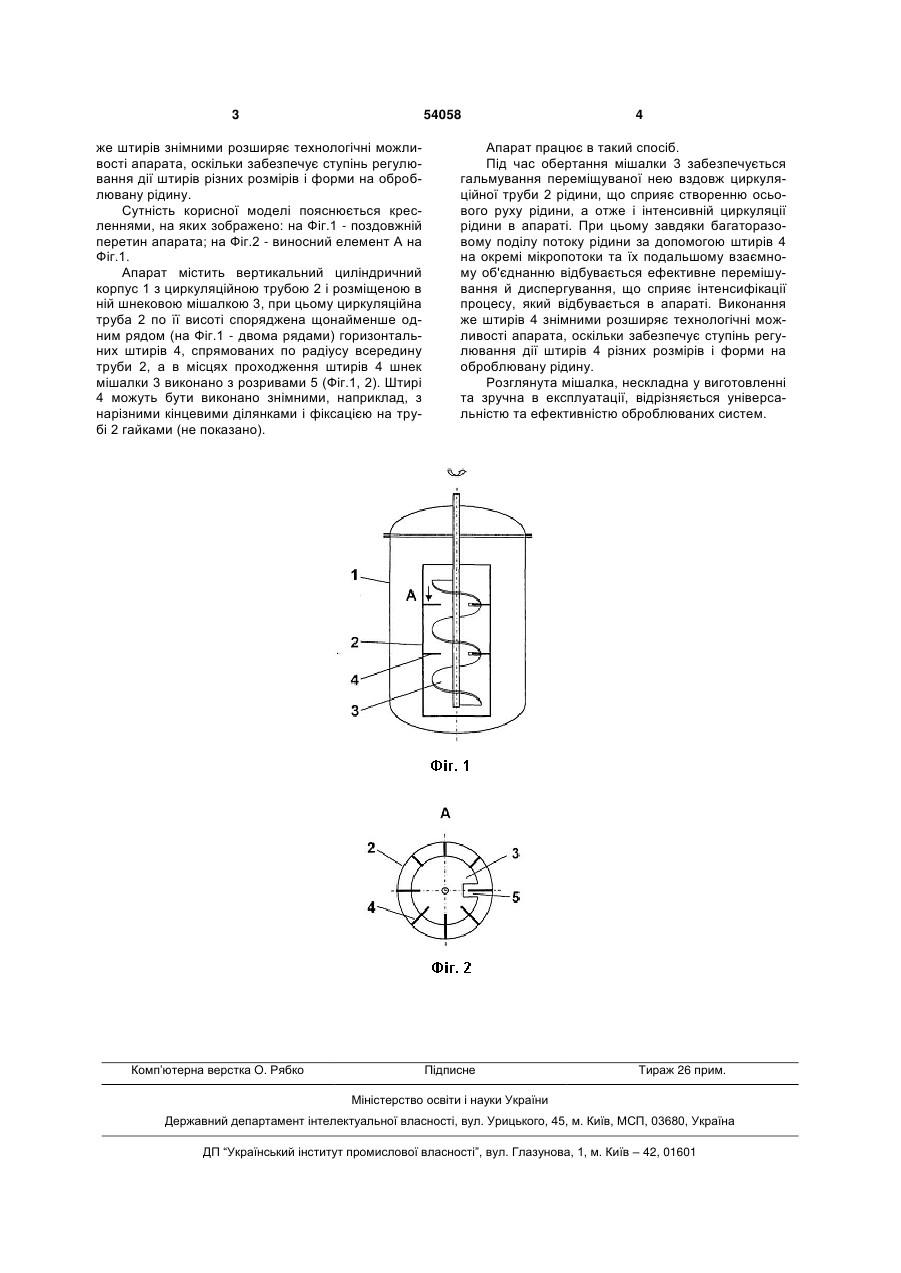

1. Апарат зі шнековою мішалкою, що містить вертикальний циліндричний корпус з циркуляцій 3 54058 же штирів знімними розширяє технологічні можливості апарата, оскільки забезпечує ступінь регулювання дії штирів різних розмірів і форми на оброблювану рідину. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній перетин апарата; на Фіг.2 - виносний елемент А на Фіг.1. Апарат містить вертикальний циліндричний корпус 1 з циркуляційною трубою 2 і розміщеною в ній шнековою мішалкою 3, при цьому циркуляційна труба 2 по її висоті споряджена щонайменше одним рядом (на Фіг.1 - двома рядами) горизонтальних штирів 4, спрямованих по радіусу всередину труби 2, а в місцях проходження штирів 4 шнек мішалки 3 виконано з розривами 5 (Фіг.1, 2). Штирі 4 можуть бути виконано знімними, наприклад, з нарізними кінцевими ділянками і фіксацією на трубі 2 гайками (не показано). Комп’ютерна верстка O. Рябко 4 Апарат працює в такий спосіб. Під час обертання мішалки 3 забезпечується гальмування переміщуваної нею вздовж циркуляційної труби 2 рідини, що сприяє створенню осьового руху рідини, а отже і інтенсивній циркуляції рідини в апараті. При цьому завдяки багаторазовому поділу потоку рідини за допомогою штирів 4 на окремі мікропотоки та їх подальшому взаємному об'єднанню відбувається ефективне перемішування й диспергування, що сприяє інтенсифікації процесу, який відбувається в апараті. Виконання же штирів 4 знімними розширяє технологічні можливості апарата, оскільки забезпечує ступінь регулювання дії штирів 4 різних розмірів і форми на оброблювану рідину. Розглянута мішалка, нескладна у виготовленні та зручна в експлуатації, відрізняється універсальністю та ефективністю оброблюваних систем. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus with screw mixer
Автори англійськоюHolubiev Artem Arturovych, Zubrii Oleh Hryhorovych, Mikulionok Ihor Olehovych
Назва патенту російськоюАппарат со шнековой мешалкой
Автори російськоюГолубев Артем Артурович, Зубрий Олег Григорьевич, Микуленок Игорь Олегович
МПК / Мітки
МПК: B01F 7/08
Мітки: мішалкою, апарат, шнековою
Код посилання
<a href="https://ua.patents.su/2-54058-aparat-zi-shnekovoyu-mishalkoyu.html" target="_blank" rel="follow" title="База патентів України">Апарат зі шнековою мішалкою</a>

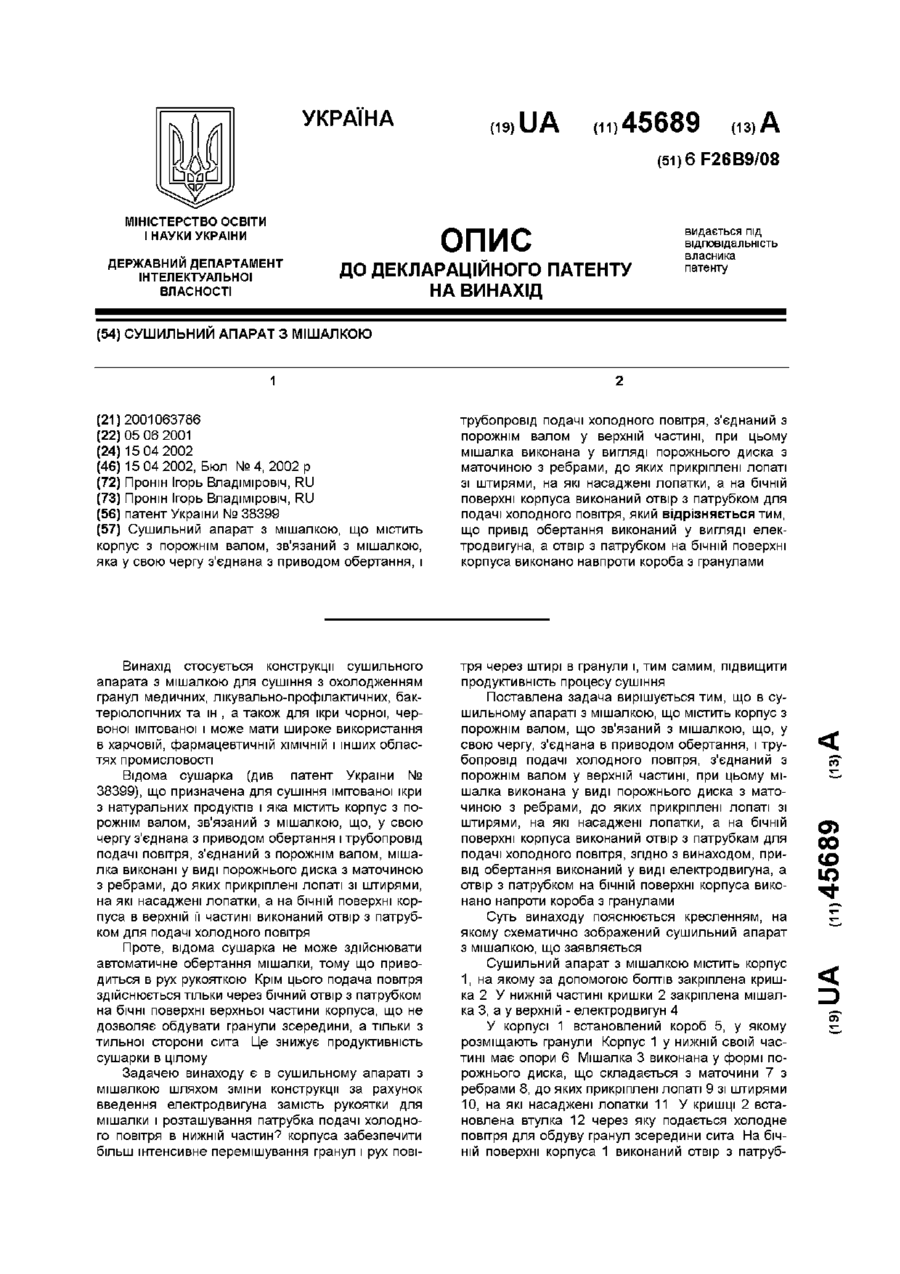

Сушильний апарат з мішалкою
