Стрічковий конвеєр
Формула / Реферат

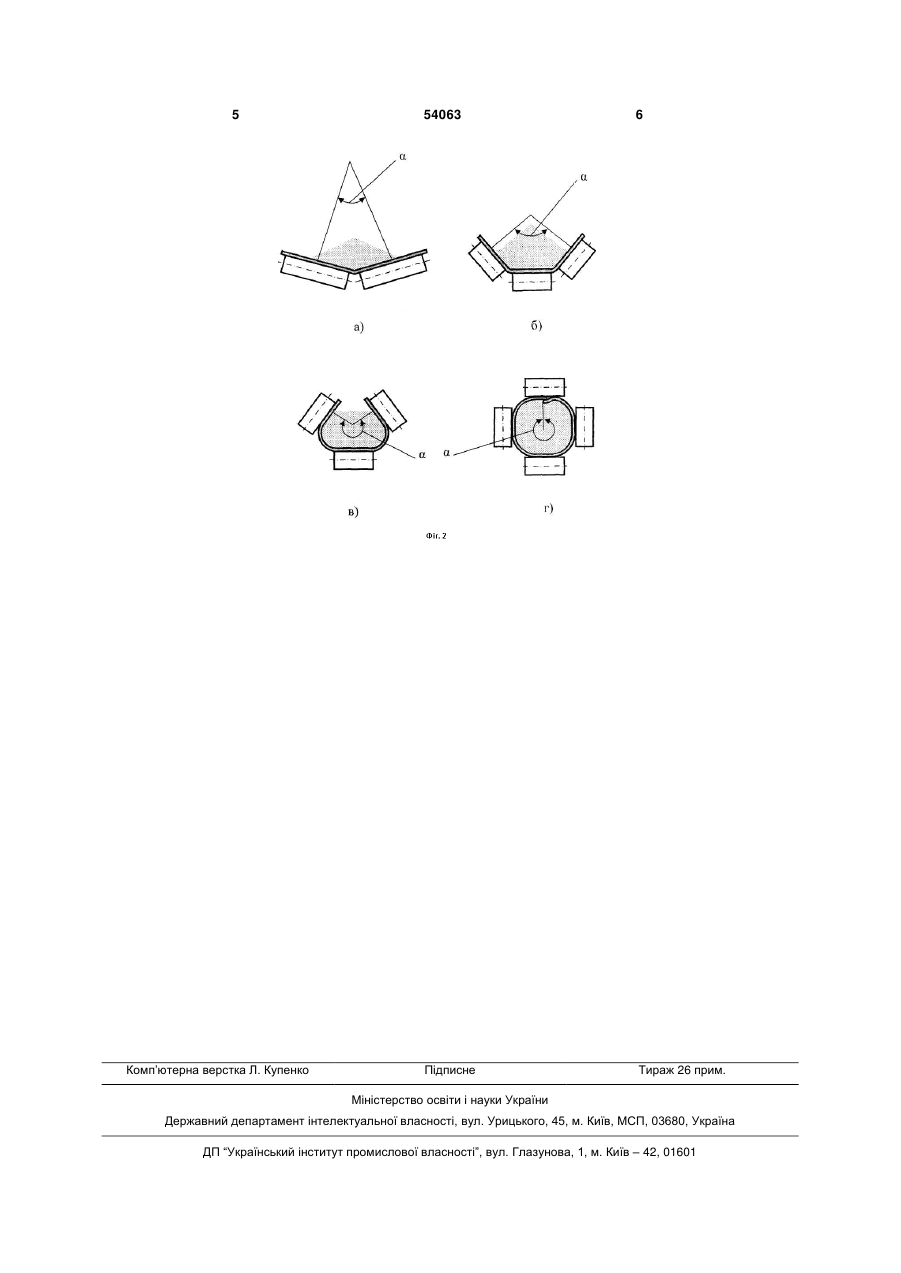

Стрічковий конвеєр, що включає раму з встановленими на ній привідним та натяжним барабанами, роликовими опорами, завантажувальними та розвантажувальними пристроями, приводом, гнучкою стрічкою з ділянками завантаження, транспортування та розвантаження, який відрізняється тим, що роликові опори розташовані на рамі з поступовим зростанням від місця завантаження їх кількості та кута α охоплення поверхні стрічки від 0 до 2π.
Текст

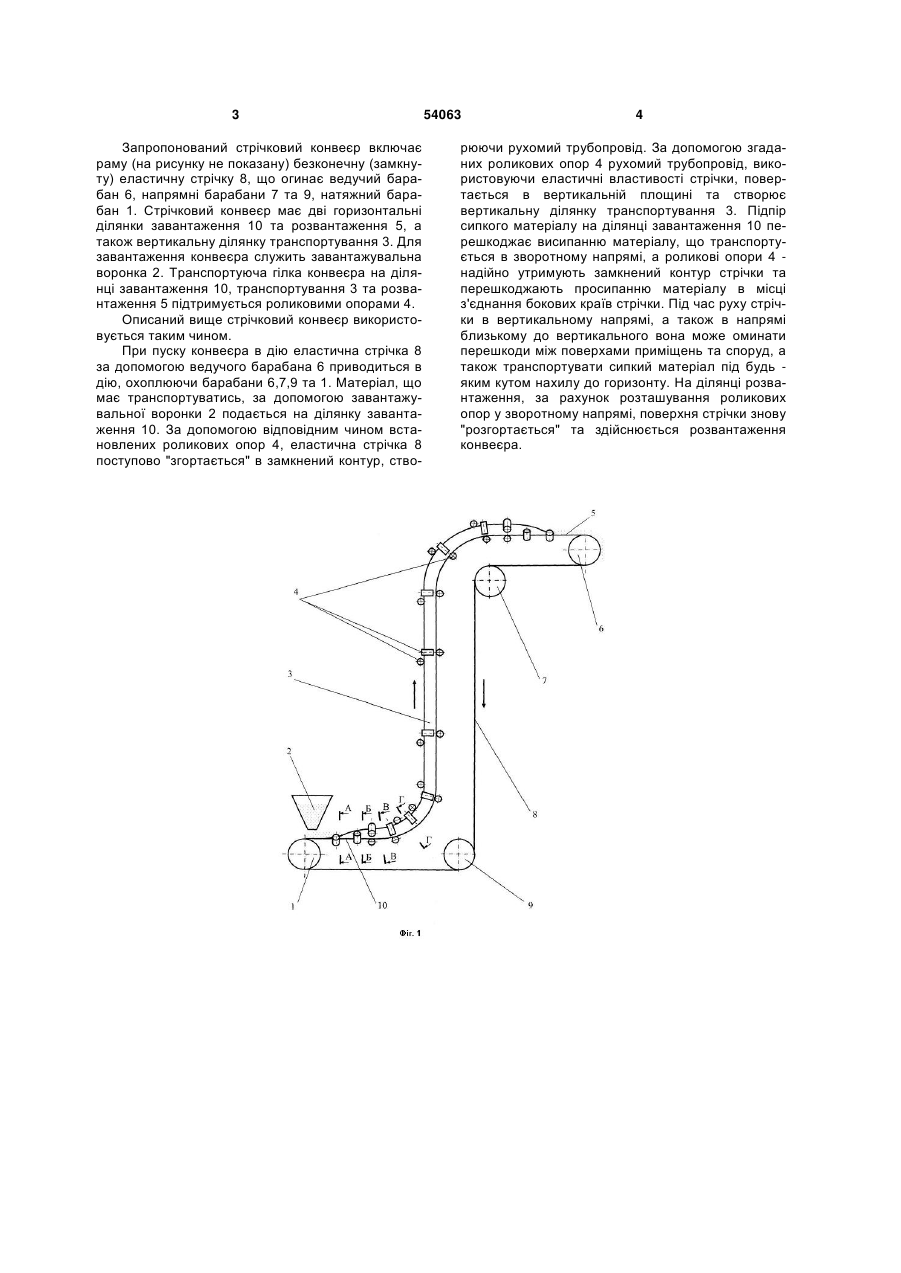

Стрічковий конвеєр, що включає раму з встановленими на ній привідним та натяжним бараба 3 Запропонований стрічковий конвеєр включає раму (на рисунку не показану) безконечну (замкнуту) еластичну стрічку 8, що огинає ведучий барабан 6, напрямні барабани 7 та 9, натяжний барабан 1. Стрічковий конвеєр має дві горизонтальні ділянки завантаження 10 та розвантаження 5, а також вертикальну ділянку транспортування 3. Для завантаження конвеєра служить завантажувальна воронка 2. Транспортуюча гілка конвеєра на ділянці завантаження 10, транспортування 3 та розвантаження 5 підтримується роликовими опорами 4. Описаний вище стрічковий конвеєр використовується таким чином. При пуску конвеєра в дію еластична стрічка 8 за допомогою ведучого барабана 6 приводиться в дію, охоплюючи барабани 6,7,9 та 1. Матеріал, що має транспортуватись, за допомогою завантажувальної воронки 2 подається на ділянку завантаження 10. За допомогою відповідним чином встановлених роликових опор 4, еластична стрічка 8 поступово "згортається" в замкнений контур, ство 54063 4 рюючи рухомий трубопровід. За допомогою згаданих роликових опор 4 рухомий трубопровід, використовуючи еластичні властивості стрічки, повертається в вертикальній площині та створює вертикальну ділянку транспортування 3. Підпір сипкого матеріалу на ділянці завантаження 10 перешкоджає висипанню матеріалу, що транспортується в зворотному напрямі, а роликові опори 4 надійно утримують замкнений контур стрічки та перешкоджають просипанню матеріалу в місці з'єднання бокових країв стрічки. Під час руху стрічки в вертикальному напрямі, а також в напрямі близькому до вертикального вона може оминати перешкоди між поверхами приміщень та споруд, а також транспортувати сипкий матеріал під будь яким кутом нахилу до горизонту. На ділянці розвантаження, за рахунок розташування роликових опор у зворотному напрямі, поверхня стрічки знову "розгортається" та здійснюється розвантаження конвеєра. 5 Комп’ютерна верстка Л. Купенко 54063 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt conveyor
Автори англійськоюMaliuta Serhii Ivanovych
Назва патенту російськоюЛенточный конвейер
Автори російськоюМалюта Сергей Иванович
МПК / Мітки
МПК: B65G 25/00
Мітки: стрічковій, конвеєр
