Стрічковий конвеєр

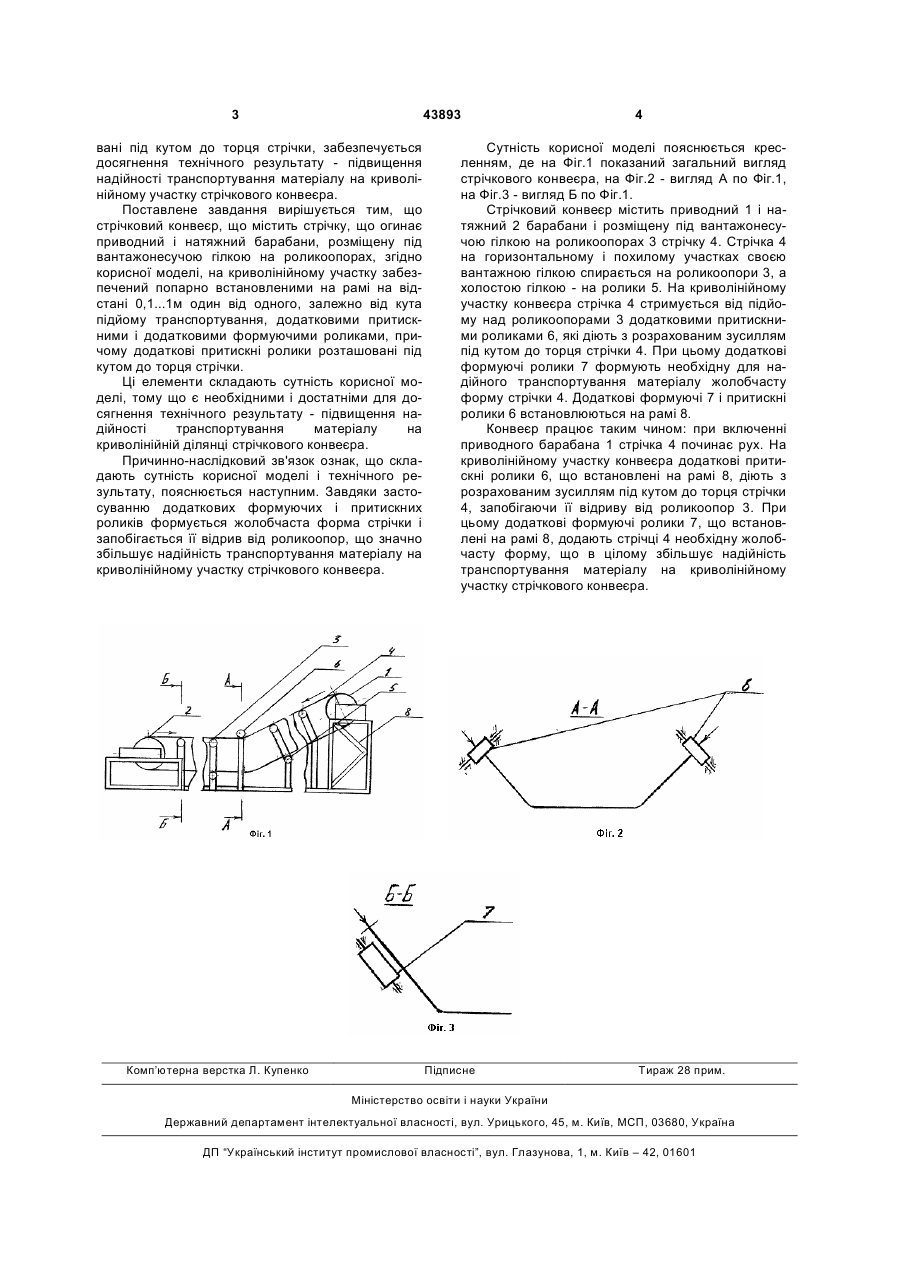

Стрічковий конвеєр, що містить приводний і натяжний барабани і розміщену під вантажонесучою гілкою на роликоопорах стрічку, який відрізняється тим, що на криволінійній ділянці конвеєра він забезпечений попарно встановленими на рамі на відстані 0,1...1м один від одного, залежно від кута підйому транспортування, додатковими притискними і додатковими формуючими роликами, причому додаткові притискні ролики розташовані під кутом до торця стрічки. (19) (21) u200902040 (22) 10.03.2009 (24) 10.09.2009 (46) 10.09.2009, Бюл.№ 17, 2009 р. (72) ПРОХОРОВ ВОЛОДИМИР ЮРІЙОВИЧ, МЕЛЬНИКОВ СЕРГІЙ ОПАНАСОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 43893 вані під кутом до торця стрічки, забезпечується досягнення технічного результату - підвищення надійності транспортування матеріалу на криволінійному участку стрічкового конвеєра. Поставлене завдання вирішується тим, що стрічковий конвеєр, що містить стрічку, що огинає приводний і натяжний барабани, розміщену під вантажонесучою гілкою на роликоопорах, згідно корисної моделі, на криволінійному участку забезпечений попарно встановленими на рамі на відстані 0,1...1м один від одного, залежно від кута підйому транспортування, додатковими притискними і додатковими формуючими роликами, причому додаткові притискні ролики розташовані під кутом до торця стрічки. Ці елементи складають сутність корисної моделі, тому що є необхідними і достатніми для досягнення технічного результату - підвищення надійності транспортування матеріалу на криволінійній ділянці стрічкового конвеєра. Причинно-наслідковий зв'язок ознак, що складають сутність корисної моделі і технічного результату, пояснюється наступним. Завдяки застосуванню додаткових формуючих і притискних роликів формується жолобчаста форма стрічки і запобігається її відрив від роликоопор, що значно збільшує надійність транспортування матеріалу на криволінійному участку стрічкового конвеєра. Комп’ютерна верстка Л. Купенко 4 Сутність корисної моделі пояснюється кресленням, де на Фіг.1 показаний загальний вигляд стрічкового конвеєра, на Фіг.2 - вигляд А по Фіг.1, на Фіг.3 - вигляд Б по Фіг.1. Стрічковий конвеєр містить приводний 1 і натяжний 2 барабани і розміщену під вантажонесучою гілкою на роликоопорах 3 стрічку 4. Стрічка 4 на горизонтальному і похилому участках своєю вантажною гілкою спирається на роликоопори 3, а холостою гілкою - на ролики 5. На криволінійному участку конвеєра стрічка 4 стримується від підйому над роликоопорами 3 додатковими притискними роликами 6, які діють з розрахованим зусиллям під кутом до торця стрічки 4. При цьому додаткові формуючі ролики 7 формують необхідну для надійного транспортування матеріалу жолобчасту форму стрічки 4. Додаткові формуючі 7 і притискні ролики 6 встановлюються на рамі 8. Конвеєр працює таким чином: при включенні приводного барабана 1 стрічка 4 починає рух. На криволінійному участку конвеєра додаткові притискні ролики 6, що встановлені на рамі 8, діють з розрахованим зусиллям під кутом до торця стрічки 4, запобігаючи її відриву від роликоопор 3. При цьому додаткові формуючі ролики 7, що встановлені на рамі 8, додають стрічці 4 необхідну жолобчасту форму, що в цілому збільшує надійність транспортування матеріалу на криволінійному участку стрічкового конвеєра. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
