Стрічковий конвеєр

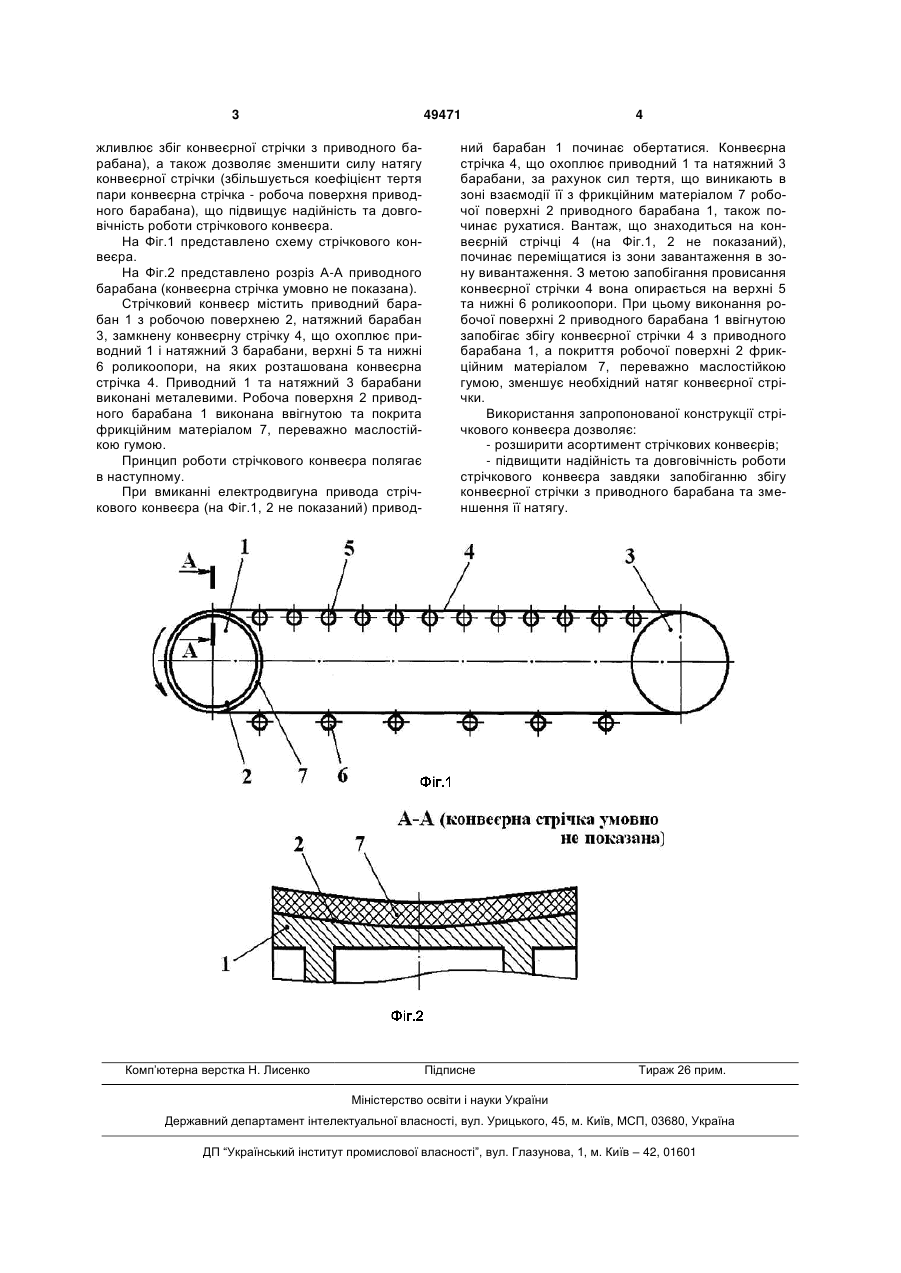

Стрічковий конвеєр, що містить приводний барабан з робочою поверхнею, натяжний барабан, замкнену конвеєрну стрічку, що їх охоплює, та верхні і нижні роликоопори, на яких розташована конвеєрна стрічка, який відрізняється тим, що робоча поверхня приводного барабана виконана ввігнутою та покрита фрикційним матеріалом, переважно маслостійкою гумою. (19) (21) u200912636 (22) 07.12.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 49471 жливлює збіг конвеєрної стрічки з приводного барабана), а також дозволяє зменшити силу натягу конвеєрної стрічки (збільшується коефіцієнт тертя пари конвеєрна стрічка - робоча поверхня приводного барабана), що підвищує надійність та довговічність роботи стрічкового конвеєра. На Фіг.1 представлено схему стрічкового конвеєра. На Фіг.2 представлено розріз А-А приводного барабана (конвеєрна стрічка умовно не показана). Стрічковий конвеєр містить приводний барабан 1 з робочою поверхнею 2, натяжний барабан 3, замкнену конвеєрну стрічку 4, що охоплює приводний 1 і натяжний 3 барабани, верхні 5 та нижні 6 роликоопори, на яких розташована конвеєрна стрічка 4. Приводний 1 та натяжний 3 барабани виконані металевими. Робоча поверхня 2 приводного барабана 1 виконана ввігнутою та покрита фрикційним матеріалом 7, переважно маслостійкою гумою. Принцип роботи стрічкового конвеєра полягає в наступному. При вмиканні електродвигуна привода стрічкового конвеєра (на Фіг.1, 2 не показаний) привод Комп’ютерна верстка Н. Лиcенко 4 ний барабан 1 починає обертатися. Конвеєрна стрічка 4, що охоплює приводний 1 та натяжний 3 барабани, за рахунок сил тертя, що виникають в зоні взаємодії її з фрикційним матеріалом 7 робочої поверхні 2 приводного барабана 1, також починає рухатися. Вантаж, що знаходиться на конвеєрній стрічці 4 (на Фіг.1, 2 не показаний), починає переміщатися із зони завантаження в зону вивантаження. З метою запобігання провисання конвеєрної стрічки 4 вона опирається на верхні 5 та нижні 6 роликоопори. При цьому виконання робочої поверхні 2 приводного барабана 1 ввігнутою запобігає збігу конвеєрної стрічки 4 з приводного барабана 1, а покриття робочої поверхні 2 фрикційним матеріалом 7, переважно маслостійкою гумою, зменшує необхідний натяг конвеєрної стрічки. Використання запропонованої конструкції стрічкового конвеєра дозволяє: - розширити асортимент стрічкових конвеєрів; - підвищити надійність та довговічність роботи стрічкового конвеєра завдяки запобіганню збігу конвеєрної стрічки з приводного барабана та зменшення її натягу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
