Стругова установка

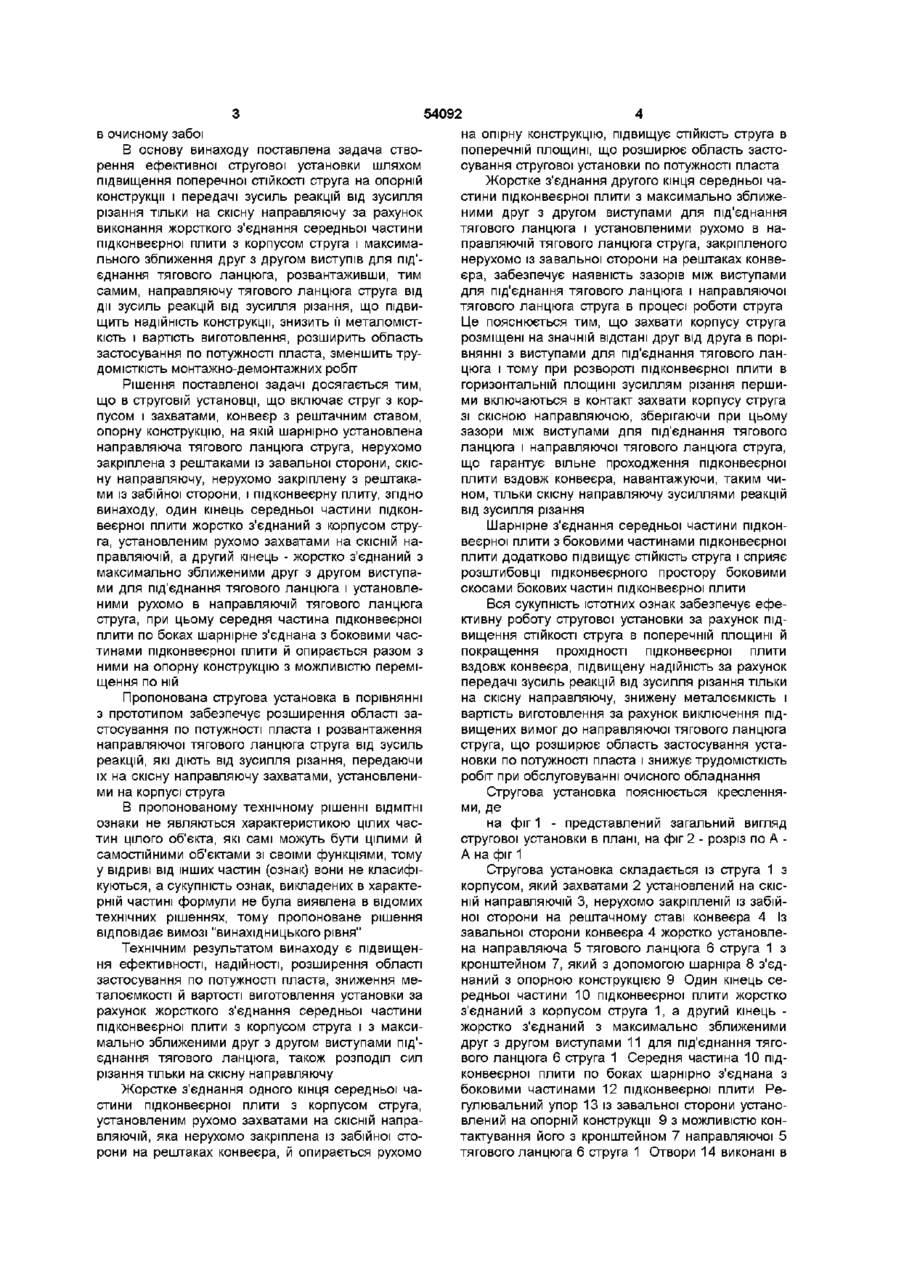

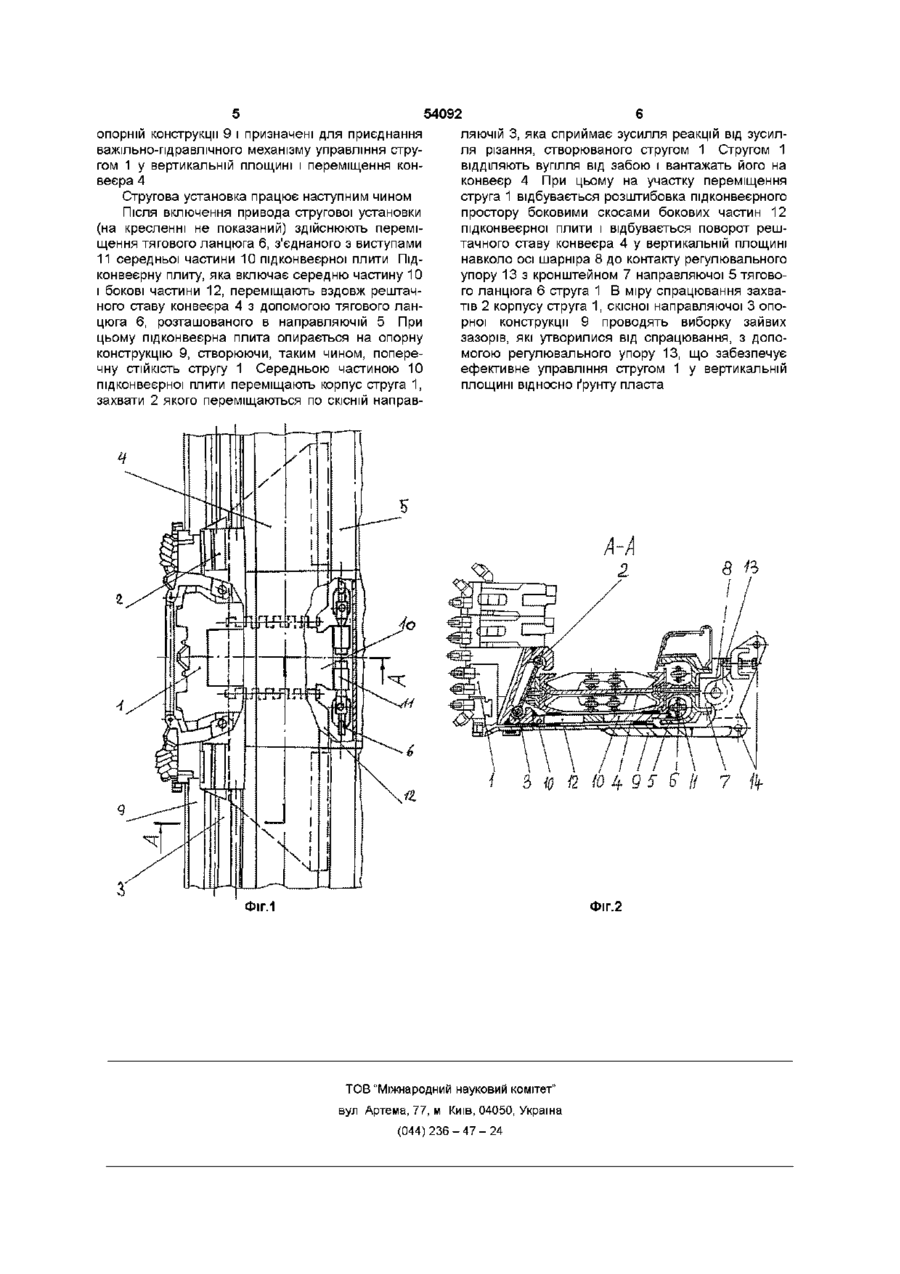

Стругова установка, яка включає струг з корпусом і захватами, конвеєр з риштачним ставом, опорну конструкцію, на якій шарнірно установлена напрямна тягового ланцюга струга, нерухомо закріплена з риштаками із завальної сторони, скісну напрямну, нерухомо закріплену з риштаками із забійної сторони, і під конвеєрну плиту, яка відрізняється тим, що один кінець середньої частини підконвеєрної плити жорстко з'єднаний з корпусом струга, установленим рухомо захватами на СКІСНІЙ напрямній, а другий кінець - жорстко з'єднаний з максимально зближеними друг з другом виступами для під'єднання тягового ланцюга і установленими рухомо в напрямній тягового ланцюга струга, при цьому середня частина підконвеєрної плити по боках шарнірно з'єднана з боковими частинами підконвеєрної плити й опирається разом з ними на опорну конструкцію з можливістю переміщення по ній Винахід стосується вугільної промисловості, зокрема установок стругових для підземного видобутку вугілля Відома стругова установка, яка включає струг із корпусом та різцями, конвеєр з рештачним ставом, опорну конструкцію, на якій шарнірне установлена направляюча тягового ланцюга струга, що нерухомо закріплена з рештаками конвеєра із завальної сторони, і підконвеєрну плиту, середня частина якої жорстко з'єднана з корпусом струга і шарнірно - з боковими частинами, обладнаними виступами по краях для під'єднання причіпних пристроїв тягового ланцюга, рухомо установлених в направляючій тягового ланцюга струга (див Журнал Тлюкауф", стаття "Розробка комбінованого струга Гляйтшвертхобель в інституті "Бергбауфоршунг", 1982 -№21 - С 7 - 1 0 ) Найближчим по технічній суті до заявленого рішення, прийнятого за прототип, є стругова установка, яка включає струг з корпусом і різцями, конвеєр з рештачним ставом, опорну конструкцію, на якій шарнірно установлена направляюча тягового ланцюга струга, яка нерухомо закріплена з рештаками із завальної сторони, скісну направляючу, нерухомо закріплену з рештаками із забійної сторони, і підконвеєрну плиту, один кінець якої виконаний із виступом, установленим вільно у виїмці корпусу струга, а другий кінець з'єднаний з тяговим ланцюгом і установлений рухомо в направляючій тягового ланцюга струга (див деклараційний патент України №33928 А МПК 6Є21С27/32, публ 15 02 2001, бюл №1 "Стругова установка") Недоліком відомої стругової установки є наявність великого плеча між ґрунтовими різцями струга і причіпними пристроями тягового ланцюга, установленими у виступах бокових частин підконвеєрної плити, розташованих в направляючій тягового ланцюга струга, так як це плече приводить при розвороті струга в горизонтальній площині до заклинювання корпусу струга з рештачним ставом конвеєра, ґрунтових різців струга - з кромкою опорної конструкції, а виступів підконвеєрної плити - з направляючою тягового ланцюга струга Недоліком відомої стругової установки є те, що направляюча тягового ланцюга струга навантажується зусиллям різання, пред'являючи тим самим до себе підвищенні вимоги по збільшенню МІЦНОСТІ конструкції, проведенню додаткової термообробки, точності виготовлення і центровки стиків и секцій для безперешкодного проходження підконвеєрної плити виступами для під'єднання тягового ланцюга струга вздовж рештачного ставу конвеєра, що приводить до збільшення металоємкості навісного обладнання конвеєра і вартості його виготовлення, а також до підвищення трудомісткості монтажно-демонтажних і ремонтних робіт о> о ю 54092 в очисному забої В основу винаходу поставлена задача створення ефективної стругової установки шляхом підвищення поперечної СТІЙКОСТІ струга на опорній конструкції і передачі зусиль реакцій від зусилля різання тільки на скісну направляючу за рахунок виконання жорсткого з'єднання середньої частини підконвеєрної плити з корпусом струга і максимального зближення друг з другом виступів для під'єднання тягового ланцюга, розвантаживши, тим самим, направляючу тягового ланцюга струга від дії зусиль реакцій від зусилля різання, що підвищить надійність конструкції, знизить її металомісткість і вартість виготовлення, розширить область застосування по потужності пласта, зменшить трудомісткість монтажно-демонтажних робіт Рішення поставленої задачі досягається тим, що в струговій установці, що включає струг з корпусом і захватами, конвеєр з рештачним ставом, опорну конструкцію, на якій шарнірно установлена направляюча тягового ланцюга струга, нерухомо закріплена з рештаками із завальної сторони, скісну направляючу, нерухомо закріплену з рештаками із забійної сторони, і підконвеєрну плиту, згідно винаходу, один кінець середньої частини підконвеєрної плити жорстко з'єднаний з корпусом струга, установленим рухомо захватами на СКІСНІЙ направляючій, а другий кінець - жорстко з'єднаний з максимально зближеними друг з другом виступами для під'єднання тягового ланцюга і установленими рухомо в направляючій тягового ланцюга струга, при цьому середня частина підконвеєрної плити по боках шарнірне з'єднана з боковими частинами підконвеєрної плити й опирається разом з ними на опорну конструкцію з можливістю переміщення П НІЙ О Пропонована стругова установка в порівнянні з прототипом забезпечує розширення області застосування по потужності пласта і розвантаження направляючої тягового ланцюга струга від зусиль реакцій, які діють від зусилля різання, передаючи їх на скісну направляючу захватами, установленими на корпусі струга В пропонованому технічному рішенні ВІДМІТНІ ознаки не являються характеристикою цілих частин цілого об'єкта, які самі можуть бути цілими й самостійними об'єктами зі своїми функціями, тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених в характерній частині формули не була виявлена в відомих технічних рішеннях, тому пропоноване рішення відповідає вимозі "винахідницького рівня" Технічним результатом винаходу є підвищення ефективності, надійності, розширення області застосування по потужності пласта, зниження металоємкості й вартості виготовлення установки за рахунок жорсткого з'єднання середньої частини підконвеєрної плити з корпусом струга і з максимально зближеними друг з другом виступами під'єднання тягового ланцюга, також розподіл сил різання тільки на скісну направляючу Жорстке з'єднання одного кінця середньої частини підконвеєрної плити з корпусом струга, установленим рухомо захватами на СКІСНІЙ направляючій, яка нерухомо закріплена із забійної сторони на рештаках конвеєра, й опирається рухомо на опірну конструкцію, підвищує СТІЙКІСТЬ струга в поперечній площині, що розширює область застосування стругової установки по потужності пласта Жорстке з'єднання другого кінця середньої частини підконвеєрної плити з максимально зближеними друг з другом виступами для під'єднання тягового ланцюга і установленими рухомо в направляючій тягового ланцюга струга, закріпленого нерухомо із завальної сторони на рештаках конвеєра, забезпечує наявність зазорів між виступами для під'єднання тягового ланцюга і направляючої тягового ланцюга струга в процесі роботи струга Це пояснюється тим, що захвати корпусу струга розміщені на значній відстані друг від друга в порівнянні з виступами для під'єднання тягового ланцюга і тому при розвороті підконвеєрної плити в горизонтальній площині зусиллям різання першими включаються в контакт захвати корпусу струга зі скісною направляючою, зберігаючи при цьому зазори між виступами для під'єднання тягового ланцюга і направляючої тягового ланцюга струга, що гарантує вільне проходження підконвеєрної плити вздовж конвеєра, навантажуючи, таким чином, тільки скісну направляючу зусиллями реакцій від зусилля різання Шарнірне з'єднання середньої частини підконвеєрної плити з боковими частинами підконвеєрної плити додатково підвищує СТІЙКІСТЬ струга і сприяє розштибовці під конвеєрного простору боковими скосами бокових частин підконвеєрної плити Вся сукупність істотних ознак забезпечує ефективну роботу стругової установки за рахунок підвищення СТІЙКОСТІ струга в поперечній площині й покращення прохідності підконвеєрної плити вздовж конвеєра, підвищену надійність за рахунок передачі зусиль реакцій від зусилля різання тільки на скісну направляючу, знижену металоємкість і вартість виготовлення за рахунок виключення підвищених вимог до направляючої тягового ланцюга струга, що розширює область застосування установки по потужності пласта і знижує трудомісткість робіт при обслуговуванні очисного обладнання Стругова установка пояснюється кресленнями, де на фіг 1 - представлений загальний вигляд стругової установки в плані, на фіг 2 - розріз по А А на фіг 1 Стругова установка складається із струга 1 з корпусом, який захватами 2 установлений на СКІСНІЙ направляючій 3, нерухомо закріпленій із забійної сторони на рештачному ставі конвеєра 4 Із завальної сторони конвеєра 4 жорстко установлена направляюча 5 тягового ланцюга 6 струга 1 з кронштейном 7, який з допомогою шарніра 8 з'єднаний з опорною конструкцією 9 Один кінець середньої частини 10 підконвеєрної плити жорстко з'єднаний з корпусом струга 1, а другий кінець жорстко з'єднаний з максимально зближеними друг з другом виступами 11 для під'єднання тягового ланцюга 6 струга 1 Середня частина 10 підконвеєрної плити по боках шарнірно з'єднана з боковими частинами 12 підконвеєрної плити Регулювальний упор 13 із завальної сторони установлений на опорній конструкції 9 з можливістю контактування його з кронштейном 7 направляючої 5 тягового ланцюга 6 струга 1 Отвори 14 виконані в 54092 опорній конструкції 9 і призначені для приєднання важільно-гідравлічного механізму управління стругом 1 у вертикальній площині і переміщення конвеєра 4 Стругова установка працює наступним чином Після включення привода стругової установки (на кресленні не показаний) здійснюють переміщення тягового ланцюга 6, з'єднаного з виступами 11 середньої частини 10 підконвеєрної плити Підконвеєрну плиту, яка включає середню частину 10 і бокові частини 12, переміщають вздовж рештачного ставу конвеєра 4 з допомогою тягового ланцюга 6, розташованого в направляючій 5 При цьому підконвеєрна плита опирається на опорну конструкцію 9, створюючи, таким чином, поперечну СТІЙКІСТЬ стругу 1 Середньою частиною 10 підконвеєрної плити переміщають корпус струга 1, захвати 2 якого переміщаються по СКІСНІЙ направ ляючій 3, яка сприймає зусилля реакцій від зусилля різання, створюваного стругом 1 Стругом 1 ВІДДІЛЯЮТЬ вугілля від забою і вантажать його на конвеєр 4 При цьому на участку переміщення струга 1 відбувається розштибовка підконвеєрного простору боковими скосами бокових частин 12 підконвеєрної плити і відбувається поворот рештачного ставу конвеєра 4 у вертикальній площині навколо осі шарніра 8 до контакту регулювального упору 13 з кронштейном 7 направляючої 5 тягового ланцюга 6 струга 1 В міру спрацювання захватів 2 корпусу струга 1, скісної направляючої 3 опорної конструкції 9 проводять виборку зайвих зазорів, які утворилися від спрацювання, з допомогою регулювального упору 13, що забезпечує ефективне управління стругом 1 у вертикальній площині відносно ґрунту пласта і Ъ Щ й tbQ5 Фіг.2 Фіг.1 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 £ // 7 ft
