Стругова установка

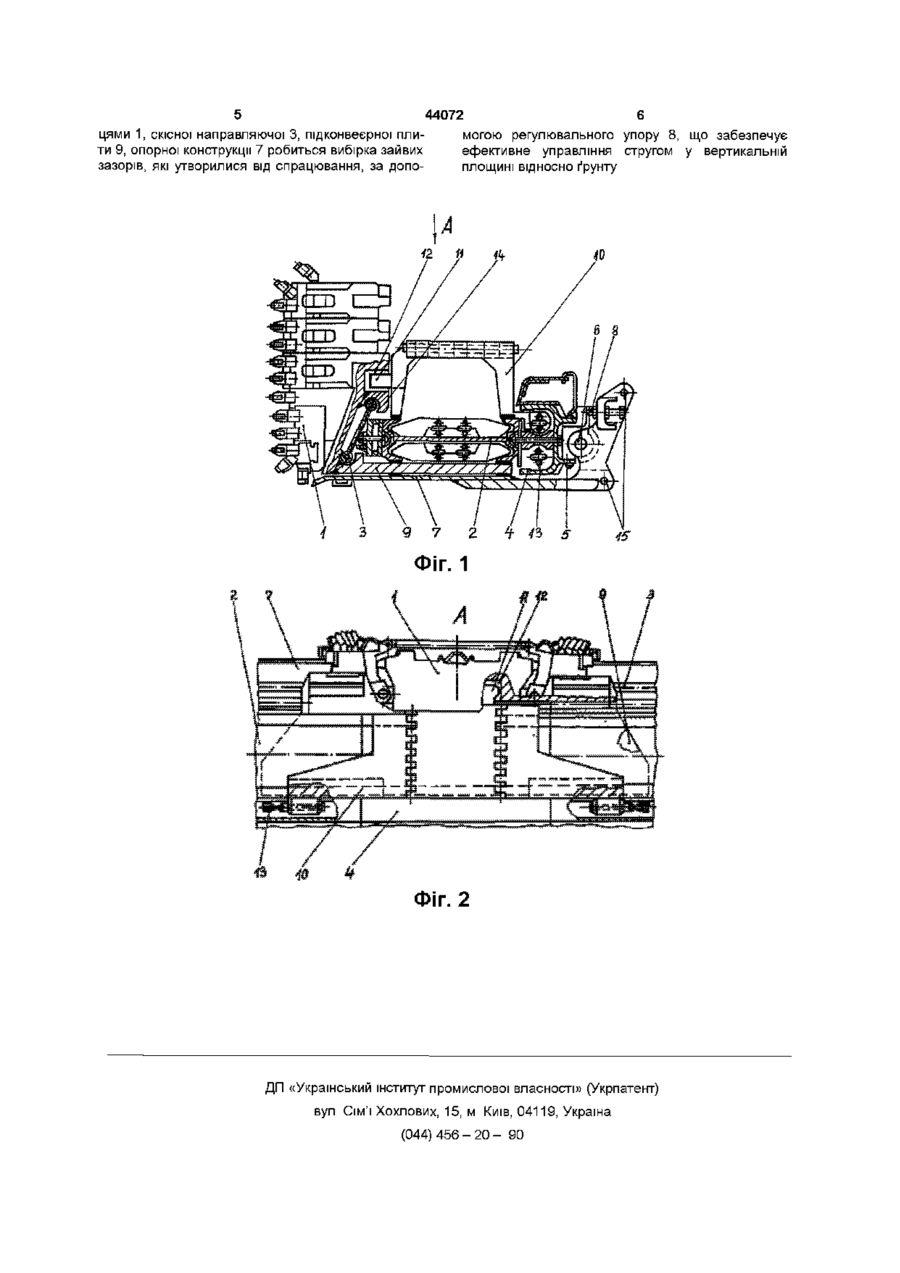

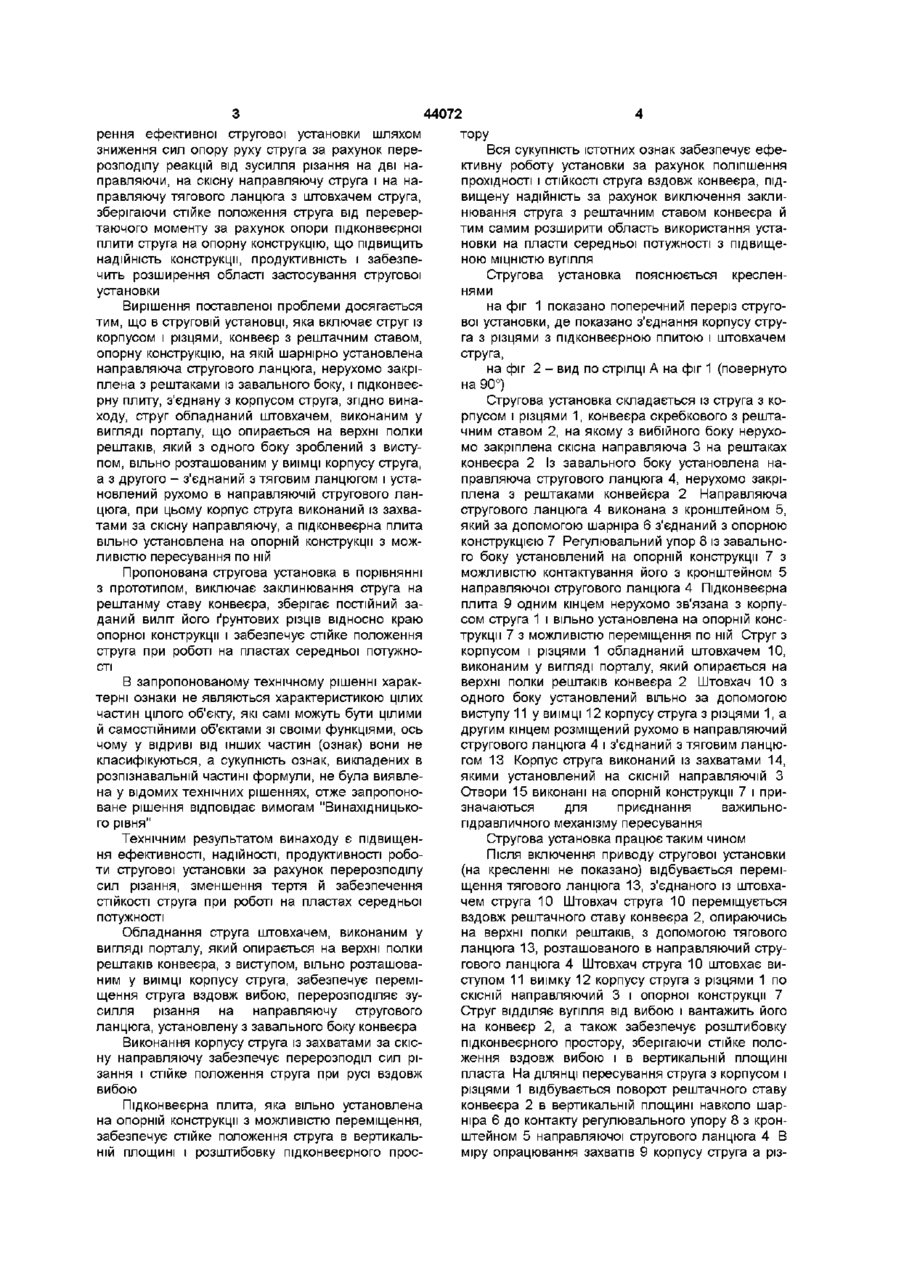

Стругова установка, яка включає струг із корпусом і різцями, конвеєр з риштачним ставом, опорну конструкцію, на якій шарнірно установлена напрямна стругового ланцюга, нерухомо закріпле на з рештаками із завального боку, і підконвеєрну плиту, з'єднану з корпусом струга, яка відрізняється тим, що струг обладнаний штовхачем, виконаним у вигляді порталу, що опирається на верхні полиці риштаків, який з одного боку зроблений з виступом, вільно розташованим у виїмці корпусу струга, а з другого - з'єднаний з тяговим ланцюгом і установлений рухомо в напрямній стругового ланцюга, при цьому корпус струга виконаний із захватами за скісну напрямну, а підконвеєрна плита вільно установлена на опорній конструкції з можливістю пересування по ній Винахід відноситься до гірничої промисловості, зокрема до стругових установок для підземного видобутку вугілля Відома стругова установка з направляючою стругового ланцюга розташованою із завального боку конвеєра, а виконавчий орган (струг) обладнаний підконвеєрною плитою, яка опирається на ґрунт пласта (Див книгу "Експлуатація стругових установок", М П Лобасов і ін, К Техніка, 1984, с 11-17) Недоліком відомої установки є те, що при русі струга витрачається значна потужність привідних станцій на подолання тертя підконвеєрної плити з ґрунтом пласту, якщо ґрунт твердий, а якщо ґрунт м'який, то підконвеєрна плита швидко руйнує його Крім того, ця стругова установка має обмежену область застосування на міцне і в'язке вугілля із-за відсутності обмежувача притиснення струга до вибою, що не виключає його заклинювання між конвеєром і вибоєм Найближчим по технічній суті до заявленого рішення, прийнятого за прототип, є стругова установка, яка включає струг з корпусом і різцями, конвеєр, опорну конструкцію, на якій шарнірно установлена направляюча стругового ланцюга, нерухомо закріплена з рештаками із завального боку, і підконвеєрна плита, один кінець якої жорстко з'єднаний з корпусом струга, а другий кінець з'єднаний з тяговим ланцюгом і установлений рухомо в направляючій стругового ланцюга (Див додаток проспекту фірми "Вестфалія-Люнен" стругову установку, мал А, мал С, опублікованого в журналі "Bergbau", 1985, №6) Відому стругову установку можна використовувати на пластах середньої потужності, так як її струг обладнаний підконвеєрною плитою, нерухомо з'єднаною з корпусом струга з різцями, що забезпечує СТІЙКІСТЬ у вертикальній площині і розштибовку підконвеєрного простору Проте недоліком цієї установки є з'єднання підконвеєрної плити струга з тяговим ланцюгом, розташованим в направляючій, нерухомо установленої на рештачному ставу конвеєра із завального боку, що зумовлює великий виліт плеча між різцями струга й тягового ланцюга, створюючи тим самим, значні зусилля розвороту, яке намагається розвернути струг в горизонтальній площині пласта, а це приводить до заклинювання корпуса струга з рештачним ставом, а все це знижує надійність конструкції установки в цілому й не дозволяє ефективно використовувати и на міцному вугіллі Крім цього, величина зазорів між підконвеєрною плитою і направляючою стругового ланцюга впливає таким чином, що із збільшенням цих зазорів відбувається зміна величини вильоту ґрунтового різця відносно крало опорної конструкції, а із зменшенням - погіршується прохідність струга вздовж згинаючогося рештачного ставу Все це також негативно впливає на ефективність роботи установки, В основу винаходу поставлена задача ство 44072 рення ефеїсгивної стругової установки шляхом зниження сил опору руху струга за рахунок перерозподілу реакцій від зусилля різання на дві направляючи, на скісну направляючу струга і на направляючу тягового ланцюга з штовхачем струга, зберігаючи стійке положення струга від перевертаючого моменту за рахунок опори підконвеєрної плити струга на опорну конструкцію, що підвищить надійність конструкції, продуктивність і забезпечить розширення області застосування стругової установки Вирішення поставленої проблеми досягається тим, що в струговій установці, яка включає струг із корпусом і різцями, конвеєр з рештачним ставом, опорну конструкцію, на якій шарнірно установлена направляюча стругового ланцюга, нерухомо закріплена з рештаками із завального боку, і підконвеєрну плиту, з'єднану з корпусом струга, згідно винаходу, струг обладнаний штовхачем, виконаним у вигляді порталу, що опирається на верхні полки рештаків, який з одного боку зроблений з виступом, вільно розташованим у виїмці корпусу струга, а з другого - з'єднаний з тяговим ланцюгом і установлений рухомо в направляючій стругового ланцюга, при цьому корпус струга виконаний із захватами за скісну направляючу, а підконвеєрна плита вільно установлена на опорній конструкції з можливістю пересування по ній Пропонована стругова установка в порівнянні з прототипом, виключає заклинювання струга на рештанму ставу конвеєра, зберігає постійний заданий виліт його ґрунтових різців відносно краю опорної конструкції і забезпечує стійке положення струга при роботі на пластах середньої потужності В запропонованому технічному рішенні характерні ознаки не являються характеристикою цілих частин цілого об'єкту, які самі можуть бути цілими й самостійними об'єктами зі своїми функціями, ось чому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених в розпізнавальній частині формули, не була виявлена у відомих технічних рішеннях, отже запропоноване рішення відповідає вимогам "Винахідницького рівня" Технічним результатом винаходу є підвищення ефективності, надійності, продуктивності роботи стругової установки за рахунок перерозподілу сил різання, зменшення тертя й забезпечення СТІЙКОСТІ струга при роботі на пластах середньої потужності Обладнання струга штовхачем, виконаним у вигляді порталу, який опирається на верхні полки рештаків конвеєра, з виступом, вільно розташованим у виїмці корпусу струга, забезпечує переміщення струга вздовж вибою, перерозподіляє зусилля різання на направляючу стругового ланцюга, установлену з завального боку конвеєра Виконання корпусу струга із захватами за скісну направляючу забезпечує перерозподіл сил різання і стійке положення струга при русі вздовж вибою Підконвеєрна плита, яка вільно установлена на опорній конструкції з можливістю переміщення, забезпечує стійке положення струга в вертикальній площині і розштибовку підконвеєрного прос тору Вся сукупність істотних ознак забезпечує ефективну роботу установки за рахунок поліпшення прохідності і СТІЙКОСТІ струга вздовж конвеєра, підвищену надійність за рахунок виключення заклинювання струга з рештачним ставом конвеєра й тим самим розширити область використання установки на пласти середньої потужності з підвищеною МІЦНІСТЮ вугілля Стругова установка пояснюється кресленнями на фіг 1 показано поперечний переріз стругової установки, де показано з'єднання корпусу струга з різцями з підконвеєрною плитою і штовхачем струга, на фіг 2 - вид по стрілці А на фіг 1 (повернуто на 90°) Стругова установка складається із струга з корпусом і різцями 1, конвеєра скребкового з рештачним ставом 2, на якому з вибійного боку нерухомо закріплена скісна направляюча 3 на рештаках конвеєра 2 Із завального боку установлена направляюча стругового ланцюга 4, нерухомо закріплена з рештаками конвейєра 2 Направляюча стругового ланцюга 4 виконана з кронштейном 5, який за допомогою шарніра 6 з'єднаний з опорною конструкцією 7 Регулювальний упор 8 із завального боку установлений на опорній конструкції 7 з можливістю контактування його з кронштейном 5 направляючої стругового ланцюга 4 Підконвеєрна плита 9 одним кінцем нерухомо зв'язана з корпусом струга 1 і вільно установлена на опорній конструкції 7 з можливістю переміщення по ній Струг з корпусом і різцями 1 обладнаний штовхачем 10, виконаним у вигляді порталу, який опирається на верхні полки рештаків конвеєра 2 Штовхач 10 з одного боку установлений вільно за допомогою виступу 11 у виїмці 12 корпусу струга з різцями 1, а другим кінцем розміщений рухомо в направляючий стругового ланцюга 4 і з'єднаний з тяговим ланцюгом 13 Корпус струга виконаний із захватами 14, якими установлений на СКІСНІЙ направляючій З Отвори 15 виконані на опорній конструкції 7 і призначаються для приєднання важильнопдравличного механізму пересування Стругова установка працює таким чином Після включення приводу стругової установки (на кресленні не показано) відбувається переміщення тягового ланцюга 13, з'єднаного із штовхачем струга 10 Штовхач струга 10 переміщується вздовж рештачного ставу конвеєра 2, опираючись на верхні полки рештаків, з допомогою тягового ланцюга 13, розташованого в направляючий стругового ланцюга 4 Штовхач струга 10 штовхає виступом 11 виїмку 12 корпусу струга з різцями 1 по СКІСНІЙ направляючий 3 і опорної конструкції 7 Струг ВІДДІЛЯЄ вугілля від вибою і вантажить його на конвеєр 2, а також забезпечує розштибовку підконвеєрного простору, зберігаючи стійке положення вздовж вибою і в вертикальній площині пласта На ДІЛЯНЦІ пересування струга з корпусом і різцями 1 відбувається поворот рештачного ставу конвеєра 2 в вертикальній площині навколо шарніра 6 до контакту регулювального упору 8 з кронштейном 5 направляючої стругового ланцюга 4 В міру опрацювання захватів 9 корпусу струга а різ 5 44072 6 цями 1, скісної направляючої 3, підконвеєрної плимогою регулювального упору 8, що забезпечує ти 9, опорної конструкції 7 робиться вибірка зайвих ефективне управління стругом у вертикальній зазорів, які утворилися від спрацювання, за допоплощині відносно ґрунту Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
