Пристрій для неодноразового дозованого вливання

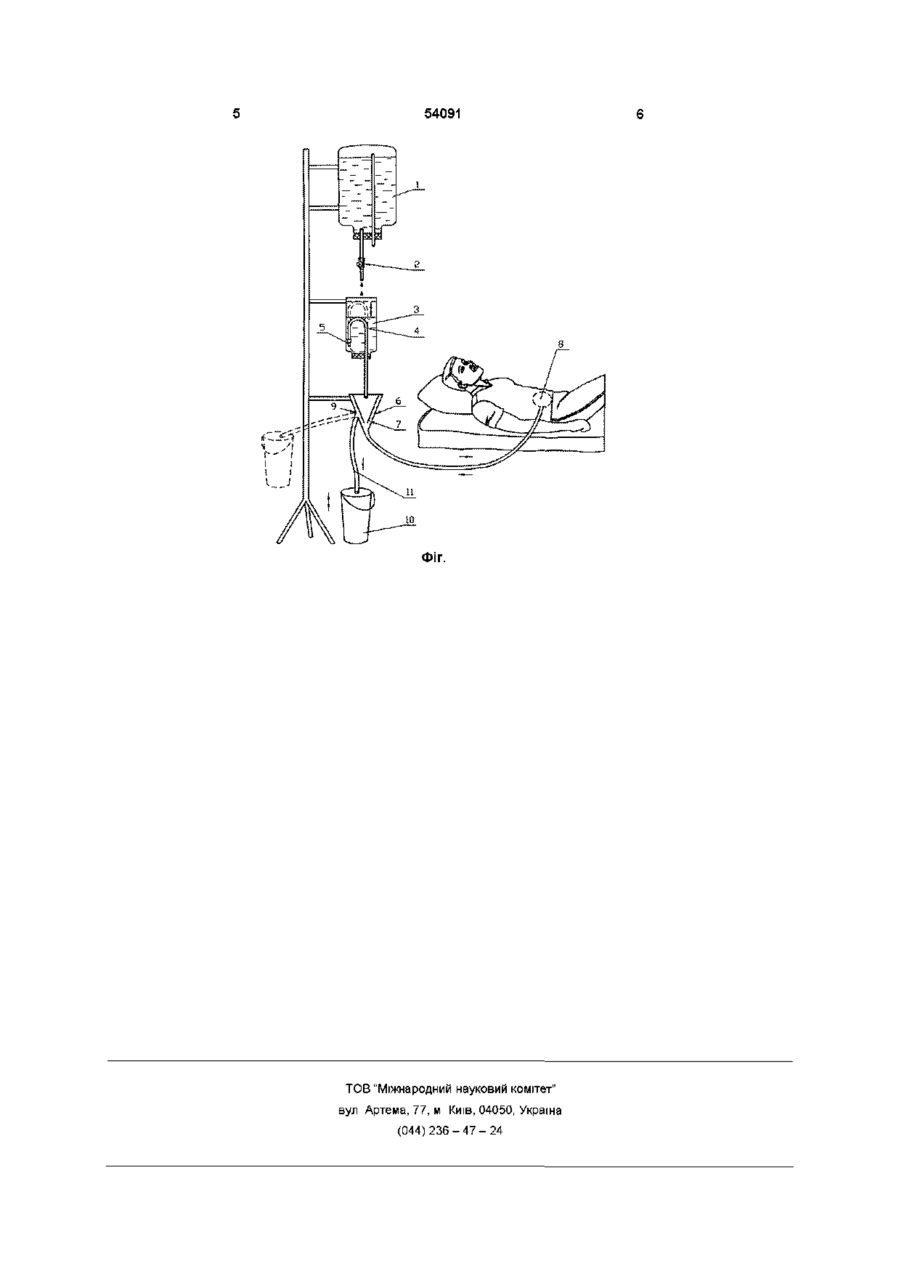

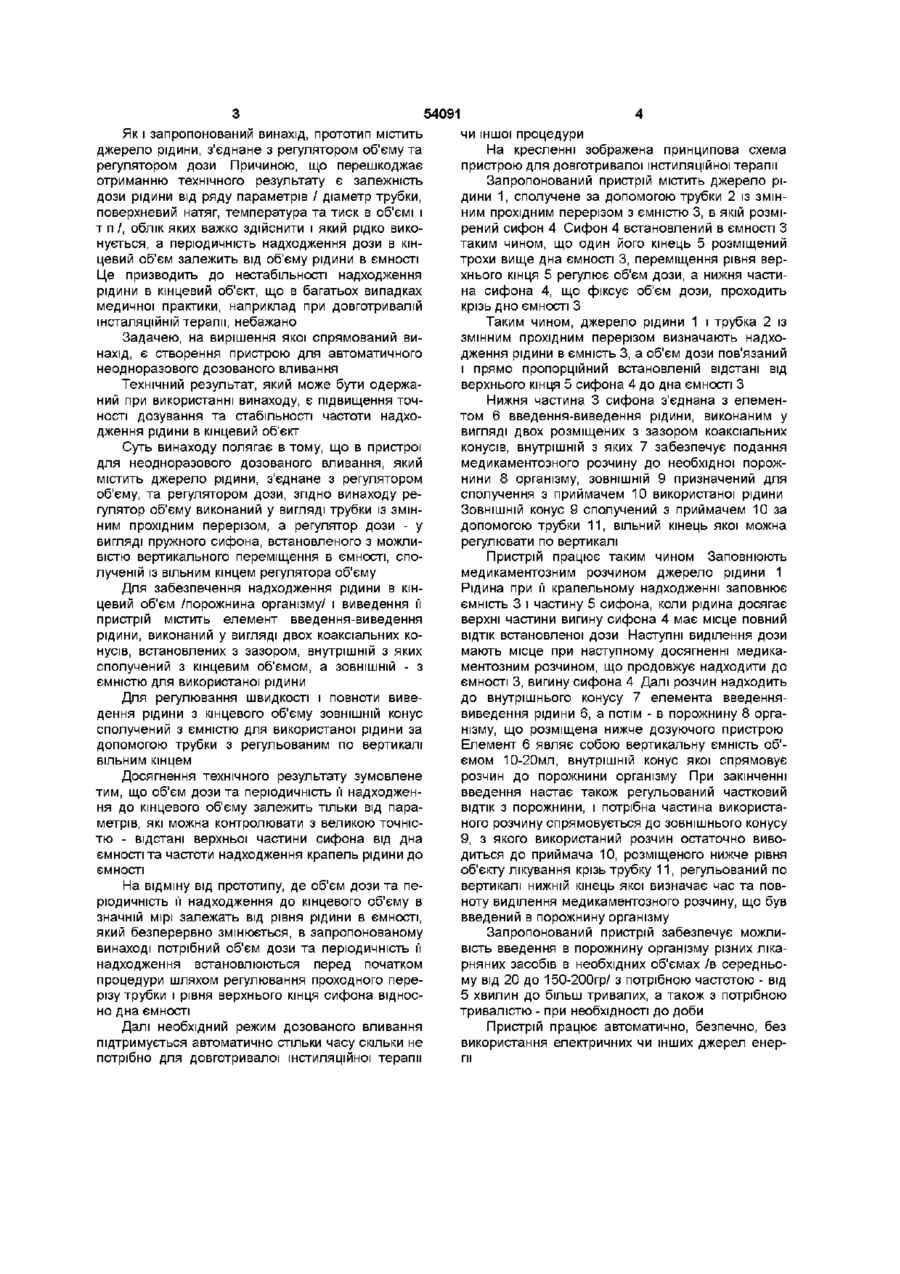

1 Пристрій для неодноразового дозованого вливання, що містить джерело рідини, з'єднане з регулятором об'єму, та регулятор дози, який відрізняється тим, що регулятор об'єму виконаний у вигляді трубки із змінним прохідним перерізом, а регулятор дози - у вигляді пружного сифона, встановленого з можливістю вертикального переміщення в ємності, з'єднаній із вільним кінцем регулятора об'єму 2 Пристрій за п 1, який відрізняється тим, що він містить елемент введення-виведення рідини, виконаний у вигляді двох коаксіальних конусів, встановлених з зазором, внутрішній з яких з'єднаний з кінцевим об'ємом, а ЗОВНІШНІЙ - з ємністю для використаної рідини 3 Пристрій за п 2, який відрізняється тим, що ЗОВНІШНІЙ конус з'єднаний з ємністю для використаної рідини за допомогою трубки з регульованим по вертикалі вільним кінцем Винахід відноситься до клінічної медицини, а саме до пристроїв для періодичного неодноразового дозованого введення в порожнину організму медикаментозних розчинів і може бути використаний для довготривалої інстиляційної терапії Відомий пристрій для дозованого вливання/ асСРСР 560616,кл А61М 5/14, 1976 /до містить замкнений сосуд з рідиною, до якого підключений трубопровід, що закінчується приймачем рідини, і трубопровід повітря, що виконаний у вигляді двоплечого ричага з шарніром Па одному плечі його закріплені противага та заслінка, на другому сосуд з розчином При спорожненні сосуда перше плече спускається і заслінка перекриває сопло для подачі в сосуд повітря Доза рідини, що витікає з сосуда, залежить від місця розташування противаги на плечі ричага Як і запропонований винахід, відомий аналог містить замкнений сосуд з рідиною, до якого підключений трубопровід, що закінчується приймачем рідини Причиною, що перешкоджає отриманню технічного результату, є можливість появи випадкових помилок при дозуванні лікувального розчину, тому необхідні окрема шкала чи таблиця для різних рідин в залежності від їх питомої ваги Відомий пристрій для перекачування розчину з одного герметизованого контейнера в другий /патент Російської Федерації 2041847, кл В 65047/12, 1993 /, який містить циліндричний корпус, диск і змонтовані в ньому іглоподібні трубки для транспортування рідини з одного контейнера в другий та подачі в контейнер газу Як і запропонований винахід, відомий аналог містить циліндричний корпус 1 змонтовані в ньому трубки, одна з яких підключена до приймача рідини, друга - сполучена з повітрям Причиною, що перешкоджає отриманню технічного результату є безперервна зміна рівня рідини, що призводить до зміни швидкості її течи і як наслідок, до нестабільності її надходження до кінцевого об'єкту Як прототип виораний пристрій для дозування рідин краплями /ас СРСР 1353698, кл B652D 47/18 /який містить сполучений з джерелом рідини об'єм, виконаний у вигляді ємності з розміщеним в ній поплавком, сполученої з регулятором дози Ємність встановлена з можливістю вертикального переміщення відносно елементу для формування крапель Вздовж шляху переміщення ємності прикріплена шкала для визначення об'єму рідини, що ВВОДИТЬСЯ В ЄМНІСТЬ о ю 54091 Як і запропонований винахід, прототип містить джерело рідини, з'єднане з регулятором об'єму та регулятором дози Причиною, що перешкоджає отриманню технічного результату є залежність дози рідини від ряду параметрів / діаметр трубки, поверхневий натяг, температура та тиск в об'ємі і т п /, облік яких важко здійснити і який рідко виконується, а періодичність надходження дози в кінцевий об'єм залежить від об'єму рідини в ємності Це призводить до нестабільності надходження рідини в кінцевий об'єкт, що в багатьох випадках медичної практики, наприклад при довготривалій інсталяційній терапії, небажано Задачею, на вирішення якої спрямований винахід, є створення пристрою для автоматичного неодноразового дозованого вливання Технічний результат, який може бути одержаний при використанні винаходу, є підвищення точності дозування та стабільності частоти надходження рідини в кінцевий об'єкт Суть винаходу полягає в тому, що в пристрої для неодноразового дозованого вливання, який містить джерело рідини, з'єднане з регулятором об'єму, та регулятором дози, згідно винаходу регулятор об'єму виконаний у вигляді трубки із змінним прохідним перерізом, а регулятор дози - у вигляді пружного сифона, встановленого з можливістю вертикального переміщення в ємності, сполученій із вільним кінцем регулятора об'єму Для забезпечення надходження рідини в кінцевий об'єм /порожнина організму/ і виведення її пристрій містить елемент введення-виведення рідини, виконаний у вигляді двох коаксіальних конусів, встановлених з зазором, внутрішній з яких сполучений з кінцевим об'ємом, а ЗОВНІШНІЙ - з ємністю для використаної рідини Для регулювання швидкості і повноти виведення рідини з кінцевого об'єму ЗОВНІШНІЙ конус сполучений з ємністю для використаної рідини за допомогою трубки з регульованим по вертикалі вільним кінцем Досягнення технічного результату зумовлене тим, що об'єм дози та періодичність її надходження до кінцевого об'єму залежить тільки від параметрів, які можна контролювати з великою точністю - відстані верхньої частини сифона від дна ємності та частоти надходження крапель рідини до ємності На відміну від прототипу, де об'єм дози та періодичність її надходження до кінцевого об'єму в значній мірі залежать від рівня рідини в ємності, який безперервно змінюється, в запропонованому винаході потрібний об'єм дози та періодичність її надходження встановлюються перед початком процедури шляхом регулювання проходного перерізу трубки і рівня верхнього кінця сифона відносно дна ємності Далі необхідний режим дозованого вливання підтримується автоматично стільки часу скільки не потрібно для довготривалої ІНСТИЛЯЦІЙНОІ терапії чи іншої процедури На кресленні зображена принципова схема пристрою для довготривалої ІНСТИЛЯЦІЙНОІ терапії Запропонований пристрій містить джерело рідини 1, сполучене за допомогою трубки 2 із змінним прохідним перерізом з ємністю 3, в якій розмірений сифон 4 Сифон 4 встановлений в ємності З таким чином, що один його кінець 5 розміщений трохи вище дна ємності 3, переміщення рівня верхнього кінця 5 регулює об'єм дози, а нижня частина сифона 4, що фіксує об'єм дози, проходить крізь дно ємності З Таким чином, джерело рідини 1 і трубка 2 із змінним прохідним перерізом визначають надходження рідини в ємність 3, а об'єм дози пов'язаний і прямо пропорційний встановленій відстані від верхнього кінця 5 сифона 4 до дна ємності З Нижня частина 3 сифона з'єднана з елементом 6 введення-виведення рідини, виконаним у вигляді двох розміщених з зазором коаксіальних конусів, внутрішній з яких 7 забезпечує подання медикаментозного розчину до необхідної порожнини 8 організму, ЗОВНІШНІЙ 9 призначений для сполучення з приймачем 10 використаної рідини ЗОВНІШНІЙ конус 9 сполучений з приймачем 10 за допомогою трубки 11, вільний кінець якої можна регулювати по вертикалі Пристрій працює таким чином Заповнюють медикаментозним розчином джерело рідини 1 Рідина при її крапельному надходженні заповнює ємність 3 і частину 5 сифона, коли рідина досягає верхні частини вигину сифона 4 має місце повний ВІДТІК встановленої дози Наступні виділення дози мають місце при наступному досягненні медикаментозним розчином, що продовжує надходити до ємності 3, вигину сифона 4 Далі розчин надходить до внутрішнього конусу 7 елемента введеннявиведення рідини 6, а потім - в порожнину 8 організму, що розміщена нижче дозуючого пристрою Елемент 6 являє собою вертикальну ємність об'ємом 10-20мл, внутрішній конус якої спрямовує розчин до порожнини організму При закінченні введення настає також регульований частковий ВІДТІК з порожнини, і потрібна частина використаного розчину спрямовується до зовнішнього конусу 9, з якого використаний розчин остаточно виводиться до приймача 10, розміщеного нижче рівня об'єкту лікування крізь трубку 11, регульований по вертикалі нижній кінець якої визначає час та повноту виділення медикаментозного розчину, що був введений в порожнину організму Запропонований пристрій забезпечує можливість введення в порожнину організму різних лікарняних засобів в необхідних об'ємах /в середньому від 20 до 150-200гр/ з потрібною частотою - від 5 хвилин до більш тривалих, а також з потрібною тривалістю - при необхідності до доби Пристрій працює автоматично, безпечно, без використання електричних чи інших джерел енергії 54091 Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
