Стругова установка

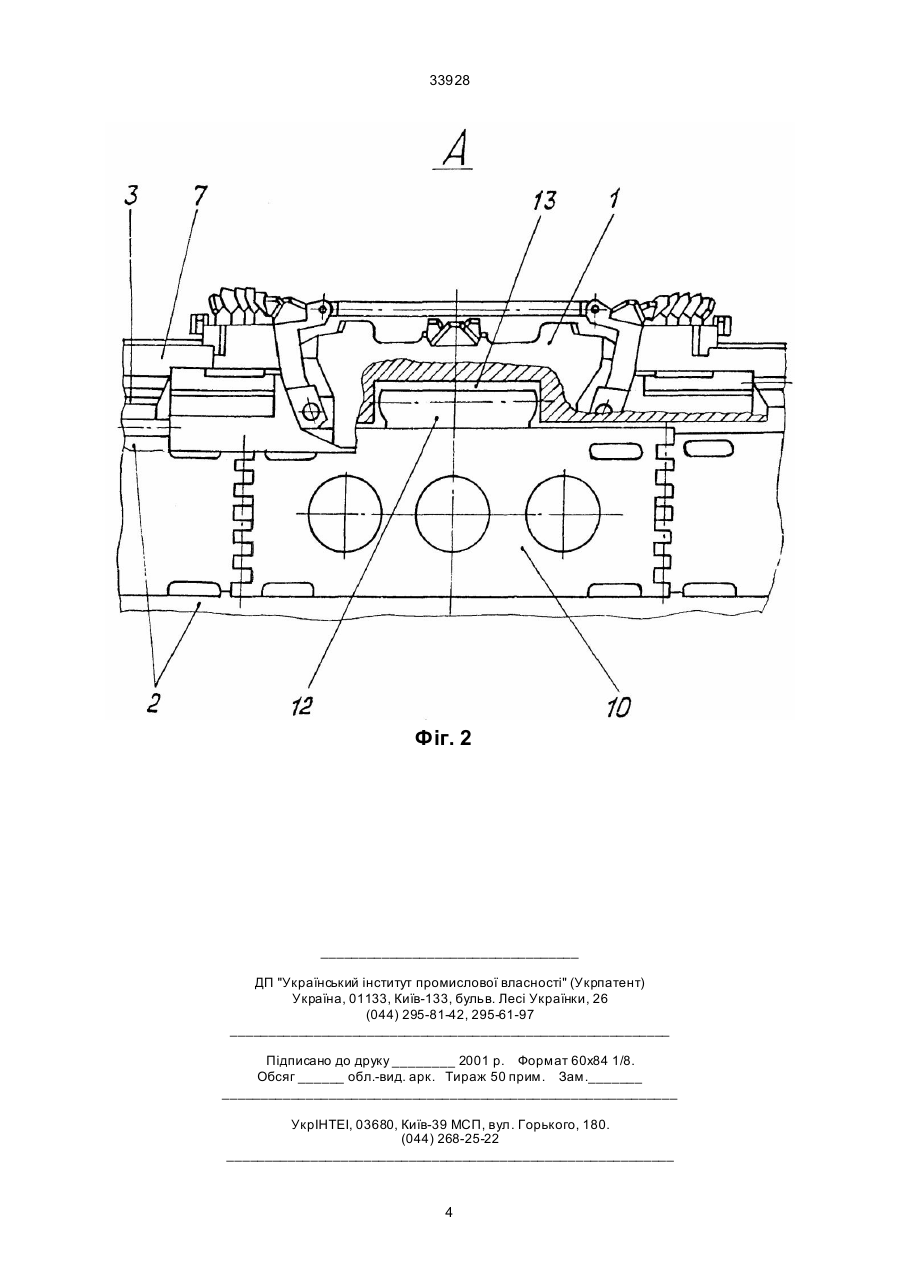

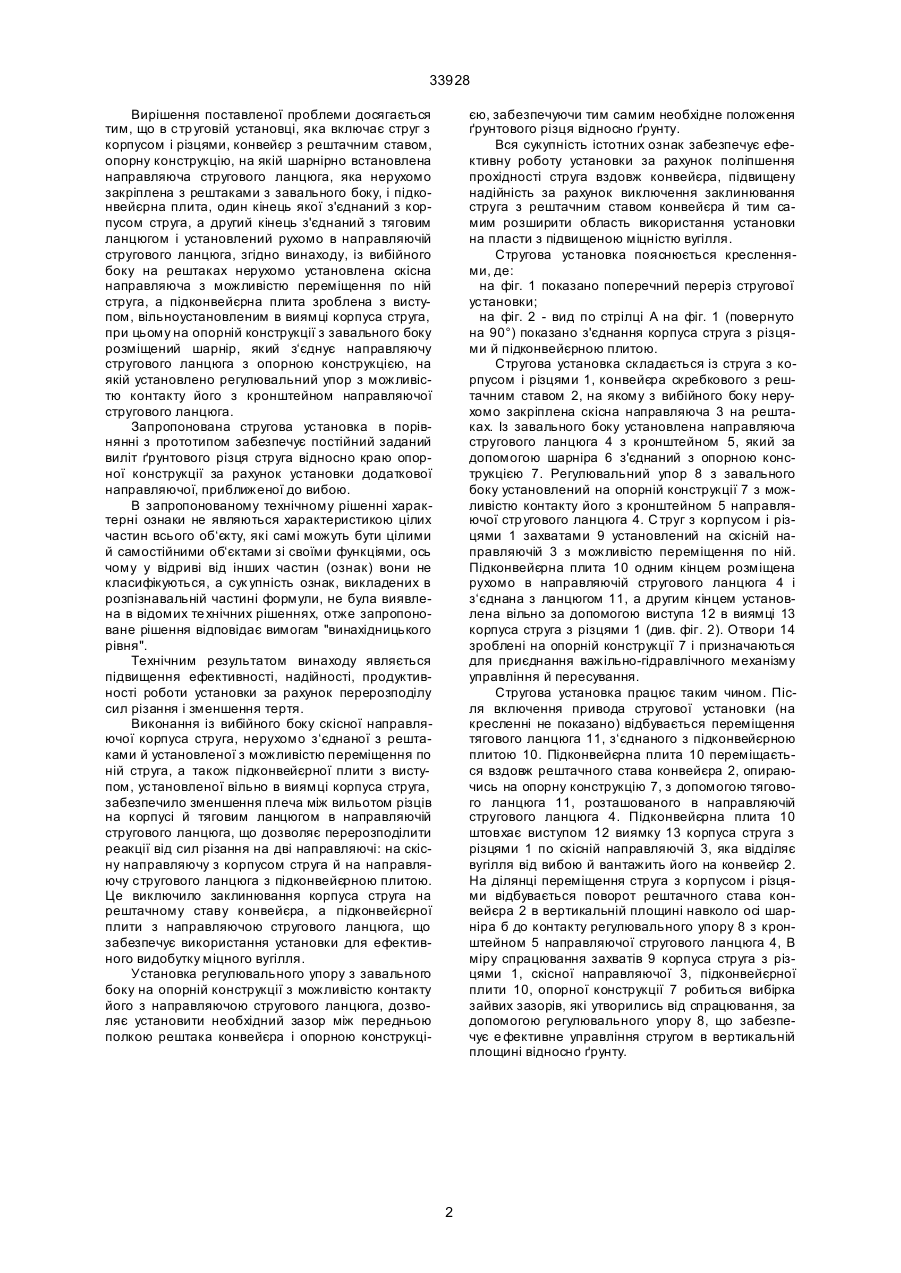

Стругова установка, яка включає струг з корпусом і різцями, конвейєр з рештачним ставом, опорну конструкцію, на якій шарнірно установлена направляюча стругового ланцюга, нерухомо закріплена з рештаками з завального боку, і підкон 33928 Вирішення поставленої проблеми досягається тим, що в стр уговій установці, яка включає струг з корпусом і різцями, конвейєр з рештачним ставом, опорну конструкцію, на якій шарнірно встановлена направляюча стругового ланцюга, яка нерухомо закріплена з рештаками з завального боку, і підконвейєрна плита, один кінець якої з'єднаний з корпусом струга, а другий кінець з'єднаний з тяговим ланцюгом і установлений рухомо в направляючій стругового ланцюга, згідно винаходу, із вибійного боку на рештаках нерухомо установлена скісна направляюча з можливістю переміщення по ній струга, а підконвейєрна плита зроблена з виступом, вільноустановленим в виямці корпуса струга, при цьому на опорній конструкції з завального боку розміщений шарнір, який з‘єднує направляючу стругового ланцюга з опорною конструкцією, на якій установлено регулювальний упор з можливістю контакту його з кронштейном направляючої стругового ланцюга. Запропонована стругова установка в порівнянні з прототипом забезпечує постійний заданий виліт ґрунтового різця струга відносно краю опорної конструкції за рахунок установки додаткової направляючої, приближеної до вибою. В запропонованому технічному рішенні характерні ознаки не являються характеристикою цілих частин всього об‘єкту, які самі можуть бути цілими й самостійними об‘єктами зі своїми функціями, ось чому у відриві від інших частин (ознак) вони не класифікуються, а сук упність ознак, викладених в розпізнавальній частині формули, не була виявлена в відомих те хнічних рішеннях, отже запропоноване рішення відповідає вимогам "винахідницького рівня". Технічним результатом винаходу являється підвищення ефективності, надійності, продуктивності роботи установки за рахунок перерозподілу сил різання і зменшення тертя. Виконання із вибійного боку скісної направляючої корпуса струга, нерухомо з‘єднаної з рештаками й установленої з можливістю переміщення по ній струга, а також підконвейєрної плити з виступом, установленої вільно в виямці корпуса струга, забезпечило зменшення плеча між вильотом різців на корпусі й тяговим ланцюгом в направляючій стругового ланцюга, що дозволяє перерозподілити реакції від сил різання на дві направляючі: на скісну направляючу з корпусом струга й на направляючу стругового ланцюга з підконвейєрною плитою. Це виключило заклинювання корпуса струга на рештачному ставу конвейєра, а підконвейєрної плити з направляючою стругового ланцюга, що забезпечує використання установки для ефективного видобутку міцного вугілля. Установка регулювального упору з завального боку на опорній конструкції з можливістю контакту його з направляючою стругового ланцюга, дозволяє установити необхідний зазор між передньою полкою рештака конвейєра і опорною конструкці єю, забезпечуючи тим самим необхідне положення ґрунтового різця відносно ґрунту. Вся сукупність істотних ознак забезпечує ефективну роботу установки за рахунок поліпшення прохідності струга вздовж конвейєра, підвищену надійність за рахунок виключення заклинювання струга з рештачним ставом конвейєра й тим самим розширити область використання установки на пласти з підвищеною міцністю вугілля. Стругова установка пояснюється кресленнями, де: на фіг. 1 показано поперечний переріз стругової установки; на фіг. 2 - вид по стрілці А на фіг. 1 (повернуто на 90°) показано з'єднання корпуса струга з різцями й підконвейєрною плитою. Стругова установка складається із струга з корпусом і різцями 1, конвейєра скребкового з рештачним ставом 2, на якому з вибійного боку нерухомо закріплена скісна направляюча 3 на рештаках. Із завального боку установлена направляюча стругового ланцюга 4 з кронштейном 5, який за допомогою шарніра 6 з'єднаний з опорною конструкцією 7. Регулювальний упор 8 з завального боку установлений на опорній конструкції 7 з можливістю контакту його з кронштейном 5 направляючої стр угового ланцюга 4. С труг з корпусом і різцями 1 захватами 9 установлений на скісній направляючій 3 з можливістю переміщення по ній. Підконвейєрна плита 10 одним кінцем розміщена рухомо в направляючій стругового ланцюга 4 і з‘єднана з ланцюгом 11, а другим кінцем установлена вільно за допомогою виступа 12 в виямці 13 корпуса струга з різцями 1 (див. фіг. 2). Отвори 14 зроблені на опорній конструкції 7 і призначаються для приєднання важільно-гідравлічного механізму управління й пересування. Стругова установка працює таким чином. Після включення привода стругової установки (на кресленні не показано) відбувається переміщення тягового ланцюга 11, з‘єднаного з підконвейєрною плитою 10. Підконвейєрна плита 10 переміщається вздовж рештачного става конвейєра 2, опираючись на опорну конструкцію 7, з допомогою тягового ланцюга 11, розташованого в направляючій стругового ланцюга 4. Підконвейєрна плита 10 штовхає виступом 12 виямку 13 корпуса струга з різцями 1 по скісній направляючій 3, яка відділяє вугілля від вибою й вантажить його на конвейєр 2. На ділянці переміщення струга з корпусом і різцями відбувається поворот рештачного става конвейєра 2 в вертикальній площині навколо осі шарніра б до контакту регулювального упору 8 з кронштейном 5 направляючої стругового ланцюга 4, В міру спрацювання захватів 9 корпуса струга з різцями 1, скісної направляючої 3, підконвейєрної плити 10, опорної конструкції 7 робиться вибірка зайвих зазорів, які утворились від спрацювання, за допомогою регулювального упору 8, що забезпечує е фективне управління стругом в вертикальній площині відносно ґрунту. 2 33928 Фіг. 1 3 33928 Фіг. 2 __________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
