Пристрій для визначення гостроти зору

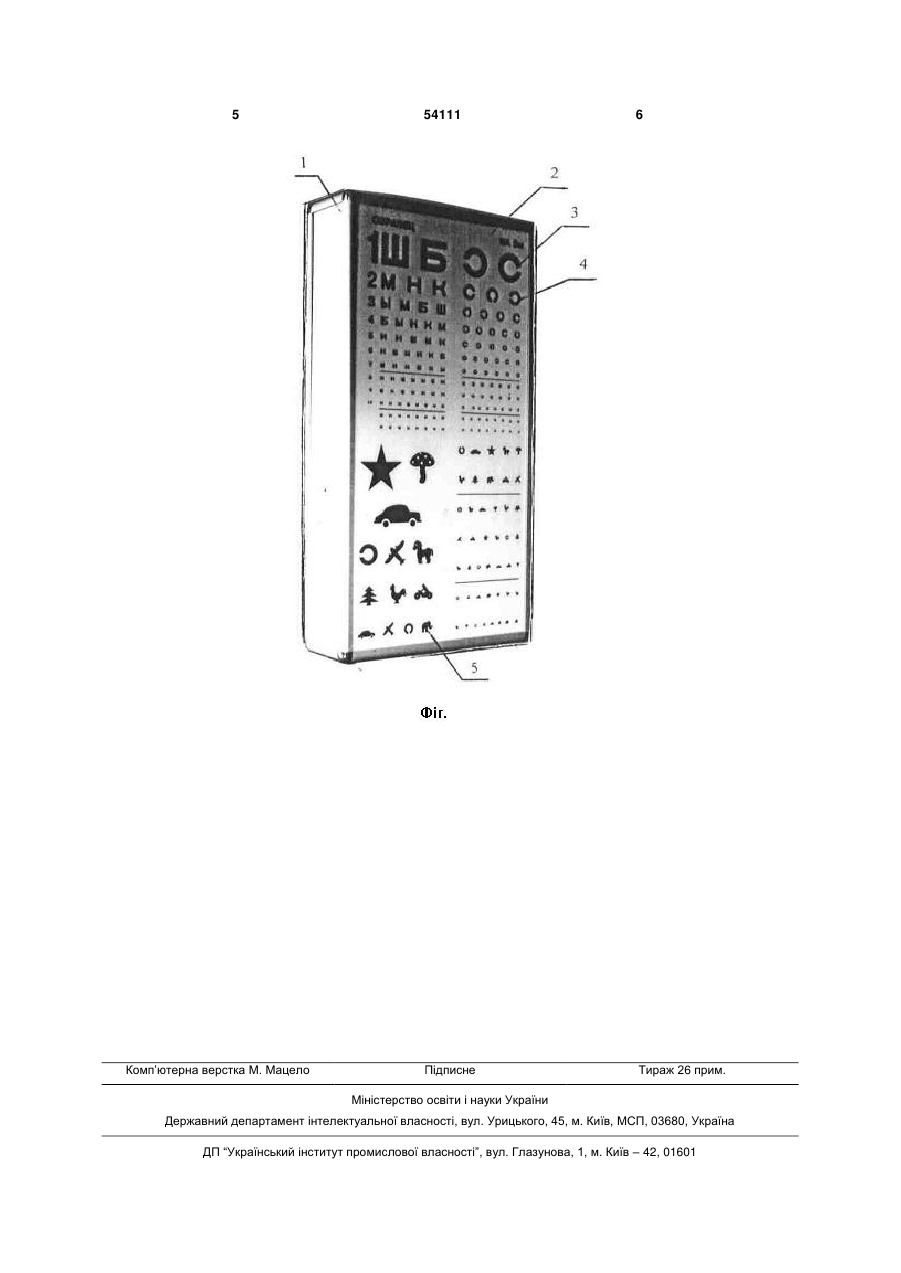

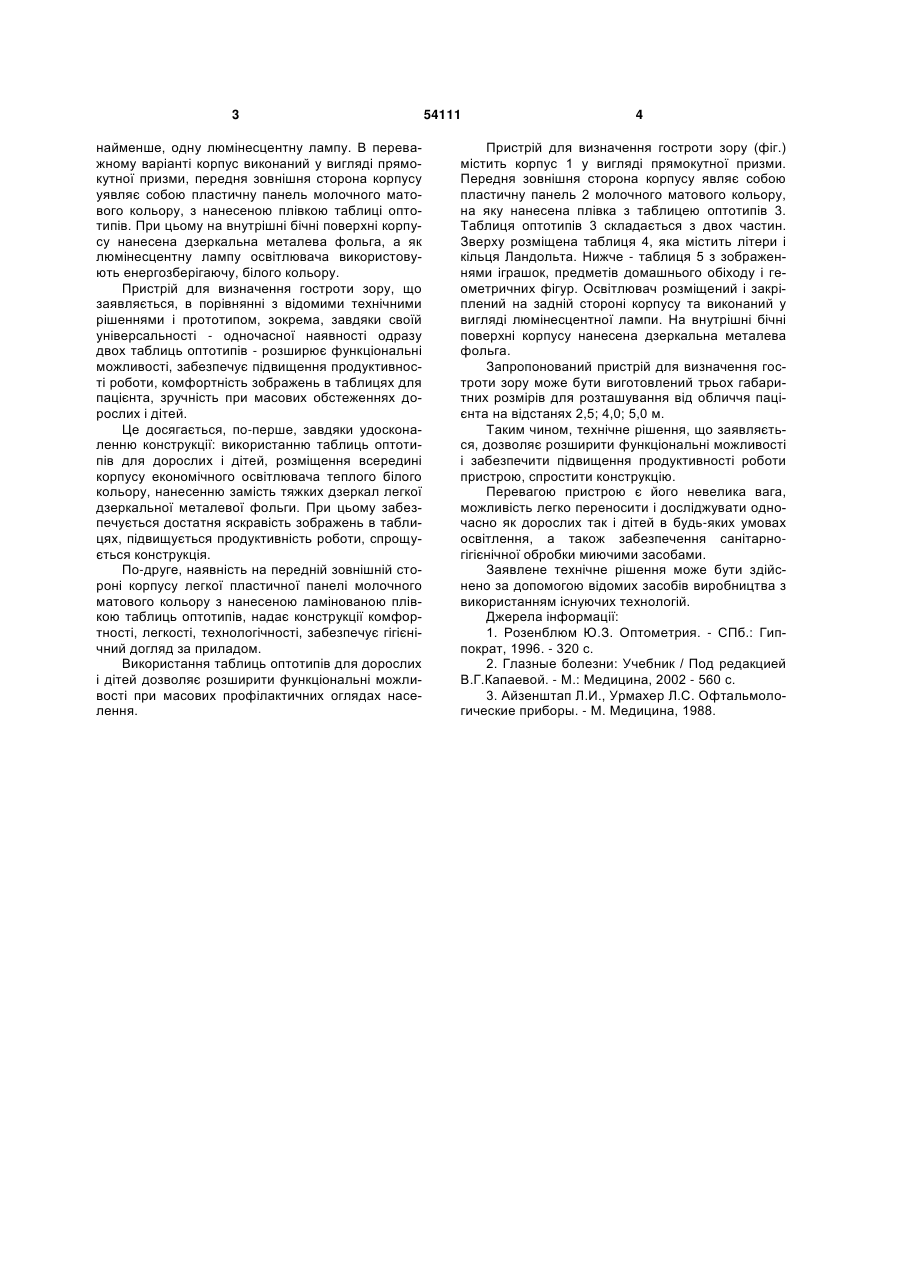

1. Пристрій для визначення гостроти зору, що містить корпус з таблицею оптотипів Сівцева з літерами і кільцями Ландольта на задній стороні та внутрішніми бічними дзеркальними поверхнями і освітлювач, який відрізняється тим, що корпус виконано закритим і додатково оснащеним таблицею оптотипів Орлової, а освітлювач розташований на задній стороні корпусу і містить щонайменше одну люмінесцентну лампу. 3 найменше, одну люмінесцентну лампу. В переважному варіанті корпус виконаний у вигляді прямокутної призми, передня зовнішня сторона корпусу уявляє собою пластичну панель молочного матового кольору, з нанесеною плівкою таблиці оптотипів. При цьому на внутрішні бічні поверхні корпусу нанесена дзеркальна металева фольга, а як люмінесцентну лампу освітлювача використовують енергозберігаючу, білого кольору. Пристрій для визначення гостроти зору, що заявляється, в порівнянні з відомими технічними рішеннями і прототипом, зокрема, завдяки своїй універсальності - одночасної наявності одразу двох таблиць оптотипів - розширює функціональні можливості, забезпечує підвищення продуктивності роботи, комфортність зображень в таблицях для пацієнта, зручність при масових обстеженнях дорослих і дітей. Це досягається, по-перше, завдяки удосконаленню конструкції: використанню таблиць оптотипів для дорослих і дітей, розміщення всередині корпусу економічного освітлювача теплого білого кольору, нанесенню замість тяжких дзеркал легкої дзеркальної металевої фольги. При цьому забезпечується достатня яскравість зображень в таблицях, підвищується продуктивність роботи, спрощується конструкція. По-друге, наявність на передній зовнішній стороні корпусу легкої пластичної панелі молочного матового кольору з нанесеною ламінованою плівкою таблиць оптотипів, надає конструкції комфортності, легкості, технологічності, забезпечує гігієнічний догляд за приладом. Використання таблиць оптотипів для дорослих і дітей дозволяє розширити функціональні можливості при масових профілактичних оглядах населення. 54111 4 Пристрій для визначення гостроти зору (фіг.) містить корпус 1 у вигляді прямокутної призми. Передня зовнішня сторона корпусу являє собою пластичну панель 2 молочного матового кольору, на яку нанесена плівка з таблицею оптотипів 3. Таблиця оптотипів 3 складається з двох частин. Зверху розміщена таблиця 4, яка містить літери і кільця Ландольта. Нижче - таблиця 5 з зображеннями іграшок, предметів домашнього обіходу і геометричних фігур. Освітлювач розміщений і закріплений на задній стороні корпусу та виконаний у вигляді люмінесцентної лампи. На внутрішні бічні поверхні корпусу нанесена дзеркальна металева фольга. Запропонований пристрій для визначення гостроти зору може бути виготовлений трьох габаритних розмірів для розташування від обличчя пацієнта на відстанях 2,5; 4,0; 5,0 м. Таким чином, технічне рішення, що заявляється, дозволяє розширити функціональні можливості і забезпечити підвищення продуктивності роботи пристрою, спростити конструкцію. Перевагою пристрою є його невелика вага, можливість легко переносити і досліджувати одночасно як дорослих так і дітей в будь-яких умовах освітлення, а також забезпечення санітарногігієнічної обробки миючими засобами. Заявлене технічне рішення може бути здійснено за допомогою відомих засобів виробництва з використанням існуючих технологій. Джерела інформації: 1. Розенблюм Ю.З. Оптометрия. - СПб.: Гиппократ, 1996. - 320 с. 2. Глазные болезни: Учебник / Под редакцией В.Г.Капаевой. - М.: Медицина, 2002 - 560 с. 3. Айзенштап Л.И., Урмахер Л.С. Офтальмологические приборы. - М. Медицина, 1988. 5 Комп’ютерна верстка М. Мацело 54111 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
