Пристрій для окулопериметричного визначення центрального поля зору

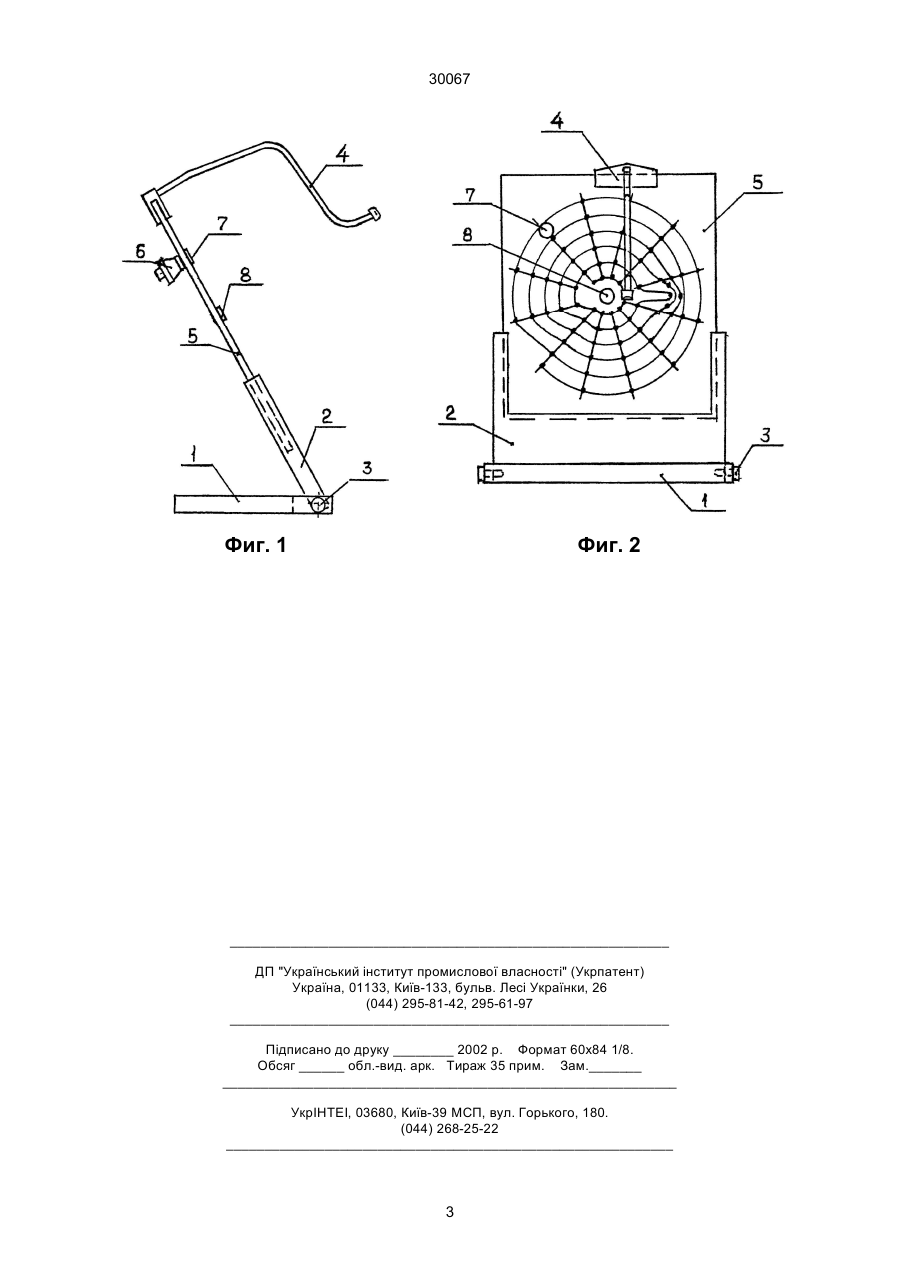

Пристрій для окулопериметричного визначення центрального поля зору, що вміщує кампіметричну карту та об'єкт для визначення поля зору, 30067 точках во время обследования, ограничение контингента для обследования по возрасту грамотности и интеллекту. Задачей изобретения является повышение точности диагностики за счет надежной фиксации головы пациента и оценки поля зрения путем плавного перемещения фиксационного объекта по полю мультификсационного кампиметра. Поставленная задача достигается за счет усовершенствования конструктивных элементов кампиметра путем изготовления основания, элемента-опоры для фиксации головы пациента, а также изготовления фиксационных элементов из металла и размещением на обратной стороне кампиметра магнитного элемента. Устройство состоит из (см. фиг. 1, 2) основания 1, болта 3, соединяющего наклонный планшет 2, на котором в пазах планшета съемно фиксируется кампиметрическая карта 5, в центре которой расположен сравнительный объект 8, а на верхней части кампиметрической карты съемно закреплена опора для фиксации головы 4 и по полю карты перемещается металлический фиксационный объект 7 за счет перемещения магнита 6, расположенного на обратной стороне кампиметрической карты. Устройство работает следующим образом: при хорошем освещении на рабочий стол устанавливают основание 1 с планшетом 2, болтом 3 выставляют заданный угол, обеспечивающий надежную фиксацию головы пациента путем опоры его переносицы на опорный элемент 4. В пазы наклонного планшета 2 вставляют кампиметрическую карту 5 размером 340´370 мм, в отверстие в центре карты помещают центральный сравнительный объект 8 с различными характеристиками: выполненный в виде закрашенных окружностей диаметром 1, 2, 4, 8 мм, цвет этих окружностей – белый, черный, красный, синий, зеленый. Те же характеристики имеет фиксационный объект. Начинают обследование с объектов наименьшего диаметра, который может различить пациент. Один глаз пациент закрывает и фиксирует голову с помощью опорного элемента 4. По кампиметрической карте перемещают фиксационный объект 7 с помощью магнита 6, приставленного сзади карты. Следя за фиксационным объектом, пациент должен видеть сравнительный объект. На диаграмме врач регистрирует точки, участки поля зрения, глядя на которые пациент не видит центрального объекта. Затем ставят объекты с большим диаметром и, при необходимости, другого цвета, исследование повторяют. По окончании исследования одного глаза кампиметрическую карту, имеющую на обратной стороне зеркальное отражение кривых, переворачивают и исследуют другой глаз. Примером конкретного осуществления может служить история болезни № 286 больной Б., 28 лет, с диагнозом: начальная диабетическая ретинопатия обоих глаз. Сахарный диабет, инсулинзависимый. Офтальмологический статус: Острота зрения обоих глаз = 1,0, при периметрии и классической кампиметрии отклонений от нормы не выявлено. Глазное дно: диск зрительного нерва бледно-розовый, границы четкие, калибр сосудов не изменен, в парамакулярной области сверху правого глаза - мелкоточечные твердые экссудаты, паравазально на обоих глазах единичные мелкоточечные геморрагии. Было проведено исследование на устройстве для окуло-периметрического определения центрального поля зрения. Больная была усажена в удобной позе за столом при хорошем освещении. На столе установлено устройство. Больная зафиксировала голову, уперев переносицу на опорный элемент, закрыла один глаз. В центр мультификсационной карты поместили объект черного цвета диаметром 1 мм. По карте от центра к периферии по спирали концентрически двигали магнитом фиксационный объект черного цвета диаметром 1 мм. На диаграмме периметрист отмечал точки, глядя на которые, больная не видела центрального объекта. Затем периметрист проводил исследования участка поля зрения вокруг отмеченных точек для вычерчивания точных границ относительных скотом I степени. Диаметр объектов увеличили до 2 мм и повторили исследование, вычертили на диаграмме относительные скотомы II степени. При обследовании больной объектами с диаметром 4 мм выпадений в поле зрения не было найдено. Таким образом, у больной с помощью устройства для окулопериметрического определения центрального поля зрения были обнаружены парацентральные кольцевидные относительные скотомы I и II степени на обоих глазах, т.е. диагностированы ранние функциональные изменения состояния центрального поля зрения. Таким образом предложенное устройство для оценки центрального поля зрения обладает целым рядом преимуществ: надежно в эксплуатации, облегчает условия работы врача и пациента, обеспечивает повышение точности диагностики за счет возможности смены характеристик объектов, свободного перемещения фиксационного объекта по полю карты, обеспечения надежной фиксации головы пациента. В свою очередь это позволяет повысить эффективность ранней диагностики заболеваний заднего отрезка глаза, назначить своевременную адекватную терапию, а также проследить течение процесса в динамике. 2 30067 Фиг. 1 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
