Спосіб розташування вітрогенератора у вертикальній трубі

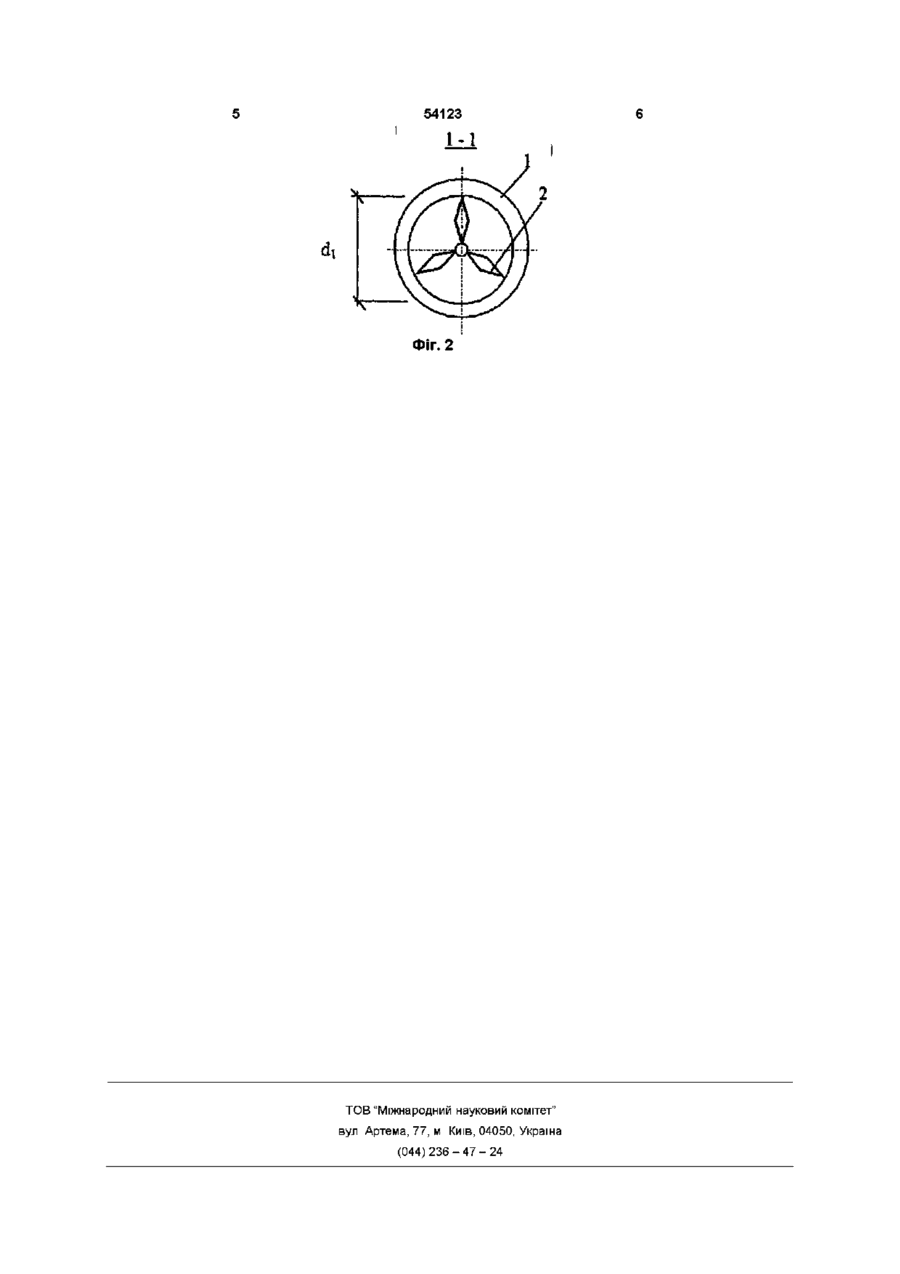

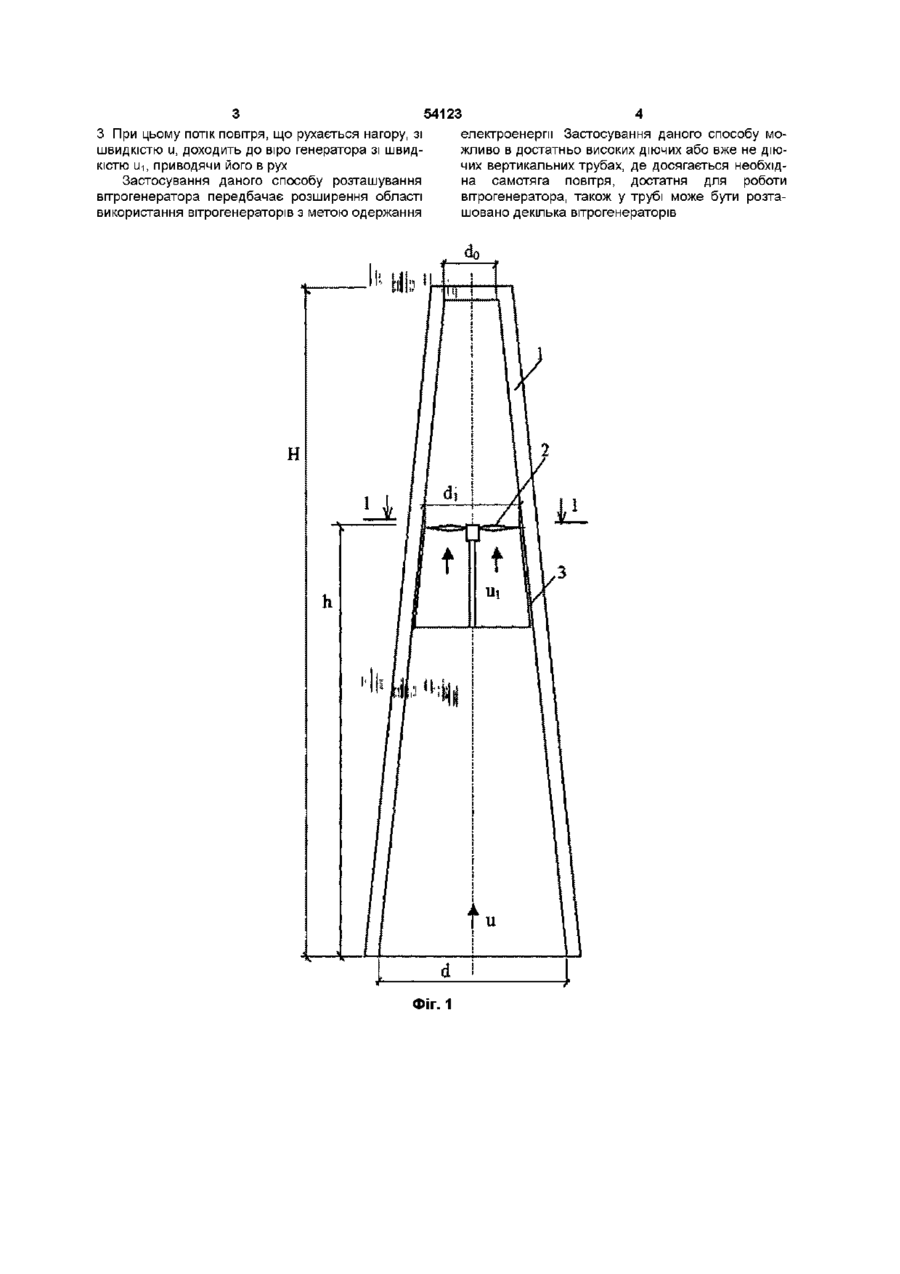

Спосіб розташування вітрогенератора у вертикальній трубі, який відрізняється тим, що за рахунок різниці тисків у вертикальній трубі виникає постійна самотяга повітря, яка при розташуванні у середині труби в ітро генератора використовується ним для постійного вироблення електроенергії, у вертикальній трубі на окремій від нуля висоті встановлюється в спеціальному кріпленні в ітро генератор, для роботи в ітро генератора відсутня необхідність природного вітру Винахід відноситься до будівництва в області енергетики, зокрема до способів розташування в ітро генератора, який перетворює енергію повітряного потоку, що набігає, в електричну Відома установка, яка використовує енергію вітру і складається з повітрязабірних поворотних пристроїв, корпусу з розташованим турбогенератором та вихідними пристроями [1] Недоліками відомої установки є те, що самі повітрязабірники є опором для вітрового потоку, що набігає, також при кутах атаки відрізних від нуля коефіцієнт її використання значно знижується, тому що виникає затінення повітрязабірниками один другого Найбільш близьким по технічної суті до способу, що заявляється, є спосіб концентрування вітрової енергії, який використовує енергію вітру і складається з повітряної турбіни та електрогенератору, що розміщені в трубчастому корпусі з повітрязабірником на початку корпуса і розширенням наприкінці [2] Недоліками відомого способу є те, що сама вітротурбина є локальним опором для вітрового потоку, що набігає і її робота залежить від наявності природного вітру на МІСТІ її розміщення У основу винаходу покладена задача розширення області використання нетрадиційних джерел енергії, зокрема енергії повітряного потоку Зазначена задача досягається тим, що в середині трубі природної тяги спеціальним образом в горизонтальному положенні встановлюється один або декілька вітрогенератрр При цьому потік повітря, що рухається нагору, доходить до вітрогенератора та приводить в рух його лопасті У способі розташування в ітро генератора у вертикальної трубі передбачені наступні відзнаки - за рахунок різниці тисків у вертикальній трубі виникає постійна самотяга повітря, яка при розташуванні у середині трубі в ітро генератора використовується їм для постійного вироблення електроенергії, - у вертикальній трубі на окремій від нуля висоті встановлюється в спеціальному кріпленні вітрогенератор, - для роботи в ітро генератора відсутня необхідність наявності природного вітру Сукупність суттєвих ознак, що заявляється, дозволяє розширити область використання вітрогенераторов, в частості у винятках розташування їх у достатньо високих діючих або вже не діючих димових та інших вертикальних трубах, де є наявність природної тяги повітря На фіг 1 показана схема розташування одного в ітро генератора в середині вертикальної трубі, на фіг 2 представлений розріз 1-1 по перетині установки в ітро генератора в трубі На креслені прийняті наступні позначення 1 димова або інша вертикальна труба природної тяги, 2 - вітрогенератор, 3 - кріплення вітрогенератора до труби В середині трубі природної тяги повітря 1 вхідним діаметром d, вихідним do, та висотою Н, установлюється на відстані h вітро генератор 2 діаметром d-i, що встановлений у спеціальному кріпленні CO 5 Ю З 54123 З При цьому потік повітря, що рухається нагору, зі електроенергії Застосування даного способу мошвидкістю и, доходить до віро генератора зі швиджливо в достатньо високих діючих або вже не діюкістю їй, приводячи його в рух чих вертикальних трубах, де досягається необхідна самотяга повітря, достатня для роботи Застосування даного способу розташування в ітро генератора, також у трубі може бути розтавітрогенератора передбачає розширення області шовано декілька вітрогенераторів використання вітрогенераторів з метою одержання ФІГ. 1 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
