Спосіб визначення місця розташування захищеного тензорезистора та пристрій для його здійснення

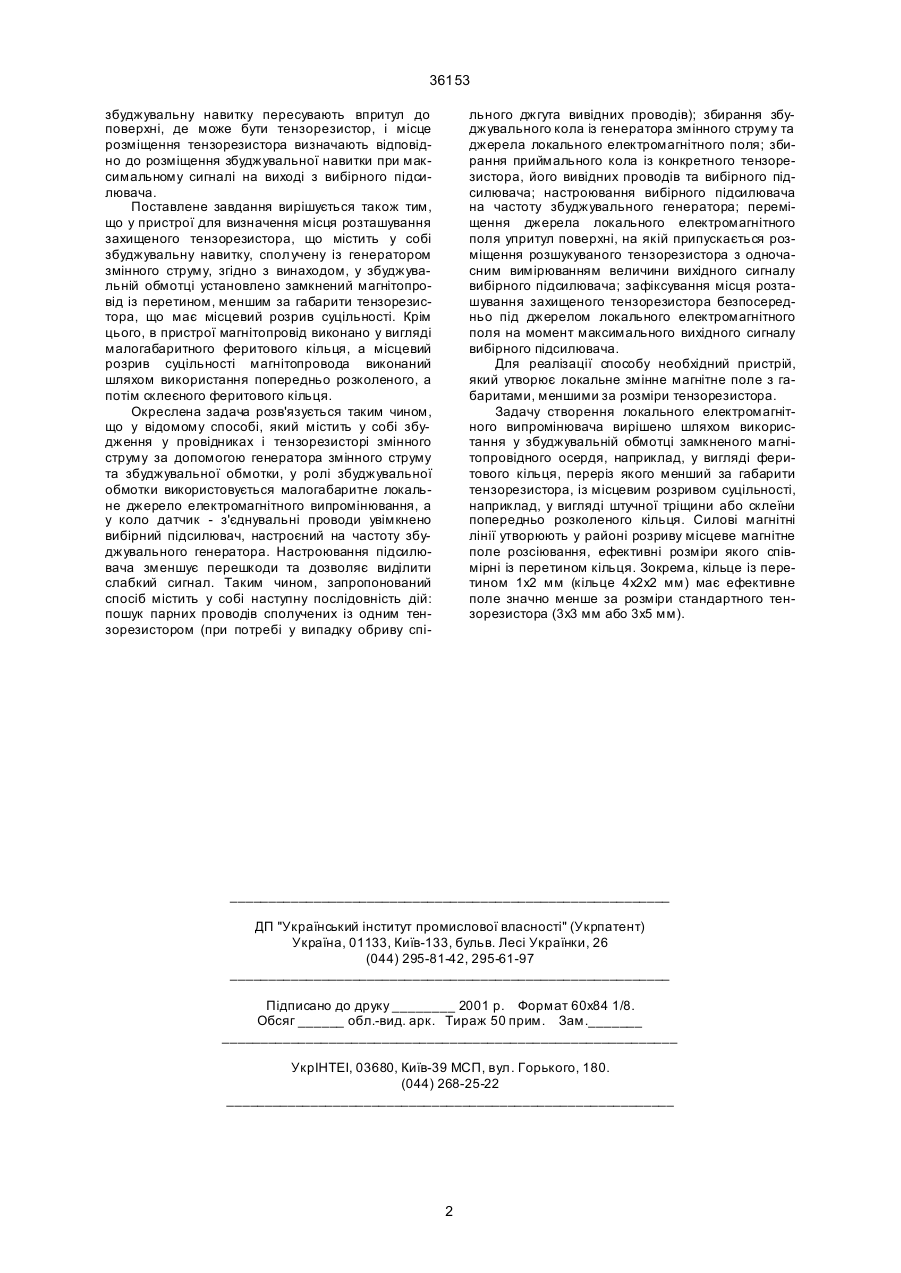

Спосіб визначення місця розташування захищеного тензорезистора, що включає збудження у тензорезисторі та вивідних проводах змінного струму за допомогою генератора змінного струму і збуджувальної обмотки, який відрізняється тим, що у коло тензорезистора вмикають вибірний підсилювач, який настроюється на частоту генератора, магнітне поле збуджувальної обмотки зменшується до розмірів, менших за габарити тензорезистора, збуджувальну обмотку пересувають впритул до поверхні, де може бути тензорезистор, і місце розміщення тензорезистора визначають відповід 36153 збуджувальну навитку пересувають впритул до поверхні, де може бути тензорезистор, і місце розміщення тензорезистора визначають відповідно до розміщення збуджувальної навитки при максимальному сигналі на виході з вибірного підсилювача. Поставлене завдання вирішується також тим, що у пристрої для визначення місця розташування захищеного тензорезистора, що містить у собі збуджувальну навитку, сполучену із генератором змінного струму, згідно з винаходом, у збуджувальній обмотці установлено замкнений магнітопровід із перетином, меншим за габарити тензорезистора, що має місцевий розрив суцільності. Крім цього, в пристрої магнітопровід виконано у вигляді малогабаритного феритового кільця, а місцевий розрив суцільності магнітопровода виконаний шляхом використання попередньо розколеного, а потім склеєного феритового кільця. Окреслена задача розв'язується таким чином, що у відомому способі, який містить у собі збудження у провідниках і тензорезисторі змінного струму за допомогою генератора змінного струму та збуджувальної обмотки, у ролі збуджувальної обмотки використовується малогабаритне локальне джерело електромагнітного випромінювання, а у коло датчик - з'єднувальні проводи увімкнено вибірний підсилювач, настроєний на частоту збуджувального генератора. Настроювання підсилювача зменшує перешкоди та дозволяє виділити слабкий сигнал. Таким чином, запропонований спосіб містить у собі наступну послідовність дій: пошук парних проводів сполучених із одним тензорезистором (при потребі у випадку обриву спі льного джгута вивідних проводів); збирання збуджувального кола із генератора змінного струму та джерела локального електромагнітного поля; збирання приймального кола із конкретного тензорезистора, його вивідних проводів та вибірного підсилювача; настроювання вибірного підсилювача на частоту збуджувального генератора; переміщення джерела локального електромагнітного поля упритул поверхні, на якій припускається розміщення розшукуваного тензорезистора з одночасним вимірюванням величини вихідного сигналу вибірного підсилювача; зафіксування місця розташування захищеного тензорезистора безпосередньо під джерелом локального електромагнітного поля на момент максимального вихідного сигналу вибірного підсилювача. Для реалізації способу необхідний пристрій, який утворює локальне змінне магнітне поле з габаритами, меншими за розміри тензорезистора. Задачу створення локального електромагнітного випромінювача вирішено шляхом використання у збуджувальній обмотці замкненого магнітопровідного осердя, наприклад, у вигляді феритового кільця, переріз якого менший за габарити тензорезистора, із місцевим розривом суцільності, наприклад, у вигляді штучної тріщини або склеїни попередньо розколеного кільця. Силові магнітні лінії утворюють у районі розриву місцеве магнітне поле розсіювання, ефективні розміри якого співмірні із перетином кільця. Зокрема, кільце із перетином 1х2 мм (кільце 4х2х2 мм) має ефективне поле значно менше за розміри стандартного тензорезистора (3х3 мм або 3х5 мм). __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
