Пристрій ущільнення дверей коксової печі

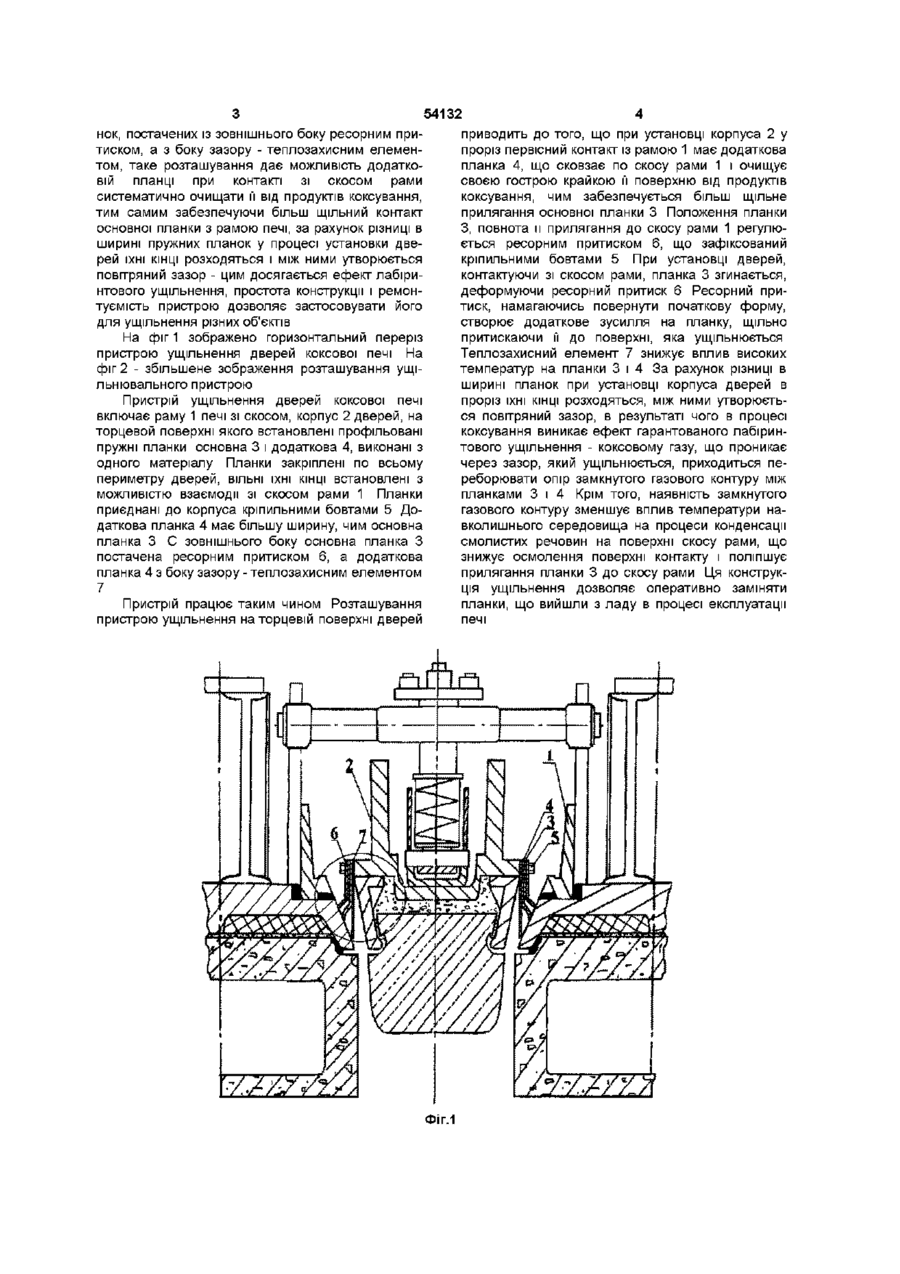

Пристрій ущільнення дверей коксової печі, що включає раму печі зі скосом, корпус дверей із закріпленою на ньому пружною ущільнювальною планкою, яка ущільнює, обладнаної з боку зазору теплозахисним елементом, а з зовнішнього боку ресорним притиском, вільний кінець якої контактує з поверхнею скосу рами, який відрізняється тим, що пружна ущільнювальна планка, теплозахисний елемент і ресорний притиск установлені на торцевій поверхні дверей, крім того, пристрій ущільнення дверей оснащено додатковою планкою, закріпленою між пружною планкою і теплозахисним елементом, вільний кінець якої також взаємодіє зі скосом рами, при цьому додаткова планка виконана більшої ширини, чим основна Винахід відноситься до коксохімічної промисловості, зокрема до конструкцій ущільнень дверей коксових печей Відомий пристрій ущільнення дверей коксової печі, що включає раму печі, установлену під кутом до броні за допомогою бовтів і прокладок, висота яких зменшується в напрямку дверного прорізу, корпус дверей із ЗОВНІШНІМИ ребрами і футеровкою, закріплені на корпусі рамку, що ущільнює, і ригелі, що взаємодіють з гаками рами (див А С № 2899293, опубл 23 1181 Бюл №43) У зв'язку зі складністю конструкції ущільнення, низькою СТІЙКІСТЮ до температурних перепадів рамки, що ущільнює, а також через осмолення поверхні контакту внаслідок конденсації летучих продуктів коксування відомий пристрій не забезпечує достатньої надійності ущільнення З відомих пристроїв найбільш близьким по технічній сутності є пристрій ущільнення дверей коксової печі, що включає раму печі зі скосом, корпус дверей із закріпленої на ньому пружною планкою, яка ущільнює, один бік якої зафіксовано у виступі корпуса дверей, а друга контактує зі скосом рами і постаченої з боку зазору теплозахисним елементом, а з зовнішнього боку - ресорним притиском (див А С № 1421752, опубл 07 09 88 Бюл №33) Недоліком даної конструкції є нещільне прилягання планки до виступу рами, що виникає через конденсацію продуктів коксування на поверхні виступу, поступова розгерметизація дверей у процесі експлуатації В основу винаходу поставлена задача підвищення надійності і працездатності в сполученні з універсальністю пристрою ущільнення дверей коксової печі, у якому має місце переміщення КІНЦІВ планок щодо корпуса дверей і вільна їхня орієнтація по відношенню одне до одного, що забезпечує чищення поверхні рами, яка ущільнюється, від продуктів коксування, а також дає ефект лабіринтового ущільнення, що приводить до підвищення герметичності дверей коксової печі Поставлена задача вирішується тим, що в пристрої ущільнення дверей коксової печі, що включає раму печі зі скосом, корпус дверей із закріпленої на ньому ущільнювальною пружною планкою, постаченої з боку зазору теплозахисним елементом, а з зовнішнього боку - ресорним притиском, вільний кінець якої контактує з поверхнею скосу рами, ВІДПОВІДНО до винаходу пружна планка, теплозахисний елемент і ресорний притиск установлені на торцевій поверхні дверей, крім того пристрій ущільнення дверей постачено додатковою планкою, закріпленої між пружною планкою, яка ущільнює, і теплозахисним елементом, вільний кінець якої також взаємодіє зі скосом рами, при цьому додаткова планка виконана більшої ширини, чим основна Надійність і працездатність пристрою ущільнення дверей в процесі експлуатації коксової печі досягається за рахунок закріплення по всьому периметру корпуса дверей на його торцевій частині основної і більш широкої додаткової пружних пла со Ю 54132 нок, постачених із зовнішнього боку ресорним притиском, а з боку зазору - теплозахисним елементом, таке розташування дає можливість додатковій планці при контакті зі скосом рами систематично очищати її від продуктів коксування, тим самим забезпечуючи більш щільний контакт основної планки з рамою печі, за рахунок різниці в ширині пружних планок у процесі установки дверей їхні КІНЦІ розходяться і між ними утворюється повітряний зазор - цим досягається ефект лабіринтового ущільнення, простота конструкції і ремонтуємість пристрою дозволяє застосовувати його для ущільнення різних об'єктів приводить до того, що при установці корпуса 2 у проріз первісний контакт із рамою 1 має додаткова планка 4, що сковзає по скосу рами 1 і очищує своєю гострою крайкою її поверхню від продуктів коксування, чим забезпечується більш щільне прилягання основної планки 3 Положення планки З, повнота и прилягання до скосу рами 1 регулюється ресорним притиском 6, що зафіксований кріпильними бовтами 5 При установці дверей, контактуючи зі скосом рами, планка 3 згинається, деформуючи ресорний притиск 6 Ресорний притиск, намагаючись повернути початкову форму, створює додаткове зусилля на планку, щільно притискаючи її до поверхні, яка ущільнюється Теплозахисний елемент 7 знижує вплив високих температур на планки 3 і 4 За рахунок різниці в ширині планок при установці корпуса дверей в проріз їхні КІНЦІ розходяться, між ними утворюється повітряний зазор, в результаті чого в процесі коксування виникає ефект гарантованого лабіринтового ущільнення - коксовому газу, що проникає через зазор, який ущільнюється, приходиться переборювати опір замкнутого газового контуру між планками 3 і 4 Крім того, наявність замкнутого газового контуру зменшує вплив температури навколишнього середовища на процеси конденсації смолистих речовин на поверхні скосу рами, що знижує осмолення поверхні контакту і поліпшує прилягання планки 3 до скосу рами Ця конструкція ущільнення дозволяє оперативно заміняти планки, що вийшли з ладу в процесі експлуатації печі На фіг 1 зображено горизонтальний переріз пристрою ущільнення дверей коксової печі На фіг 2 - збільшене зображення розташування ущільнювального пристрою Пристрій ущільнення дверей коксової печі включає раму 1 печі зі скосом, корпус 2 дверей, на торцевой поверхні якого встановлені профільовані пружні планки основна 3 і додаткова 4, виконані з одного матеріалу Планки закріплені по всьому периметру дверей, ВІЛЬНІ їхні КІНЦІ встановлені з можливістю взаємодії зі скосом рами 1 Планки приєднані до корпуса кріпильними бовтами 5 Додаткова планка 4 має більшу ширину, чим основна планка З С зовнішнього боку основна планка З постачена ресорним притиском 6, а додаткова планка 4 з боку зазору - теплозахисним елементом 7 Пристрій працює таким чином Розташування пристрою ущільнення на торцевій поверхні дверей ФІГ.1 54132 Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
