Устройство для уплотнения крышки стояка коксовой печи, содержащее уплотнительную крышку, взаимодействующую с фланцем стояка, рычажную систему и распределитель усилий ры­чажной системы, отличающееся тем, что, с целью повьішешія газоплотности, распределитель усилия выполнен в виде стального листа со стойками, за­крепленными по периметру стального листа с равномерным шагом и жестко укрепленными в уплотнительной крышке, а уплотнительная крыш­ка снабжена термозащитным экраном, выполнен­ным в виде усеченного конуса, опирающегося боко­вой поверхностью на фланец стояка.

Текст

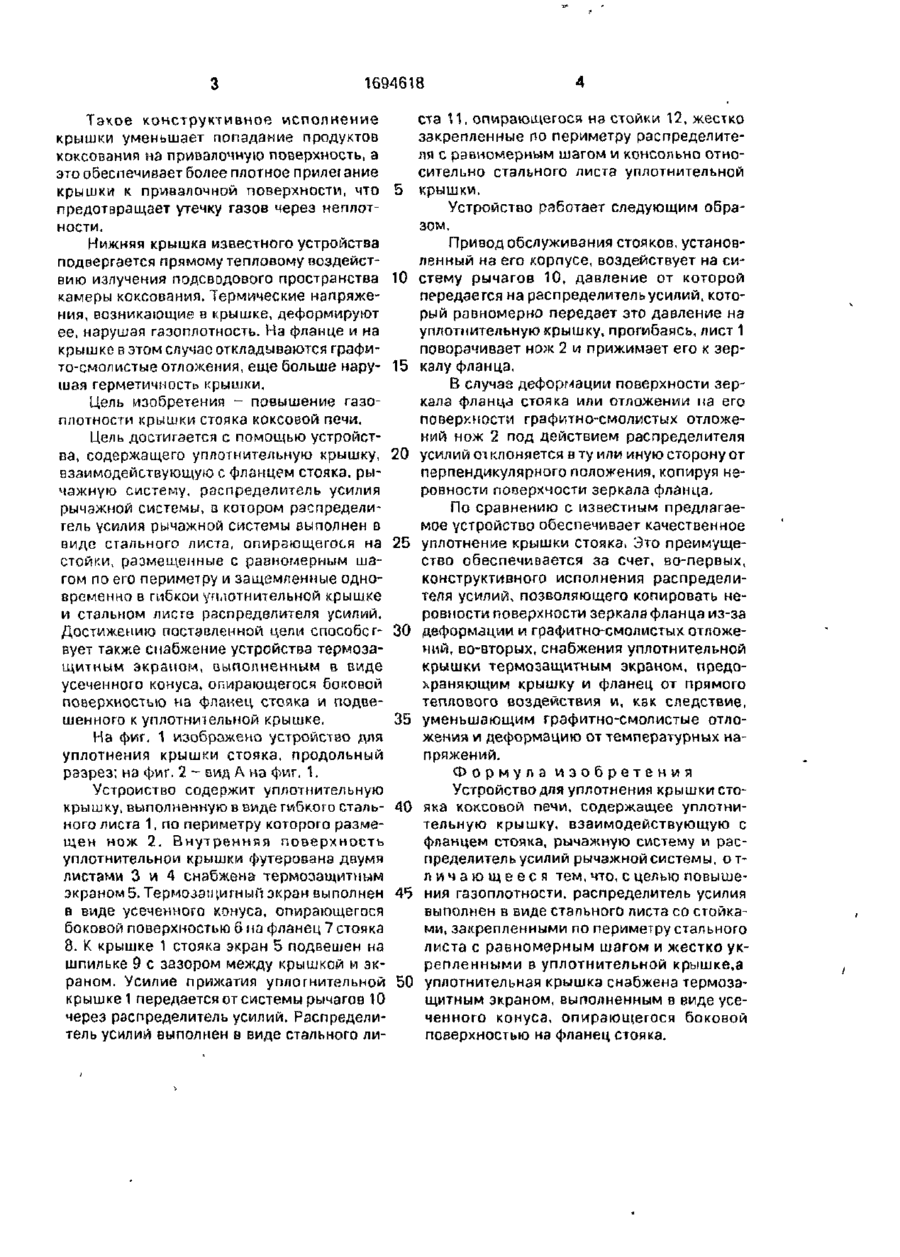

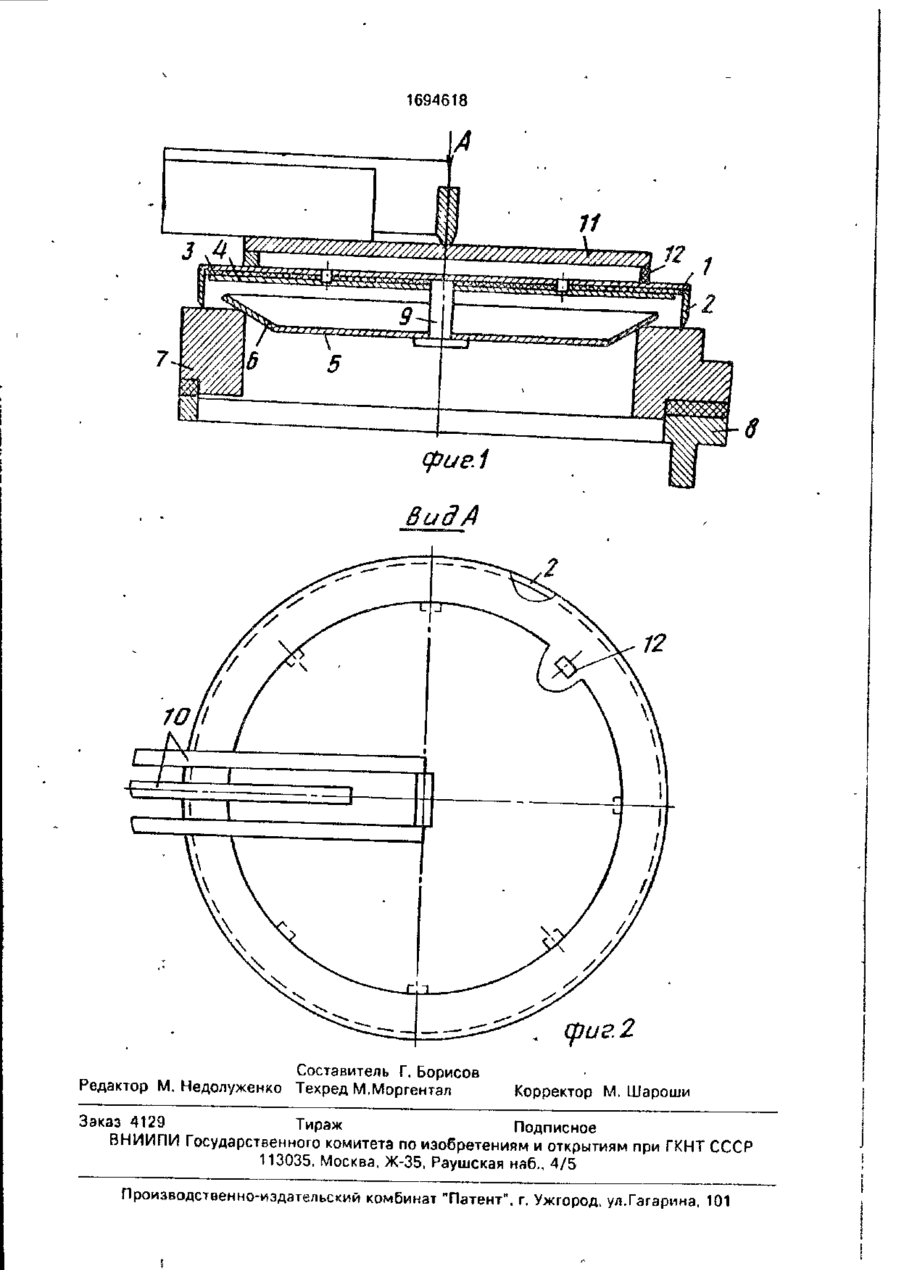

Изобретение относится к коксохимической промышленности, в частности к уст ройствам для уплотнения крышек стояков коксовых печей. Цель - повышение газоплотности Устройство содержит уплотнительную крышку 1, футерованную двумя листами 3 и 4 и снабженную термозащитным экраном 5. Экран выполнен в виде усеченного конуса, опирающегося боковой поверхностью на фланец стояка. Давление от рычажной системы на уплотнительную крышку 1 передается через распределитель усилий, выполненный в виде гибкого стального листа 11, опирающегося на стойки 12. Стойки закреплены одним концом по периметру листа, а другим защемлены в крышке 1. 2 ил. Изобретение относится к коксохимической промышленности, а именно к устройствам, предотвращающим угечку газа шз стояков коксовых печей. Одним из факторов, приводящих к загрязнению атмосферы и ухудшению условий труда наверху коксовой батареи, является утечка газа из-под крышки стояка. Для устранения утечки применяют гидравлическое мли механическое уплотнение Гидравлическое уплотнение представляет собой установленную в верхней части стояка камеру с наполнителем, в который погружается нож крыши стояка Несмотря на положитепьные результаты уплотнения крышек стояков гидравлическое уплотнение не распространено Это связано с большим расходом воды, переливом воды из под крышки стояка, что можег вызвать растрескивание футеровки К сдерживающим факторам относится также засорен ле воды частицами кокса и ржавчины, вызывающее нарушение работы гидравлической системы Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является механическое уплотнение хоышки стояка, содержащее две крышки, расположенные одна над другой нижняя из которых шарнирно крепится на верхней крышке. Фланец, расположенный между крышками, снабжен выходными отверстиями каналов, по которым под избыточным давлением подается инертный газ Газ заполняет зазор между крышками и прижимает нижнюю крышку к привалочной поверхности. Оч 00 1694618 ста 11, опирающегося на стойки 12, жестко Такое конструктивное исполнение закрепленные по периметру распределитекрышки уменьшает попадание продуктов ля с равномерным шагом и консольно отнококсования на приваленную поверхность, а сительно стального листа уплотнительнои это обеспечивает более плотное прилег ание 5 крышки. крышки к привалочной поверхности, что Устройство работает следующим обрапредотвращает утечку газов через неплотзом. ности, Привод обслуживания стояков, установНижняя крышка известного устройства ленный на его корпусе, воздействует на сиподвергается прямому тепловому воздействию излучения подсводового пространства 10 стему рычагов 10, давление от которой передается на распределительусилий, котокамеры коксования. Термические напряжерый равномерно передает это давление на ния, возникающие в крышке, деформируют уплотиительную крышку, прогибаясь, лист 1 ее, нарушая газоплотность. На фланце и на поворачивает нож 2 и прижимает его к зеркрышке в этом случае откладываются графито-смолистые отложения, еще больше нару- 15 калу фланца. шая герметичность крышки. В случае деформации поверхности зерЦель изобретения - повышение газокала фланца стояка или отложении па его плотности крышки стояка коксовой печи. поверхности графитно-смолистых отложений нож 2 под действием распределителя Цель достигается с помощью устройства, содержащего уплотнительную крышку, 20 усилий от клоняется в ту или иную сторону от взаимодействующую с фланцем стояка, рыперпендикулярного положения, копируя нечажную систему, распределитель усилия ровности поверхности зеркала фланца, рычажной системы, в котором распределиПо сравнению с известным предлагаетель усилия рычажной системы выполнен в мое устройство обеспечивает качественное виде стального листа, опирающегося на 25 уплотнение крышки стояка, Это преимущестойки, размещенные с равномерным шаство обеспечивается за счет, во-первых, гом по его периметру и защемленные одноконструктивного исполнения распределивременно в гибкой уп.ютнительной крышке теля усилий, позволяющего копировать неи стальном листе распределителя усилий. ровности поверхности зеркала фланца из-за Достижению поставленной цели способст- 30 деформации и графитно-смолистых отложевует также снабжение устройства термозаний, во-вторых, снабжения уплотнительнои щитным экраном, выполненным в виде крышки термозащитным экраном, предоусеченного конуса, опирающегося боковой храняющим крышку и фланец от прямого поверхностью на фланец стояка и подветеплового воздействия и, как следствие, шенного к уплотнмтельной крышке. 35 уменьшающим графитно-смолистые отлоНа фиг. 1 изображено устройство для жения и деформацию от температурных науплотнения крышки стояка, продольный пряжений. разрез; на фиг. 2 - вид А на фиг. 1. Формула изобретения Устройство для уплотнения крышки стоУстройство содержит уплотнительную крышку, выполненную в виде гілбкого сталь- 40 яка коксовой печи, содержащее уплотнительную крышку, взаимодействующую с ного листа 1, по периметру которого размефланцем стояка, рычажную систему и расщен нож 2. Внутренняя поверхность пределительусилий рычажной системы, отуплотнительнои крышки футерована двумя л и ч а ю щ е е с я тем, что, с целью повышелистами 3 и 4 снабжена термозащитным экраном 5. Термозащигный экран выполнен 45 ния газоплотности, распределитель усилия выполнен в виде стального листа со стойкав виде усеченного конуса, опирающегося ми, закрепленными по периметру стального боковой поверхностью 6 на фланец 7 стояка листа с равномерным шагом и жестко ук8. К крышке 1 стояка экран 5 подвешен на репленными в уплотнительнои крышке,а шпильке 9 с зазором между крышкой и экраном. Усилие прижатия уплогнительной 50 уплотнительная крышка снабжена термозащитным экраном, выполненным в виде усекрышке 1 передается от системы рычагов 10 ченного конуса, опирающегося боковой через распределитель усилий. Распределиповерхностью на фланец стояка. тель усилий выполнен э виде стального ли фие.1 12 Составитель Г. Борисов Редактор М. Недолуженко Техред М.Моргентал Корректор М. Шароши Заказ 4129 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Device for sealing lid of coke oven stand pipe

Автори англійською

Borysov Hennadii Antonovych, Tyschenko Oleh Mykolaiovych, Lobanov Vitalii Petrovych

Назва патенту російською

Устройство для уплотнения крышки стояка коксовой печи

Автори російською

Борисов Геннадий Антонович, Тищенко Олег Николаевич, Лобанов Виталий Петрович

МПК / Мітки

МПК: C10B 27/00
