Фідер скловарної печі

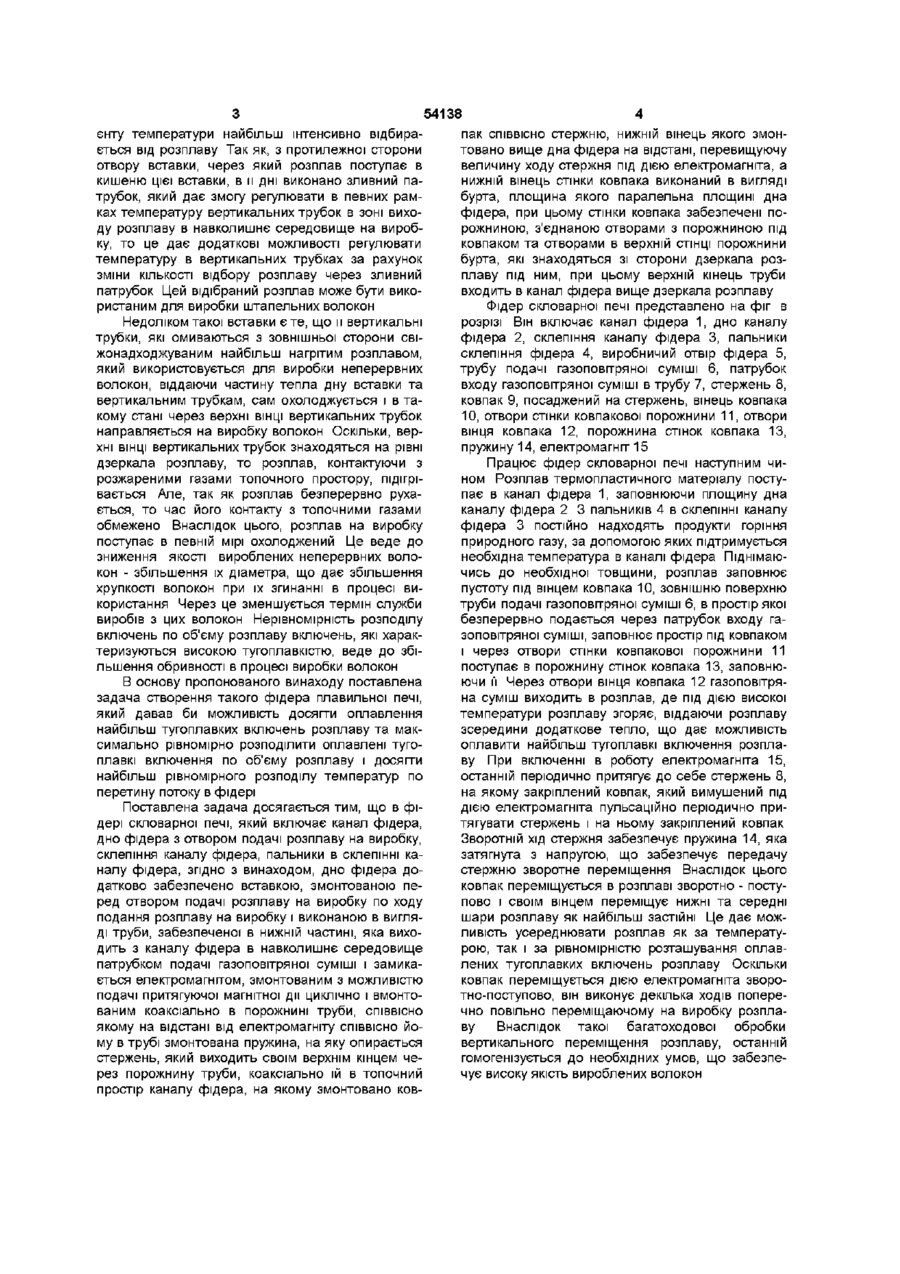

Фідер скловарної печі, який включає канал фідера, дно фідера з отвором подачі розплаву на виробку, склепіння каналу фідера, пальники в склепінні каналу фідера, який відрізняється тим, що дно фідера додатково забезпечено вставкою, змонтованою перед отвором подачі розплаву на виробку по ходу подання розплаву на виробку і виконаною в вигляді труби, забезпеченої в нижній частині, яка виходить з каналу фідера в навколи шнє середовище патрубком подачі газоповітряної суміші і замикається електромагнітом, змонтованим з можливістю подачі притягувальної магнітної дії циклічно і вмонтованим коаксіально в порожнині труби, СПІВВІСНО якому на відстані від електромагніта СПІВВІСНО йому в трубі змонтована пружина, на яку опирається стержень, який виходить своїм верхнім кінцем через порожнину труби, коаксіально їй в топковий простір каналу фідера, на якому змонтовано ковпак СПІВВІСНО стержню, нижній вінець якого змонтовано вище дна фідера на відстані, що перевищує величину ходу стержня під дією електромагніта, а нижній вінець стінки ковпака виконаний в вигляді бурта, площина якого паралельна площині дна фідера, при цьому стінки ковпака забезпечені порожниною, з'єднаною отворами з порожниною під ковпаком та отворами в верхній СТІНЦІ порожнини бурта, які знаходяться з боку дзеркала розплаву під ним, при цьому верхній кінець труби входить в канал фідера вище дзеркала розплаву Винахід відноситься до промисловості будівельних матеріалів, а саме до фідерів скловарних печей і може бути використаним на підприємствах промисловості, будівельних матеріалів, в ХІМІЧНІЙ промисловості, металургії та інших галузях, які виробляють волокна із розплавів гірничих порід Відомий фідер скловарної печі, вставка якого виконана в вигляді вертикальної трубки, стінки якої виступають вище дзеркала розплаву в топочний простір фідера (а с , №937366, опубл 1982) При використанні такого фідера скловарної печі для виробки неперервних волокон з розплавів з малою теплопрозорістю виникає ряд проблем технологічного характеру Так, появляється потреба зменшення діаметра неперервних волокон, що обумовлено потребою розширення сфери застосування вироблених волокон та виробів з них Перешкодою цьому стає хрупкість волокон, зумовлена величиною діаметра виготовлених волокон Не вирішена проблема зменшення критичного радіуса загинання волокна, що не дає змоги ширшого застосування таких волокон Актуальною залишається і про блема зменшення енергозатрат на виробку волокон Найбільш близьким за технічною сутністю та результатом, що досягається, являється фідер скловарної печі (патент Російської Федерації №2034803, опубл бюл №13, 1995) Цей фідер включає канал, вставку в отворі дна фідера, пальники в склепінні фідера Вставка забезпечена вертикальними трубками в и порожнині Стінки трубки виступають в топочний простір фідера вище дзеркала розплаву Вставка виконана в вигляді кишені, забезпеченої вертикальними перегородками, одна з яких забезпечена каналом, який сполучає розплав дна фідера з вертикальними трубками, через які розплав поступає в простір кишені вставки і, заповнюючи який, через отвори трубок поступає на виробку Оскільки, розплав безперервно поступає з найбільш нагрітої зони розплаву в нижню частину порожнини вставки - на и дно, то дно кишені найбільше нагрівається в процесі роботи фідера, так як тепло розплаву саме в цій частині вставки завдяки найбільшому в цьому МІСЦІ граді 00 со 5 Ю 54138 єнту температури найбільш інтенсивно відбирається від розплаву Так як, з протилежної сторони отвору вставки, через який розплав поступає в кишеню цієї вставки, в и дні виконано зливний патрубок, який дає змогу регулювати в певних рамках температуру вертикальних трубок в зоні виходу розплаву в навколишнє середовище на виробку, то це дає додаткові можливості регулювати температуру в вертикальних трубках за рахунок зміни КІЛЬКОСТІ відбору розплаву через зливний патрубок Цей відібраний розплав може бути використаним для виробки штапельних волокон Недоліком такої вставки є те, що и вертикальні трубки, які омиваються з зовнішньої сторони свіжонадходжуваним найбільш нагрітим розплавом, який використовується для виробки неперервних волокон, віддаючи частину тепла дну вставки та вертикальним трубкам, сам охолоджується і в такому стані через верхні ВІНЦІ вертикальних трубок направляється на виробку волокон Оскільки, верхні ВІНЦІ вертикальних трубок знаходяться на рівні дзеркала розплаву, то розплав, контактуючи з розжареними газами топочного простору, підігрівається Але, так як розплав безперервно рухається, то час його контакту з топочними газами обмежено Внаслідок цього, розплав на виробку поступає в певній мірі охолоджений Це веде до зниження якості вироблених неперервних волокон - збільшення їх діаметра, що дає збільшення хрупкості волокон при їх згинанні в процесі використання Через це зменшується термін служби виробів з цих волокон Нерівномірність розподілу включень по об'єму розплаву включень, які характеризуються високою тугоплавкістю, веде до збільшення обривності в процесі виробки волокон В основу пропонованого винаходу поставлена задача створення такого фідера плавильної печі, який давав би можливість досягти оплавлення найбільш тугоплавких включень розплаву та максимально рівномірно розподілити оплавлені тугоплавкі включення по об'єму розплаву і досягти найбільш рівномірного розподілу температур по перетину потоку в фідері Поставлена задача досягається тим, що в фідері скловарної печі, який включає канал фідера, дно фідера з отвором подачі розплаву на виробку, склепіння каналу фідера, пальники в склепінні каналу фідера, згідно з винаходом, дно фідера додатково забезпечено вставкою, змонтованою перед отвором подачі розплаву на виробку по ходу подання розплаву на виробку і виконаною в вигляді труби, забезпеченої в нижній частині, яка виходить з каналу фідера в навколишнє середовище патрубком подачі газоповітряної суміші і замикається електромагнітом, змонтованим з можливістю подачі притягуючої магнітної дії циклічно і вмонтованим коаксіально в порожнині труби, СПІВВІСНО якому на відстані від електромагніту СПІВВІСНО йому в трубі змонтована пружина, на яку опирається стержень, який виходить своїм верхнім кінцем через порожнину труби, коаксіально їй в топочний простір каналу фідера, на якому змонтовано ков пак СПІВВІСНО стержню, нижній вінець якого змонтовано вище дна фідера на відстані, перевищуючу величину ходу стержня під дією електромагніта, а нижній вінець стінки ковпака виконаний в вигляді бурта, площина якого паралельна площині дна фідера, при цьому стінки ковпака забезпечені порожниною, з'єднаною отворами з порожниною під ковпаком та отворами в верхній СТІНЦІ порожнини бурта, які знаходяться зі сторони дзеркала розплаву під ним, при цьому верхній кінець труби входить в канал фідера вище дзеркала розплаву Фідер скловарної печі представлено на фіг в розрізі Він включає канал фідера 1, дно каналу фідера 2, склепіння каналу фідера 3, пальники склепіння фідера 4, виробничий отвір фідера 5, трубу подачі газоповітряної суміші 6, патрубок входу газоповітряної суміші в трубу 7, стержень 8, ковпак 9, посаджений на стержень, вінець ковпака 10, отвори стінки ковпакової порожнини 11, отвори вінця ковпака 12, порожнина стінок ковпака 13, пружину 14, електромагніт 15 Працює фідер скловарної печі наступним чином Розплав термопластичного матеріалу поступає в канал фідера 1, заповнюючи площину дна каналу фідера 2 3 пальників 4 в склепінні каналу фідера 3 постійно надходять продукти горіння природного газу, за допомогою яких підтримується необхідна температура в каналі фідера Піднімаючись до необхідної товщини, розплав заповнює пустоту під вінцем ковпака 10, зовнішню поверхню труби подачі газоповітряної суміші 6, в простір якої безперервно подається через патрубок входу газоповітряної суміші, заповнює простір під ковпаком і через отвори стінки ковпакової порожнини 11 поступає в порожнину стінок ковпака 13, заповнюючи її Через отвори вінця ковпака 12 газоповітряна суміш виходить в розплав, де під дією високої температури розплаву згоряє, віддаючи розплаву зсередини додаткове тепло, що дає можливість оплавити найбільш тугоплавкі включення розплаву При включенні в роботу електромагніта 15, останній періодично притягує до себе стержень 8, на якому закріплений ковпак, який вимушений під дією електромагніта пульсаційно періодично притягувати стержень і на ньому закріплений ковпак Зворотній хід стержня забезпечує пружина 14, яка затягнута з напругою, що забезпечує передачу стержню зворотне переміщення Внаслідок цього ковпак переміщується в розплаві зворотно - поступово і своїм вінцем переміщує нижні та середні шари розплаву як найбільш застійні Це дає можливість усереднювати розплав як за температурою, так і за рівномірністю розташування оплавлених тугоплавких включень розплаву Оскільки ковпак переміщується дією електромагніта зворотно-поступово, він виконує декілька ходів поперечно повільно переміщаючому на виробку розплаву Внаслідок такої багатоходової обробки вертикального переміщення розплаву, останній гомогенізується до необхідних умов, що забезпечує високу якість вироблених волокон 54138 Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
