Ручна сівалка

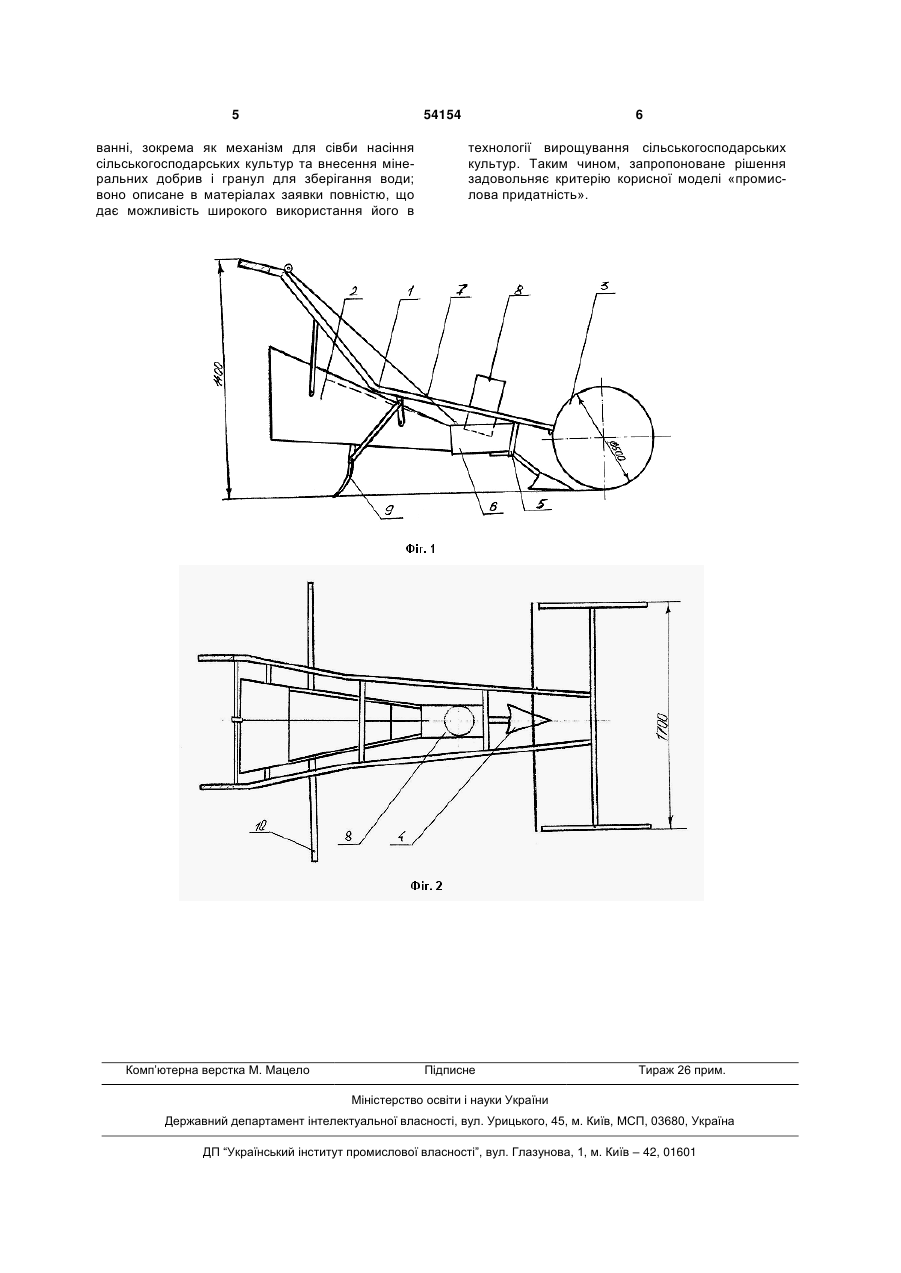

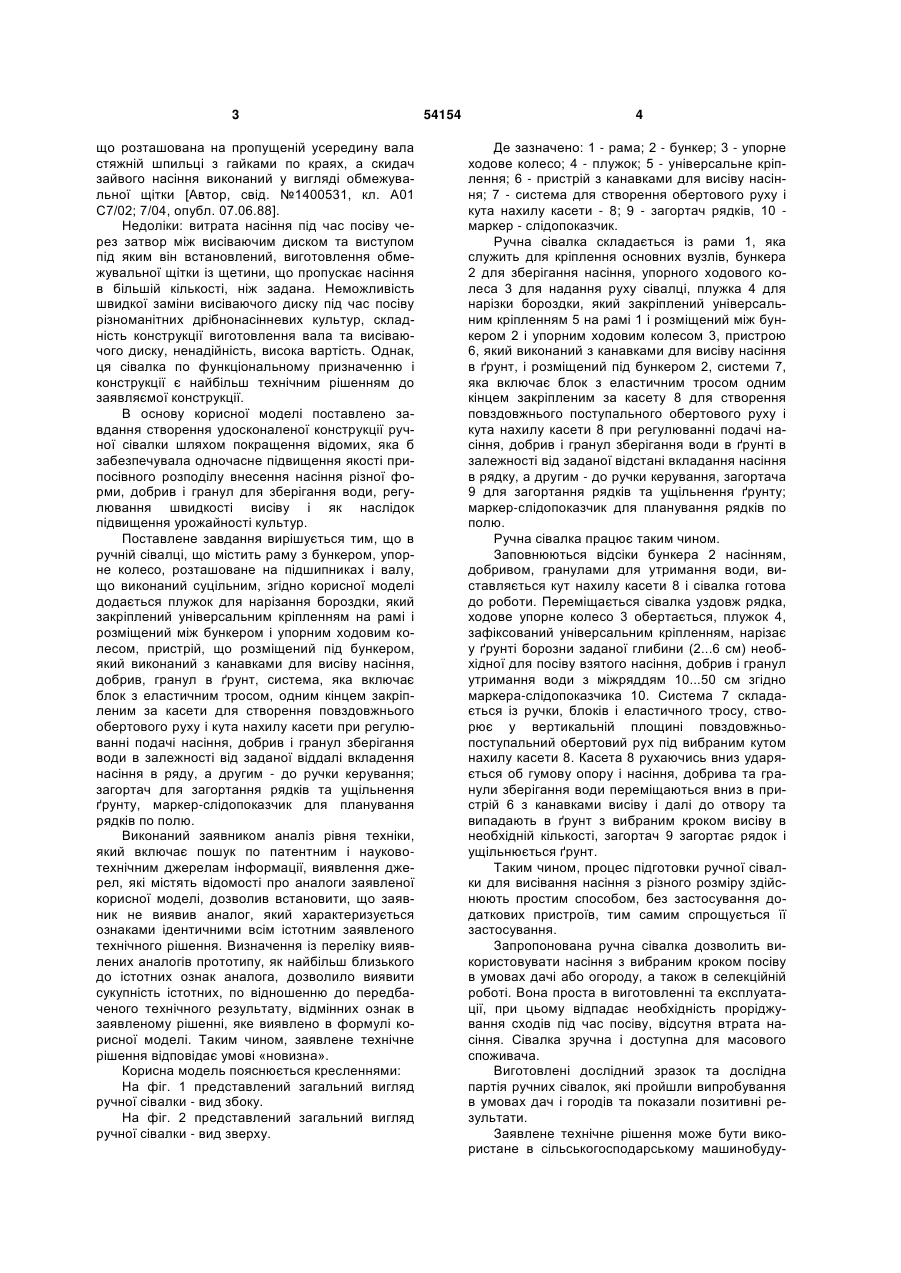

Ручна сівалка, що містить раму з бункером, упорне ходове колесо, яке розташоване на підшипниках на валу, виконаному суцільним, яка відріз 3 що розташована на пропущеній усередину вала стяжній шпильці з гайками по краях, а скидач зайвого насіння виконаний у вигляді обмежувальної щітки [Автор, свід. №1400531, кл. А01 С7/02; 7/04, опубл. 07.06.88]. Недоліки: витрата насіння під час посіву через затвор між висіваючим диском та виступом під яким він встановлений, виготовлення обмежувальної щітки із щетини, що пропускає насіння в більшій кількості, ніж задана. Неможливість швидкої заміни висіваючого диску під час посіву різноманітних дрібнонасінневих культур, складність конструкції виготовлення вала та висіваючого диску, ненадійність, висока вартість. Однак, ця сівалка по функціональному призначенню і конструкції є найбільш технічним рішенням до заявляємої конструкції. В основу корисної моделі поставлено завдання створення удосконаленої конструкції ручної сівалки шляхом покращення відомих, яка б забезпечувала одночасне підвищення якості припосівного розподілу внесення насіння різної форми, добрив і гранул для зберігання води, регулювання швидкості висіву і як наслідок підвищення урожайності культур. Поставлене завдання вирішується тим, що в ручній сівалці, що містить раму з бункером, упорне колесо, розташоване на підшипниках і валу, що виконаний суцільним, згідно корисної моделі додається плужок для нарізання бороздки, який закріплений універсальним кріпленням на рамі і розміщений між бункером і упорним ходовим колесом, пристрій, що розміщений під бункером, який виконаний з канавками для висіву насіння, добрив, гранул в ґрунт, система, яка включає блок з еластичним тросом, одним кінцем закріпленим за касети для створення повздовжнього обертового руху і кута нахилу касети при регулюванні подачі насіння, добрив і гранул зберігання води в залежності від заданої віддалі вкладення насіння в ряду, а другим - до ручки керування; загортач для загортання рядків та ущільнення ґрунту, маркер-слідопоказчик для планування рядків по полю. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним і науковотехнічним джерелам інформації, виявлення джерел, які містять відомості про аналоги заявленої корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками ідентичними всім істотним заявленого технічного рішення. Визначення із переліку виявлених аналогів прототипу, як найбільш близького до істотних ознак аналога, дозволило виявити сукупність істотних, по відношенню до передбаченого технічного результату, відмінних ознак в заявленому рішенні, яке виявлено в формулі корисної моделі. Таким чином, заявлене технічне рішення відповідає умові «новизна». Корисна модель пояснюється кресленнями: На фіг. 1 представлений загальний вигляд ручної сівалки - вид збоку. На фіг. 2 представлений загальний вигляд ручної сівалки - вид зверху. 54154 4 Де зазначено: 1 - рама; 2 - бункер; 3 - упорне ходове колесо; 4 - плужок; 5 - універсальне кріплення; 6 - пристрій з канавками для висіву насіння; 7 - система для створення обертового руху і кута нахилу касети - 8; 9 - загортач рядків, 10 маркер - слідопоказчик. Ручна сівалка складається із рами 1, яка служить для кріплення основних вузлів, бункера 2 для зберігання насіння, упорного ходового колеса 3 для надання руху сівалці, плужка 4 для нарізки бороздки, який закріплений універсальним кріпленням 5 на рамі 1 і розміщений між бункером 2 і упорним ходовим колесом 3, пристрою 6, який виконаний з канавками для висіву насіння в ґрунт, і розміщений під бункером 2, системи 7, яка включає блок з еластичним тросом одним кінцем закріпленим за касету 8 для створення повздовжнього поступального обертового руху і кута нахилу касети 8 при регулюванні подачі насіння, добрив і гранул зберігання води в ґрунті в залежності від заданої відстані вкладання насіння в рядку, а другим - до ручки керування, загортача 9 для загортання рядків та ущільнення ґрунту; маркер-слідопоказчик для планування рядків по полю. Ручна сівалка працює таким чином. Заповнюються відсіки бункера 2 насінням, добривом, гранулами для утримання води, виставляється кут нахилу касети 8 і сівалка готова до роботи. Переміщається сівалка уздовж рядка, ходове упорне колесо 3 обертається, плужок 4, зафіксований універсальним кріпленням, нарізає у ґрунті борозни заданої глибини (2...6 см) необхідної для посіву взятого насіння, добрив і гранул утримання води з міжряддям 10...50 см згідно маркера-слідопоказчика 10. Система 7 складається із ручки, блоків і еластичного тросу, створює у вертикальній площині повздовжньопоступальний обертовий рух під вибраним кутом нахилу касети 8. Касета 8 рухаючись вниз ударяється об гумову опору і насіння, добрива та гранули зберігання води переміщаються вниз в пристрій 6 з канавками висіву і далі до отвору та випадають в ґрунт з вибраним кроком висіву в необхідній кількості, загортач 9 загортає рядок і ущільнюється ґрунт. Таким чином, процес підготовки ручної сівалки для висівання насіння з різного розміру здійснюють простим способом, без застосування додаткових пристроїв, тим самим спрощується її застосування. Запропонована ручна сівалка дозволить використовувати насіння з вибраним кроком посіву в умовах дачі або огороду, а також в селекційній роботі. Вона проста в виготовленні та експлуатації, при цьому відпадає необхідність проріджування сходів під час посіву, відсутня втрата насіння. Сівалка зручна і доступна для масового споживача. Виготовлені дослідний зразок та дослідна партія ручних сівалок, які пройшли випробування в умовах дач і городів та показали позитивні результати. Заявлене технічне рішення може бути використане в сільськогосподарському машинобуду 5 54154 ванні, зокрема як механізм для сівби насіння сільськогосподарських культур та внесення мінеральних добрив і гранул для зберігання води; воно описане в матеріалах заявки повністю, що дає можливість широкого використання його в Комп’ютерна верстка М. Мацело 6 технології вирощування сільськогосподарських культур. Таким чином, запропоноване рішення задовольняє критерію корисної моделі «промислова придатність». Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
