Акустичний випромінювач

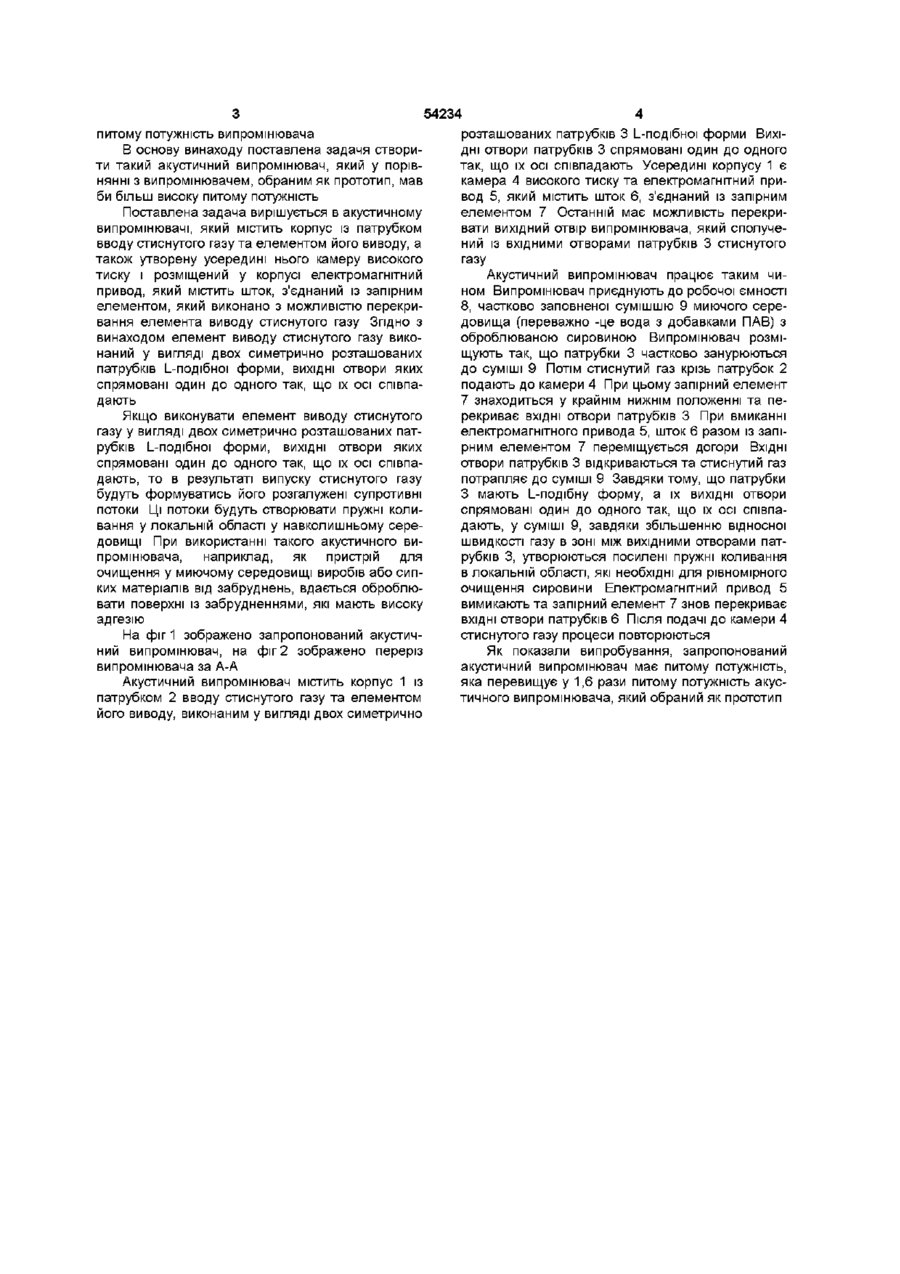

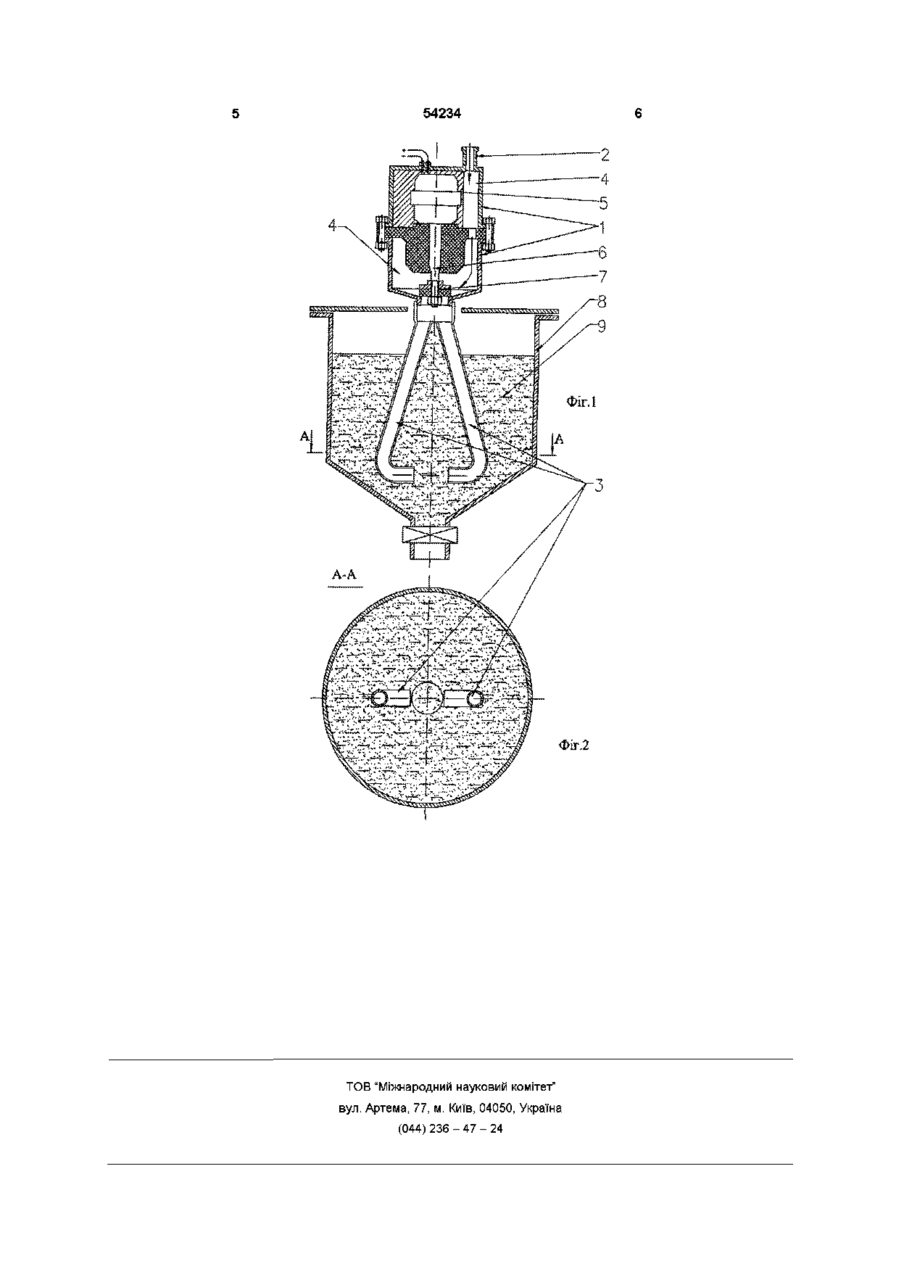

Акустичний випромінювач, який містить корпус із патрубком вводу стиснутого газу та елементом його виводу, а також утворену усередині нього камеру високого тиску і розміщений у корпусі електромагнітний привід, який містить шток, з'єднаний із запірним елементом, який виконаний з можливістю перекривання елемента виводу стиснутого газу, який відрізняється тим, що елемент виводу стиснутого газу виконаний у вигляді двох симетрично розташованих патрубків L-подібноі форми, ВИХІДНІ отвори яких спрямовані один до одного так, що їх осі співпадають Винахід має відношення до фізичних приладів та установок, у яких використовують вихлоп стиснутого газу для генерування пружних коливань у рідині та може бути застосований, зокрема, для очищення виробів у миючій рідині від поверхневих забруднень (мінеральних або органічних), накипу, для прання тканих або нетканих матеріалів, для ХІМІЧНОГО очищення, для миття овочів, очищення стічних вод, дезинфекцм, відтирання кварцового піску, каоліну і т п Відомий акустичний випромінювач, який описано у патенті РФ № 2033281, (В08В 3/08, 1995) [1] Він МІСТИТЬ корпус із патрубком вводу стиснутого газу та елементом його виводу, а також розміщені усередині нього камеру високого тиску й привод, який містить шток, з'єднаний із запірним елементом, який виконано з можливістю перекривання отвору елемента виводу стиснутого газу Елемент виводу стиснутого газу виконаний у вигляді патрубка Привод містить пневмоциліндр Його порожнина з'єднана з камерою високого тиску за допомогою основної магістралі з регульованим дроселем, та додаткової магістралі зі зворотним клапаном Для забезпечення швидкодії запірного елемента акустичного випромінювача, яка визначає потужність останнього (із збільшенням швидкодії потужність випромінювача збільшується), у камері високого тиску встановлено стакан із центральним отвором, усередині якого розміщена пружина, яка забезпечує притиск запірного елемента до торця штока Проте наявність пневмоциліндра та елементів його регулювання, а також стакана з пружиною, ускладнює конструкцію акустичного випромінювача та збільшує час спрацьовування запірного елемента Цей час в описаному пневмоприводі складає не менше 120 мілісекунд, що недостатньо для отримання високої потужності випромінювача Крім того, через те, що елемент виводу стиснутого газу має тільки один патрубок не можливо створити високоенергетичні імпульсні коливання у локальній області, що обумовлює низьку питому потужність випромінювача Відомий акустичний випромінювач, який містить корпус із патрубком вводу стиснутого газу та елементом його виводу, а також утворену усередині нього камеру високого тиску і розміщений у корпусі електромагнітний привод, який містить шток, з'єднаний із запірним елементом, виконаним із можливістю перекривання отвору елемента виводу стиснутого газу ( патент України № 42501 А, G01V 1/00, 2001) [2] Завдяки тому, що у випромінювачі замість пневмоприводу використано електромагнітний привод, вдалося скоротити час спрацьовування запірного елемента до 20 ЗО мілісекунд, що дало можливість у декілька разів збільшити потужність випромінювача Крім того, виключення пневмоприводу спростило конструкцію випромінювача Проте, цей акустичний випромінювач також не може створити високоенергетичні імпульсні коливання у локальній області, що обумовлює низку СО сч Ю 54234 питому потужність випромінювача В основу винаходу поставлена задачя створити такий акустичний випромінювач, який у порівнянні з випромінювачем, обраним як прототип, мав би більш високу питому потужність Поставлена задача вирішується в акустичному випромінювачі, який містить корпус із патрубком вводу стиснутого газу та елементом його виводу, а також утворену усередині нього камеру високого тиску і розміщений у корпусі електромагнітний привод, який містить шток, з'єднаний із запірним елементом, який виконано з можливістю перекривання елемента виводу стиснутого газу Згідно з винаходом елемент виводу стиснутого газу виконаний у вигляді двох симетрично розташованих патрубків L-подібноі форми, ВИХІДНІ отвори яких спрямовані один до одного так, що їх осі співпадають Якщо виконувати елемент виводу стиснутого газу у вигляді двох симетрично розташованих патрубків L-подібноі форми, ВИХІДНІ отвори яких спрямовані один до одного так, що їх осі співпадають, то в результаті випуску стиснутого газу будуть формуватись його розгалужені супротивні потоки Ці ПОТОКИ будуть створювати пружні коливання у локальній області у навколишньому середовищі При використанні такого акустичного випромінювача, наприклад, як пристрій для очищення у миючому середовищі виробів або сипких матеріалів від забруднень, вдається оброблювати поверхні із забрудненнями, які мають високу адгезію На фіг 1 зображено запропонований акустичний випромінювач, на фіг 2 зображено переріз випромінювача за А-А Акустичний випромінювач містить корпус 1 із патрубком 2 вводу стиснутого газу та елементом його виводу, виконаним у вигляді двох симетрично розташованих патрубків 3 L-подібноі форми ВИХІДНІ отвори патрубків 3 спрямовані один до одного так, що їх осі співпадають Усередині корпусу 1 є камера 4 високого тиску та електромагнітний привод 5, який містить шток 6, з'єднаний із запірним елементом 7 Останній має можливість перекривати вихідний отвір випромінювача, який сполучений із вхідними отворами патрубків 3 стиснутого газу Акустичний випромінювач працює таким чином Випромінювач приєднують до робочої ємності 8, частково заповненої сумішшю 9 миючого середовища (переважно -це вода з добавками ПАВ) з оброблюваною сировиною Випромінювач розміщують так, що патрубки 3 частково занурюються до суміші 9 Потім стиснутий газ крізь патрубок 2 подають до камери 4 При цьому запірний елемент 7 знаходиться у крайнім нижнім положенні та перекриває ВХІДНІ отвори патрубків 3 При вмиканні електромагнітного привода 5, шток 6 разом із запірним елементом 7 переміщується догори ВХІДНІ отвори патрубків 3 відкриваються та стиснутий газ потрапляє до суміші 9 Завдяки тому, що патрубки З мають L-подібну форму, а їх ВИХІДНІ отвори спрямовані один до одного так, що їх осі співпадають, у суміші 9, завдяки збільшенню відносної швидкості газу в зоні між вихідними отворами патрубків 3, утворюються посилені пружні коливання в локальній області, які необхідні для рівномірного очищення сировини Електромагнітний привод 5 вимикають та запірний елемент 7 знов перекриває ВХІДНІ отвори патрубків 6 Після подачі до камери 4 стиснутого газу процеси повторюються Як показали випробування, запропонований акустичний випромінювач має питому потужність, яка перевищує у 1,6 рази питому потужність акустичного випромінювача, який обраний як прототип 54234 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236-47-24
