Пристрій для миття вовни з використанням гідродинамічних випромінювачів

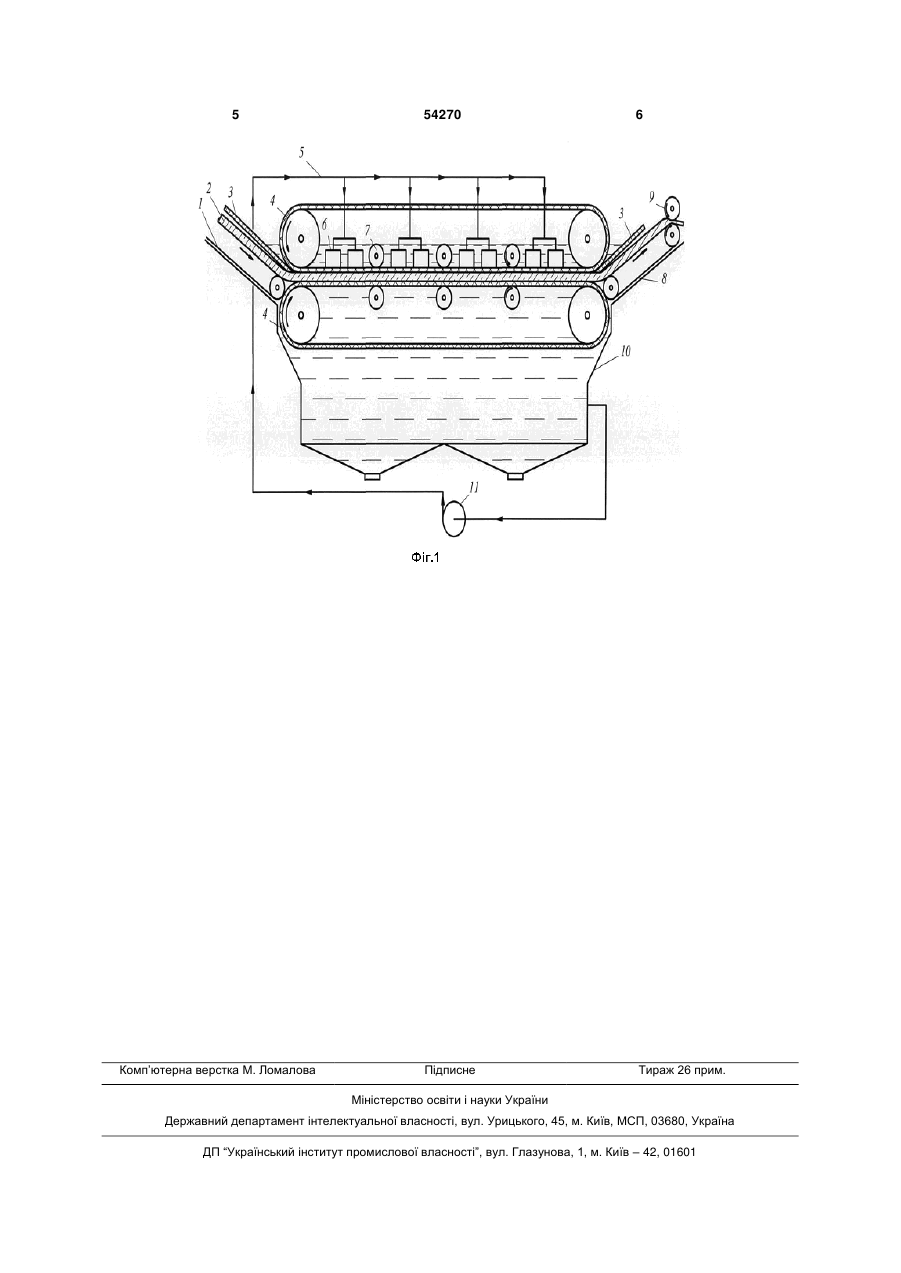

Пристрій для миття вовни, який складається із вузла подачі вовни, направляючих пристроїв, промивної барки, розміщених вздовж барки транспор 3 Н.И. Ковалев. Заявлено 29.03.93. Федеральная служба по интеллектуальной собственности, патентам и товарным знакам Российськой федерации. Опубл. 27.11.95. Бюл. №21. 4с.). В першій секції барки здійснюється замочування матеріалу, у другій - інтенсивне промивання під дією електрогідравлічного ефекту і в третій - полоскання. Імпульсне електричне поле створюється між електродами та дугою конвейєра. В цьому полі створюється надвисокі гідравлічні тиски, які спричиняють появу ударних хвиль, а також потужні кавітаційні процеси, що забезпечують відривання забруднюючих домішок від матеріалу, і які через чарунки конвейєра переміщуються в мийний розчин другої секції. Режим мийки визначається режимом роботи генератора. Полоскання матеріалу здійснюється факелами чистої води, які створюються форсунками. Недоліками цього пристрою є руйнування волокон вовни під дією іскрових розрядів, зниження їх міцності на розрив, інтенсивне руйнування поверхні обладнання під дією кавітації та електрохімічних процесів, також небезпека ураження електричним струмом обслуговуючого персоналу. Конструкція корисної моделі, що пропонується, створює умови для якісного промивання вовни зі збереженням її природних властивостей, підвищує продуктивність обладнання при зменшенні витрат води, мийних засобів та електроенергії. На кресленні зображено технологічну схему пристрою для мийки вовни. Пристрій має вузол для подачі вовни 1, направляючі пристрої 3, транспортери 4 з сітчастими стрічками, нижній транспортер повністю занурений в мийний розчин барки, а верхній - частково, трубопровод 5 для подачі мийного розчину до плоских гідродинамічних випромінювачів 6, направляючих валків 7, вивантажувального пристрою 8, віджимних валів 9, барки 10 та відцентрового насосу 11. Пристрій працює таким чином. Шар вовни 2 за допомогою вузла подачі 1 та направляючого пристрою 3, який запобігає спливанню вовни, поступає в щілину між сітчатими стрічками транспортерів 4. При русі вздовж барки 10 вовна піддається впливу звукових та ультразвукових коливань, які генеруються плоскими гідродинамічними випромінювачами 6, і струменів мийного розчину, що виходять з великою швидкістю з прорізів решітки випромінювачів. Звукові та ультразвукові коливання сприяють інтенсивному відокремленню забруднень від вовни, а струмені рідини промивають шар вовни і видаляють ці забруднення, виносячи їх в об'єм барки. Інтенсифікації видаленню забруднень з вовни також сприяє рух шару вовни в об'ємі мийного розчину барки та стискування вовни під дією направляючих валків 7. В результаті такого комплексного впливу забруднюючі частки інтенсивно видаляються з вовни і виносяться в мийний розчин барки. 54270 4 Відцентровий насос 11 здійснює забір мийного розчину з середньої частини (по висоті) барки і під тиском подає його до сопл плоских гідродинамічних випромінювачів. Інтенсивність генерації звукових та ультразвукових коливань плоскими гідродинамічними випромінювачами залежить від тистиску, що створюється відцентровим насосом, та його подачі. Інтенсивність мийки вовни залежить від інтенсивності звукових та ультразвукових коливань, швидкості струменів мийного розчину на виході з плоских гідродинамічних випромінювачів, швидкості руху сітчатих стрічок транспортерів та ступеню стискування шару вовни направляючими валками. Крім інтенсифікації процесу мийки вовни звукові та ультразвукові коливання знищують мікроорганізми та бактерії, здійснюючи таким чином знезараження вовни та мийного розчину без використання хімічних речовин. Таким чином конструкція пристрою для мийки вовни дозволяє в широких межах змінювати режими мийки вовни в залежності від забруднення вовни та вимог до її якості після мийки. Промита вовна поступає на вивантажувальний пристрій 8, який подає її до віджимних валків 9 для видалення збиткової вологи. Метою корисної моделі є підвищення якості промивання вовни, збільшення продуктивності обладнання, зменшення витрат мийних засобів, води та електроенергії. Указана мета досягається за рахунок використання плоских гідродинамічних випромінювачів, стержні яких створюють потужні звукові та ультразвукові коливання та струменів мийного розчину, які рухаються з великою швидкістю і вимивають з шару вовни забруднення під дією гідродинамічного тиску. Таким чином, заявляємий пристрій для мийки вовни з використанням плоских гідродинамічних випромінювачів відповідає критерію винаходу «новизна». Порівняння запропонованого рішення не тільки з прототипом, але і з іншими технічними рішеннями в даній галузі техніки не дозволило встановити в них ознаки, які відрізняють запропонований винахід від прототипу, що дозволяє зробити висновок про відповідність критерію «суттєва відміна». Конструкція пристрою показана на Фіг.1. Пристрій має вузол подачі вовни 1, направляючі пристрої 3, транспортери 4 з сітчастими стрічками, трубопровод 5 для подачі мийного розчину до плоских гідродинамічних випромінювачів 6, направляючих валків 7, вивантажувального пристрою 8, віджимних валів 9, барки 10 та відцентрового насосу 11. Переваги даного пристрою полягають в підвищенні якості промивання вовни, збільшення продуктивності обладнання, зменшення витрат мийних засобів, води та електроенергії. 5 Комп’ютерна верстка М. Ломалова 54270 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
