Спосіб промивання вовни

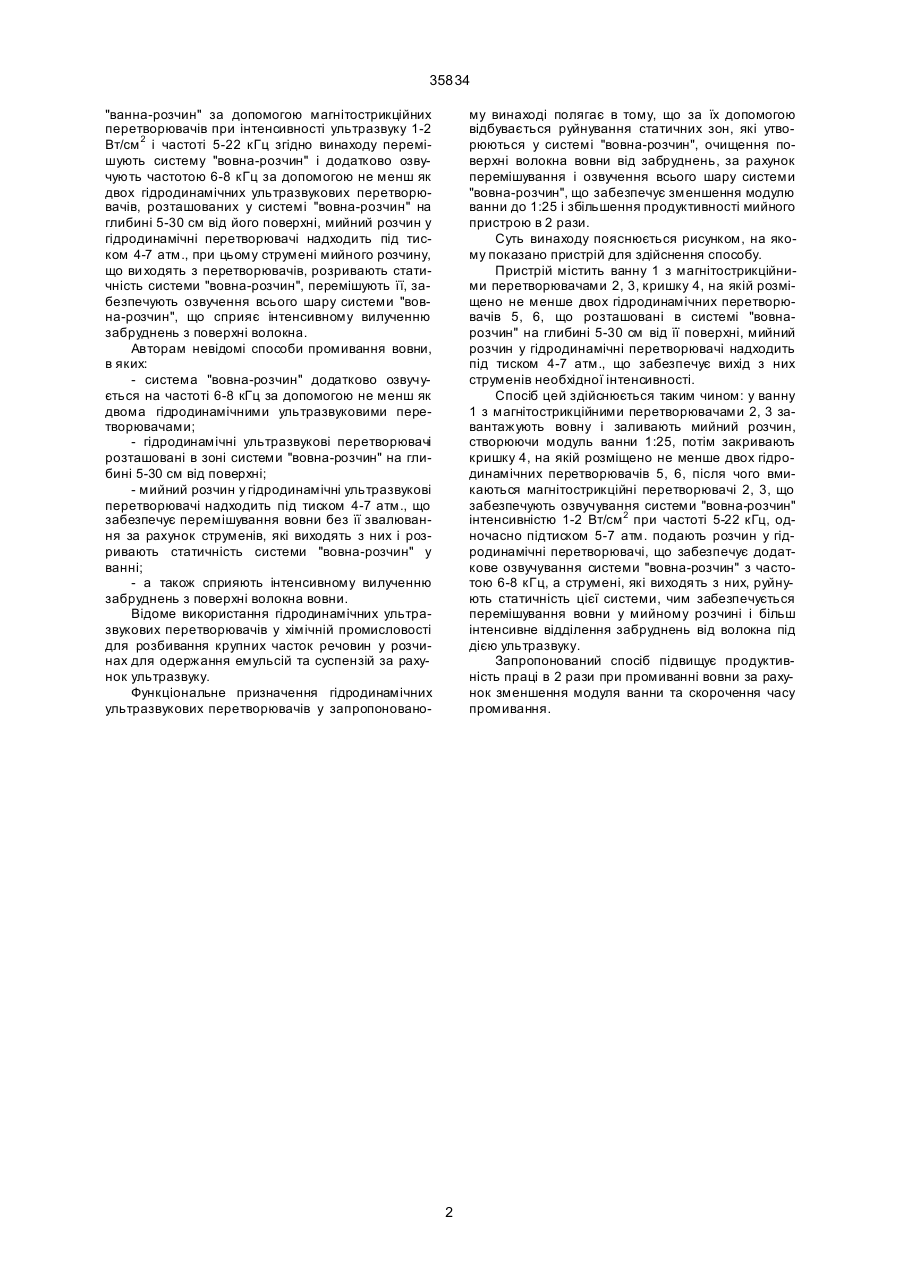

Спосіб промивання вовни, який полягає в то 35834 "ванна-розчин" за допомогою магнітострикційних перетворювачів при інтенсивності ультразвуку 1-2 Вт/см 2 і частоті 5-22 кГц згідно винаходу перемішують систему "вовна-розчин" і додатково озвучують частотою 6-8 кГц за допомогою не менш як двох гідродинамічних ультразвукових перетворювачів, розташованих у системі "вовна-розчин" на глибині 5-30 см від його поверхні, мийний розчин у гідродинамічні перетворювачі надходить під тиском 4-7 атм., при цьому струмені мийного розчину, що ви ходять з перетворювачів, розривають статичність системи "вовна-розчин", перемішують її, забезпечують озвучення всього шару системи "вовна-розчин", що сприяє інтенсивному вилученню забруднень з поверхні волокна. Авторам невідомі способи промивання вовни, в яких: - система "вовна-розчин" додатково озвучується на частоті 6-8 кГц за допомогою не менш як двома гідродинамічними ультразвуковими перетворювачами; - гідродинамічні ультразвукові перетворювачі розташовані в зоні системи "вовна-розчин" на глибині 5-30 см від поверхні; - мийний розчин у гідродинамічні ультразвукові перетворювачі надходить під тиском 4-7 атм., що забезпечує перемішування вовни без її звалювання за рахунок струменів, які виходять з них і розривають статичність системи "вовна-розчин" у ванні; - а також сприяють інтенсивному вилученню забруднень з поверхні волокна вовни. Відоме використання гідродинамічних ультразвукових перетворювачів у хімічній промисловості для розбивання крупних часток речовин у розчинах для одержання емульсій та суспензій за рахунок ультразвуку. Функціональне призначення гідродинамічних ультразвукових перетворювачів у запропоновано му винаході полягає в тому, що за їх допомогою відбувається руйнування статичних зон, які утворюються у системі "вовна-розчин", очищення поверхні волокна вовни від забруднень, за рахунок перемішування і озвучення всього шару системи "вовна-розчин", що забезпечує зменшення модулю ванни до 1:25 і збільшення продуктивності мийного пристрою в 2 рази. Суть винаходу пояснюється рисунком, на якому показано пристрій для здійснення способу. Пристрій містить ванну 1 з магнітострикційними перетворювачами 2, 3, кришку 4, на якій розміщено не менше двох гідродинамічних перетворювачів 5, 6, що розташовані в системі "вовнарозчин" на глибині 5-30 см від її поверхні, мийний розчин у гідродинамічні перетворювачі надходить під тиском 4-7 атм., що забезпечує вихід з них струменів необхідної інтенсивності. Спосіб цей здійснюється таким чином: у ванну 1 з магнітострикційними перетворювачами 2, 3 завантажують вовну і заливають мийний розчин, створюючи модуль ванни 1:25, потім закривають кришку 4, на якій розміщено не менше двох гідродинамічних перетворювачів 5, 6, після чого вмикаються магнітострикційні перетворювачі 2, 3, що забезпечують озвучування системи "вовна-розчин" інтенсивністю 1-2 Вт/см 2 при частоті 5-22 кГц, одночасно підтиском 5-7 атм. подають розчин у гідродинамічні перетворювачі, що забезпечує додаткове озвучування системи "вовна-розчин" з частотою 6-8 кГц, а струмені, які виходять з них, руйнують статичність цієї системи, чим забезпечується перемішування вовни у мийному розчині і більш інтенсивне відділення забруднень від волокна під дією ультразвуку. Запропонований спосіб підвищує продуктивність праці в 2 рази при промиванні вовни за рахунок зменшення модуля ванни та скорочення часу промивання. 2 Фіг. 35834 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
