Пневмоімпульсна машина для сепарації насіння за густиною

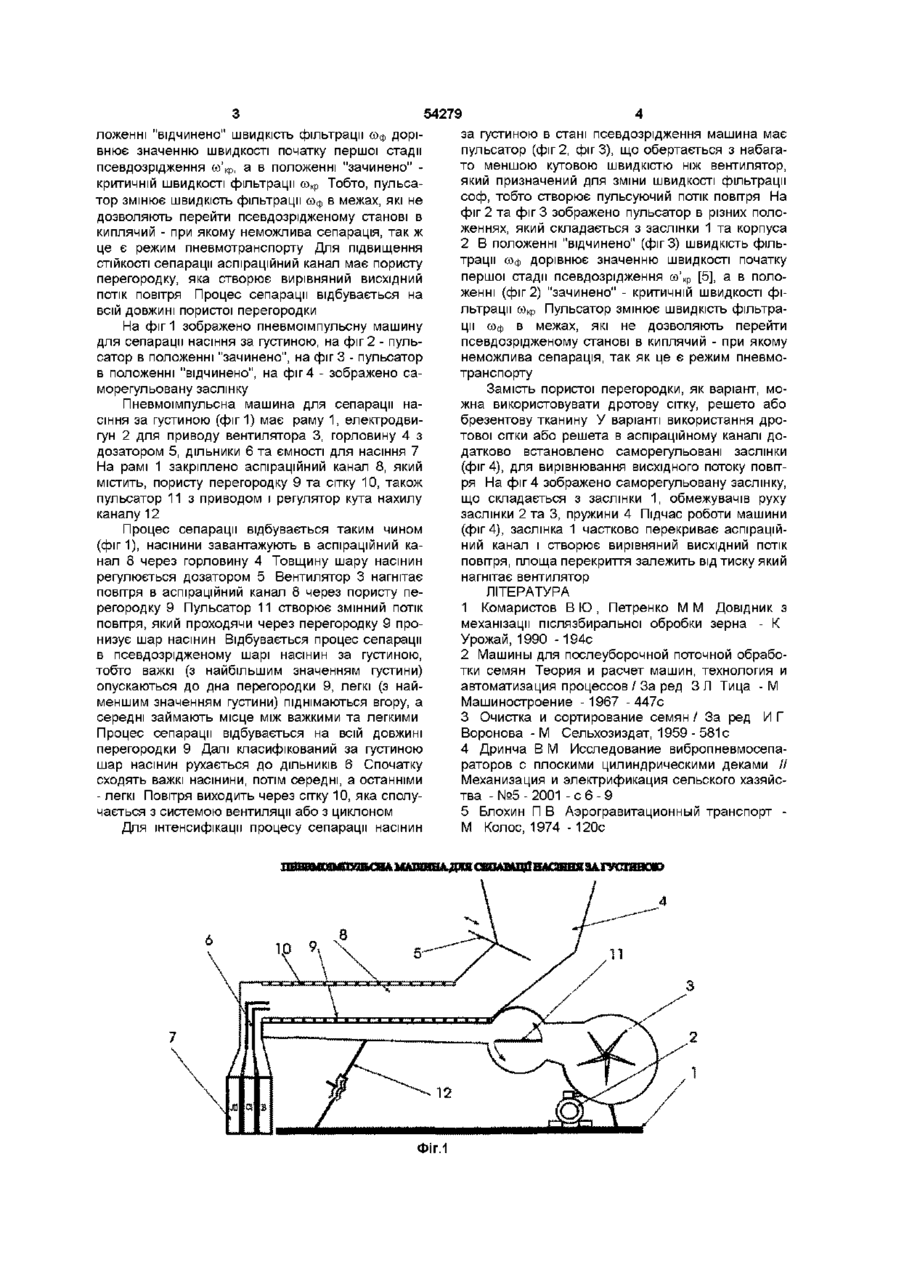

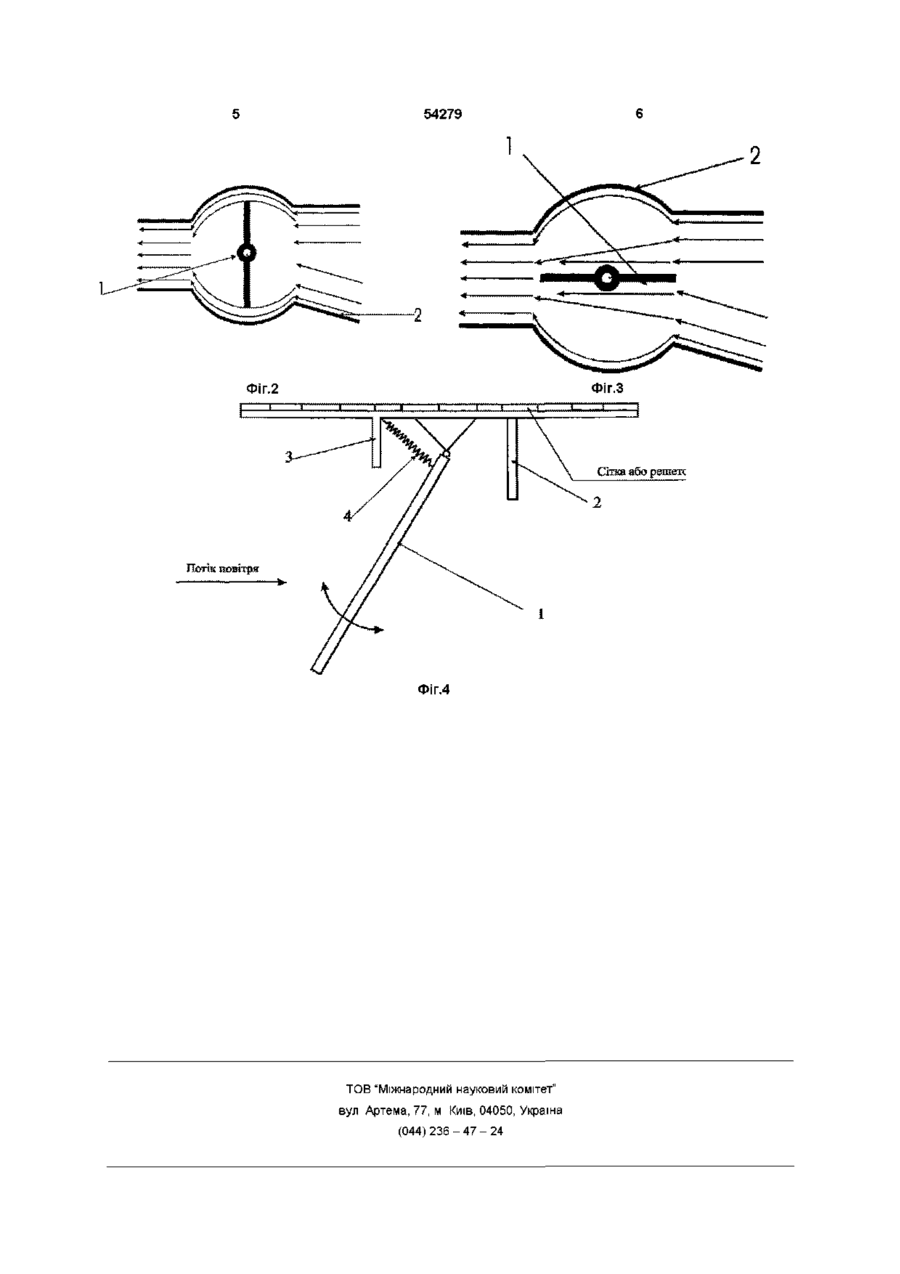

1 Пневмоімпульсна машина для сепарації насіння за густиною, що містить раму, на яку встановлено електродвигун з вентилятором, дозатор, подільники, ємності для насіння, яка відрізняється тим, що додатково оснащена аспіраційним каналом, який включає пористу пере городку, сітку та пульсатор, причому аспірацшнии канал обладнано регулятором кута підйому деки та приводом пульсатора 2 Пневмоімпульсна машина по п 1, яка відрізняється тим, що привід пульсатора може бути механічним, гідравлічним, електричним або змішаним 3 Пневмоімпульсна машина по п 1, яка відрізняється тим, що як пористу перегородку можна використовувати дротову сітку, решето або брезентову тканину 4 Пневмоімпульсна машина по п 3, яка відрізняється тим, що в аспіраційному каналі додатково встановлено саморегульовані заслінки Винахід відноситься до галузі сільськогосподарського виробництва, зокрема до сепараторів для розділення насінин за густиною Сепарація за густиною забезпечує відбір найбільш фізіологічно дозрілих та біологічно цінних насінин для отримання якісного посівного матеріалу [1, 2, 3] Висів таким матеріалом підвищує врожайність на 5 15% Один з найбільш ефективних способів підвищення якості насіннєвого матеріалу - сортування в псевдозрідженому шарі [1, 4] Реалізується в вібропневмосепараторах (ВПС) Широке застосування отримали ВПС з трапецієподібною декою, тобто пневматичні сортувальні столи За прототип взято пневматичний сортувальний стіл, який має раму, електродвигун, вентилятор, коливальну деку, дільники, ємності для насінин зниженням рівномірності швидкості повітряного потоку по площі, що порушує СТІЙКІСТЬ сепарації та и ефективність Від'ємною властивістю є низька результативність об'єднання декількох робочих модулів в одну машину, що ускладнює розробку типового ряду ВПС для фермерських, колективних сільських господарств, а також для інших галузей народного господарства Задача винаходу - зниження трудомісткості, енергоємності, підвищення якості та СТІЙКОСТІ процесу сепарації насінин за густиною Поставлена задача вирішується завдяки тому, що пневмоімпульсна машина для сепарації насіння за густиною, яка складається з рами, на яку встановлено електродвигун з вентилятором, дозатор, дільники, ємності для насінин, відрізняється тим, що додатково устаткована аспіраційним каналом, який включає пористу перегородку, сітку та пульсатор, причому аспірацшнии канал обладнано регулятором кута підйому деки та приводом пульсатора Привод пульсатора може бути механічним, гідравлічним, електричним або змішаним Замість пористої перегородки, як варіант, можна використовувати дротову сітку, решето або брезентову тканину В аспіраційному каналі додатково встановлено саморегульовані заслінки Для зменшення енерговитрат коливання деки замінено на пульсацію повітряного потоку Швидкість фільтрації змінюється пульсатором таким чином, щоб в по Пневматичні сортувальні столи не забезпечують стійкої сепарації при незначній ЗМІНІ фізикомеханічних властивостей початкового насіннєвого матеріалу, а також мають високу питому енергоємність - 2,2 З.ікВтгодл" Висока енергоємність пояснюється тим, що тільки на 1 / 3 площі деки відбувається активне розшарування матеріалу, а на ІНШІЙ - вибірне транспортування розшарованого матеріалу [4] Причини великих витрат енергії привід деки, для створення коливального руху Підвищення продуктивності пневматичного сортувального столу супроводжується збільшенням площини деки, та, ВІДПОВІДНО, коливальних мас, о> ю 54279 ложенні "відчинено" швидкість фільтрації Ю доріф внює значенню швидкості початку першої стадії псевдозрідження со'ф, а в положенні "зачинено" критичній швидкості фільтрації юкр Тобто, пульсатор змінює швидкість фільтрації Ю в межах, які не ф дозволяють перейти псевдозрідженому станові в киплячий - при якому неможлива сепарація, так ж це є режим пневмотранспорту Для підвищення СТІЙКОСТІ сепарації аспіраційний канал має пористу перегородку, яка створює вирівняний висхідний потік повітря Процес сепарації відбувається на всій довжині пористої перегородки На фіг 1 зображено пневмоімпульсну машину для сепарації насіння за густиною, на фіг 2 - пульсатор в положенні "зачинено", на фіг 3 - пульсатор в положенні "відчинено", на фіг 4 - зображено саморегульовану заслінку Пневмоімпульсна машина для сепарації насіння за густиною (фиг 1) має раму 1, електродвигун 2 для приводу вентилятора 3, горловину 4 з дозатором 5, дільники 6 та ємності для насіння 7 На рамі 1 закріплено аспіраційний канал 8, який містить, пористу перегородку 9 та сітку 10, також пульсатор 11 з приводом і регулятор кута нахилу каналу 12 Процес сепарації відбувається таким чином (фиг 1), насінини завантажують в аспіраційний канал 8 через горловину 4 Товщину шару насінин регулюється дозатором 5 Вентилятор 3 нагнітає повітря в аспіраційний канал 8 через пористу перегородку 9 Пульсатор 11 створює змінний потік повітря, який проходячи через перегородку 9 пронизує шар насінин Відбувається процес сепарації в псевдозрідженому шарі насінин за густиною, тобто важкі (з найбільшим значенням густини) опускаються до дна перегородки 9, легкі (з найменшим значенням густини) піднімаються вгору, а середні займають місце між важкими та легкими Процес сепарації відбувається на всій довжині перегородки 9 Далі класифікований за густиною шар насінин рухається до ДІЛЬНИКІВ 6 Спочатку сходять важкі насінини, потім середні, а останніми - легкі Повітря виходить через сітку 10, яка сполучається з системою вентиляції або з циклоном Для інтенсифікації процесу сепарації насінин ФІГ.1 за густиною в стані псевдозрідження машина має пульсатор (фіг 2, фігЗ), що обертається з набагато меншою кутовою швидкістю ніж вентилятор, який призначений для зміни швидкості фільтрації соф, тобто створює пульсуючий потік повітря На фіг 2 та фіг 3 зображено пульсатор в різних положеннях, який складається з заслінки 1 та корпуса 2 В положенні "відчинено" (фігЗ) швидкість фільтрації Ю дорівнює значенню швидкості початку ф першої стадії псевдозрідження ю' ф [5], а в положенні (фіг 2) "зачинено" - критичній швидкості фільтрації Юр Пульсатор змінює швидкість фільтрак ції Ю в межах, які не дозволяють перейти ф псевдозрідженому станові в киплячий - при якому неможлива сепарація, так як це є режим пневмотранспорту Замість пористої перегородки, як варіант, можна використовувати дротову сітку, решето або брезентову тканину У варіанті використання дротової сітки або решета в аспіраційному каналі додатково встановлено саморегульовані заслінки (фіг 4), для вирівнювання висхідного потоку повітря На фіг 4 зображено саморегульовану заслінку, що складається з заслінки 1, обмежувачів руху заслінки 2 та 3, пружини 4 Підчас роботи машини (фіг 4), заслінка 1 частково перекриває аспіраційний канал і створює вирівняний висхідний потік повітря, площа перекриття залежить від тиску який нагнітає вентилятор ЛІТЕРАТУРА 1 Комаристов В Ю , Петренко М М Довідник з механізації післязбиральної обробки зерна - К Урожай, 1990 - 194с 2 Машины для послеуборочной поточной обработки семян Теория и расчет машин, технология и автоматизация процессов / За ред З Л Тица - М Машиностроение -1967 -447с 3 Очистка и сортирование семян / За ред И Г Воронова - М Сельхозиздат, 1959 - 581с 4 Дринча В М Исследование вибропневмосепараторов с плоскими цилиндрическими деками // Механизация и электрификация сельского хазяйства - №5 - 2001 - с 6 - 9 5 Блохин П В Аэрогравитационный транспорт М Колос, 1974 -120с 54279 Фіг.4 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
