Спосіб підвищення якості сепарації насіння за кольором зерен

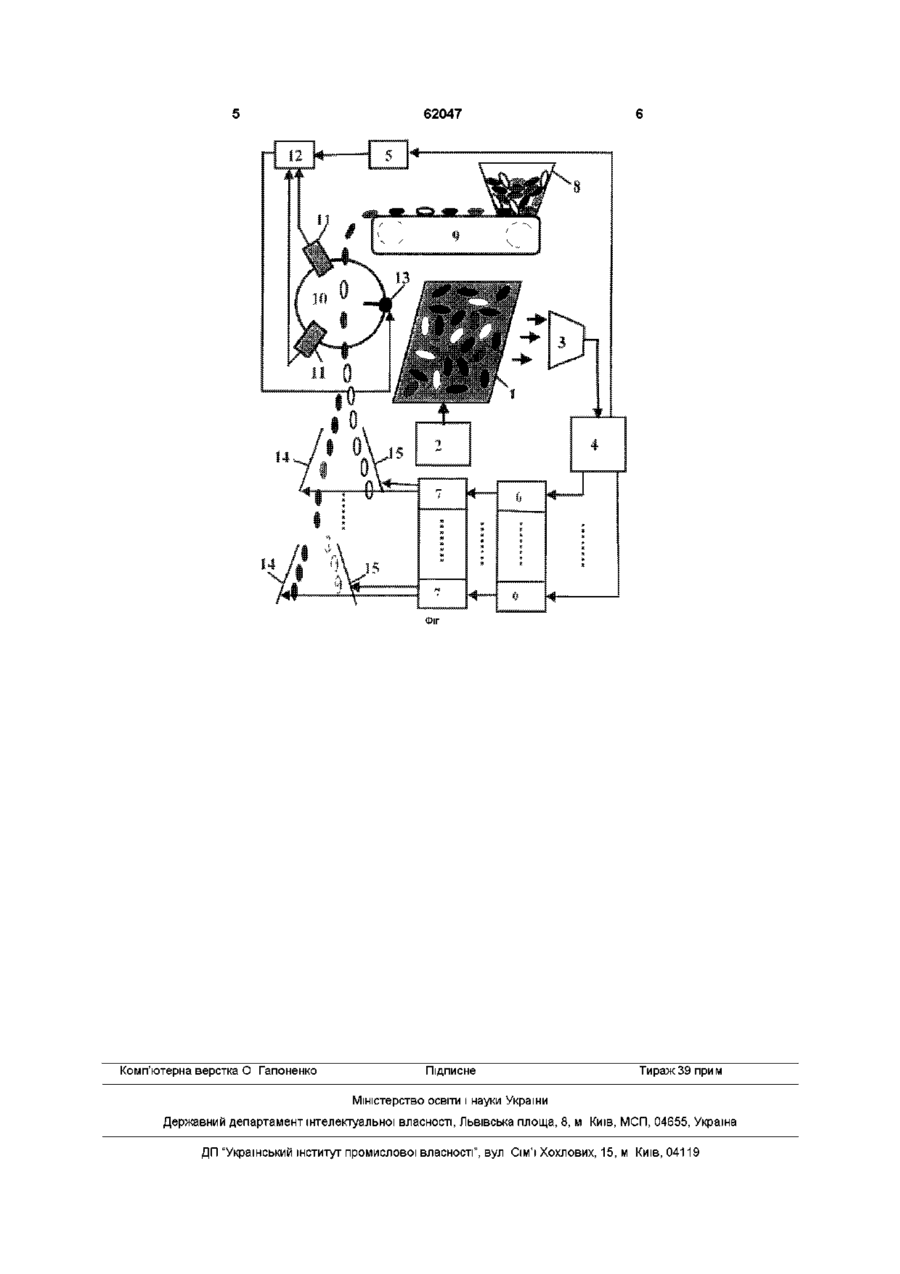

Спосіб підвищення якості сепарації насіння за кольором зерен, при якому насіннєва суміш з бункера надходить на стрічковий конвеєр, а потім зерна одно за одним подаються в оптичне коло, де знаходяться фотоелементи, які реагують на зерна з темною поверхнею, надсилаючи за допомогою підсилювача електричний імпульс високої напруги на електрод, який знаходиться в оптичному колі, внаслідок чого від електрода зерна одержують позитивний електричний заряд, після цього зерна падають між двома пластинами-електродами, які створюють електричне поле високої напруги, при цьому зерна з темним кольором поверхні відштов Винахід належить до сільського господарства, зокрема до технологічного процесу обробки зерна після його збирання, шляхом поділу зернової суміші за кольором зерен, з автоматичною корекцією параметрів сепаратора в залежності від забарвлення зерен Відомий спосіб підвищення якості технологічного процесу вібросепарацм насіння, шляхом введення допоміжних операцій на базі оптико - електронної системи для визначення на персональній обчислювальній машині характеристик зразку насіння, по яким визначаються та автоматично задаються значення параметрів зерноочисних вібраційних машин [Патент Україна №43649А Кл А01С1/00 , 2001, Бюл №11 Спосіб підвищення якості вібросепарацм насіння Путятін В П та ш ] Недоліком цього способу є те, що він дозволяє здійснювати вібросепарацію насіння на основі врахування тільки зовнішньої геометричної форми часток зернової суміші і не спроможний аналізувати колір зерен та здійснювати автоматичну корекцією параметрів сепаратора, в залежності від за хуються від позитивного електрода і падають в перший ВІДСІК, зерна з світлою поверхнею падають у другий ВІДСІК, який відрізняється тим, що попередньо відбирають зразок насіння, освітлюють джерелом світла, зображення зразка насіння через фотооб'єктив сприймається кольоровою телевізійною камерою, з якої інформація про зразок насіння надходить у персональну обчислювальну машину, яка аналізує цю інформацію та проводить розрахунки величини напруги для електрода в оптичному колі та на відхиляючих пластинахелектродах для розподілу насіння на декілька фракцій в залежності від КІЛЬКОСТІ порогів забарвлення та ВІДТІНКІВ зерен (КІЛЬКОСТІ фракцій), ці роз раховані значення параметрів у вигляді цифрових кодів з виходу обчислювальної машини подаються на цифро-аналогові перетворювачі, які перетворюють їх у аналогові величини, і ця інформація надходить на виконавчі механізми для встановлення на сепараторі ВІДПОВІДНИХ значень цих параметрів барвлення зерен Найбільш близьким до пропонованого за сукупністю ознак є спосіб електронно-світлової сепарації насіння за кольором поверхні зерен, який полягає утому, що насіннєва суміш засипається у бункер, звідки вона надходить на стрічковий конвеєр, а потім зерна одне за одним подаються в оптичний круг, де знаходяться фотоелементи, які реагують на зерна з темною поверхнею, посилаючи за допомогою підсилювача електричний імпульс високої напруги на електрод, який знаходиться в оптичному крузі, внаслідок чого від електроду зерна одержують позитивний електричний заряд, після цього зерна падають між двома пластинами-електродами, які створюють електричне поле високої напруги, при цьому зерна з темним кольором поверхні відштовхуються від позитивного електроду і падають в перший ВІДСІК, зерна з світлою поверхнею падають у другий ВІДСІК Такий спосіб поділу зернової суміші за кольором поверхні зерен реалізовано, наприклад, у електронносвітловій сортувальній машині «Сортекс» (Англія) О (О 62047 [Гончаров Є С , Олейніков В Д , Грабельковський що заявляється, на підставі чого можна зробити Н І Машини для очистки та обробки зерна - Київ висновок про ВІДПОВІДНІСТЬ його критерію «суттєві Урожай -1967 С 35-37] ВІДМІННОСТІ» Недоліком цього способу є те, що здійснюєтьНа фіг приведено блок - схему ПОСЛІДОВНОСТІ ся грубий поділ насіння за кольором поверхні зеоперацій для реалізації способу, де предметний рен, а саме тільки на дві фракції темне або світле стіл 1 із зразком насіння, джерело 2 світла, телевізерно При цьому виникає питання який поріг подізійна камера 3, персональна обчислювальна малу треба застосовувати, тобто які зерна віднести шина 4, цифро - аналоговий перетворювач 5, блок до темного, а які до світлого Крім того, застосу6 однотипних цифро - аналогових перетворювачів, вання цього способу для багатофракційного подіблок 7 однотипних виконуючих механізмів, бункер лу насіння за рівнем забарвлення та відтінками 8, стрічковий конвеєр 9, оптичний круг 10, фотоповерхні зерен пов'язане з низькою точністю елементи 11, підсилювач 12, електрод 13, однотипні електроди 14 та 15 В основу винаходу поставлено задачу створення способу підвищення якості сепарації насіння Спосіб здійснюється наступним чином за кольором зерен, шляхом їх багатофракційного Попередньо зразок насіння на предметному поділу за забарвленням та відтінками з автоматистолі 1 освітлюється джерелом 2 світла, зобразацією розрахунку та встановленням величини ження зразка насіння через фотооб'єктив сприйнапруги на електроді в оптичному крузі та відхимається кольоровою телевізійною камерою 3, з ляючих пластинах-електродах якої інформація про зразок насіння поступає у персональну обчислювальну машину 4, яка аналізує Такого технічного результату можна досягти, цю інформацію та проводить розрахунки величини якщо у спосіб електронно-світлової сепарації нанапруги для електроду 13 в оптичному крузі 10 та сіння за кольором поверхні зерен, який полягає у на відхиляючих пластинах-електродах 14, 15 для тому, що насіннєва суміш засипається у бункер, розподілу насіння на фракції в залежності від КІЛЬзвідки вона надходить на стрічковий конвеєр, а КОСТІ порогів забарвлення та ВІДТІНКІВ зерен (КІЛЬпотім зерна одне за одним подаються в оптичний КОСТІ фракцій), ці розраховані значення параметрів круг, де знаходяться фотоелементи, які реагують у вигляді цифрових кодів з виходу обчислювальної на зерна з темною поверхнею, посилаючи за домашини 4 подаються на цифро - аналогові перепомогою підсилювача електричний імпульс високої творювачі 5 та 6, які перетворюють їх у аналогові напруги на електрод, який знаходиться в оптичновеличини, які поступають на виконуючі механізми му крузі, внаслідок чого від електроду зерна одер12 та 7 для встановлення ВІДПОВІДНИХ значень цих жують позитивний електричний заряд, після цього параметрів у підсилювачі 12 та на пластинахзерна падають між двома пластинами - електроелектродах 14, 15 сепаратора Далі вмикається дами, які створюють електричне поле високої насепаратор Насіннєва суміш засипається у бункер пруги, при цьому зерна з темним кольором повер8, звідки вона надходить на стрічковий конвеєр 9, хні відштовхуються від позитивного електроду і а потім зерна одне за одним подаються в оптичпадають в перший ВІДСІК, зерна з світлою поверхний круг 10, де знаходяться фотоелементи 11, які нею падають у другий ВІДСІК ЗГІДНО З винаходом реагують на зерна з темною поверхнею, посилаюпопередньо зразок насіння освітлюється джеречи за допомогою підсилювача 12 електричний імлом світла, зображення зразка насіння через фопульс високої напруги на електрод 13, який знахотооб'єктив сприймається кольоровою телевізійною диться в оптичному крузі 10, внаслідок чого від камерою, з якої інформація про зразок насіння електроду 13 зерна одержують позитивний електпоступає у персональну обчислювальну машину, ричний заряд, після цього зерна падають між двояка аналізує цю інформацію та проводить розрама пластинами-електродами 14 та 15, які створюхунки величини напруги для електроду в оптичноють електричне поле високої напруги, при цьому му крузі та на відхиляючих пластинах-електродах зерна з темним кольором поверхні відштовхуютьдля розподілу насіння на декілька фракцій в залеся від позитивного електроду 15 і падають в пержності від КІЛЬКОСТІ порогів забарвлення та ВІДТІНший ВІДСІК, зерна з світлою поверхнею падають у КІВ зерен (КІЛЬКОСТІ фракцій), ці розраховані знадругий ВІДСІК Далі аналогічно зерна з темним кочення параметрів у вигляді цифрових кодів з вильором, які потрапили у перший ВІДСІК розподіляходу обчислювальної машини подаються на цифються на фракції в залежності від ступеня забарвро - аналогові перетворювачі, які перетворюють їх лення, що відповідає величині сигналу поданого з у аналогові величини, і ця інформація поступає на персональної обчислювальної машини 4 на ВІДПОвиконуючі механізми для встановлення на сепараВІДНІ пластини-електроди 14, 15 для інших фракторі ВІДПОВІДНИХ значень цих параметрів цій Позитивним технічним результатом є те, що спосіб дозволяє значно підвищувати якість техноТочність апаратної реалізації способу залелогічного процесу сепарації зерна за кольором та жить від числа комірок пристрою з зарядовим звязабезпечити одержання насіння з ВІДПОВІДНИМИ зком у телекамері 3 при кодуванні зображення якостями Крім того, запропонований спосіб дає зразку насіння Для підвищення точності реалізації змогу ефективної автоматизації, що у свою чергу способу можна взяти матрицю на 1024x1024 комізменшує час визначення та завдання ВІДПОВІДНИХ рок, або ще мілкішу, які є у сучасних телевізійних значень параметрів зерносортувальних машин приладах для введення візуальної інформації цього класу Крім того, точність способу залежить також від точності виконуючих механізмів 7 для встановленПри пошуку в патентній та науково-технічній ня ВІДПОВІДНИХ значень параметрів сепаратора літературі не знайдено об'єктів з ознаками, подібними до відрізняючих ознак технічного рішення, 62047 Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
