Гідросистема керування механізмами нижньої траверси преса для пресування сипучих сумішей

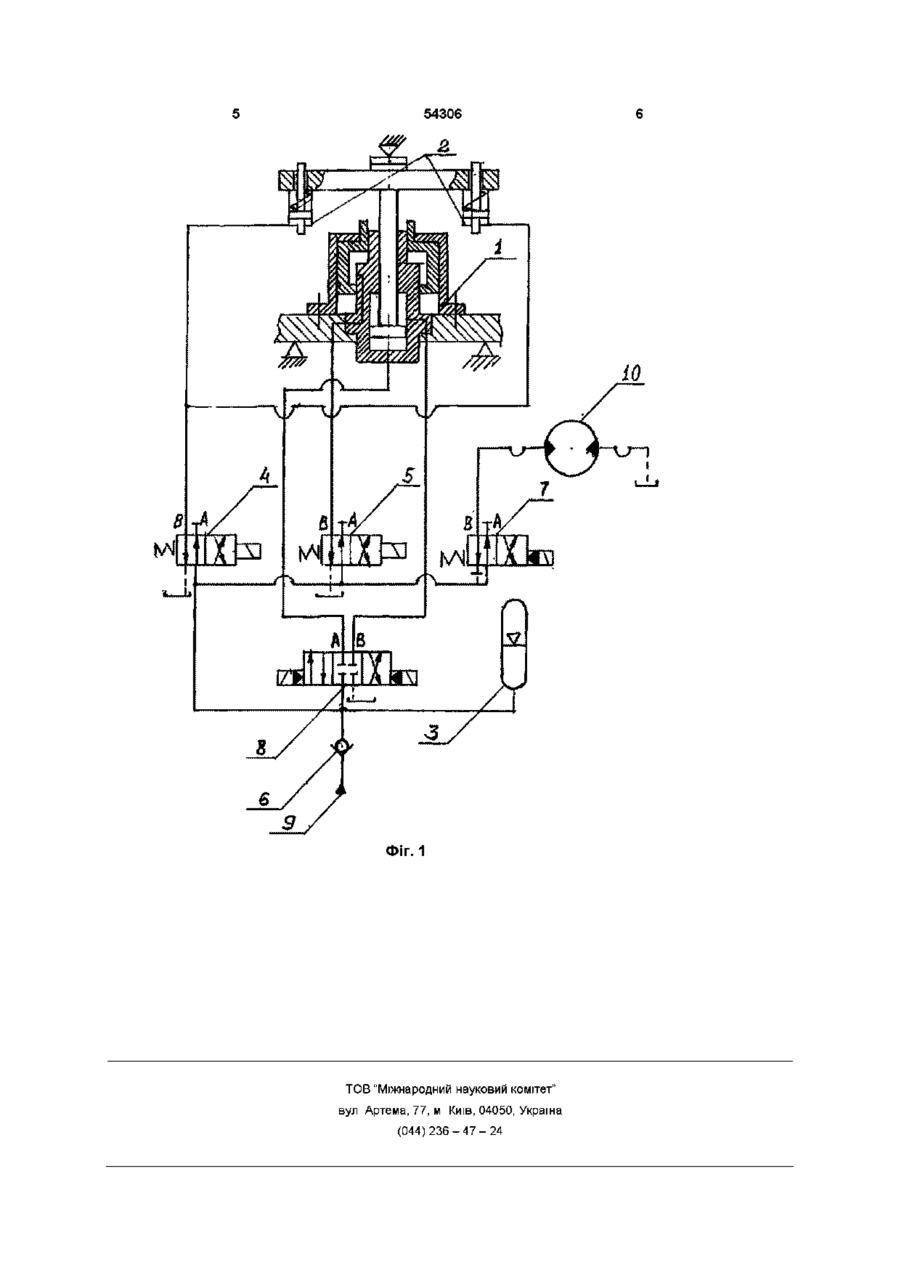

Гідросистема керування механізмами нижньої траверси преса для пресування сипучих сумішей, що містить комбінований циліндр переміщення нижніх штампів, циліндри фіксації нижніх штампів, акумулятор, два ДВОПОЗИЦІЙНІ золотникові розподільники, гідравлічний мотор переміщення каретки і зворотний клапан, яка відрізняється тим, що вона додатково обладнана трипозиційним та двопозиційним золотниковими розподільниками, при цьому входи золотникових розподільників і акумулятор через зворотний клапан з'єднані з напірною магістраллю низького тиску додаткового пдроприводу, зливи першого, другого двопозиціиних і трипозицшного золотникових розподільників з'єднані зі зливною магістраллю, другий вихід першого двопозиційного золотникового розподільника з'єднаний з циліндрами фіксації нижніх штампів, другий вихід другого двопозиційного золотникового розподільника з'єднаний з порожниною піднімання нижніх штампів до рівня засипки комбінованого циліндра переміщення нижніх штампів, перший вихід трипозицшного золотникового розподільника з'єднаний з порожниною виштовхування готового виробу комбінованого циліндра переміщення нижніх штампів, другий вихід його з'єднаний з порожниною опускання нижніх штампів комбінованого циліндра переміщення нижніх штампів, другий вихід третього двопозиційного золотникового розподільника з'єднаний з гідравлічним мотором переміщення каретки, перші виходи першого, другого, третього і злив третього двопозиціиних золотникових розподільників заглушені (О Винахід відноситься до обладнання для пресування сипучих матеріалів, а саме до гідравлічних пресів для пресування керамічних плиток різного призначення Відома гідросистема керування механізмами нижньої траверси пресу для пресування сипучих матеріалів з комбінованим циліндром переміщення нижніх штампів, циліндрами фіксації нижніх штампів, акумулятором, двома двопозиційними золотниковими розподільниками і гідравлічним мотором переміщення каретки /Пресс гидравлический для прессования керамических изделий усилием ЮОООкН модели ДП6440А1 Руководство по експлуатации ДП6440А1 00 00РЕ, завод "Днепропресс", г Днепропетровск, 1998г/ Однак, ця система обладнана клапанами з гідравлічним керуванням, які керуютея пілотами Усі елементи такої гідросистеми перебувають під однаковим, в даному випадку високим, тиском, величина якого задається вимогами технологій пресування У випадку пресування керамічних плиток підвищеної товщини величина максимального тиску в гідросистемі досягає 12,5мРа і більше Створення такого тиску у всіх елементах гідравлічної системи керування механізмами нижньої траверси вимагає високої продуктивності від пдроприводу, що приводить до значного навантаження на насос У ВІДОМІЙ системі насос виходить з ладу протягом кількох тижнів Крім того, в наслідок високого тиску в системі керування, значно зростають непродуктивні внутрішні витоки з дроселюванням, які, в свою чергу, приводять до підвищення температури робочої рідини Таке підвищення негативно впливає на фізико-хімічні властивості робочої рідини, що знижує продуктивність процесу пресування і частих зупинок пресу через аварійну температуру робочої рідини в гідросистемі Робочу о со Ю 54306 другого 5 і трипозиційного 8 золотникових рідину доводиться міняти частіше, ніж це розподільників з'єднані зі зливною магістраллю, передбачено технічними умовами другий вихід В першого двопозиційного Одночасно елементи гідросистеми зазнають золотникового розподільника 4 з'єднаний з високих статичних і динамічних навантажень, циліндрами фіксації нижніх штампів, другий вихід швидко зношуються і також вимагають заміни В другого двопозиційного золотникового Все це разом взяте приводить до значних розподільника 5 з'єднаний з порожниною втрат часу за рахунок простоїв преса, що в умовах піднімання нижніх штампів до рівня засипки неперервного виробництва керамічної плитки сипучої суміші комбінованого циліндра виливається в непродуктивне використання переміщення нижніх штампів 1, перший вихід А потужностей печей випалювання і відчутних трипозиційного золотникового розподільника 8 перевитрат природного газу з'єднаний з порожниною виштовхування готового В основу винаходу поставлено завдання виробу комбінованого циліндра переміщення створити гідросистему керування механізмами нижніх штампів 1, другий вихід В розподільника 8 нижньої траверси пресу для пресування сипучих з'єднаний з порожниною опускання нижніх штампів матеріалів , щовільна від перелічених недоліків комбінованого циліндра 1, другий вихід В третього прототипу, а саме досягти значного зниження двопозиційного золотникового розподільника 7 непродуктивних витоків робочої рідини, зменшити з'єднаний з гідравлічним мотором переміщення статичні і динамічні навантаження на елементи каретки 10, перші виходи А двопозиційних системи, підвищити стабільність роботи пресу і золотникових розподільників 4, 5, 7 і злив економічность процесу пресування керамічної розподільника 7 заглушені плитки Поставлене завдання вирішується тим, що гідросистема керування механізмами нижньої траверси пресу для пресування сипучих матеріалів обладнується пдроблоком з золотниковими розподільниками робочої рідини, які з'єднані з напірною магістраллю низького тиску додаткового пдроприводу Золотникові розподільники на відміну від клапанів з гідравлічним керуванням є збалансованими пристроями зміни потоку робочої рідини Вони не зазнають в процесі перемикання динамічних навантажень, перебувають під тиском на порядок нижчим і керуються електромагнітами Зношуваність їх значно менша, ніж у прототипі, непродуктивні витоки також менші, тоді як у прототипі, де всі елементи гідросистеми перебувають під однаково високим тиском, навіть незначне зношування золотникових розподільників приводить до різкого зростання непродуктивних витоків робочої рідини КІЛЬКІСТЬ ЗОЛОТНИКОВИХ розподільників, їх тип і з'єднання вибрані, на думку заявників, найбільш оптимально з точки зору забезпечення необхідних для продуктивної роботи пресу умов керування механізмами нижньої траверси преса для пресування сипучих сумішей з комбінованим циліндром переміщення нижніх штампів і кареткою На фігурі, що пояснює суть винаходу, приведена принципіальна гідравлічна схема керування механізмами нижньої траверси преса Входи золотникових розподільників 4,5,7,8 і акумулятор через зворотній клапан 6 з'єднані з напірною магістраллю низького тиску 9 додаткового пдроприводу, зливи першого 4, Пристрій працює наступним чином у вихідному положенні штампи знаходяться у нижньому положенні, двопозиційний золотниковий розподільник 4 перебуває у положенні В, ДВОПОЗИЦІЙНІ золотникові розподільники 5 і 7 - у положенні А, трипозиційний золотниковий розподілювач 8 - у нейтральному положенні, акумулятор заряджений У робочому циклі преса закінчився процес пресування Каретка знаходиться у крайньому задньому положенні Золотникові розподільники 5 і 8 переходять у положення В - проходить операція виштовхування готового виробу на рівень верхнього краю матриці Після ЦЬОГО ДВОПОЗИЦІЙНИЙ ЗОЛОТНИКОВИЙ розподілювач 7 переходить у положення В на час, необхідний для виконання гідравлічним мотором одного поступально-зворотнього руху каретки Коли каретка рухається вперед, вона штовхає готовий виріб на рольганг лінії В КІНЦІ поступального руху каретки трипозиційний золотниковий розподілювач 8 переходить у положення В - нижні штампи опускаються до рівня засипки сипучої суміші Засипка її відбувається при поступальному русі каретки, яка при зворотньому русі вирівнює суміш і знімає її надлишок Після повернення каретки у крайнє заднє положення золотникові розподілювачі 5 і 8 переходять у положення А - штампи опускаються на нижню траверсу Золотниковий розподілювач 8 переходить у нейтральне положення Прес готовий до процесу пресування, після закінчення якого цикл керування механізмами нижньої траверси повторюється, починаючи з вихідного положення 54306 Фіг. 1 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
