Обладнання для дозування сипких матеріалів

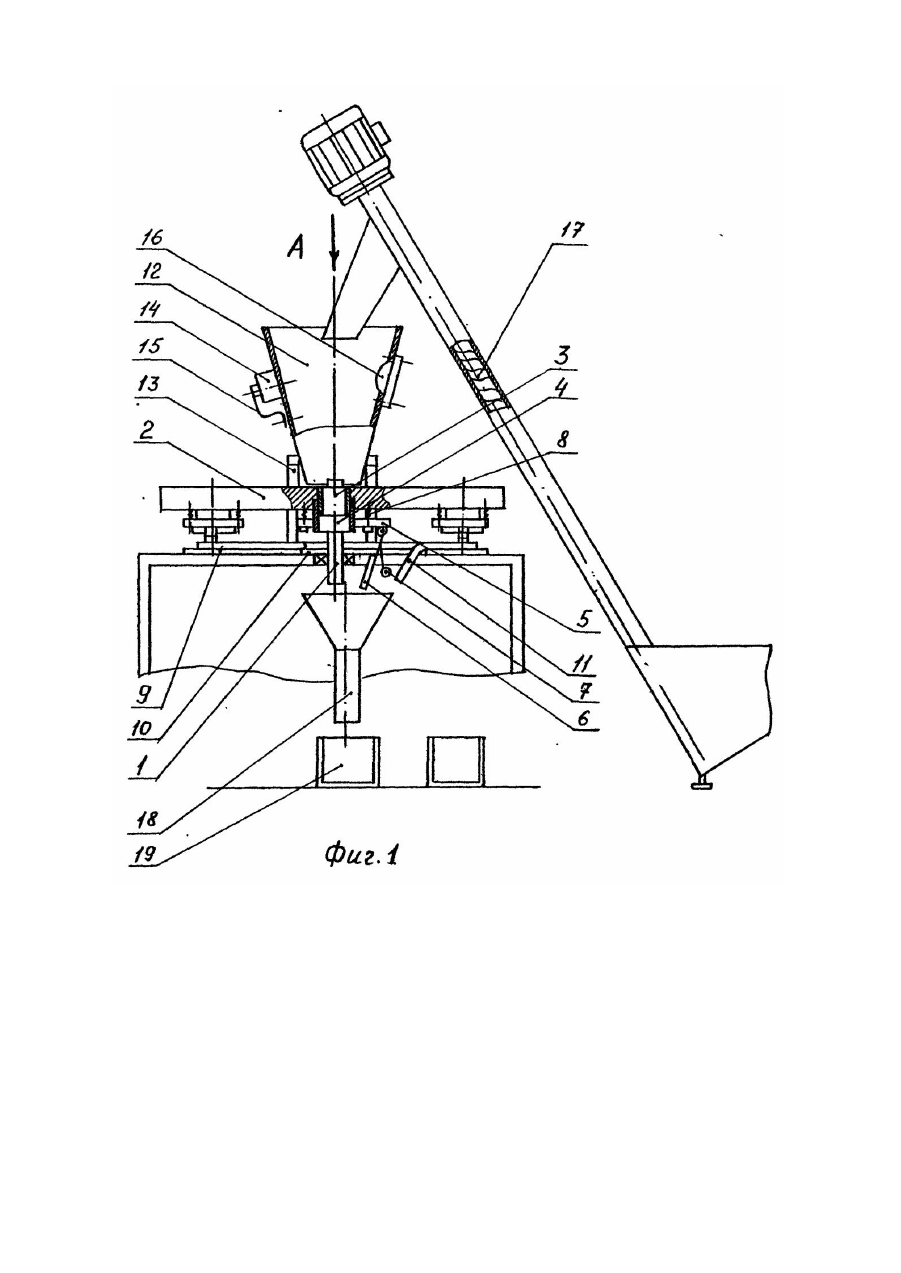

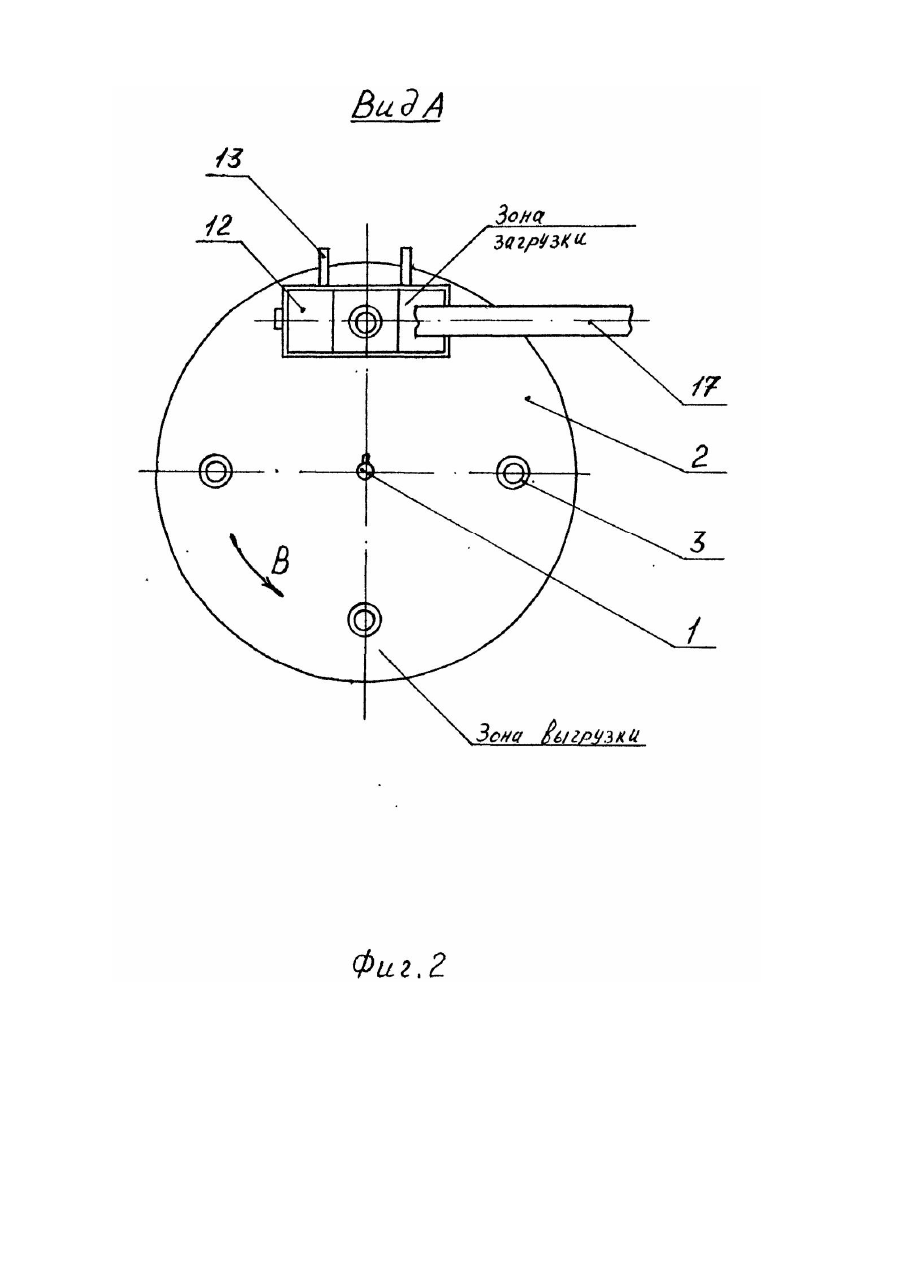

Изобретение относится к дозирующим устройствам и может применяться в химической, медицинской и пищевой промышленности для расфасовки и упаковки сыпучих материалов. Известно устройство для дозирования сыпучих материалов, содержащее укрепленную на валу карусель с мерными стаканами, расположенные над ней Бункер и скребок, приспособление для удерживания тары, связанное с весовым механизмом [1]. Устройство не обеспечивает высокую точность дозирования из-за дискретного действия дополнительных ячеек с толкателями, которые усложняют конструкцию устройства. Наиболее близким к заявляемому по технической сущности и достигаемому результату является устройство для дозирования сыпучих материалов, содержащее укрепленную на валу карусель с мерными стаканами, расположенные над ней бункер и скребок, приспособление для удержания тары, связанное с весовым механизмом, неподвижный диск с разгрузочным окном, дозировочными отверстиями и профилированным кулачком, а под ним - заслонки, приводимые в действие весовым механизмом [2]. Недостатками известного устройства являются его низкая производительность и снижение точности дозирования при выдаче малых порций материала из-за инерционности весового механизма. В основу изобретения положена задача создать устройство для дозирования сыпучих материалов, в котором путем усовершенствования загрузочного механизма создаются условия для улучшения текучести и обеспечения равномерной плотности засыпаемого материала, а также быстрой разгрузки мерного стакана, что повышает точность дозирования материала и производительность. Поставленная задача решена тем, что устройство для дозирования сыпучих материалов, содержащее укрепленную на валу карусель в форме диска с мерными стаканами, расположенный над ней загрузочный бункер, установленный под каруселью неподвижный диск с разгрузочным окном и профилированным кулачком, согласно изобретению, снабжено установленным с нижней стороны диска автоматическим клапаном, состоящим из корпуса с подвижно закрепленной на нем крышкой с подпружиненным контактным роликом с возможностью взаимодействия с открытым торцом мерного стакана и профилированным кулачком, соответственно, каждый мерный стакан выполнен с регулируемым объемом, загрузочный бункер установлен на гибких кронштейнах и снабжен виброприводом и укрепленным на нем датчиком уровня сыпучего материала, электрически соединенным с приводом загрузочного узла. На фиг. 1 представлен общий вид устройства для дозирования сыпучих материалов. На фиг. 2 показан вид сверху. Устройство для дозирования сыпучих материалов содержит закрепленную на валу 1 карусель 2 в форме диска с закрепленными на нем мерными стаканами 3, 4 с регулируемым объемом; автоматический клапан, состоящий из корпуса 5, подвижно закрепленной на нем крышки 6, подпружиненного контактного ролика 7, пружины 8; неподвижный диск 9 с разгрузочным окном 10, профилированный кулачок 11, закрепленный на неподвижном диске 9; загрузочный бункер 12, установленный на гибких кронштейнах 13, вибропривод, содержащий электромагнит 14 с регулирующей скобой 15, датчик уровня сыпучего материала 16, загрузочный узел 17, направляющие воронки 18 для подачи дозированного материала в тару 19. Устройство работает следующим образом. При вращении карусели 2 мерные стаканы 3, 4. проходя в зоне загрузки под загрузочным бункером 12, заполняются сыпучим материалом через отверстия в днище загрузочного бункера 12. Торец мерного стакана 4 в этот момент закрыт крышкой 6 с помощью подпружиненного ролика 7, взаимодействующего с профилированным кулачком 11, расположенным по радиусу вра щения мерных стаканов 3, 4. При попадании заполненного мерного стакана 3 или 4 в зону выгрузки, которой является разгрузочное окно 10 в неподвижном диске 9, подпружиненный ролик 7 теряет контакт с профилированным кулачком 11, крышка 6 поворачивается на оси, закрепленной в корпусе 5 клапана, и материал высыпается в направляющую воронку 18 и далее в тару 19. При дальнейшем вращении карусели 2 мерный стакан 3 или 4 выходит из зоны выгрузки, подпружиненный ролик 7 наезжает на скошенную часть профилированного кулачка 11 и крышка 6 клапана закрывает торец мерного стакана 4. Далее цикл повторяется. Во время вращения карусели 2 электромагнит 14 заставляет загрузочный бункер 12 колебаться, в результате чего содержимое бункера 12 приходит в псевдоожиженное состояние, что улучшает текучесть и равномерную плотность в объеме загрузочного бункера 12 материала, состоящего из продолговатых частиц (например, семян огурцов, моркови, мучных изделий типа вермишели и т.д.). Амплитуда колебаний загрузочного бункера 12 регулируется пружинной скобой 15, которая ограничивает ход якоря электромагнита 14. При подаче материала в загрузочный бункер 12 загрузочным узлом 17 срабатывает датчик 16 уровня сыпучего материала, который отключает привод загрузочного узла 17 и включает реле времени (не показано). После выключения реле времени включается привод загрузочного узла 17 и цикл повторяется. Загрузочный узел 17 подает в загрузочный бункер 12 столько материала, сколько расходуется мерными стаканами 3, 4, что позволяет поддерживать среднюю плотность материала, определяемую минимальным и максимальным уровнями материала в бункере. Таким образом, устройство для дозирования сыпучих материалов позволяет повысить точность дозирования за счет улучшения текучести и равномерной плотности материала, обеспечивает быструю разгрузку стакана, ограниченную лишь ускорением свободного падения материала.
