Зуб стрічкової пилки

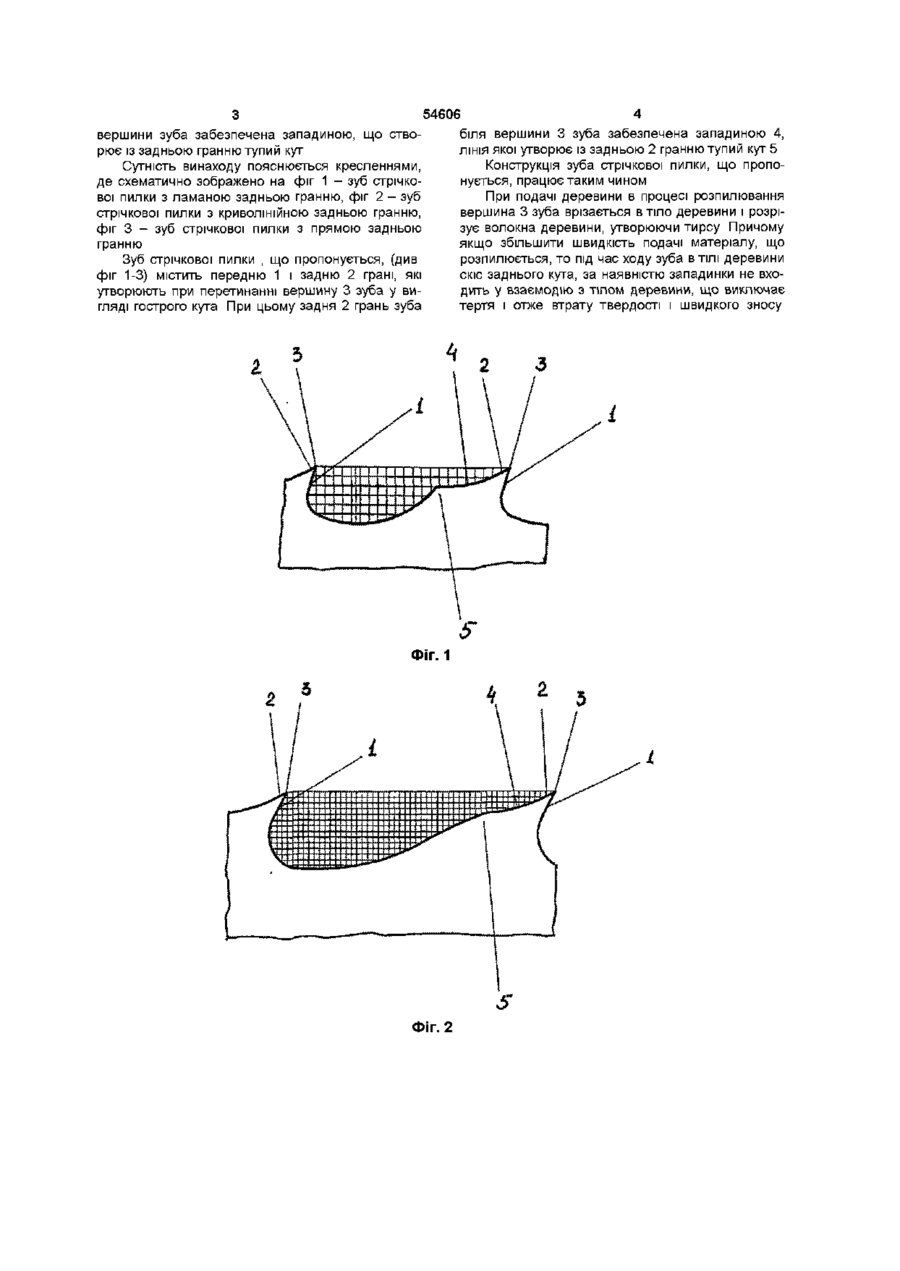

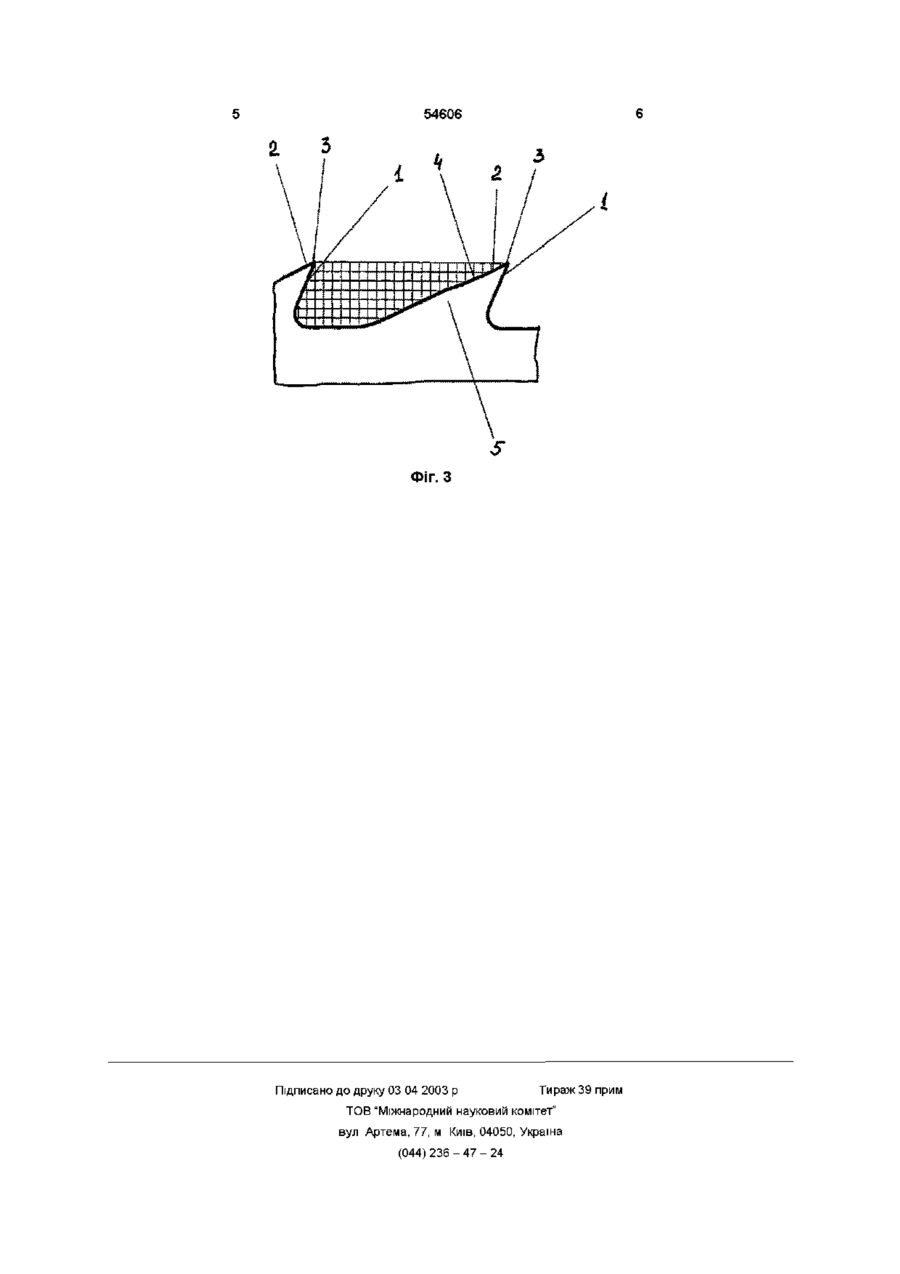

Зуб стрічкової пилки, що містить передню і задню грані, які утворюють при перетинанні вершину зуба зі скосом заднього кута, який відрізняється тим, що скіс заднього кута виконаний угнутим і утворює із задньою гранню вершину тупого кута задня грань починається зі скосу вершини зуба, який у вигляді плавного сполучення переходить у западину Зуби з криволінійною і ламаною задньою гранню мають найбільшу жорсткість і дозволяють забезпечити гарну конфігурацію западин (з великим радіусом заокруглення) Однак через те, що ЛІНІЯ вершин і скіс заднього кута, яки утворюють задній кут, вибираються для кожного виду різання постійним, тому що величина заднього кута впливає на СТІЙКІСТЬ зуба і продуктивність розпилювання, то існуюча конструкція зуба не дозволяє при збереженні тієї ж МІЦНОСТІ зуба збільшити продуктивність розпилювання, оскільки якщо кут недостатній то задня грань зуба ближче до вершини буде притискатися до деревини, що приведе до дуже високого тертя і до нагрівання полотнини пилки й отже до втрати величини твердості Найбільш близьким аналогом є зуб стрічкової пилки (див наприклад, А А Настечко "Підготовка стрічкових пилок", М "Лісова промисловість", 1989 р , стор 6-14), що містить передню і задню грань, створюють при перетинанні вершину зуба у вигляді гострого кута Однак даний зуб має ті ж недоліки, що й описані вище аналоги Задачею винаходу, що заявляється, є створення такої конструкції зуба стрічкової пилки, яка дозволила б збільшити продуктивність розпилювання деревини при збереженні конструктивної СТІЙКОСТІ і МІЦНОСТІ зуба Поставлену задачу вирішує зуб стрічкової пилки, що заявляється, що містить передню і задню грань, яки створюють при перетинанні вершину зуба у вигляді гострого кута, при цьому відрізняльною особливістю є те, що задня грань зуба біля О (О о (О ю 54606 вершини зуба забезпечена западиною, що створює із задньою гранню тупий кут Сутність винаходу пояснюється кресленнями, де схематично зображено на фіг 1 - зуб стрічкової пилки з ламаною задньою гранню, фіг 2 - зуб стрічкової пилки з криволінійною задньою гранню, фіг 3 - зуб стрічкової пилки з прямою задньою гранню Зуб стрічкової пилки , що пропонується, (див фіг 1-3) містить передню 1 і задню 2 грані, які утворюють при перетинанні вершину 3 зуба у вигляді гострого кута При цьому задня 2 грань зуба Фіг. 2 4 біля вершини 3 зуба забезпечена западиною 4, ЛІНІЯ якої утворює із задньою 2 гранню тупий кут 5 Конструкція зуба стрічкової пилки, що пропонується, працює таким чином При подачі деревини в процесі розпилювання вершина 3 зуба врізається в тіло деревини і розрізує волокна деревини, утворюючи тирсу Причому якщо збільшити швидкість подачі матеріалу, що розпилюється, то під час ходу зуба в ТІЛІ деревини скіс заднього кута, за наявністю западинки не входить у взаємодію з тілом деревини, що виключає тертя і отже втрату твердості і швидкого зносу 54606 Фіг. З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
